SIM-EI- 12DC/TTL/100
-
Miniatyr optokopplare
2271141
Ingångsoptokopplare, med skyddskoppling i in- och utgångskretsen, ingång: 12 V DC, utgång: TTL-logik, max. 100 mA
Produktdetaljer
| Produkttyp | Enkel optokopplare |
| Status för dataunderhåll | |
| Datum för senaste dataunderhåll | 19.03.2025 |
| Isolationsspänning (Ingång/utgång) | 2,5 kV (50 Hz, 1 min., ingång/utgån) |
| Ingångsmärkspänning UN | 12 V AC |
| Ingångsspänningsområde enligt UN | 0,9 ... 1,1 |
| Ingångsspänningsområde | 10,8 V DC ... 13,2 V DC |
| Gränsvärde "0"-signal beroende på UN | ≤ 0,4 |
| Gränsvärde "1"-signal beroende på UN | ≥ 0,8 |
| Typisk ingångsström vid UN | 5,7 mA |

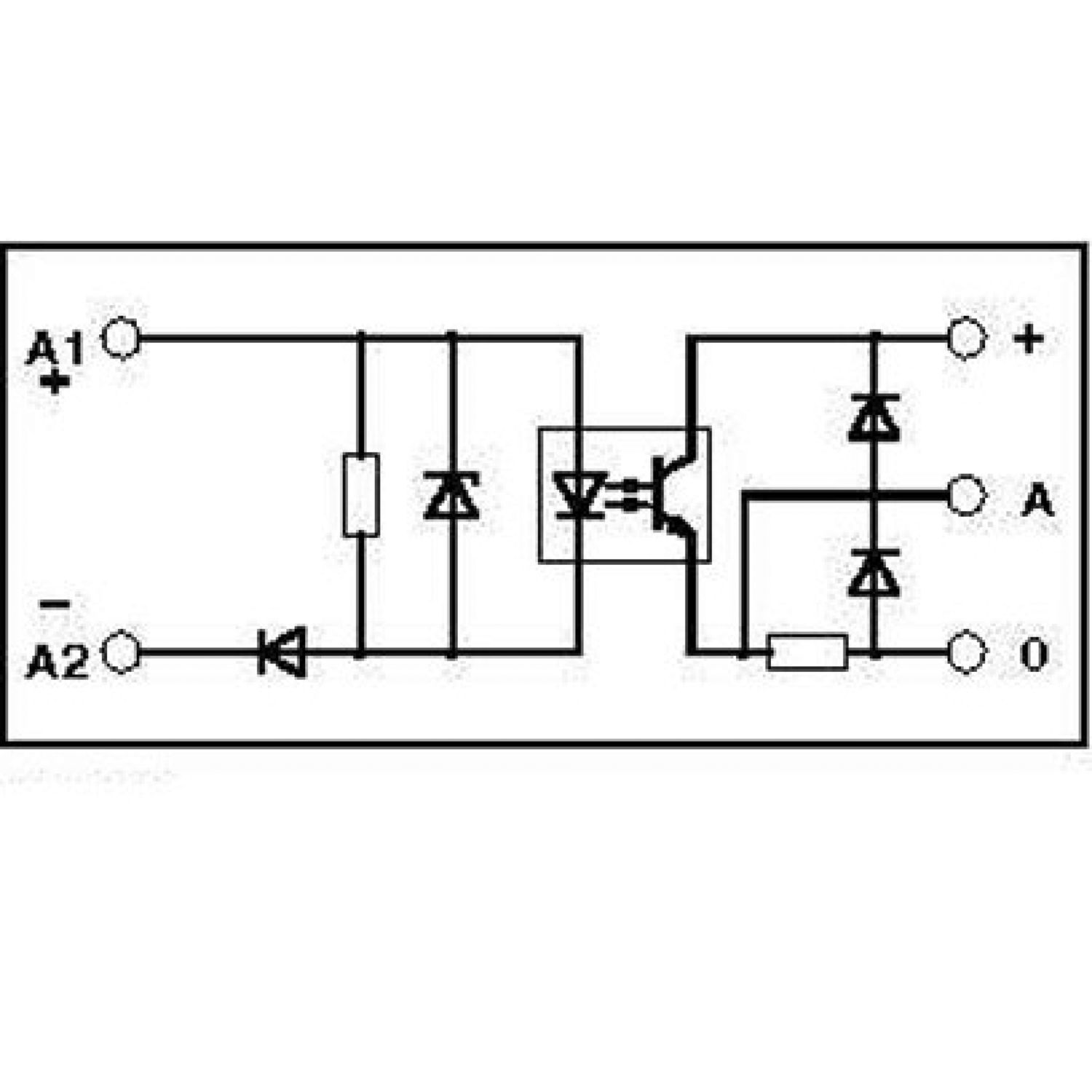

| Skyddskoppling | Polaritetsskydd; polskyddsdiod |
| Överföringsfrekvens | 4000 Hz |
| Typ av digital utgång | elektronisk |
| Utgångsspänningsområde | 3 V DC ... 5,25 V DC |
| Max. kontinuerlig ström | 100 mA |
| Fan out | 1 |
| Spänningsfall vid max. kontinuerlig ström | 0,3 V |
| Utgångskoppling | 3 ledare, jordad |
| Skyddskoppling | Polaritetsskydd; polskyddsdiod |
| Frigång; Brytdiod | |
| Utgångsmotstånd | ca. 390 Ω |

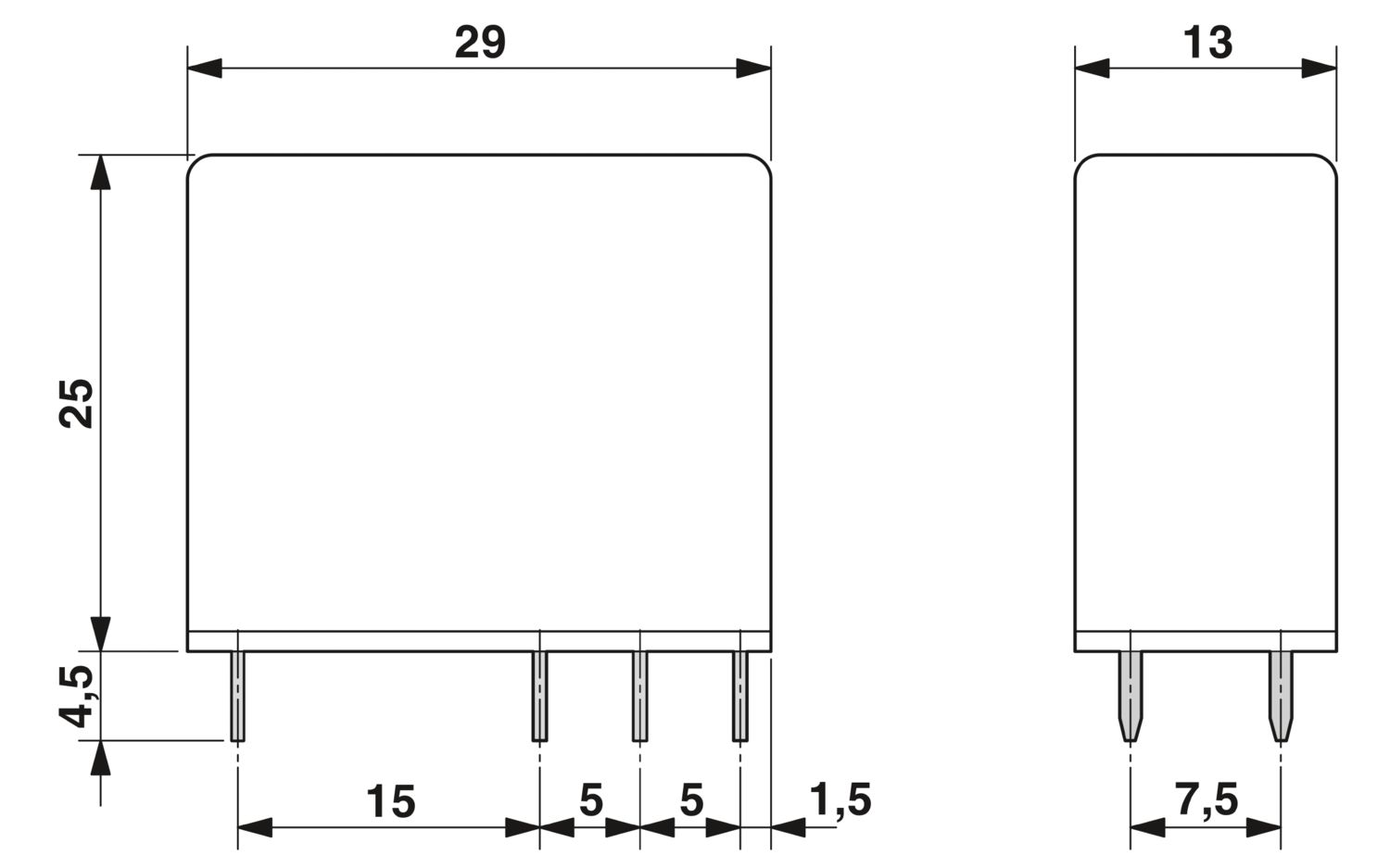

| Måttskiss |
|
| Bredd | 13 mm |
| Höjd | 29 mm |
| Djup | 25 mm |
| Omgivningsförhållanden | |
| Drifttemperatur | -20 °C ... 50 °C |
| Omgivningstemperatur (lagring/transport) | -20 °C ... 70 °C |
| Normer/föreskrifter | DIN VDE 0110 |
| Montageanvisning | uppradbar med avstånd ≥ 2 mm |
| Montageriktning | valfri |
