Länkade fästramar - HC-M-MHR-A2-N
1679281

HEAVYCON länkade fästramar, för underliggande kåpa HC-B 6, för 2 moduler, märkning med små bokstäver (a, b)


Produktdetaljer




Allmänt Kodad insatsram

Konstruktion B6
Produkttyp Modulbärram
Användning Modulbärram
Antal platser 2
Serie HC-M-B
HC-M-02
HC-M-03
HC-M-03/04
HC-M-04
HC-M-05
HC-M-06
HC-M-08
HC-M-08-GBIT
HC-M-12
HC-M-17
HC-M-20
HC-M-25
HC-M-DSUB
HC-M-EMV
HC-M-HV
HC-M-HS

Ledaranslutning
Anslutningsarea 4 mm² ... 6 mm² (för jordledarens strömsida)
1 mm² ... 2,5 mm² (för jordledarens styrsida)
Anslutningsarea AWG 12 ... 10 (för jordledarens strömsida)
18 ... 14 (för jordledarens styrsida)

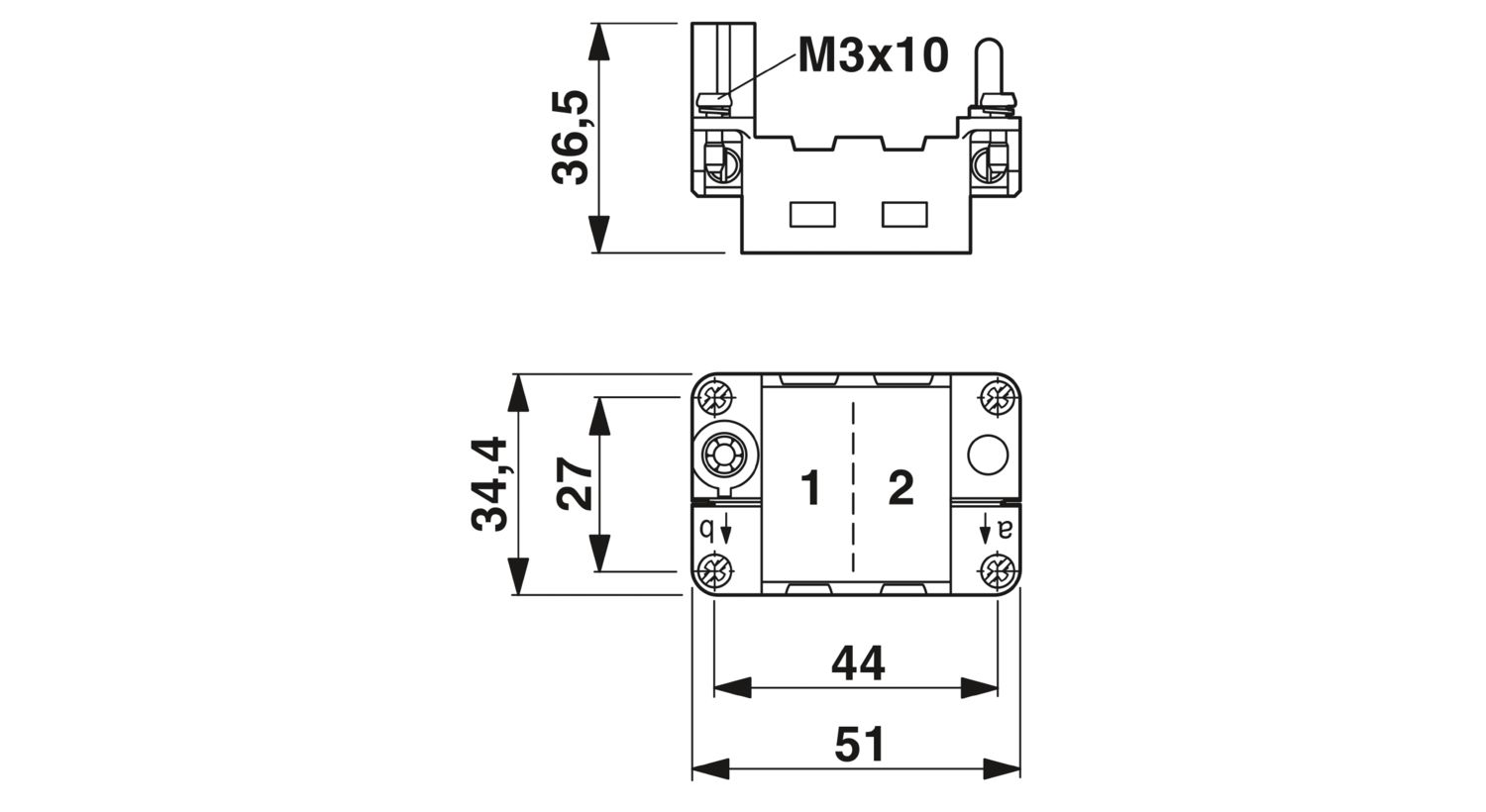

Måttskiss
Bredd 34,4 mm
Höjd 36,5 mm
Längd 51 mm

Material kontaktinsats förzinkad gjutgodslegering

Anslutningsfrekvens ≥ 500

Omgivningsförhållanden
Omgivningstemperatur (drift) -40 °C ... 125 °C

Monteringsinstruktion HC-MHR-PE16 ( 1636981) för utbyggnad av jordanslutningen till 16 mm².
Använd trådändskydd vid PE-trådar (PE-anslutningsskruvar utan trådskydd), för kapslingar utan stöd med sidutmatning max. gänglängd för förskruvning 12 mm

Artikelnr 1679281
Antal/förp. 2 Styck
Minsta beställningsantal 2 Styck
Försäljningskod BF7ACA
Produktnyckel BF7ACA
Katalogsida Sida 566 (C-4-2015)
GTIN 4017918162610
Vikt per styck (inklusive förpackning) 53,68 g
Vikt per styck (exklusive förpackning) 53,41 g
Tullnummer 85389099
Ursprungsland DE


ECLASS

ECLASS-9.0 27440210

China RoHS Miljövänlig användningsperiod (EFUP): 50 år
Information om farliga substanser finns i tillverkarförklaringen under "Nedladdningar"
