Kretskortsplint, märkström: 76 A, märkspänning (III/2): 1000 V, märkarea: 16 mm2, antal potentialer: 3, antal rader: 1, poltal per rad: 3, artikelserie: MKDSP 10HV, delning: 10,16 mm, anslutningstyp: Skruvanslutning med draghylsa, skruvhuvudsprofil: L Spårskruv, montering: Våglödning, anslutningsriktning ledare/kretskort: 0 °, färg: grön, Pin-layout: Linjär pinning, Pinlängd [P]: 5 mm, antal lödstift per potential: 2, förpackningstyp: förpackade i kartong. Artikeln kan monteras med olika poltal!
| Produkttyp | Kretskortsplint |
| Produktfamilj | MKDSP 10HV |
| Produktserie | COMBICON Terminals L |
| Konstruktion | Kretskortsplint monterbar |
| Poltal | 3 |
| Delning | 10,16 mm |
| Antal anslutningar | 3 |
| Antal rader | 1 |
| Antal potentialer | 3 |
| Pinlayout | Linjär pinning |
| Antal lödstift per potential | 2 |
| Egenskaper | |
| Märkström IN | 76 A |
| Märkspänning UN | 1000 V |
| Märkspänning (III/3) | 690 V |
| Mätstötspänning (III/3) | 8 kV |
| Mätspänning (III/2) | 1000 V |
| Mätstötspänning (III/2) | 8 kV |
| Märkspänning (II/2) | 1000 V |
| Mätstötspänning (II/2) | 6 kV |
| Anslutningsteknik | |
| Konstruktion | Kretskortsplint monterbar |
| Märkarea | 16 mm² |
| Ledaranslutning | |
| Anslutningstyp | Skruvanslutning med draghylsa |
| Ledararea styv | 0,5 mm² ... 16 mm² |
| Ledararea flexibel | 0,5 mm² ... 16 mm² |
| Ledarare AWG | 20 ... 6 |
| Ledararea flexibel med trådändhylsa utan isolerkrage | 0,5 mm² ... 16 mm² |
| Ledararea flexibel med trådändhylsa med isolerkrage | 0,5 mm² ... 16 mm² |
| 2 ledare med samma area, styva | 0,5 mm² ... 4 mm² |
| 2 ledare med samma area, flexibla | 0,5 mm² ... 4 mm² |
| 2 ledare med samma area, flexibla med trådändhylsa utan plasthylsa | 0,5 mm² ... 2,5 mm² |
| 2 ledare med samma area, flexibla med TWIN-trådändhylsa med plasthylsa | 0,5 mm² ... 6 mm² |
| Avisoleringslängd | 10 mm |
| Ställdonstyp skruvhuvud | Spårskruv (L) |
| Åtdragningsmoment | 1,2 Nm ... 1,5 Nm |
| Monteringssätt | Våglödning |
| Pinlayout | Linjär pinning |
| Materialuppgifter - kontakt | |
| Anmärkning | WEEE/RoHS konform, whisker-fri enligt IEC 60068-2-82/JEDEC JESD 201 |
| Material, kontakt | Kopparlegering |
| Ytbeskaffenhet | galvaniskt förtennt |
| Metallyta anslutningspunkt (täckskikt) | Tenn (5 - 7 µm Sn) |
| Metallyta anslutningspunkt (mellanskikt) | Nickel (2 - 3 µm Ni) |
| Metallyta lödområde (täckvy) | Tenn (5 - 7 µm Sn) |
| Metallyta lödområde (mellanskikt) | Nickel (2 - 3 µm Ni) |
| Materialuppgifter - kapsling | |
| Färg (Kapsling) | grön (6021) |
| Isolationsmaterial | PA |
| Isolationsgrupp | I |
| CTI enligt IEC 60112 | 600 |
| Brännbarhetsklass enligt UL 94 | V0 |
| Glödtråds-brandsäkerhetstal GWFI enligt EN 60695-2-12 | 850 |
| Glödtråds-antändningstemperatur GWIT enligt EN 60695-2-13 | 775 |
| Kultrycktestets temperatur enligt EN 60695-10-2 | 125 °C |

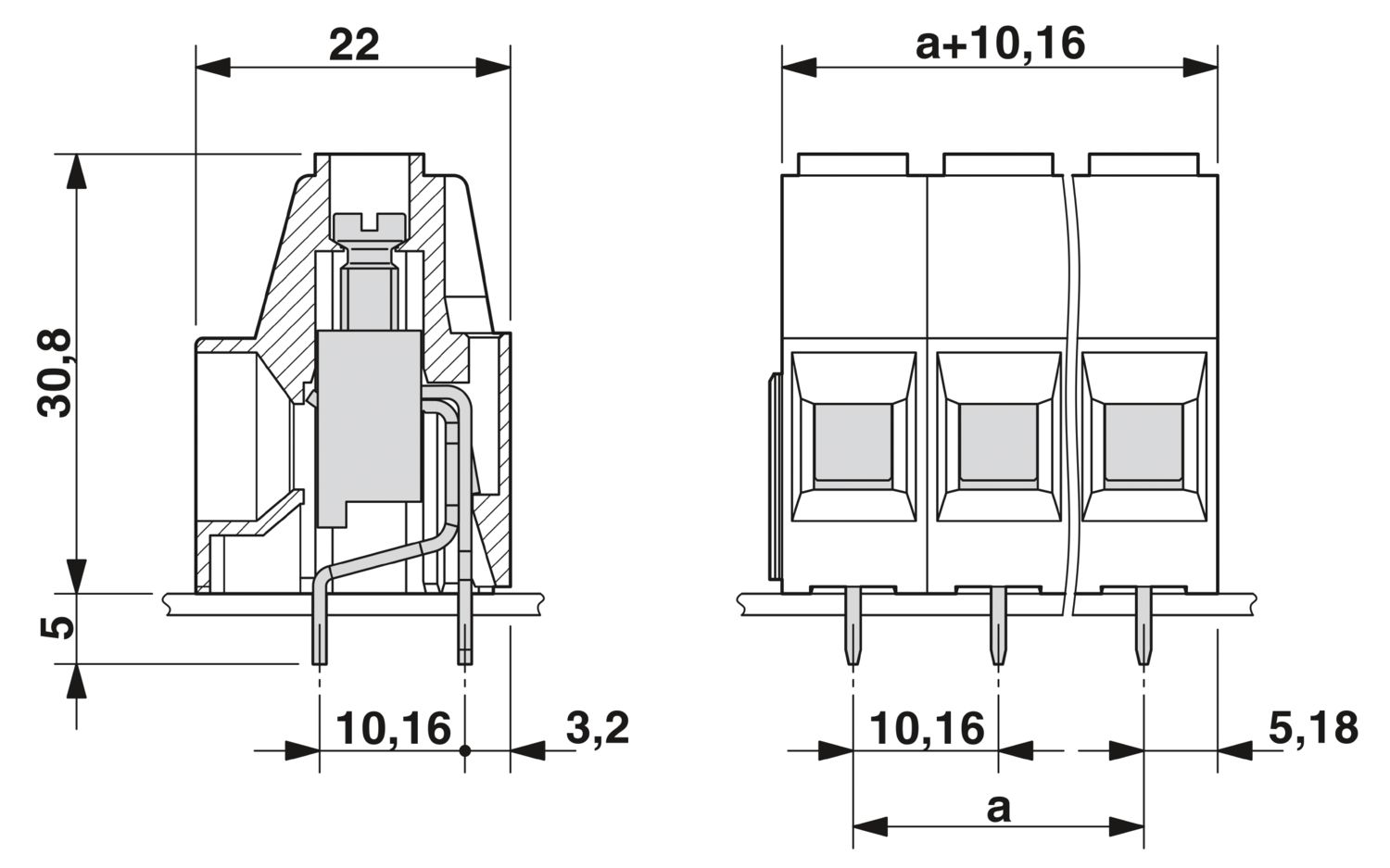

| Måttskiss |
|
| Delning | 10,16 mm |
| Bredd [b] | 30,48 mm |
| Höjd [h] | 35,8 mm |
| Längd [l] | 22 mm |
| Bygghöjd | 30,8 mm |
| Lödstiftlängd [P] | 5 mm |
| Kontaktdimensioner | 1 x 0,9 mm |

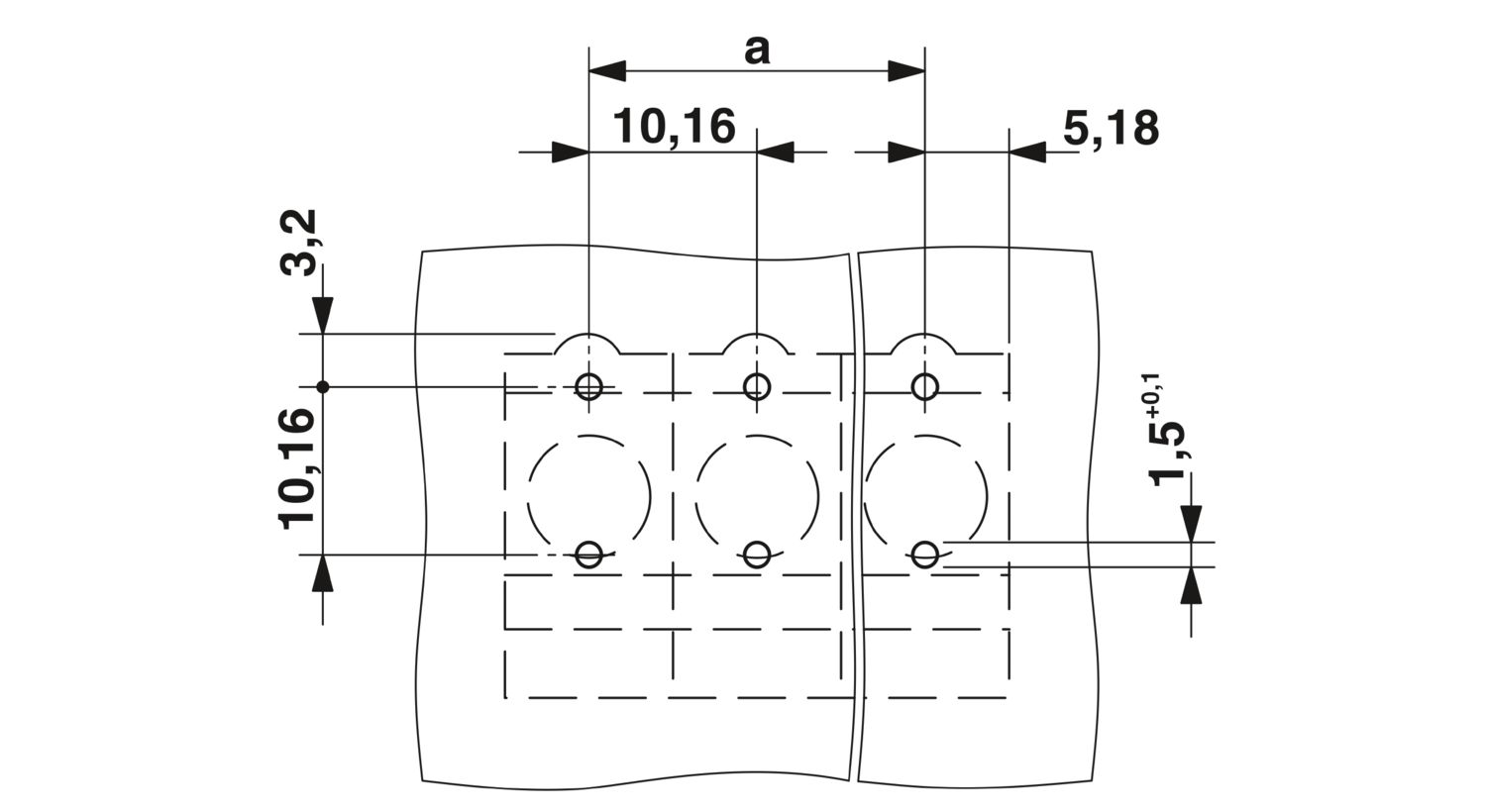

| Kretskortsdesign | |
| Stiftavstånd | 10,16 mm |
| Borrhålets diameter | 1,5 mm |
| Test med avseende på kabelskador och -lossning | |
| Provspecifikation | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Resultat | Godkänd i test |
| Dragtest | |
| Provspecifikation | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Ledararea/ledartyp/dragkraft börvärde/faktiskt värde | 0,5 mm² / styv / > 30 N |
| 0,5 mm² / flexibel / > 30 N | |
| 16 mm² / styv / > 100 N | |
| 10 mm² / flexibel / > 90 N | |
| Vridmomentstest | |
| Provspecifikation | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Temperaturstegringstest | |
| Provspecifikation | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Krav temperaturstegringstest | Temperaturhöjning ≤ 45 K |
| Isolationsmotstånd | |
| Provspecifikation | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Isolationsmotstånd för intilliggande poler | 109 Ω |
| Luft- och krypsträckor | | |
| Provspecifikation | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Isolationsgrupp | I |
| Krypströmstålighet (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Märkisolationsspänning (III/3) | 690 V |
| Nominell stötspänning (III/3) | 8 kV |
| luftsträckans lägsta värde - inhomogent fält (III/3) | 8 mm |
| krypsträckans lägsta värde (III/3) | 8 mm |
| Märkisolationsspänning (III/2) | 1000 V |
| Nominell stötspänning (III/2) | 8 kV |
| luftsträckans lägsta värde - inhomogent fält (III/2) | 8 mm |
| krypsträckans lägsta värde (III/2) | 8 mm |
| Märkisolationsspänning (II/2) | 1000 V |
| Nominell stötspänning (II/2) | 6 kV |
| luftsträckans lägsta värde - inhomogent fält (II/2) | 5,5 mm |
| krypsträckans lägsta värde (II/2) | 5,5 mm |
| Vibrationstest | |
| Provspecifikation | DIN EN 60068-2-6:1996-05 |
| Frekvens | 10 - 150 - 10 Hz |
| Sweep-hastighet | 1 oktav/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Acceleration | 5g (60,1 Hz ... 150 Hz) |
| Provtid per axel | 2,5 h |
| Testriktningar | X-, Y- och Z-axel |
| Glödtrådstest | |
| Provspecifikation | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Temperatur | 850 °C |
| Verkningstid | 5 s |
| Omgivningsförhållanden | |
| Drifttemperatur | -40 °C ... 100 °C (Beroende på strömbelastningsbarhets-/derating-kurva) |
| Omgivningstemperatur (lagring/transport) | -40 °C ... 70 °C |
| Relativ luftfuktighet (lagring/transport) | 30 % ... 70 % |
| Omgivningstemperatur (montering) | -5 °C ... 100 °C |
| Förpackningstyp | förpackade i kartong |
| Märkspänning UN | Märkström IN | Area AWG | Area mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 300 V | 60 A | 20 - 6 | ||
| Usegroup C | ||||
| 300 V | 60 A | 20 - 6 | ||
| Usegroup D | ||||
| 600 V | 5 A | 20 - 6 | ||
| Märkspänning UN | Märkström IN | Area AWG | Area mm2 | |
|---|---|---|---|---|
| 1000 V | 76 A | 0,2 - 16 |
