CSA
Godkännande-ID: 13631| Märkspänning UN | Märkström IN | Area AWG | Area mm2 | |
|---|---|---|---|---|
| B | ||||
| 300 V | 20 A | |||
| C | ||||
| 300 V | 20 A | |||
cULus Recognized
Godkännande-ID: E60425-19920722| Märkspänning UN | Märkström IN | Area AWG | Area mm2 | |
|---|---|---|---|---|
| B | ||||
| 300 V | 30 A | |||
| C | ||||
| 300 V | 30 A | |||

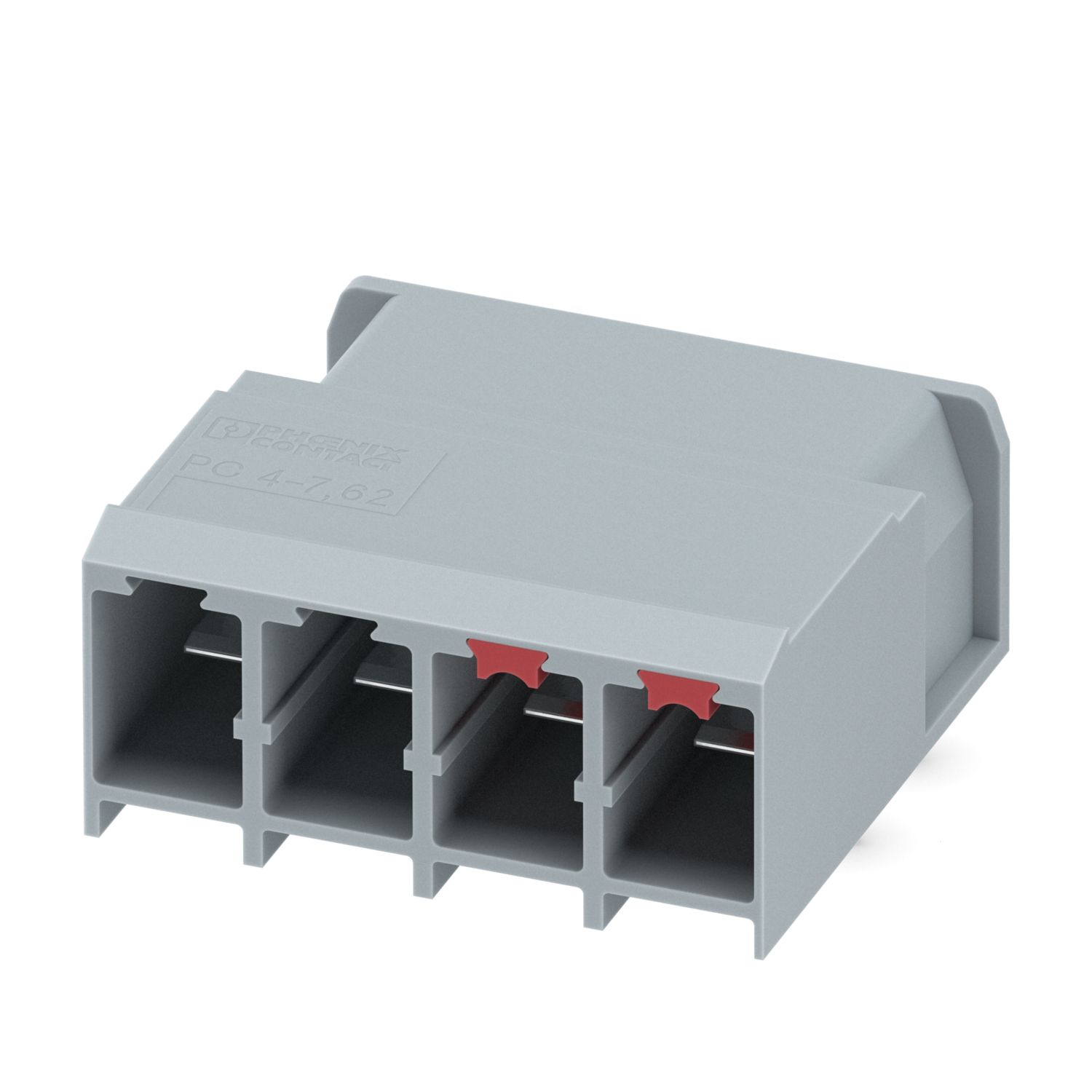

PC 4/ 4-G-7,62 BUGYNZ10222
-
Kretskort-grunddel
1943878
Kretskort-grunddel, märkarea: 4 mm2, färg: blågrå, märkström: 20 A, märkspänning (III/2): 630 V, kontaktyta: Sn, typ av kontakt: Stift, antal potentialer: 4, antal rader: 1, poltal: 4, antal anslutningar: 4, artikelserie: PC 4/..-G, delning: 7,62 mm, montering: Våglödning, pin-layout: Linjär pinning, pinlängd [P]: 5 mm, antal lödstift per potential: 2, anslutningssystem: COMBICON PC 4, Riktning kontaktens front (mating face): Standard, låsning: utan, typ av fastsättning: utan, förpackningstyp: förpackade i kartong, Fästfläns: tillbehör art.-nr. 1827570
Produktdetaljer
| Produkttyp | Kretskort-grunddel |
| Produktfamilj | PC 4/..-G |
| Produktserie | COMBICON Connectors L |
| Konstruktion | Standard |
| Poltal | 4 |
| Delning | 7,62 mm |
| Antal anslutningar | 4 |
| Antal rader | 1 |
| Antal potentialer | 4 |
| Typ av montering | Fläns som tillbehör |
| Pinlayout | Linjär pinning |
| Antal lödstift per potential | 2 |
| Egenskaper | |
| Märkström IN | 20 A |
| Märkspänning UN | 630 V |
| Övergångsresistans | 0,5 mΩ |
| Märkspänning (III/3) | 400 V |
| Mätstötspänning (III/3) | 6 kV |
| Mätspänning (III/2) | 630 V |
| Mätstötspänning (III/2) | 6 kV |
| Märkspänning (II/2) | 630 V |
| Mätstötspänning (II/2) | 6 kV |
| Monteringssätt | Våglödning |
| Pinlayout | Linjär pinning |
| Materialuppgifter - kontakt | |
| Anmärkning | WEEE/RoHS konform, whisker-fri enligt IEC 60068-2-82/JEDEC JESD 201 |
| Material, kontakt | Kopparlegering |
| Ytbeskaffenhet | galvaniskt förtennt |
| Metallyta kontaktområde (täckvy) | Tenn (5 - 7 µm Sn) |
| Metallyta kontaktområde (mellanskikt) | Nickel (2 - 5 µm Ni) |
| Metallyta lödområde (täckvy) | Tenn (5 - 7 µm Sn) |
| Metallyta lödområde (mellanskikt) | Nickel (2 - 5 µm Ni) |
| Materialuppgifter - kapsling | |
| Färg (Kapsling) | blågrå (7031) |
| Isolationsmaterial | PA |
| Isolationsgrupp | I |
| CTI enligt IEC 60112 | 600 |
| Brännbarhetsklass enligt UL 94 | V0 |
| Glödtråds-brandsäkerhetstal GWFI enligt EN 60695-2-12 | 850 |
| Glödtråds-antändningstemperatur GWIT enligt EN 60695-2-13 | 775 |
| Kultrycktestets temperatur enligt EN 60695-10-2 | 125 °C |
| Driftanvisning | COMBICON-kontaktdon är enligt DIN EN 61984 kontaktdon utan kopplingseffekt (COC). Vid avsedd användning får de inte anslutas eller lossas när de står under spänning eller last. |
| Måttskiss |
|
| Delning | 7,62 mm |
| Bredd [b] | 30,46 mm |
| Höjd [h] | 19,25 mm |
| Längd [l] | 29 mm |
| Bygghöjd | 14,25 mm |
| Lödstiftlängd [P] | 5 mm |
| Kontaktdimensioner | 1 x 0,8 mm |
| Kretskortsdesign | |
| Borrhålets diameter | 1,3 mm |
| Okulärbesiktning | |
| Provspecifikation | DIN EN 60512-1-1:2003-01 |
| Resultat | Godkänd i test |
| Dimensionskontroll | |
| Provspecifikation | DIN EN 60512-1-2:2003-01 |
| Resultat | Godkänd i test |
| Märkningarnas beständighet | |
| Provspecifikation | DIN EN 60068-2-70:1996-07 |
| Resultat | Godkänd i test |
| Polarisation och kodning | |
| Provspecifikation | DIN EN 60512-13-5:2006-11 |
| Resultat | Godkänd i test |
| Kontakthållare används | |
| Provspecifikation | DIN EN 60512-15-1:2009-03 |
| Kontakthållare används Krav > 20 N |
Godkänd i test |
| Tryck- och dragkrafter | |
| Resultat | Godkänd i test |
| Antal cykler | 50 |
| Instickskraft per pol ca | 8 N |
| Dragkraft per pol ca | 5 N |
| Termiskt test | Testgrupp C | |
| Provspecifikation | DIN EN 60512-5-1:2003-01 |
| Testat poltal | 12 |
| Isolationsmotstånd | |
| Provspecifikation | DIN EN 60512-3-1:2003-01 |
| Isolationsmotstånd för intilliggande poler | > 5 MΩ |
| Luft- och krypsträckor | | |
| Provspecifikation | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Isolationsgrupp | I |
| Krypströmstålighet (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Märkisolationsspänning (III/3) | 400 V |
| Nominell stötspänning (III/3) | 6 kV |
| luftsträckans lägsta värde - inhomogent fält (III/3) | 5,5 mm |
| krypsträckans lägsta värde (III/3) | 5,5 mm |
| Märkisolationsspänning (III/2) | 630 V |
| Nominell stötspänning (III/2) | 6 kV |
| luftsträckans lägsta värde - inhomogent fält (III/2) | 5,5 mm |
| krypsträckans lägsta värde (III/2) | 5,5 mm |
| Märkisolationsspänning (II/2) | 630 V |
| Nominell stötspänning (II/2) | 6 kV |
| luftsträckans lägsta värde - inhomogent fält (II/2) | 5,5 mm |
| krypsträckans lägsta värde (II/2) | 5,5 mm |
| Vibrationstest | |
| Provspecifikation | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frekvens | 10 - 150 - 10 Hz |
| Sweep-hastighet | 1 oktav/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Acceleration | 5g (60,1 Hz ... 150 Hz) |
| Provtid per axel | 2,5 h |
| Testriktningar | X-, Y- och Z-axel |
| Hållbarhetstest | |
| Provspecifikation | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Stötspänning vid havsytan | 7,3 kV |
| Genomgångsresistans R1 | 0,5 mΩ |
| Genomgångsresistans R2 | 0,6 mΩ |
| Anslutningsfrekvens | 50 |
| Klimatprov | |
| Provspecifikation | DIN EN ISO 6988:1997-03 |
| Korrosionsbelastning | 0,2 dm3 SO2 på 300 dm3/40 °C/1 cykel |
| Värmebelastning | 100 °C/168 h |
| Isolationsspänning växelspänning | 3,31 kV |
| Stötar | |
| Provspecifikation | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Stötform | Halvsinus |
| Acceleration | 30g |
| Stöttid | 18 ms |
| Testriktningar | X-, Y- och Z-axel (pos. och neg.) |
| Omgivningsförhållanden | |
| Drifttemperatur | -40 °C ... 100 °C (beroende på deratingkurvan) |
| Omgivningstemperatur (lagring/transport) | -40 °C ... 70 °C |
| Relativ luftfuktighet (lagring/transport) | 30 % ... 70 % |
| Omgivningstemperatur (montering) | -5 °C ... 100 °C |
| Förpackningstyp | förpackade i kartong |
Kompatibla produkter
Fördelar
Välkänd monteringsprincip tillåter internationell användning
Högsta flexibilitet för apparatdesignen - en grunddel för kontakter med olika anslutningstekniker
Genom de jackbara modulerna byts PCB:erna enkelt ut.
Anslutningsriktningen parallell med kretskortet
