HC-A 10-EBUC
-
Kontaktinsats
1676983
HEAVYCON honinsats, serie A10, 10-polig, crimpanslutning
Produktdetaljer
| Allmänt | för flexibla ledare med eller utan trådändhylsa |
| Allmänt | Kontaktdon får endast brytas utan belastning. |
| Allmänt | För HEAVYCON kåpor av typ D15 |
| Montageanvisning | Ändamålsenlig användning innebär montering i en kapsling med skyddsklass IP54 eller bättre |
| Produkttyp | Kontaktinsats med fasta poler |
| Serie | HC-A |
| Konstruktion | D15 |
| Poltal | 10 |
| Anslutning | 10+PE |
| Kontaktnumrering | 1 - 10 |
| Antal anslutningar per pol | 1 |
| Kontakttyp | vinklad |
| Isoleringsegenskaper | |
| Överspänningskategori | III |
| Nedsmutsningsgrad | 3 |

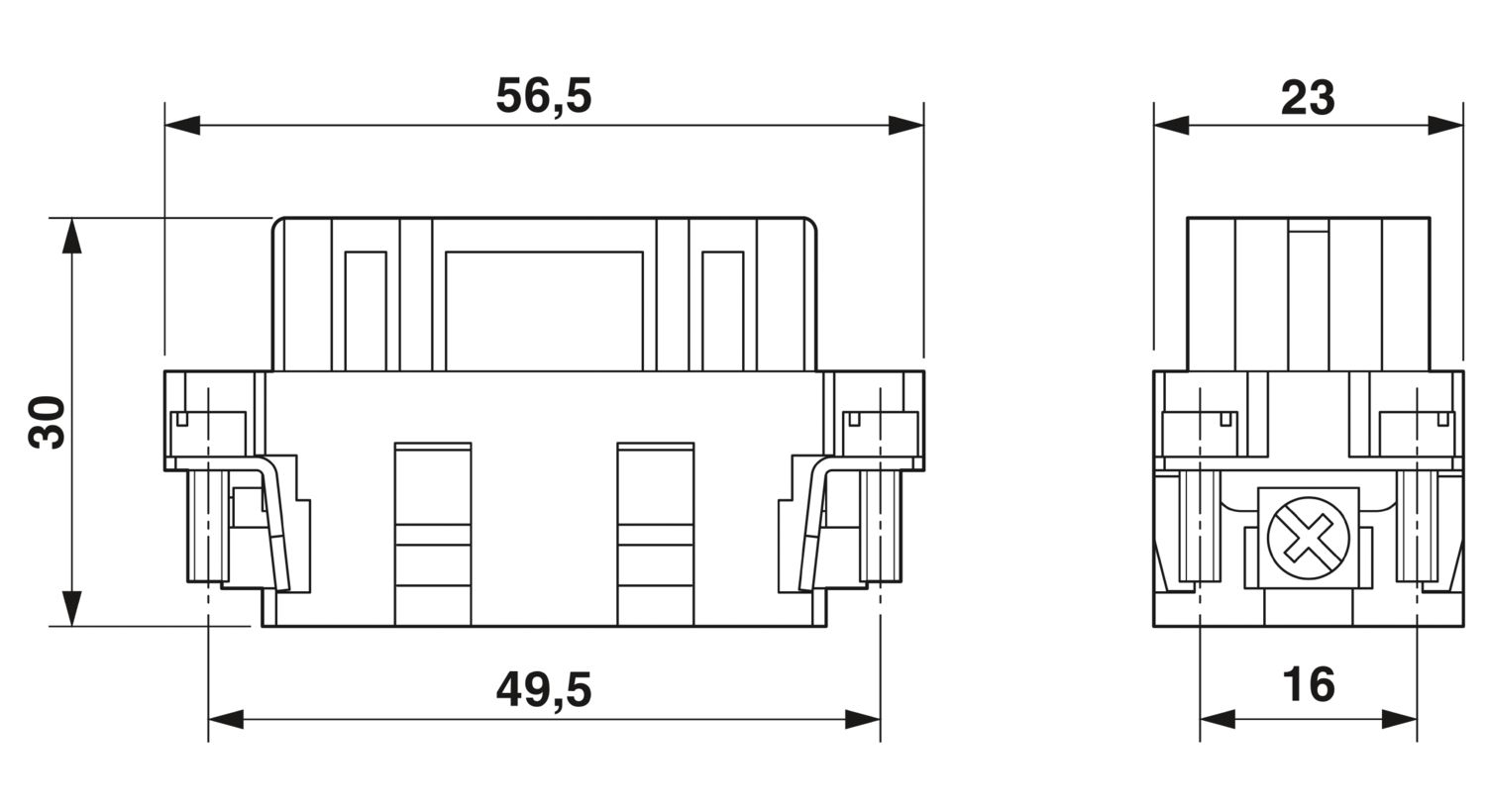

| Måttskiss |
|

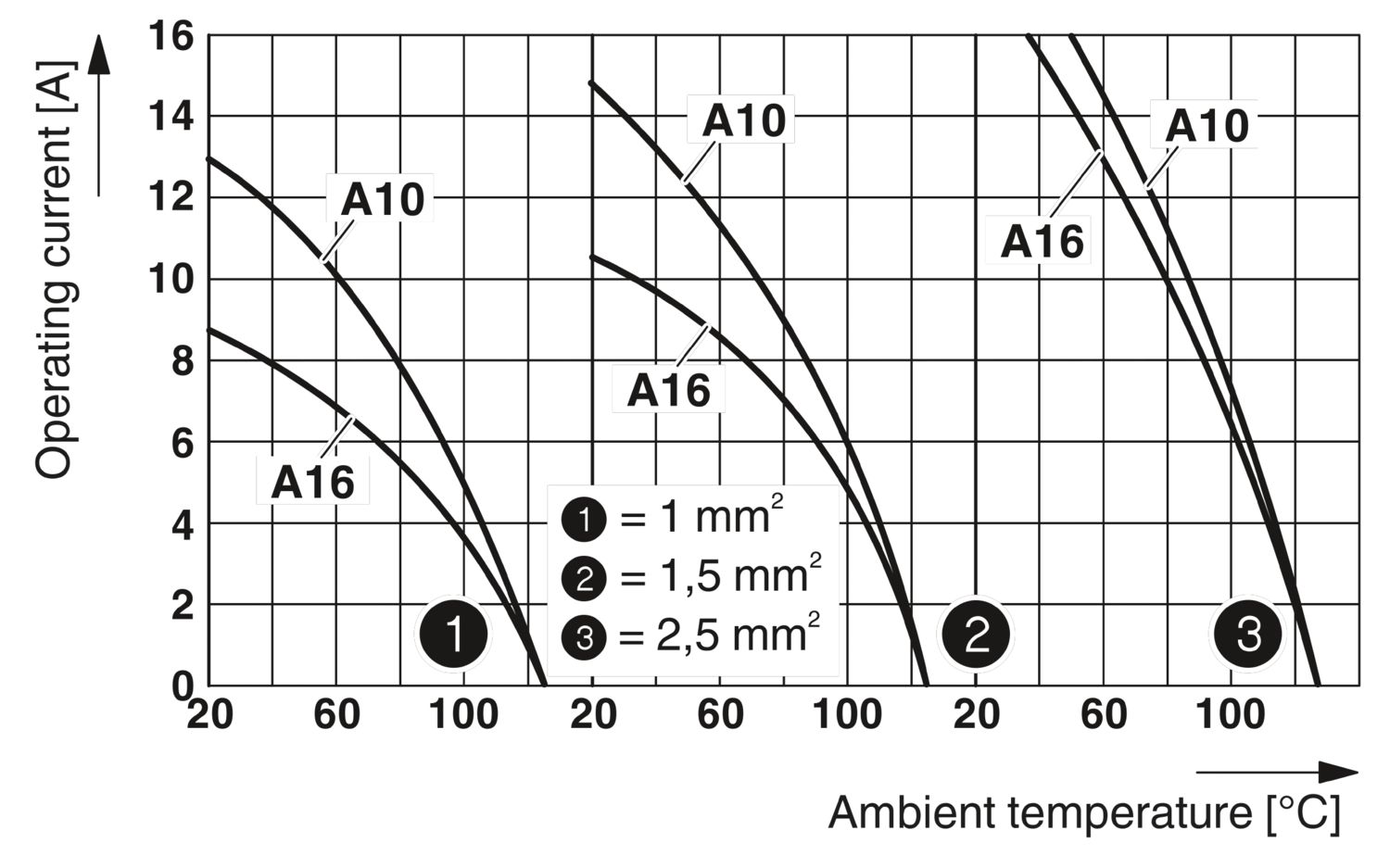

| Bredd | 23 mm |
| Höjd | 30 mm |
| Längd | 56,5 mm |
| Borrhålsavstånd horisontellt | 49,5 mm |
| Borrhålsavstånd vertikalt | 16 mm |
| Mekanisk karakteristik | |
| Kontaktdiameter | 2,5 mm |
| Anslutningsteknik | |
| Anslutningsteknik | Crimpanslutning |
| Antal anslutningar per pol | 1 |
| Anslutning enligt norm | IEC / EN |
| Ledaranslutning | |
| Anslutningsarea | 0,5 mm² ... 4 mm² |
| Anslutningsarea AWG | 20 ... 12 |
| Åtdragningsmoment | 0,7 Nm ... 1 Nm (PE-anslutning) |
| 0,5 Nm ... 0,8 Nm (Montageskruvar för montering i HEAVYCON-kapslingen) | |
| Enkelledarnas avisoleringslängd | 8 mm |
| Märkspänning (III/3) | 250 V |
| Dimensionerad stötspänning | 4 kV |
| Märkström | 16 A |
| Mekaniska data | |
| Anslutningsfrekvens | ≥ 500 |
| Brännbarhetsklass enligt UL 94 | V0 |
| Material, kontakt | kopparlegering |
| Material, kontaktyta | Ag (alternativt Au) |
| Material kontaktinsats | PA |
| Omgivningsförhållanden | |
| Drifttemperatur | -40 °C ... 125 °C (inklusive kontaktuppvärmning) |
| Montage- och testföreskrifter | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 | |
| Tester | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 |
