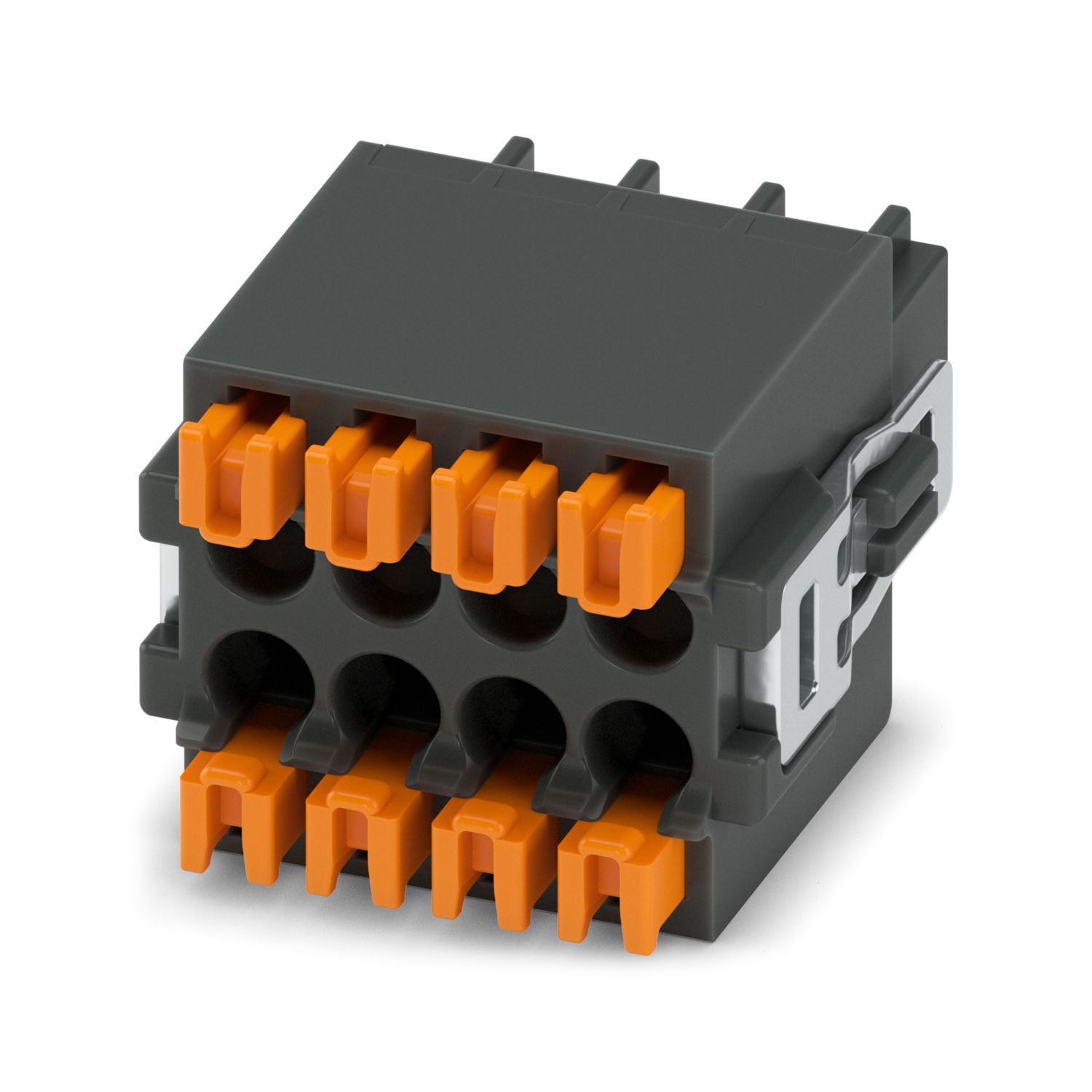

Kretskortskontakt, märkarea: 0,5 mm2, färg: svart, märkström: 6 A, märkspänning (III/2): 160 V, kontaktyta: Au, typ av kontakt: Hona, antal potentialer: 8, antal rader: 2, poltal: 4, antal anslutningar: 8, artikelserie: DFMC 0,5/..-ST-RF, delning: 2,54 mm, anslutningstyp: Push-in fjäderkraftanslutning, anslutningsriktning ledare/kretskort: 0 °, anslutningssystem: COMBICON DFMC 0,5, låsning: Snäpp-in-låsning, typ av fastsättning: Låsfläns, förpackningstyp: förpackade i kartong
| Produkttyp | Kretskortskontakt |
| Produktfamilj | DFMC 0,5/..-ST-RF |
| Produktserie | COMBICON Connectors XS |
| Poltal | 4 |
| Delning | 2,54 mm |
| Antal anslutningar | 8 |
| Antal rader | 2 |
| Antal potentialer | 8 |
| Egenskaper | |
| Märkström IN | 6 A |
| Märkspänning UN | 160 V |
| Övergångsresistans | 2,7 mΩ |
| Märkspänning (III/3) | 32 V |
| Mätstötspänning (III/3) | 0,8 kV |
| Mätspänning (III/2) | 160 V |
| Mätstötspänning (III/2) | 2,5 kV |
| Märkspänning (II/2) | 160 V |
| Mätstötspänning (II/2) | 1,5 kV |
| Anslutningsteknik | |
| Konstruktion | Standard |
| Kontaktsystem | COMBICON DFMC 0,5 |
| Märkarea | 0,5 mm² |
| Typ av kontakt | Hona |
| Låsning | |
| Låsanordningstyp | Snäpp-in-låsning |
| Typ av montering | Låsfläns |
| Ledaranslutning | |
| Anslutningstyp | Push-in fjäderkraftanslutning |
| Anslutningsriktning ledare/kretskort | 0 ° |
| Ledararea styv | 0,14 mm² ... 0,5 mm² |
| Ledararea flexibel | 0,14 mm² ... 0,5 mm² |
| Ledarare AWG | 26 ... 20 |
| Ledararea flexibel med trådändhylsa utan isolerkrage | 0,25 mm² ... 0,34 mm² |
| Ledararea flexibel med trådändhylsa med isolerkrage | 0,14 mm² ... 0,25 mm² |
| håltolk a x b / diameter | - / 1,2 mm |
| Avisoleringslängd | 7 mm |
| Materialuppgifter - kontakt | |
| Anmärkning | WEEE/RoHS konform, whisker-fri enligt IEC 60068-2-82/JEDEC JESD 201 |
| Material, kontakt | Kopparlegering |
| Ytbeskaffenhet | Selektivbeläggning |
| Metallyta anslutningspunkt (täckskikt) | Tenn (5 - 7 µm Sn) |
| Metallyta anslutningspunkt (mellanskikt) | Nickel (1 - 3 µm Ni) |
| Metallyta kontaktområde (täckvy) | Guld (0,25 Au) |
| Metallyta kontaktområde (mellanskikt) | Nickel (2 - 3 µm Ni) |
| Materialuppgifter - kapsling | |
| Färg (Kapsling) | svart (9005) |
| Isolationsmaterial | LCP |
| Isolationsgrupp | IIIa |
| CTI enligt IEC 60112 | 175 |
| Brännbarhetsklass enligt UL 94 | V0 |
| Materialuppgifter - manövreringselement | |
| Färg (Bekräftelseelement) | orange (2003) |
| Isolationsmaterial | LCP |
| Isolationsgrupp | IIIa |
| CTI enligt IEC 60112 | 175 |
| Brännbarhetsklass enligt UL 94 | V0 |
| Måttskiss |
|
| Delning | 2,54 mm |
| Bredd [b] | 12,66 mm |
| Höjd [h] | 10,5 mm |
| Längd [l] | 14,4 mm |
| Driftanvisning | COMBICON-kontaktdon är enligt DIN EN 61984 kontaktdon utan kopplingseffekt (COC). Vid avsedd användning får de inte anslutas eller lossas när de står under spänning eller last. |
| Ledaranslutning | |
| Provspecifikation | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultat | Godkänd i test |
| Test med avseende på kabelskador och -lossning | |
| Provspecifikation | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultat | Godkänd i test |
| Upprepad anslutning och frigöring | |
| Provspecifikation | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultat | Godkänd i test |
| Dragtest | |
| Provspecifikation | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Ledararea/ledartyp/dragkraft börvärde/faktiskt värde | 0,14 mm² / styv / > 10 N |
| 0,14 mm² / flexibel / > 10 N | |
| 0,5 mm² / styv / > 20 N | |
| 0,5 mm² / flexibel / > 20 N | |
| Tryck- och dragkrafter | |
| Provspecifikation | DIN EN 60512-13-2:2006-11 |
| Resultat | Godkänd i test |
| Antal cykler | 100 |
| Instickskraft per pol ca | 2 N |
| Dragkraft per pol ca | 1 N |
| Märkningarnas beständighet | |
| Provspecifikation | DIN EN 60068-2-70:1996-07 |
| Resultat | Godkänd i test |
| Polarisation och kodning | |
| Provspecifikation | DIN EN 60512-13-5:2006-11 |
| Resultat | Godkänd i test |
| Okulärbesiktning | |
| Provspecifikation | DIN EN 60512-1-1:2003-01 |
| Resultat | Godkänd i test |
| Dimensionskontroll | |
| Provspecifikation | DIN EN 60512-1-2:2003-01 |
| Resultat | Godkänd i test |
| Vibrationstest | |
| Provspecifikation | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frekvens | 10 - 500 - 10 Hz |
| Sweep-hastighet | 1 oktav/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Acceleration | 5g (60,1 Hz ... 500 Hz) |
| Provtid per axel | 2 h |
| Testriktningar | X-, Y- och Z-axel |
| Hållbarhetstest | |
| Provspecifikation | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Stötspänning vid havsytan | 2,95 kV |
| Genomgångsresistans R1 | 2,7 mΩ |
| Genomgångsresistans R2 | 2,9 mΩ |
| Genomgångsresistans R2 2:a plan | 3,1 mΩ |
| Anslutningsfrekvens | 100 |
| Isolationsmotstånd för intilliggande poler | > 5 MΩ |
| Klimatprov | |
| Provspecifikation | DIN 50018:2013-05 |
| Korrosionsbelastning | 1,0 dm3 SO2 på 300 dm3/40 °C/3 cykler |
| Värmebelastning | 100 °C/168 h |
| Isolationsspänning växelspänning | 1,39 kV |
| Omgivningsförhållanden | |
| Drifttemperatur | -40 °C ... 100 °C (beroende på deratingkurvan) |
| Omgivningstemperatur (lagring/transport) | -40 °C ... 70 °C |
| Relativ luftfuktighet (lagring/transport) | 30 % ... 70 % |
| Omgivningstemperatur (montering) | -5 °C ... 100 °C |
| Termiskt test | Testgrupp C | |
| Provspecifikation | DIN EN 60512-5-1:2003-01 |
| Testat poltal | 16 |
| Isolationsmotstånd | |
| Provspecifikation | DIN EN 60512-3-1:2003-01 |
| Isolationsmotstånd för intilliggande poler | > 5 MΩ |
| Temperaturcykler | |
| Provspecifikation | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultat | Godkänd i test |
| Luft- och krypsträckor | | |
| Provspecifikation | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Isolationsgrupp | IIIa |
| Krypströmstålighet (DIN EN 60112 (VDE 0303-11)) | CTI 175 |
| Märkisolationsspänning (III/3) | 32 V |
| Nominell stötspänning (III/3) | 0,8 kV |
| luftsträckans lägsta värde - inhomogent fält (III/3) | 0,8 mm |
| krypsträckans lägsta värde (III/3) | 1,3 mm |
| Märkisolationsspänning (III/2) | 160 V |
| Nominell stötspänning (III/2) | 2,5 kV |
| luftsträckans lägsta värde - inhomogent fält (III/2) | 1,5 mm |
| krypsträckans lägsta värde (III/2) | 1,6 mm |
| Märkisolationsspänning (II/2) | 160 V |
| Nominell stötspänning (II/2) | 1,5 kV |
| luftsträckans lägsta värde - inhomogent fält (II/2) | 0,5 mm |
| krypsträckans lägsta värde (II/2) | 1,6 mm |
| Förpackningstyp | förpackade i kartong |
| Märkspänning UN | Märkström IN | Area AWG | Area mm2 | |
|---|---|---|---|---|
| B | ||||
| Field wiring | 150 V | 5 A | 26 - 20 | |
| Factory wiring | 150 V | 6 A | 26 - 20 | |
| C | ||||
| Factory wiring | 50 V | 6 A | 26 - 20 | |
| Märkspänning UN | Märkström IN | Area AWG | Area mm2 | |
|---|---|---|---|---|
| keine | ||||
| 160 V | 6 A | 0,14 - 0,5 | ||
