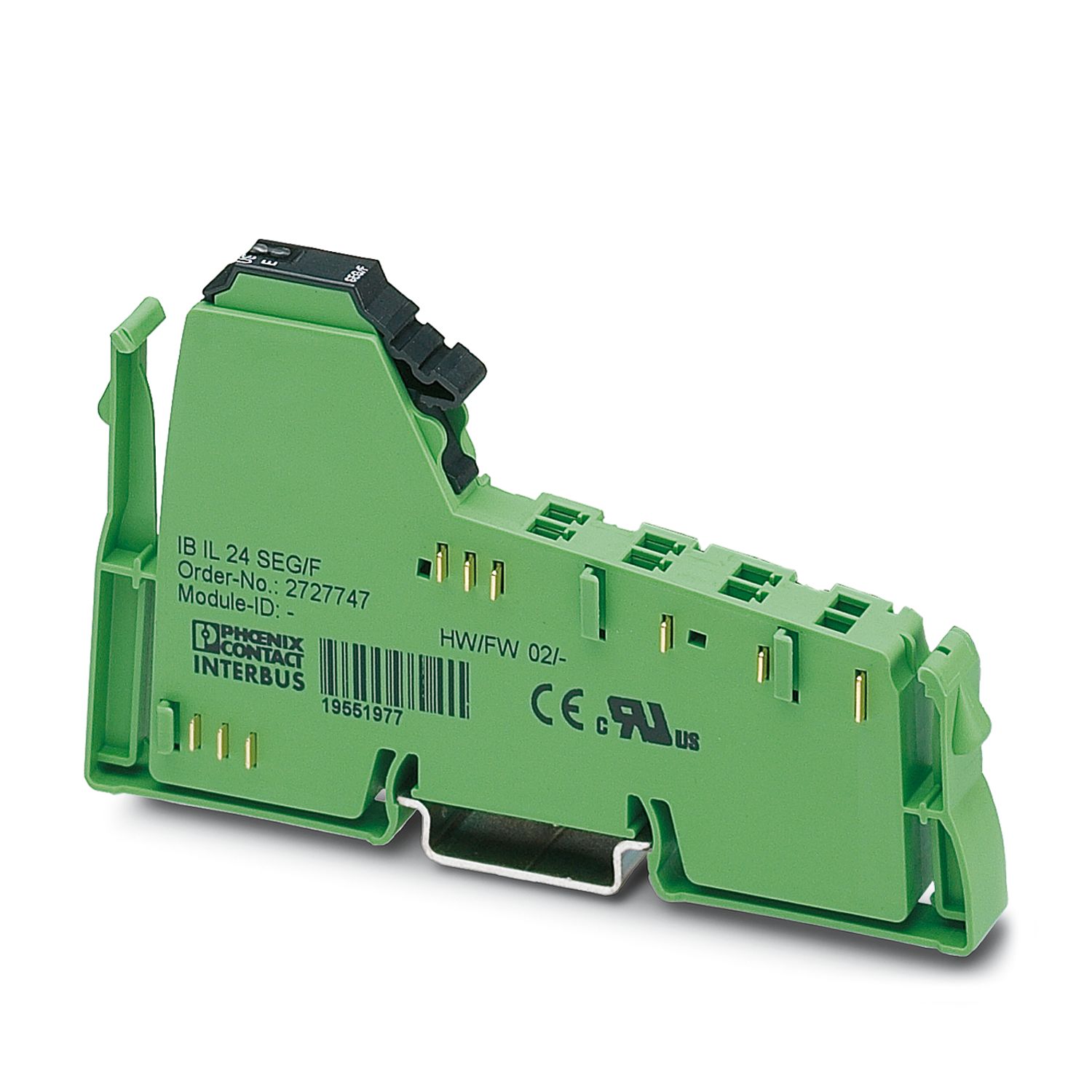

Inline segmentplint, utan tillbehör, 24 V DC, med säkring

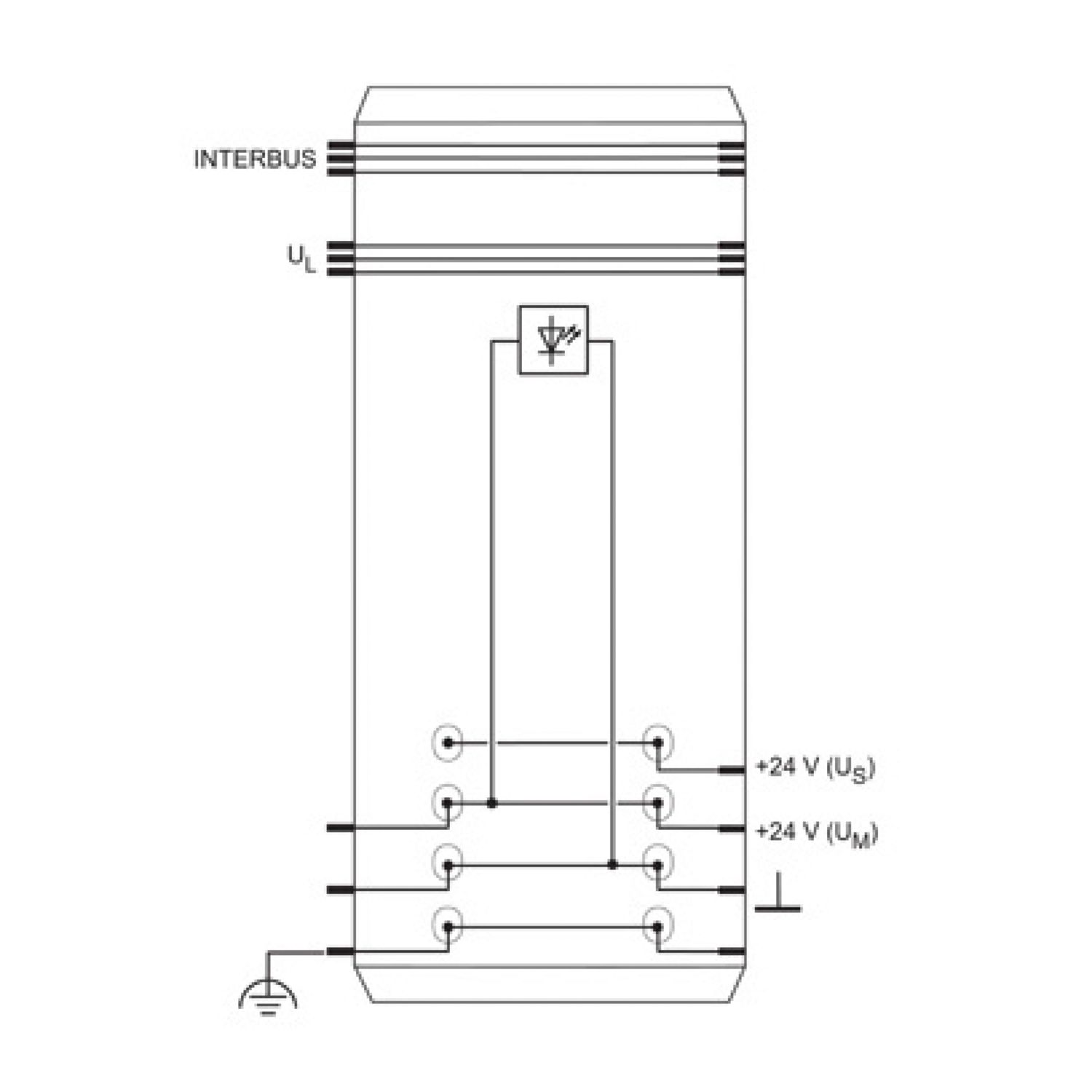

Plinten är avsedd för användning inuti en Inline-station. Med den här plinten kan du skapa en säkrad delkrets (segmentkrets) inuti en huvudkrets. Den interna säkringen skyddar segmentkretsen. Plinten är inte avsedd för spänningsmatning. Därför saknar den element som skyddar mot polförväxling och överspänning.
| Konstruktion | modulär |
| Antal kontakter | 1 |
| Isoleringsegenskaper | |
| Skyddsklass | III (IEC 61140, EN 61140, VDE 0140-1) |
| Modul | |
| ID-kod (dec) | none |
| ID-kod (hex) | none |
| Registerlängd | 0 Bit |
| Testspänning | 5-V-försörjning inkommande fjärrbuss/7,5-V-försörjning (busslogik) 500 V AC 50 Hz 1 min |
| 5-V-försörjning utgående fjärrbuss/7,5-V-försörjning (busslogik) 500 V AC 50 Hz 1 min | |
| 7,5-V-försörjning (busslogik)/24-V-försörjning (periferi) 500 V AC 50 Hz 1 min | |
| 24-V-försörjning (periferi) / funktionsjord 500 V AC 50 Hz 1 min | |
| Skyddskoppling | Överlastskydd; Säkring |
| Säkring | SI 5 x 20 6, 300 AT (ingår i leveransen) |
| Försörjning | |
| Periferispänning | 24 V DC |
| Periferispänningsområde | 19,2 V DC ... 30 V DC |
| Rippel | ± 1,2 V |
| Maximal strömupptagning | 6 A (8 A) |
| Potentialer: Försörjning av huvudkretsen (UM) | |
| Spänningsförsörjning | 24 V DC |
| Spänningsområde | 19,2 V DC ... 30 V DC (inklusive alla toleranser, inklusive rippel) |
| Strömförbrukning | max. 6 A (Nominellt värde) |
| Potentialer | |
| Spänningsförsörjning | 24 V DC -15 % / +20 % (enligt EN 61131-2) |
| Inline-anslutningskontakt | |
| Anslutningstyp | Fjäderkraftanslutning |
| Ledararea styv | 0,08 mm² ... 1,5 mm² |
| Ledararea flexibel | 0,08 mm² ... 1,5 mm² |
| Ledararea AWG | 28 ... 16 |
| Spänningsförsörjning | |
| Anslutningstyp | IBS-Master |
| Inline-lokalbuss | |
| Anslutningstyp | Via Inline lokalbuss |
| Måttskiss |
|
| Bredd | 12,2 mm |
| Höjd | 119,8 mm |
| Djup | 71,5 mm |
| Färg | grön |
| Omgivningsförhållanden | |
| Kapslingsklass | IP20 |
| Drifttemperatur | -25 °C ... 55 °C |
| Omgivningstemperatur (lagring/transport) | -25 °C ... 85 °C |
| Tillåten relativ luftfuktighet (drift) | 75 % ... 85 % (i området från -25 °C ... +55 °C bör lämpliga åtgärder mot ökad luftfuktighet (> 85 %) vidtas.) |
| Tillåten luftfuktighet (lagring/transport) | 75 % ... 85 % (En lätt daggbildning under kort tid får tillfälligtvis finnas på ytterkapseln, t.ex. när plinten används av ett fordon i ett slutet utrymme.) |
| Monteringssätt | DIN-skenemontage |
