SAC-3P-M8FS/100/10,0 GY IN
-
Givar-/ställdonskablage
1539088
Givar-/ställdonskablage, PUR/PVC, grå RAL 7001, fri kabelände, på Honkontakt rak M8, kodning: A, kabellängd: 10 m
Produktdetaljer
| Produkttyp | Givar-/ställdonskablage |
| Skärmad | nej |
| Kodning | A |
| Mekaniska data | |
| Anslutningsfrekvens | ≥ 100 |
| Anslutning 1 | |
| Konstruktion | fri kabelände |
| Anslutning 2 | |
| Konstruktion | Honkontakt rak M8 |
| Kodningstyp | A |
| Kabellängd | 10 m |
| PUR/PVC grå [100] | |
| Måttskiss |
|
| Kabelvikt | 27 kg/km |
| Poltal | 3 |
| Skärmad | nej |

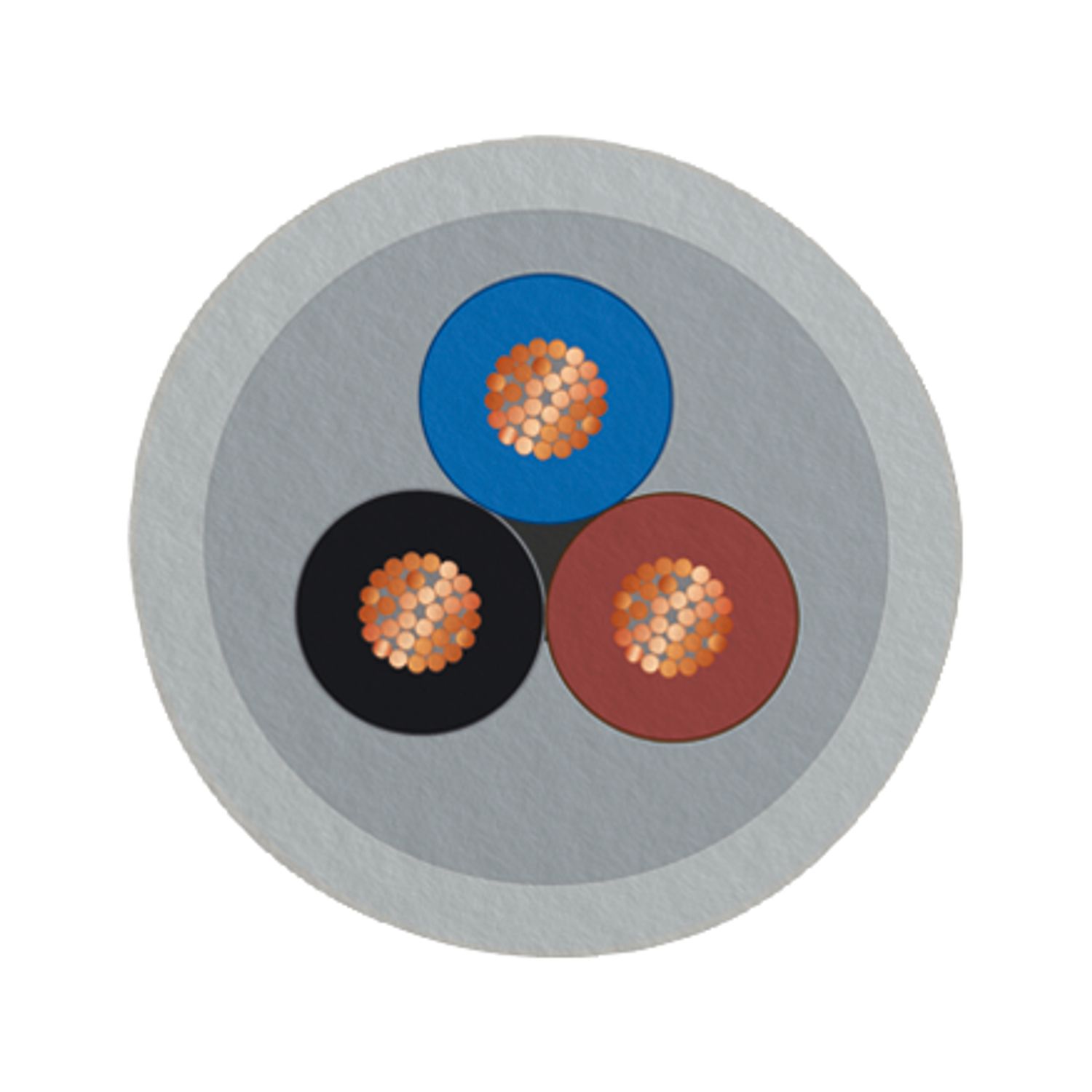

| Ledartyp | PUR/PVC grå [100] |
| Uppbyggnad signalkabel | 32x 0,10 mm |
| AWG signalledning | 24 |
| Kabeldiameter | 0,25 mm² |
| Tråddiameter inklusive isolering | 1,32 mm ±0,02 mm |
| Ledarens ytterdiameter | 4,40 mm ±0,2 mm |
| Yttermantel, material | PUR |
| Yttermantel / färg | grå RAL 7001 |
| Material ledare | blank Cu-ledare |
| Material, ledarisolation | PVC |
| Enkelledare, färg | brun, blå, svart |
| Väggtjocklek isolering | ≥ 0,23 mm (Ledarisolering) |
| ≥ 0,38 mm (Ytterhölje) | |
| ca. 3,50 mm ±0,1 mm (Innermantel) | |
| totalkabling | 3 ledare längstvinnade |
| Ledarmotstånd max. | max. 78 Ω/km (vid 20 °C) |
| Isolationsmotstånd | ≥ 100 MΩ*km (vid 20 °C) |
| Märkspänning kabel | ≤ 300 V |
| Isolationsspänning | ≥ 3000 V |
| Minsta böjradie, fast kablage | 22 mm |
| Minsta böjradie, rörligt förlagd | 44 mm |
| Dynamisk lastkapacitet (böjning) | Böjcykler maximalt: 2000000, Böjradie: 44 mm, körväg: 5 m, körhastighet: 3 m/s |
| Flamhärdighet | enligt UL-stil 2464 |
| Drifttemperatur | -25 °C ... 80 °C (Kabel, fast montering) |
| -5 °C ... 80 °C (Kabel, rörlig montering) | |
| Omgivningsförhållanden | |
| Drifttemperatur | -25 °C ... 90 °C (Hane/hona) |
| -25 °C ... 80 °C (Kabel, fast montering) | |
| -5 °C ... 80 °C (Kabel, rörlig montering) | |
