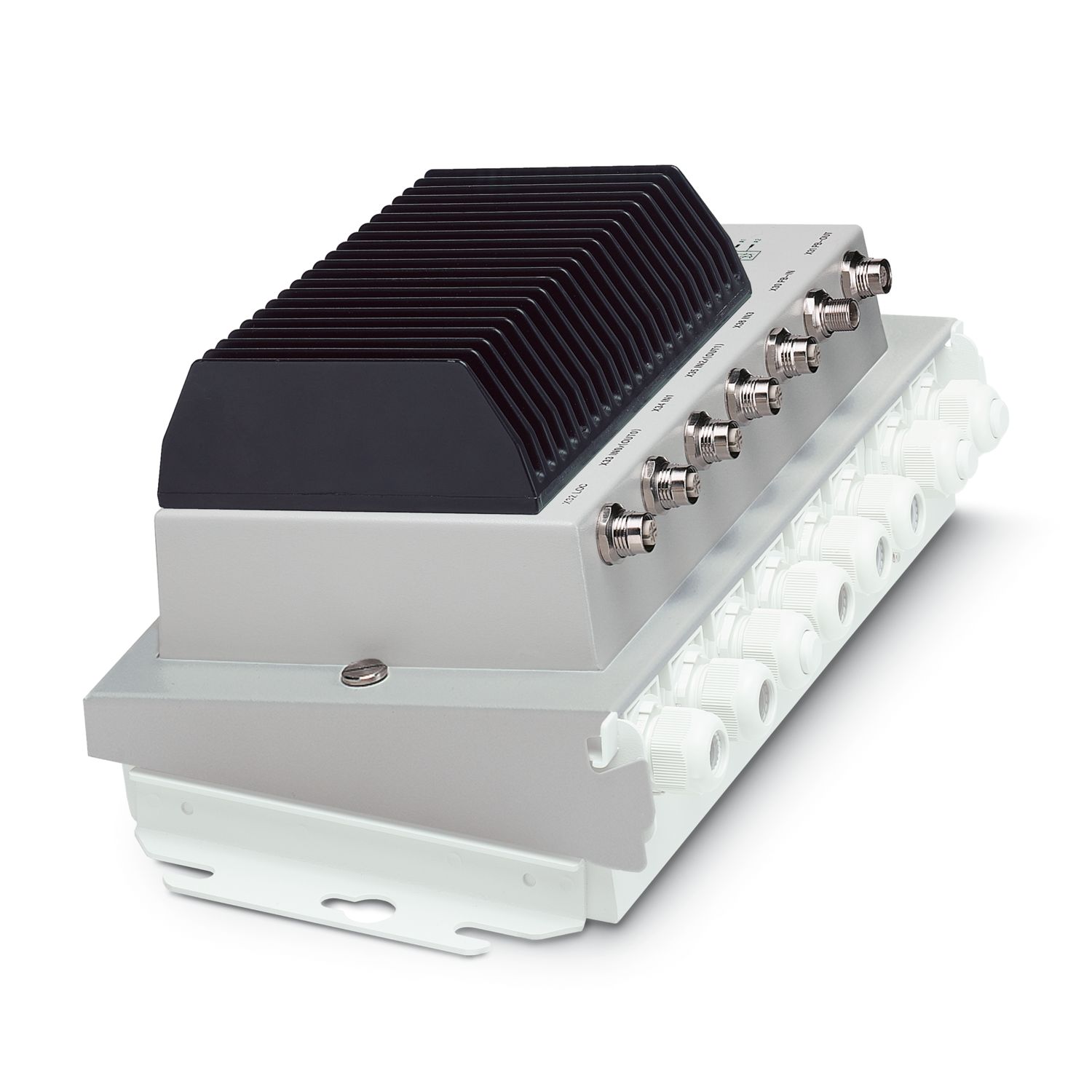

PB IP 400 ME-VFD-3A - Frekvensomriktare - 2734785

Anmärkning

Användningsbegränsning
EMC-anvisning	EMC: klass-A-produkt, se tillverkarförklaring i nedladdningsområdet

Artikelegenskaper

Konstruktion	Stand-Alone
Diagnosmeddelanden	Nätbortfall, fasavbrott Felmeddelande i diagnos-kod (buss) samt indikation via LED ERR på modulen
	Motorstickpropp är inte jackad, motortemperatur överskriden, termistorkabel kortsluten Felmeddelande i diagnos-kod (buss) samt indikation via LED ERR på modulen
	Givarförsörjningens bortfall Felmeddelande i diagnos-kod (buss) samt indikation via LED ERR på modulen
	Överström Felmeddelande i diagnos-kod (buss) samt indikation via LED ERR på modulen
	Utgångssteg kan ej styras Felmeddelande i diagnos-kod (buss) samt indikation via LED ERR på modulen
	Kortslutning eller överlast på de digitala utgångarna Meddelande i diagnostik-kod
	Modulfel efter fel i självtest Meddelande på Master

Elektriska egenskaper

Försörjning: Modulelektronik
Anslutningstyp	POWER-COMBICON
Benämning	Plintlist X13 och X15
Poltal	2
Tillåten ledardiameter	1,5 mm² ... 4 mm²
Pg-genomföring	Pg16R
Spänningsförsörjning	24 V DC (U_S1)
Spänningsområde	20 V DC ... 30 V DC (inklusive rippel)
Strömförsörjning	typ. 300 mA (vid U_S1 = 24 V; plus de digitala in-/utgångarnas ström)
rippel	Tillåten rippel 3,6 V_SS inom det tillåtna spänningsområdet
Strömbelastning maximal	16 A
Derating	från 20 °C: 0,3A/K
Galvanisk isolation/isolation av spänningsområden
Isolationsspänning: Fjärrbuss / spänningsförsörjning U_S1	350 kV AC, 50 Hz, 1 min
Isolationsspänning: Matningsspänning U_S1 /400-V-nivå	1,2 kV AC, 50 Hz, 1 min
Isolationsspänning: Försörjningsspänning U_S1 /bromsrelä	1,2 kV AC, 50 Hz, 1 min
Isolationsspänning: Försörjningsspänning U_S1 /termistoringångar	1,2 kV AC, 50 Hz, 1 min
Isolationsspänning: Lokalbuss/400-V-nivå	1,2 kV AC, 50 Hz, 1 min
Isolationsspänning: Fjärrbuss/bromsrelä	1,2 kV AC, 50 Hz, 1 min
Isolationsspänning: Fjärrbuss/termistoringångar	1,2 kV AC, 50 Hz, 1 min

Ingångsdata

Digital: Digitala ingångar
Antal ingångar	4
Anslutningstyp	M12-kontakt, A-kodad
Anslutningsteknik	3-, 4-ledare
Poltal	5
Ingångsspänning	24 V DC (U_S1)
Ingångsspänningsområde "0"-signal	-30 V ... 5 V (binär "0")
Ingångsspänningsområde "1"-signal	13 V ... 30 V (binär "1")
Filtreringstid	3 ms
Typisk ingångsström per kanal	ca. 5 mA (vid U_S1= 24 V)

Gränssnitt

PROFIBUS-gränssnitt
Anslutningstyp	M12-kontakt, B-kodad
Betecknings anslutningsställe	M12-kontakt; X30 (IN) och X31 (OUT)
Poltal	5
Tillåten ledardiameter	0,25 mm² ... 0,75 mm² (flexibel)

Signalering

Diagnosmeddelanden
Diagnostik	Nätbortfall, fasavbrott
Meddelande	Felmeddelande i diagnos-kod (buss) samt indikation via LED ERR på modulen
Diagnosmeddelanden
Diagnostik	Motorstickpropp är inte jackad, motortemperatur överskriden, termistorkabel kortsluten
Meddelande	Felmeddelande i diagnos-kod (buss) samt indikation via LED ERR på modulen
Diagnosmeddelanden
Diagnostik	Givarförsörjningens bortfall
Meddelande	Felmeddelande i diagnos-kod (buss) samt indikation via LED ERR på modulen
Diagnosmeddelanden
Diagnostik	Överström
Meddelande	Felmeddelande i diagnos-kod (buss) samt indikation via LED ERR på modulen
Diagnosmeddelanden
Diagnostik	Utgångssteg kan ej styras
Meddelande	Felmeddelande i diagnos-kod (buss) samt indikation via LED ERR på modulen
Diagnosmeddelanden
Diagnostik	Kortslutning eller överlast på de digitala utgångarna
Meddelande	Meddelande i diagnostik-kod
Diagnosmeddelanden
Diagnostik	Modulfel efter fel i självtest
Meddelande	Meddelande på Master

Mått

Bredd	410 mm
Höjd	214 mm
Djup	150 mm
Borrhålsavstånd	386 mm

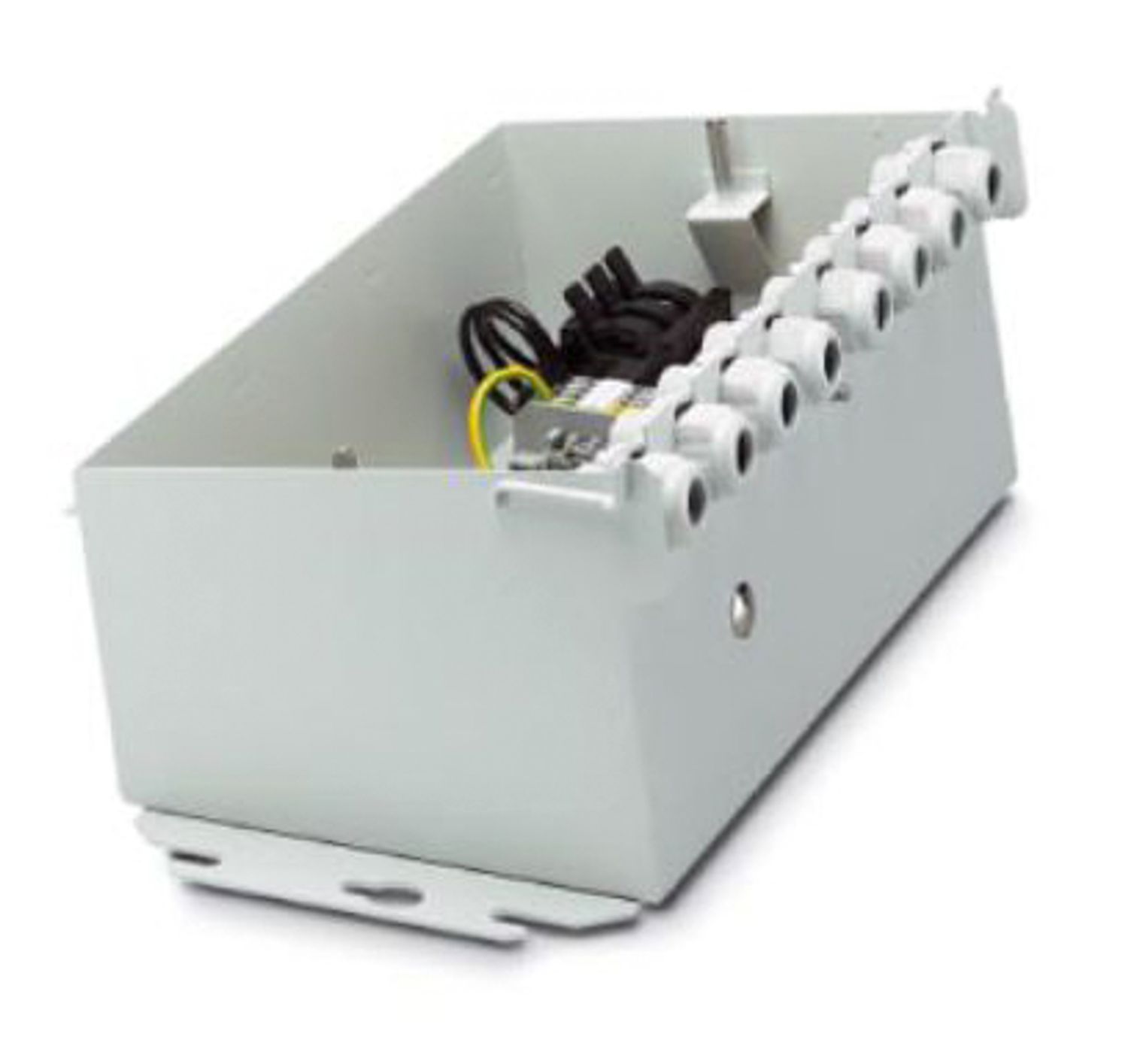

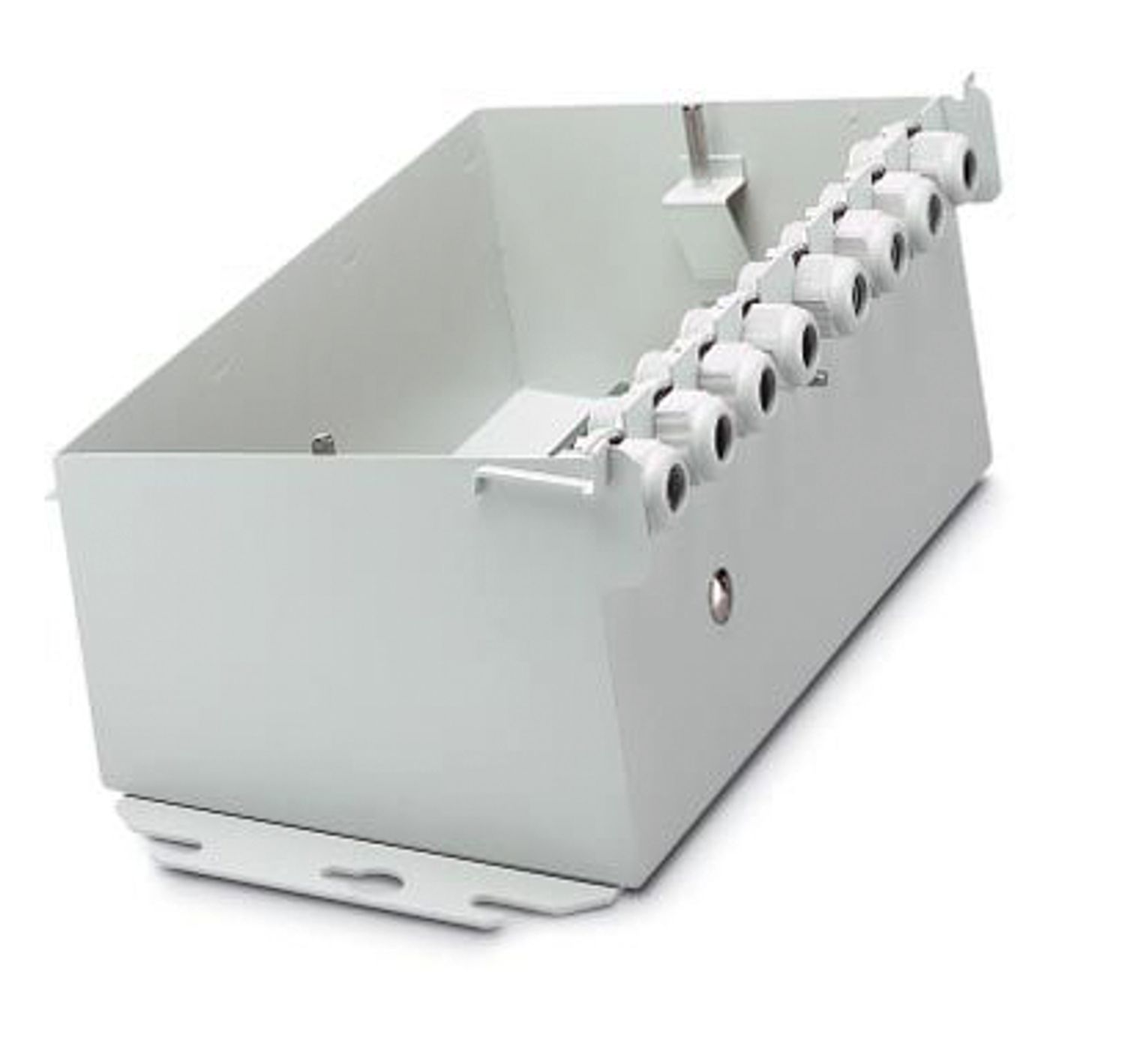

Hänvisning till måttangivelser	Kapslingsdimensioner för kapslingsöver- och -underdel med ögla för montering

Mekaniska egenskaper

Tekniska data
Borrhålsavstånd	386 mm

Miljö- och livslängdsvillkor

Omgivningsförhållanden
Kapslingsklass	IP54
Drifttemperatur	-15 °C ... 40 °C (utan derating)
Anmärkning	Driftanvisning Ledningsskydd av nättilledningen maximalt 20 A, beakta derating hos POWER-COMBICON-stickkontakten
	Driftanvisning Tillåten nätform TN-nät, TT-nät, IT-nät på förfrågan
Lufttryck (drift)	86 kPa ... 106 kPa (upp till 2000 m ö.h.)
Lufttryck (lagring/transport)	86 kPa ... 106 kPa (upp till 2000 m ö.h.)
Omgivningstemperatur (lagring/transport)	-25 °C ... 75 °C
Tillåten relativ luftfuktighet (drift)	4 % ... 100 % (ingen daggbildning)
Tillåten luftfuktighet (lagring/transport)	75 % (en lätt daggbildning under kort tid får tillfälligtvis finnas på ytterkapseln)

Standarder och bestämmelser

Skyddsklass	I (IEC 61140, EN 61140, VDE 0140-1)
Emission	Kontroll av Klass A enligt EN 50081-2:1993 störningsutsändande kapsel EN 55011:1991
Luft- och krypsträckor
Luft- och krypsträckor	enligt EN 50178: 1998

Artikelnr	2734785
Antal/förp.	1 Styck
Minsta beställningsantal	1 Styck
Försäljningskod	DRFAAB
Produktnyckel	DRFAAB
Katalogsida	Sida 433 (AX-2009)
GTIN	4017918974206
Vikt per styck (inklusive förpackning)	5 174,1 g
Vikt per styck (exklusive förpackning)	5 174 g
Ursprungsland	DE

EU RoHS
Uppfyller kraven enligt RoHS-direktivet	Ja
undantagsregler i den mån de är kända	6(c), 7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 En artikelberoende RoHS-deklarationstabell för Kina hittar du i respektive artikels nedladdningsområde under ”Tillverkarförklaring”. För alla artiklar med EFUP-E görs och krävs ingen RoHS-deklarationstabell för Kina.
EU REACH SVHC
Hänvisning till möjliga ämnen i REACH (CAS-nummer)	Lead (CAS-nummer: 7439-92-1)
