FL WLAN 2010
-
Radiosignalmodul
1119246
WLAN Access Point, Client, Mesh med 2 eksterne antennetilkoblinger (RSMA-F), IP20, temperaturområde: -40 °C … +60 °C, WLAN 802.11a, b, g, n, frekvens: 2,4 GHz, 5 GHz, tilkoblinger: COMBICON 9 V DC ... 32 V DC, RJ45: til LAN, Web, http/https, CLI, REST-API
Gratis nedlasting tilgjengelig.
Nedlastinger
Produktdetaljer
| Merknad for bruk | |
| Merknad for bruk | Kun for industriell bruk |
| Produkttype | Radiosignalmodul |
| Anvendelse | Ethernet |
| Byggform | Stand-Alone |
| Isolasjonsegenskaper | |
| Forurensningsgrad | 2 |
| Radiokort | |
| Antall | 1 |
| Utførelse | IEEE 802.11 a/b/g/n 2,4 GHz og 5 GHz opptil 300 Mbit/s |
| Monteringsinformasjon | fastmontert |
| Maksimalt effekttap ved nominelle betingelser | 4,1 W |
| Forsyning: Modulelektronikk | |
| Tilkoblingsteknikk | COMBICON |
| Tilkoblingstype | Push-in-fjærtilkobling |
| Merknad til tilkoblingstype | Anbefalt ledningstverrsnitt: 0,75 mm² |
| Anbefalt endehylse: Tilkoblingslengde 10 mm | |
| Anbefalt krympetang: Trapes eller firkant | |
| Betegnelse | 1128752 FMC 1,5/ 3-ST-3,5-RF GY35BD1-3 |
| Poltall | 3 |
| Tverrsnittsområde AWG | 24 ... 16 (Kobberkabler som er klassifisert for 75 °C (UL)) |
| Forsyningsspenning | 24 V DC (SELV) |
| Forsyningsspenningsområde | 9 V DC ... 32 V DC (PELV/SELV) |
| 9 V DC ... 32 V DC (SELV/PELV) | |
| Forsyningsstrøm | typ. 170 mA (ved 24 V DC) |
| Strømopptak | maks. 600 mA (ved 9 V DC) |
| 1128752 FMC 1,5/ 3-ST-3,5-RF GY35BD1-3 | |
| Tilkoblingstype | Push-in-fjærtilkobling |
| Ledertverrsnitt entrådet | 0,2 mm² ... 1,5 mm² |
| Ledertverrsnitt flertrådet | 0,2 mm² ... 1,5 mm² |
| Ledertverrsnitt AWG | 24 ... 16 |
| Avisoleringslengde | 10 mm |
| Antenne | |
| Antall | 2 |
| Merknad til tilkoblingstype | MIMO |
| Funksjoner | |
| Konfigurering | Web-based Management, automatiserbar CLI |
| Quality of Service (QoS) | Ja |
| Sikkerhet | 802.11i |
| WPA PSK (preshared key) | |
| WPA2 | |
| AES | |
| TKIP | |
| MAC-filter | |
| Støtter 802.1x / radius | |
| Radiotillatelser | Europa, andre land i e-shop |
| Nasjonal støtte | Belgia |
| Bulgaria | |
| Danmark | |
| Tyskland | |
| Estland | |
| Finland | |
| Frankrike | |
| Hellas | |
| Storbritannia | |
| Irland | |
| Italia | |
| Letland | |
| Liechtenstein | |
| Litauen | |
| Luxembourg | |
| Malta | |
| Nederland | |
| Norge | |
| Østerrike | |
| Polen | |
| Portugal | |
| Romania | |
| Sverige | |
| Sveits | |
| Slovakia | |
| Slovenia | |
| Spania | |
| Tsjekkia | |
| Ungarn | |
| Kypros (rep.) | |
| Kina | |
| Japan | |
| Sør-Korea | |
| Ethernet (RJ45) | |
| Antall grensesnitt | 1 |
| Tilkoblingstype | RJ45 |
| Merknad til tilkoblingstype | Autonegotiation og autocrossing |
| Overføringshastighet | 10/100 MBit/s |
| Overføringsfysikk | Kobber |
| Overføringslengde | 100 m (pr. segment) |
| Antall kanaler | 1 (RJ45-porter) |
| Wireless | |
| Betegnelse | Trådløs LAN |
| Tilkoblingstype for antenne | RSMA (female) |
| Frekvensbånd | 2,4 GHz |
| 5 GHz | |
| Radiosignalstandard | WLAN |
| IEEE 802.11 | |
| a | |
| b | |
| g | |
| n | |
| Wi-Fi 4 | |
| Sendeeffekt | maks. 19 dBm (med to antenner) |
| Antall radiosignalgrensesnitt | 1 IEEE 802. 11 a/b/g/n |
| Tilkoblingsbare radiosignalmoduler | 60 (I Access Point Mode) |
| Målskisse |
|
| Bredde | 63 mm |
| Høyde | 26 mm |
| Dybde | 113 mm |
| Merknader til målangivelser | Oppbyggingsmål uten pluggforbinder |
| Material bunnplate | Trykkstøpt sink, forniklet |
| Husmateriale | PC |
| Miljøforhold | |
| Omgivelsestemperatur (drift) | -40 °C ... 60 °C |
| Beskyttelsesgrad | IP20 |
| Lufttrykk (drift) | 800 hPa ... 1080 hPa (opptil 2000 m over havet) |
| Lufttrykk (lagring/transport) | 660 hPa ... 1080 hPa (opptil 3500 m over havet) |
| Omgivelsestemperatur (lagring/transport) | -40 °C ... 85 °C |
| Tillatt luftfuktighet (drift) | 5 % ... 95 % (ikke kondenserende) |
| Tillatt luftfuktighet (lagring/transport) | 5 % ... 95 % (ikke kondenserende) |
| ATEX | |
| Merking | II 3 G Ex ec IIC T4 Gc |
| Sertifikat | UL 21 ATEX 2514X |
| Referanser til standard | EN IEC 60079-0 |
| EN IEC 60079-7 | |
| IECEx | |
| Merking | Ex ec IIC T4 Gc |
| Sertifikat | IECEx ULD 21.0003X |
| Referanser til standard | IEC 60079-0 |
| IEC 60079-7 | |
| CCC / China-Ex | |
| Merking | Ex ec IIC T4 Gc |
| Sertifikat | 2021122310114455 |
| Utlading av statisk elektrisitet | |
| Standarder/bestemmelser | EN 61000-4-2 |
| Utlading av statisk elektrisitet | |
| Kontaktutladning | ± 6 kV |
| Indirekte utlading | ± 6 kV |
| Elektromagnetisk HF-felt | |
| Standarder/bestemmelser | EN 61000-4-3 |
| Elektromagnetisk HF-felt | |
| Frekvensområde | 80 MHz ... 100 MHz |
| Prøvefeltstyrke | 10 V/m |
| Frekvensområde | 1000 MHz ... 6000 MHz |
| Prøvefeltstyrke | 3 V/m |
| Raske transienter (burst) | |
| Standarder/bestemmelser | EN 61000-4-4 |
| Raske transienter (burst) | |
| Merknad | ±2,2 kV |
| Støtstrømbelastning (Surge) | |
| Standarder/bestemmelser | EN 61000-4-5 |
| Støtstrømbelastning (Surge) | |
| Signal | ± 0,5 kV (symmetrisk) |
| ± 1 kV (asymmetrisk) | |
| Ledningsført påvirkning | |
| Standarder/bestemmelser | EN 61000-4-6 |
| Ledningsført påvirkning | |
| Frekvensområde | 0,15 MHz ... 80 MHz |
| Spenning | 10 V |
| Støyemisjon | |
| Standarder/bestemmelser | EN 55022 |
| Testresultat | Klasse B |

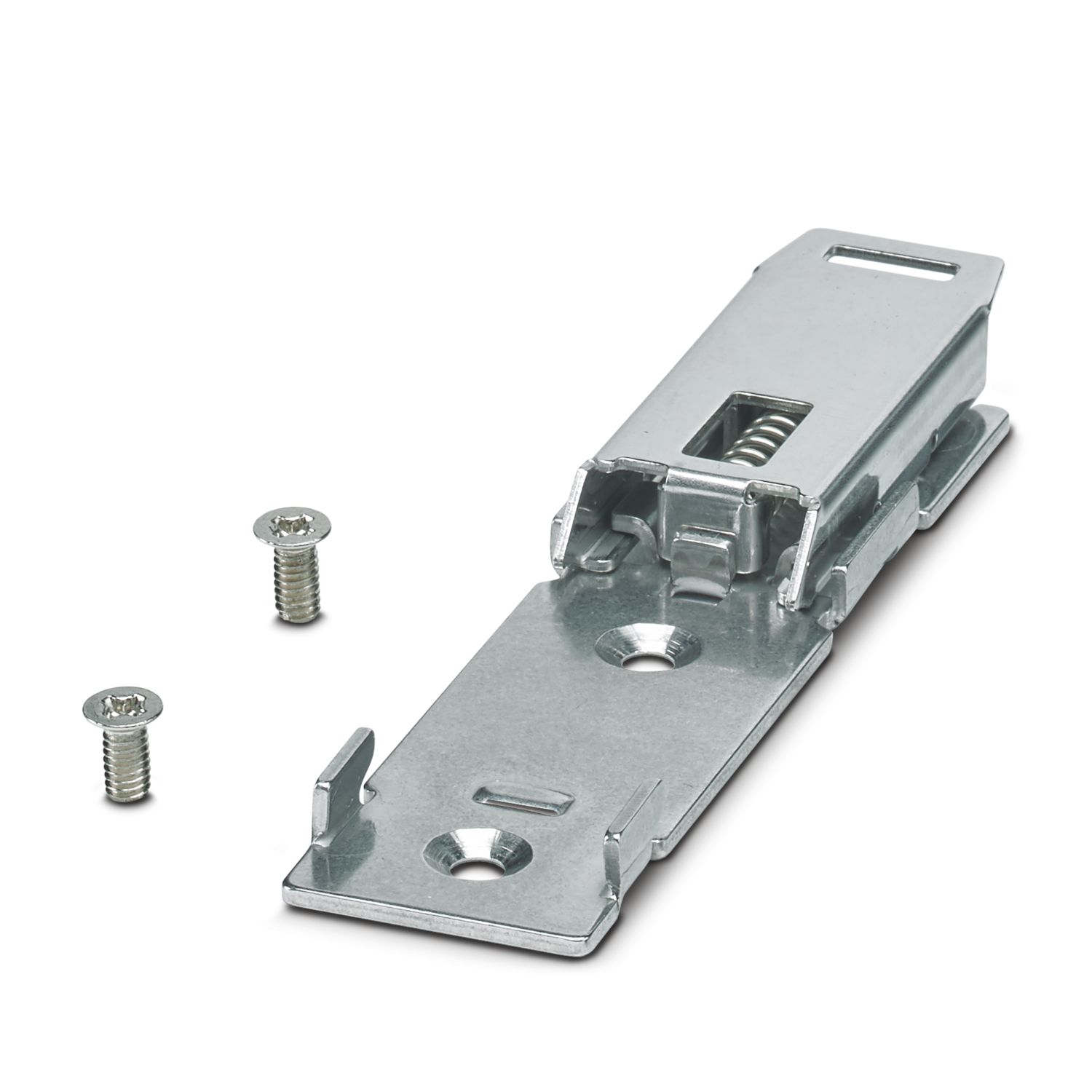

| Monteringstype | Veggmontering, skinneadapter som opsjon |
| Monteringsinformasjon | Antenner inngår ikke i leveransen |
