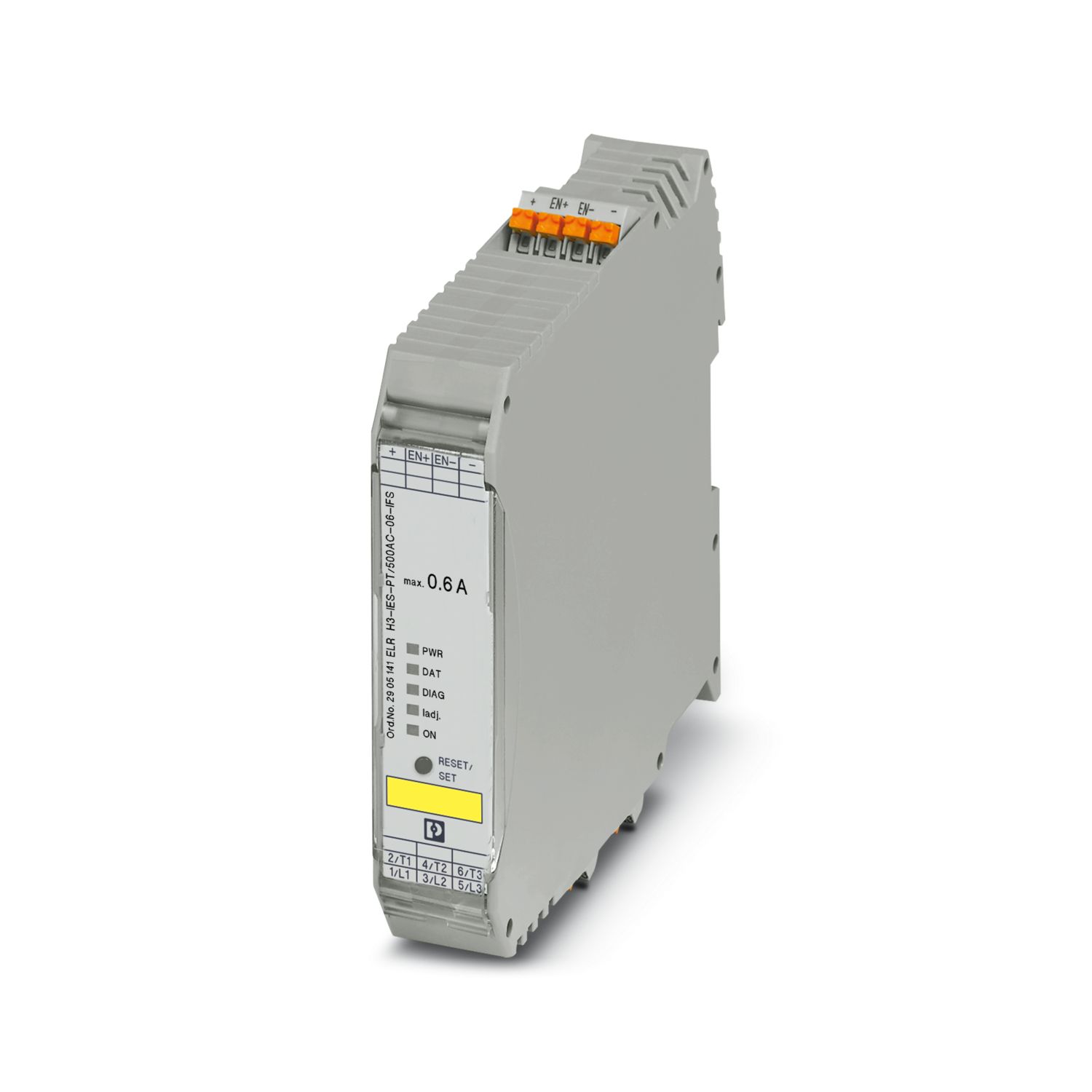

ELR H3-IES-PT/500AC-06-IFS - Hybrid-motorstarter - 2905141

Produkttype	Hybridmotorstartere
Produktserie	CONTACTRON
Driftsmodus	100 % ED

Antall faser	3
Type motorstarter	Direktestarter
Koblingsfrekvens	≤ 2 Hz (Lastavhengig)
Maksimalt effekttap ved nominelle betingelser	0,5 W
Koblingsfrekvens	≤ 2 Hz (Lastavhengig)
Maks. effekttap	2,5 W
Min. effekttap	0,88 W
Tilordningstype	1
Forsyning
Merke-styrestrømkretsmatespenning U_S	24 V DC
Styrematespenningsområde	19,2 V DC ... 30 V DC
Merke-styrematestrøm I_S	60 mA
Beskyttelseskobling	Overspenningsbeskyttelse
Beskyttelseskobling		Polaritetsbeskyttelse; Parallellpolaritetsbeskyttelsesdiode
Isolasjonsegenskaper
Merkeisolasjonsspenning	550 V
Merkestøtspenning	6 kV
Overspenningskategori	III
Forurensningsgrad	2
Isolasjonsegenskaper mellom styreinngangs- og styrematespenning og hjelpestrømskrets til hovedstrømskretsen	Sikkert skille (IEC 60947-1)
Isolasjonsegenskaper mellom styreinngangs- og styrematespenning til hovedstrømskretsen	Sikkert skille (IEC 60947-1) ved hjelpestrømskrets ≤ 300 V AC
		Sikkert skille (EN 50178) ved hjelpestrømskrets ≤ 300 V AC
Hurtigutkobling
Reaksjonsterskel	> 10 A
Reaksjonstid	< 0,5 s

Styring
Betegnelse inngang	Enable-inngang
Merk	Enable-inngangen er kompatibel med signaler med overlagring (halvlederutgangssignaler med testimpuls med maks. 3 ms varighet), Lystastimpulser på maks. 4 ms tolereres, uten at sikkerhetsfunksjonen påvirkes.
Merke-betjeningsspenning U_C	24 V DC
Betjeningsspenningsområde	19,2 V DC ... 30 V DC
Merkebetjeningsstrøm I_C	7 mA
Koblingsterskel	9,6 V ("0"-signal)
Koblingsterskel		19,2 V ("1"-signal)
Koblingsnivå	< 5 V DC (for NØDSTOPP)
Typisk utkoblingstid	< 30 ms
Beskyttelseskobling	Polaritetsbeskyttelse

AC-utgang
Merkedriftsspenning U_e	500 V AC
Driftsspenningsområde	42 V AC ... 550 V AC
Merkedriftsstrøm I_e	0,6 A (AC-51)
Merkedriftsstrøm I_e		0,6 A (AC-53a)
Nettfrekvens	50/60 Hz
Laststrømsområde	75 mA ... 600 mA (se derating)
Utløsediagram i henhold til IEC 60947-4-2	Class 10
Avkjølingstid	20 min (for auto-reset)
Lekkstrøm	0 mA
Beskyttelseskobling	Overspenningsbeskyttelse; Varistor

Styrekrets
Tilkoblingstype	Innstikkstilkobling
Avisoleringslengde	10 mm
Ledertverrsnitt entrådet	0,2 mm² ... 2,5 mm²
Ledertverrsnitt flertrådet	0,2 mm² ... 2,5 mm²
Ledertverrsnitt AWG	24 ... 14
Lastkrets
Tilkoblingstype	Innstikkstilkobling
Avisoleringslengde	10 mm
Ledertverrsnitt entrådet	0,2 mm² ... 2,5 mm²
Ledertverrsnitt flertrådet	0,2 mm² ... 2,5 mm²
Ledertverrsnitt AWG	24 ... 14

Statusindikator	LED (gul)
Driftsspenningsindikator	LED grønn
Feilindikator	LED rød

Bredde	22,5 mm
Høyde	107,5 mm
Dybde	114 mm

Automatisering

Forbindelse

Forsyne, lade og beskytte

Koble, måle og overvåke

Merke, montere og installere

ELR H3-IES-PT/500AC-06-IFS - Hybrid-motorstarter

2905141

Produktdetaljer

ETIM

UNSPSC

Kompatible produkter

Dine fordeler

Miljøforhold
Beskyttelsesgrad	IP20
Omgivelsestemperatur (drift)	-5 °C ... 60 °C (Vær oppmerksom på deratingen)
Omgivelsestemperatur (lagring/transport)	-40 °C ... 80 °C
Høydenivå	≤ 2000 m

ATEX
Merking	 II (2) G [Ex eb] [Ex db] [Ex pxb]
Merking		 II (2) D [Ex tb] [Ex pb]
Sertifikat	PTB 15 ATEX 3000
UL-godkjennelse
Sertifikat	NLDX.E228652
Sertifikat		NRNT.E172140
Safety Integrity Level (SIL, IEC 61508)
Merking	≤ 3
Merk	Sikker utkobling
Safety Integrity Level (SIL, IEC 61508)
Merking	2
Merk	Motorbeskyttelse
Performance Level (ISO 13849)
Merking	e
Merk	Sikker utkobling
Kategori (ISO 13849)
Merking	≤ 3
Merk	Sikker utkobling
UL-data
SCCR	100 kA (480 V AC (sikring 30 A class CC / 30 A class J (High-Fault)))
SCCR		5 kA (480 V AC (sikring 20 A RK5 (Standard-Fault)))
FLA	0,6 A (480 V AC)
Group installation	20 A (class RK5, SCCR 5kA (480 V AC), #24 - 14 AWG max. solid and stranded)
Group installation		30 A (class CC or J, SCCR 100kA (480 V AC), #24 - 14 AWG max, solid and stranded)
Category code	NLDX / NRNT
Horsepower ratings	-

Standarder / bestemmelser
Standarder/bestemmelser	IEC 60947-1
		EN 60947-4-2
		IEC 61508
		ISO 13849

Monteringstype	Skinnemontering
Monteringsinformasjon	kan rekkeplasseres, se derating for avstand
Monteringsposisjon	loddrett (monteringsskinne vannrett, motorutgang nede)

Artikkelnummer	2905141
Pakkestørrelse	1 Stk.
Minimum bestillingsmengde	1 Stk.
Rabattgruppe	31BCK
Produktnøkkel	DK7431
GTIN	4046356920490
Vekt pr. stk. (inkl. forpakning)	290 g
Vekt pr. stk. (ekskl. forpakning)	285,7 g
Tolltariffnummer	85371098
Opprinnelsesland	DE

EU RoHS
Oppfyller kravene iht. RoHS-direktivet	Ja
unntak så sant de er kjente	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Du finner en artikkelrelatert deklarasjonstabell China RoHS på nedlastingsområdet for de forskjellige artiklene, under "produsenterklæring". For artikler med EFUP-E blir ingen China RoHS deklarasjonstabell utstedt, og er ikke nødvendig.
EU REACH SVHC
Henvisning til REACH-kandidatstoff (CAS-nr.)	Lead (CAS-nr.: 7439-92-1)
