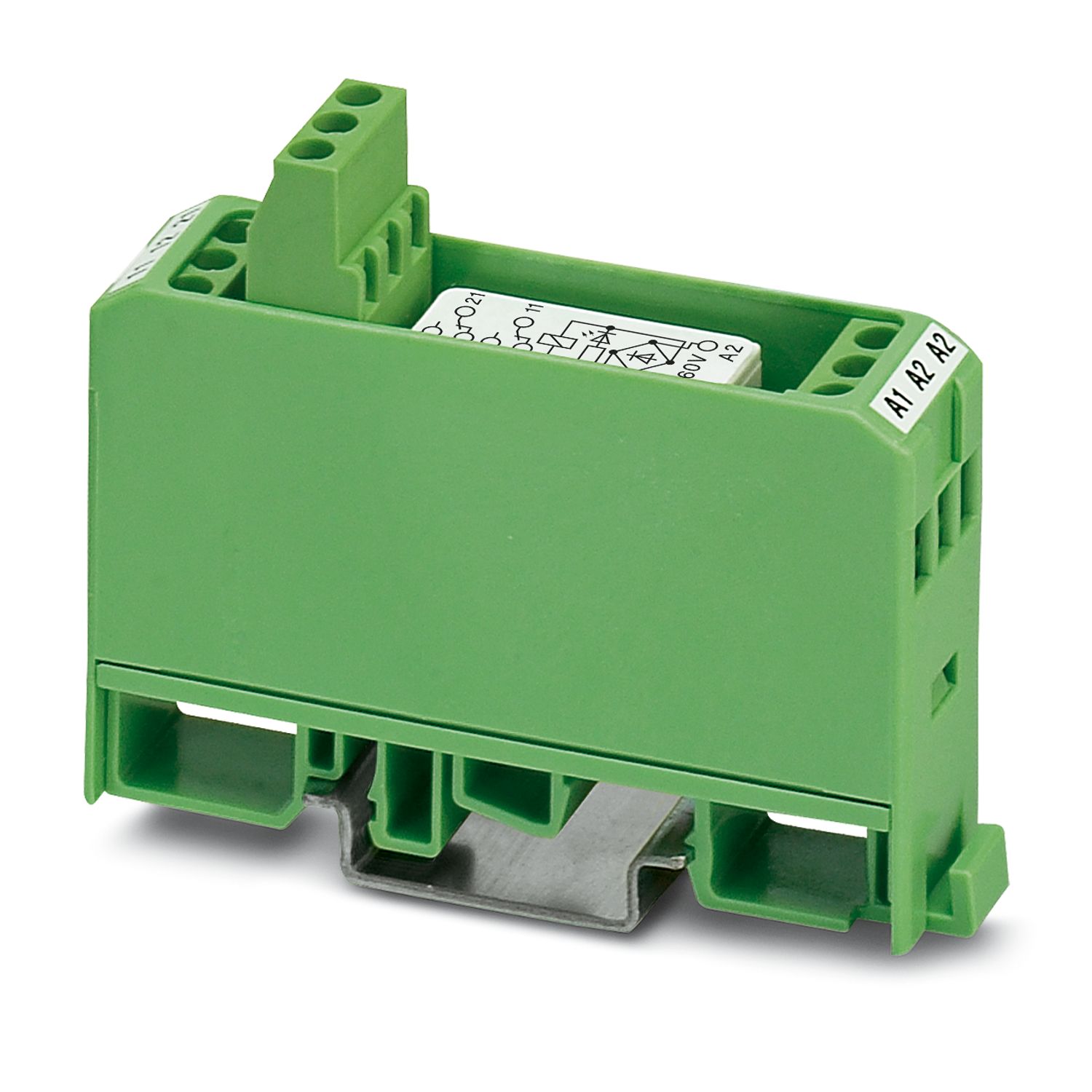

EMG 17-REL/KSR- 60/21-21-LC AU
-
Relämodul
2941442
Relämodul, med fast lödda kortreläer, kontakt (AgNi+Au): små till stora effekter, 2 växlande kontakter, ingångsspänning 60 V AC/DC
Produktdetaljer
| Produkttyp | Relämodul |
| Användning | Universal |
| Driftsätt | 100 % ED |
| Mekanisk livslängd | ca 2x 107 kopplingar |
| Isoleringsegenskaper: luft- och krypsträckor mellan strömkretsarna | |
| Isolering | Basisolering |
| Säker separation, förstärkt isolation och 6 kV mellan ingångsströmkrets och utgångskontaktströmkretsar | |
| Överspänningskategori | II |
| Nedsmutsningsgrad | 2 |
| Isoleringsegenskaper: Luft- eller krypsträckor mellan ingångs- och kontaktströmskretsen (eller utgångskontakt ström) | |
| Isolering | säker frånskiljning, förstärkt isolering |
| Överspänningskategori | III |
| Nedsmutsningsgrad | 2 |
| Status för dataunderhåll | |
| Datum för senaste dataunderhåll | 03.07.2025 |
| Maximal förlusteffekt vid märkvillkor | 0,48 W |
| Isolationsspänning (Spole/kontakt) | 4 kV AC (50 Hz, 1 min., spole/Kontakt) |
| Isolationsspänning (Kontakt/kontakt) | 1 kV AC (50 Hz, 1 min., växlande kontakt/växlande kontakt) |
| luft- och krypsträckor mellan strömkretsarna | |
| Märkisolationsspänning | 260 V AC |
| Märkstötspänning | 2,3 kV |
| Luft- eller krypsträckor mellan ingångs- och kontaktströmskretsen (eller utgångskontakt ström) | |
| Märkisolationsspänning | 260 V AC |
| Märkstötspänning | 6 kV |
| Magetiseringssida | |
| Ingångsmärkspänning UN | 60 V AC/DC |
| Ingångsspänningsområde | 48 V AC/DC ... 66 V AC/DC |
| Ingångsspänningsområde beroende på UN | 0,8 ... 1,1 |
| Drivenhetens kopplingsförhållande | monostabil |
| Typisk ingångsström vid UN | 8 mA |
| Typisk tillslagstid | 8 ms |
| Typisk utlösningstid | 10 ms |
| Skyddskoppling | likriktarbrygga; likriktarbrygga |
| Driftindikering | LED gul |
| Direktstart | |
| Kontaktutförande | Enkelkontakt, 2 växlande |
| Typ av kopplingskontakt | Enkelkontakt |
| Kontaktmaterial | AgNi, hårdförgylld |
| Kopplingsström maximal | 30 V AC |
| 36 V DC | |
| Kontinuerlig strömbegränsning | 50 mA |
| Maximal inkopplingsström | 0,2 A |
| Bryteffekt (resistiv last) maximal | 1,2 W (vid 24 V DC) |
| Direktstart: vid skadat guldskikt | |
| Anmärkning | följande värden gäller vid skadat guldskikt |
| Kopplingsström maximal | 250 V AC/DC |
| Kontinuerlig strömbegränsning | 5 A |
| Maximal inkopplingsström | 6 A |
| Bryteffekt (resistiv last) maximal | 120 W (vid 24 V DC) |
| 95 W (vid 48 V DC) | |
| 60 W (vid 60 V DC) | |
| 40 W (vid 110 VDC) | |
| 55 W (vid 220 VDC) | |
| 1250 VA (vid 250 V AC) | |
| Magetiseringssida | |
| Anslutningstyp | Skruvanslutning |
| Avisoleringslängd | 8 mm |
| Skruvgänga | M3 |
| Ledararea styv | 0,2 mm² ... 4 mm² |
| Ledararea flexibel | 0,2 mm² ... 2,5 mm² |
| Ledarare AWG | 24 ... 12 |
| Kontaktsida | |
| Anslutningstyp | Skruvanslutning |
| Avisoleringslängd | 8 mm |
| Skruvgänga | M3 |
| Ledararea styv | 0,2 mm² ... 4 mm² |
| Ledararea flexibel | 0,2 mm² ... 2,5 mm² |
| Ledarare AWG | 24 ... 12 |
| Bredd | 17,5 mm |
| Höjd | 75 mm |
| Djup | 62,5 mm |
| Färg | grön (RAL 6021) |
| Omgivningsförhållanden | |
| Drifttemperatur | -20 °C ... 40 °C |
| Omgivningstemperatur (lagring/transport) | -20 °C ... 70 °C |
| luft- och krypsträckor mellan strömkretsarna | |
| Normer/föreskrifter | IEC 60664-1 |
| Luft- eller krypsträckor mellan ingångs- och kontaktströmskretsen (eller utgångskontakt ström) | |
| Normer/föreskrifter | IEC 60664-1 |
| Normer / föreskrifter | |
| Normer/föreskrifter | EN 61810-1 |
| Monteringssätt | DIN-skenemontage |
| Montageanvisning | monteras utan avstånd |
| Monteringsläge | valfri |
| Artikelnr | 2941442 |
| Antal/förp. | 10 Styck |
| Minsta beställningsantal | 1 Styck |
| Information | Tillverkas vid beställning (ingen retur) |
| Försäljningskod | DK6146 |
| Produktnyckel | DK6146 |
| GTIN | 4017918080440 |
| Vikt per styck (inklusive förpackning) | 56,86 g |
| Vikt per styck (exklusive förpackning) | 56,8 g |
| Tullnummer | 85364190 |
| Ursprungsland | DE |
UNSPSC
| UNSPSC 21.0 | 39122334 |
| EU RoHS | |
| Uppfyller kraven enligt RoHS-direktivet | Ja |
| undantagsregler i den mån de är kända | 7(a) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
En artikelberoende RoHS-deklarationstabell för Kina hittar du i respektive artikels nedladdningsområde under ”Tillverkarförklaring”. För alla artiklar med EFUP-E görs och krävs ingen RoHS-deklarationstabell för Kina.
|
| EU REACH SVHC | |
| Hänvisning till möjliga ämnen i REACH (CAS-nummer) | Lead (CAS-nummer: 7439-92-1) |
Fördelar
Säker avskiljning mellan spol- och kontaktsida
Integrerad ingångs- och avstörningskoppling
