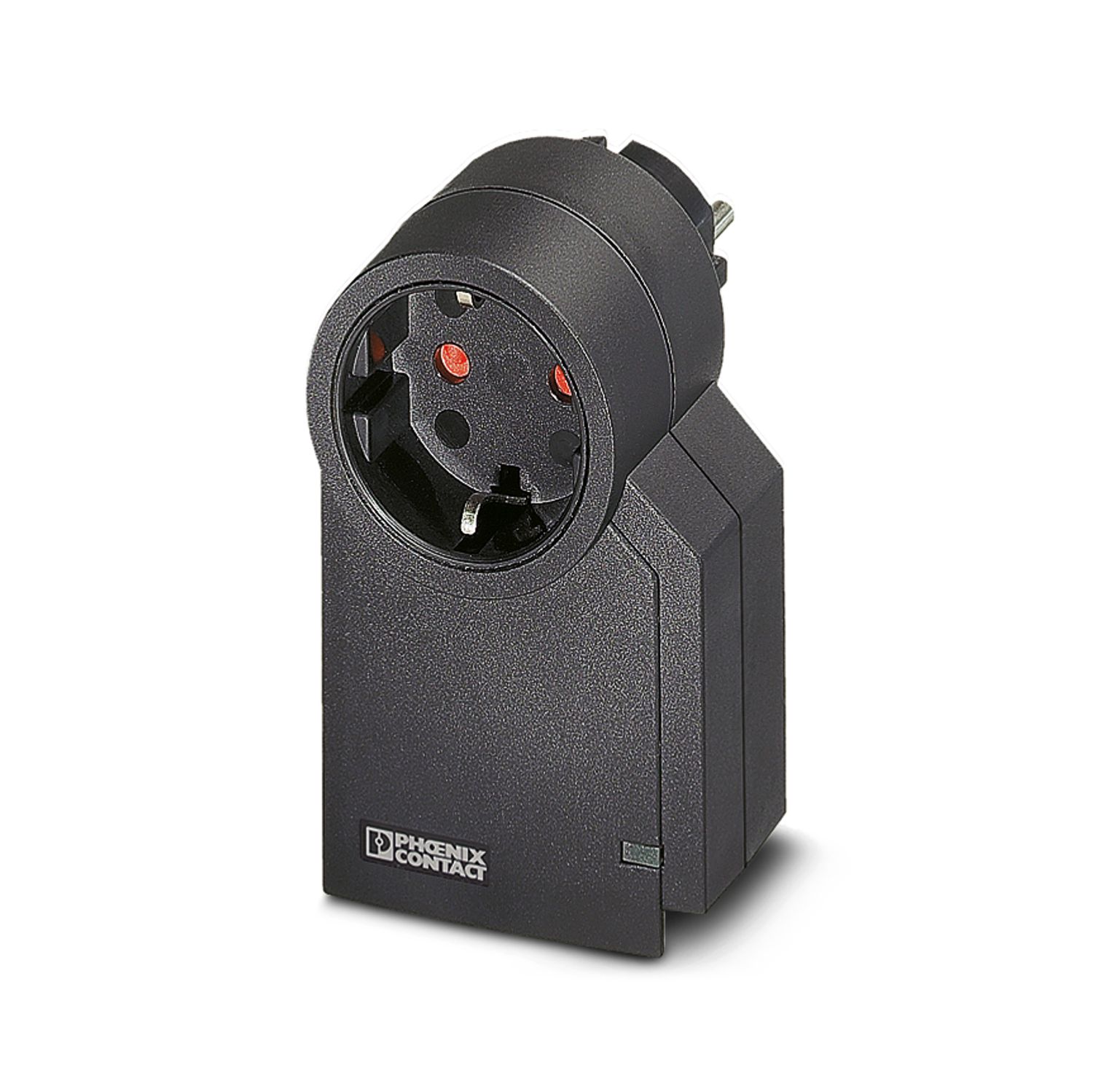

MNT-POWERLINE
-
Överspänningsskyddsenhet typ 3
2858001
Överspänningsskydd för modem i dataöverföringssystem, som POWERLINE och HomePlug, eluttagsadapter (jordad kontakt enl. VDE) för användning i länderna: D, A, I, NL, S, E, N, FIN.
Produktdetaljer
| Produkttyp | Apparatskydd |
| Produktfamilj | MAINTRAB |
| Konstruktion | Adapter |
| Landsspecifikt användbar i | D, A, NL, E, P |
| Signalering överspänningsskydd defekt | optisk |
| IEC provklass | III |
| T3 | |
| EN typ | T3 |
| Måttskiss |
|
| Bredd | 63 mm |
| Höjd | 79 mm |
| Djup | 103,5 mm |
| Brännbarhetsklass enligt UL 94 | V0/HB |

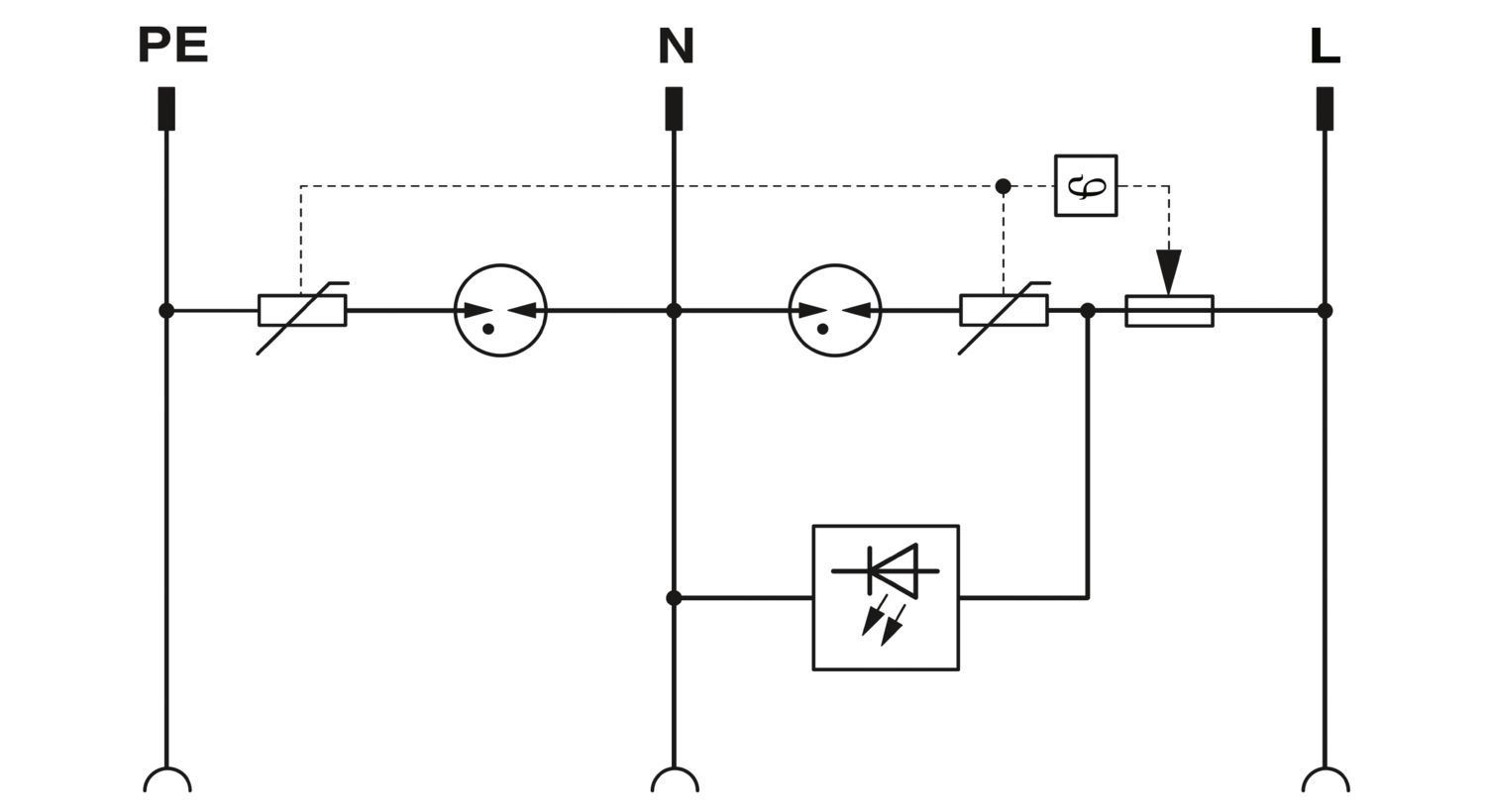

| Kraftriktning | 1L-N & N-PE |
| Märkfrekvens fN | 50 Hz |
| 60 Hz | |
| Maximal kontinuerlig spänning UC (L-N) | 260 V AC |
| Maximal kontinuerlig spänning UC (L-PE) | 260 V AC |
| Nominell belastningsström IL | 16 A (30 °C) |
| Skyddsledarström IPE | ≤ 1 µA |
| Aktiv driftsström IC vid UC | ≤ 4 mA |
| Nominell avledningsström In (8/20) µs | 3 kA |
| Märkavledningsström In (8/20) μs (L-N) | 3 kA |
| Märkavledningsström In (8/20) µs (L-PE) | 3 kA |
| Märkavledningsström In (8/20) μs (N-PE) | 3 kA |
| Maximal avledarström Imax (8/20) µs | 5 kA (summaström) |
| Energiabsorption symmetrisk | 170 J |
| Energiabsorption osymmetrisk | 85 J |
| Skyddsnivå Up (L-N) | ≤ 1,1 kV |
| Skyddsnivå Up (L-PE) | ≤ 1,5 kV |
| Skyddsnivå Up (L/N-PE) | ≤ 1,5 kV |
| Skyddsnivå Up (N-PE) | ≤ 1,5 kV |
| Restspänning vid In | ≤ 0,6 kV (L-N) |
| ≤ 1,2 kV (L-PE) | |
| ≤ 0,6 kV (N-PE) | |
| Tillslagstid tA (L-N) | ≤ 25 ns |
| Tillslagstid tA (L-PE) | ≤ 100 ns |
| Nödvändig försäkring maximal | 16 A (gL/C) |
| Omgivningsförhållanden | |
| Kapslingsklass | IP20 (petskydd) |
| Drifttemperatur | -25 °C ... 75 °C |
| Luft- och krypsträckor | |
| Normer/föreskrifter | VDE 0110-1 / IEC 60664-1 |
| Standarder | |
| Normer/föreskrifter | IEC 61643-1 |
| EN 61643-11/A11 | |
| IEC 60884-1 | |
| DIN VDE 0620-1 | |
| Standarder/föreskrifter | IEC 61643-1 |
| Anmärkning | 2005 |
| Standarder/föreskrifter | EN 61643-11/A11 |
| Anmärkning | 2007 |
| Standarder/föreskrifter | IEC 60884-1 |
| Standarder/föreskrifter | DIN VDE 0620-1 |
| Monteringssätt | Jackning i nätuttag |
