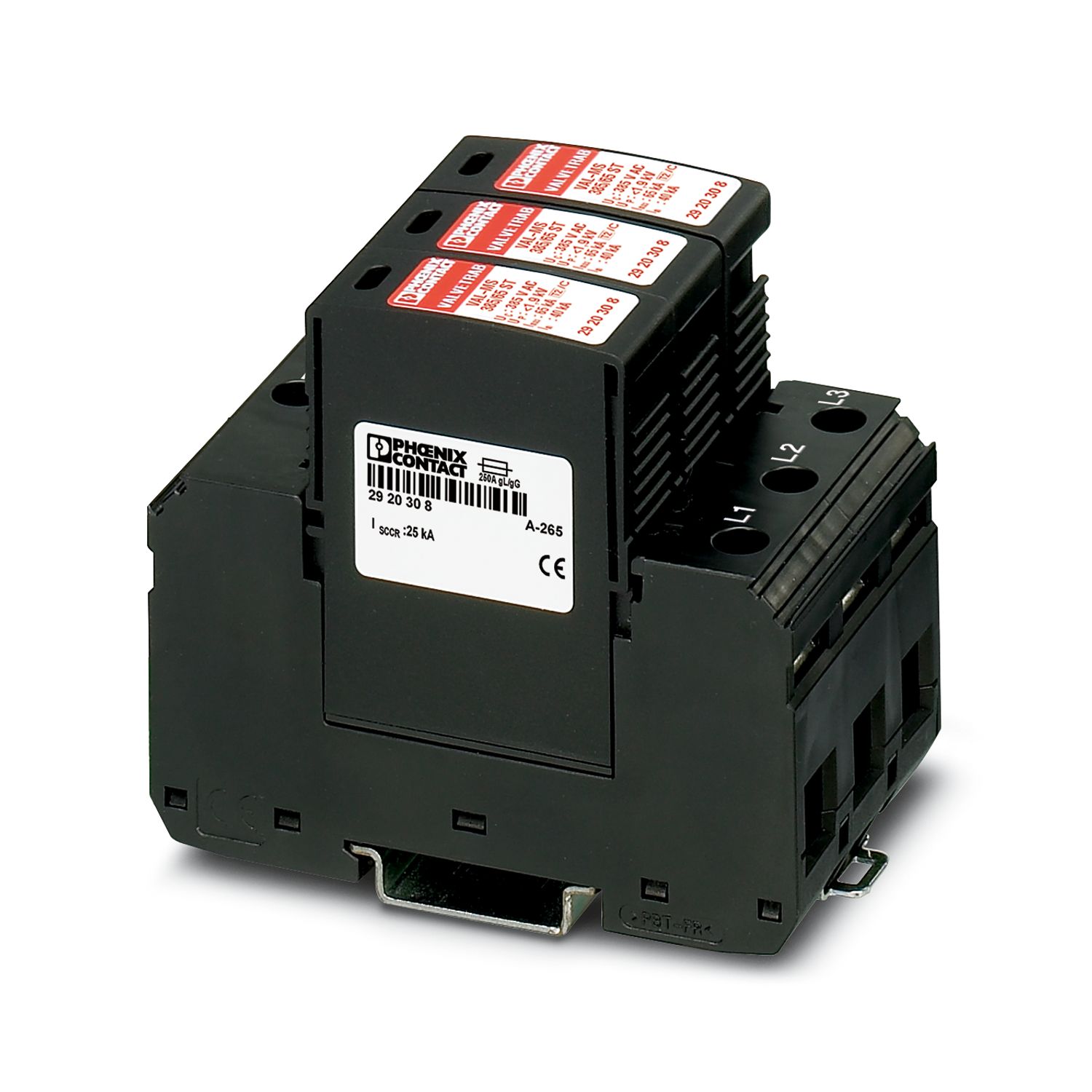

VAL-MS 385/65/3+0
-
Mellanskydd typ 2
2921019
Mellanskydd typ 2 för 4-ledar-strömförsörjningssystem (L1, L2, L3, PE), med plugglåsanordning.
Produktdetaljer
| Produkttyp | Mellanskydd |
| Produktfamilj | VALVETRAB MS |
| IEC provklass | II |
| T2 | |
| EN typ | T2 |
| Strömförsörjningssystem IEC | TN-C |
| Konstruktion | Modul för DIN-skena, uppbyggd i två delar |
| Signalering överspänningsskydd defekt | optisk |
| Isoleringsegenskaper | |
| Överspänningskategori | III |
| Nedsmutsningsgrad | 2 |
| Märkfrekvens fN | 50 Hz (60 Hz) |
| Anslutningstyp | Skruvanslutning |
| Skruvgänga | M5 |
| Åtdragningsmoment | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Avisoleringslängd | 16 mm |
| Ledararea flexibel | 1,5 mm² ... 25 mm² |
| Ledararea styv | 1,5 mm² ... 35 mm² |
| Ledarare AWG | 15 ... 2 |
| Anslutningstyp | Gaffelkabelsko |
| Ledararea flexibel | 1,5 mm² ... 16 mm² |
| Måttskiss |
|
| Bredd | 53,4 mm |
| Höjd | 89,8 mm |
| Djup | 77,5 mm (inkl. bärskena 7,5 mm) |
| Delningsenhet | 3 MOD |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Materialets CTI-värde | 600 |
| Isolationsmaterial | PA 6.6/PBT |
| Materialgrupp | I |
| Kåpans material | PA 6.6 |
| PBT |
| Skyddsvägar | L-PEN |
| Kraftriktning | 3L-PEN |
| Märkspänning UN | 240/415 V AC (TN-C) |
| Märkfrekvens fN | 50 Hz (60 Hz) |
| Maximal kontinuerlig spänning UC | 385 V AC |
| Nominell belastningsström IL | 80 A |
| Skyddsledarström IPE | ≤ 1800 µA |
| Standby-effektförbrukning PC | ≤ 690 mVA |
| Nominell avledningsström In (8/20) µs | 30 kA |
| Maximal avledarström Imax (8/20) µs | 65 kA |
| Blixtprovström (10/350) µs, laddning | 1,25 As |
| Blixtprovström (10/350) µs, specifik energi | 1,56 kJ/Ω |
| Blixtprovström (10/350) µs, toppvärde Iimp | 2,5 kA |
| Total avledarstötström ITotal (8/20) µs | 200 kA |
| Total avledarstötström ITotal (10/350) µs | 7,5 kA |
| Kortslutningshållfasthet ISCCR | 25 kA |
| Skyddsnivå Up | ≤ 1,8 kV |
| Restspänning Ures | ≤ 1,8 kV (vid In) |
| ≤ 1,3 kV (vid 10 kA) | |
| ≤ 1,2 kV (vid 5 kA) | |
| ≤ 1,15 kV (vid 3 kA) | |
| TOV-förhållande vid UT | 480 V AC (5 s / withstand-läge) |
| Tillslagstid tA | ≤ 25 ns |
| Maximal försäkring vid anslutning med V-genomföringskabel | 80 A (gG - 16 mm²) |
| Maximal försäkring vid anslutning med förgreningskabel | 250 A (gG) |
| Omgivningsförhållanden | |
| Skyddsklass | IP20 (endast vid användning av alla plintar) |
| Drifttemperatur | -40 °C ... 80 °C |
| Omgivningstemperatur (lagring/transport) | -40 °C ... 80 °C |
| Höjdläge | ≤ 2000 m (m.ö.h.) |
| Tillåten relativ luftfuktighet (drift) | 5 % ... 95 % |
| Stöt (drift) | 30g (Halvsinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (drift) | 7,5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| Standarder/föreskrifter | IEC 61643-11 |
| Anmärkning | 2011 |
| Standarder/föreskrifter | EN 61643-11 |
| Anmärkning | 2012 |
| Monteringssätt | DIN-skena: 35 mm |
