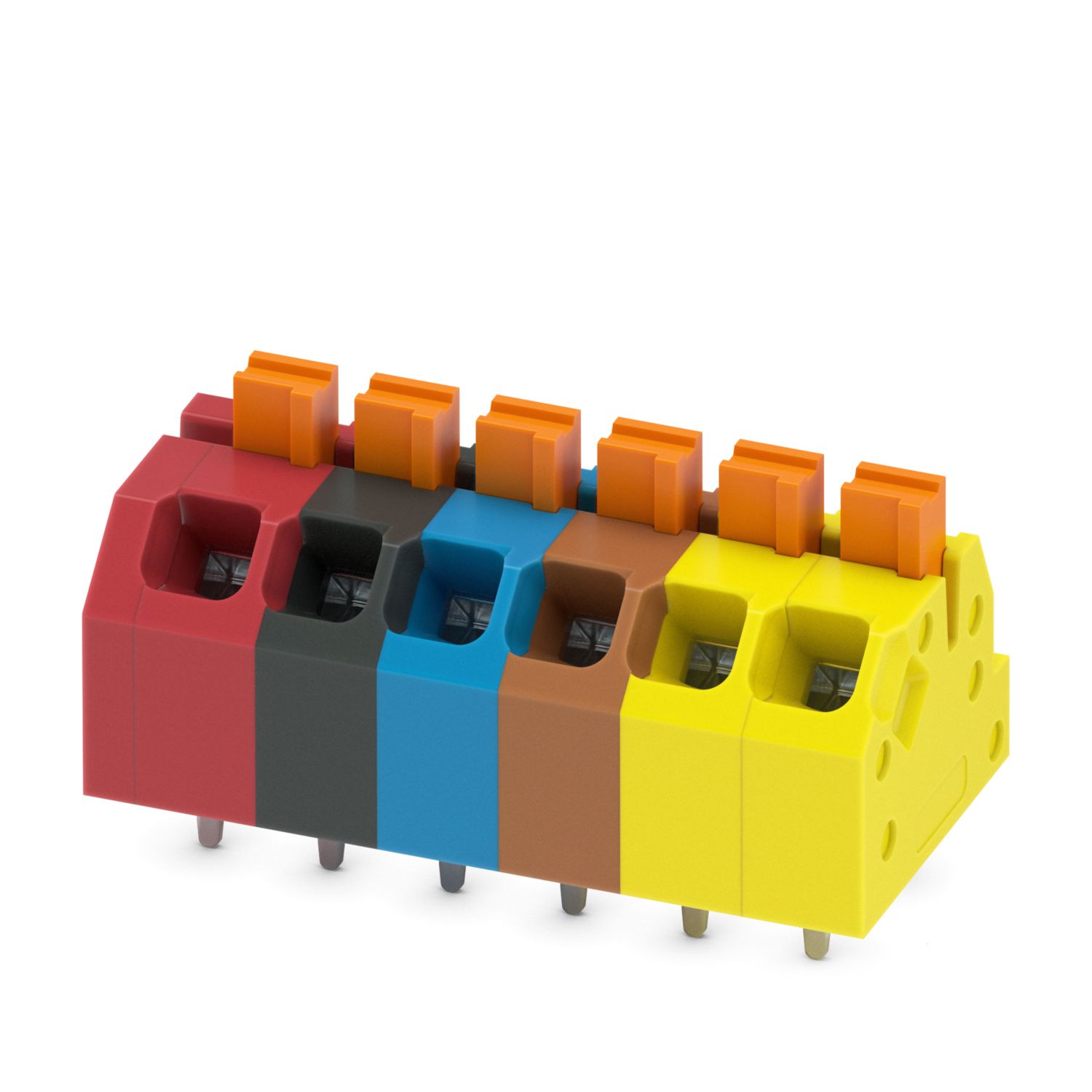

SPTAF 1/ 6-3,5-EL MC:RD-YE
-
Kretskortsplint
1673178
Kretskortsplint, märkström: 16 A, märkspänning (III/2): 160 V, märkarea: 1,5 mm2, antal rader: 1, poltal per rad: 6, artikelserie: SPTAF 1/..-EL, delning: 3,5 mm, anslutningstyp: Push-in fjäderkraftanslutning, montering: Våglödning, anslutningsriktning ledare/kretskort: 45 °, färg: flerfärgad, Pin-layout: Linjär pinning, Pinlängd [P]: 2,6 mm, antal lödstift per potential: 2, förpackningstyp: förpackade i kartong
Produktdetaljer
| Produkttyp | Kretskortsplint |
| Produktfamilj | SPTAF 1/..-EL |
| Produktserie | COMBICON Terminals S |
| Poltal | 6 |
| Delning | 3,5 mm |
| Antal rader | 1 |
| Pinlayout | Linjär pinning |
| Antal lödstift per potential | 2 |
| Egenskaper | |
| Märkström IN | 16 A |
| Märkspänning UN | 160 V |
| Märkspänning (III/3) | 160 V |
| Mätstötspänning (III/3) | 2,5 kV |
| Mätspänning (III/2) | 160 V |
| Mätstötspänning (III/2) | 2,5 kV |
| Märkspänning (II/2) | 320 V |
| Mätstötspänning (II/2) | 2,5 kV |
| Anslutningsteknik | |
| Märkarea | 1,5 mm² |
| Ledaranslutning | |
| Anslutningstyp | Push-in fjäderkraftanslutning |
| Ledararea styv | 0,2 mm² ... 1,5 mm² (Vid anslutningen och den eventuella justeringen av en styv 1,5 mm² ledare, ska de mekaniska laterala krafterna som kan inverka på plinten absorberas av stöd på sidan.) |
| 0,34 mm² ... 1,5 mm² (Push-in anslutning) | |
| Ledararea flexibel | 0,2 mm² ... 1,5 mm² |
| Ledarare AWG | 24 ... 16 |
| Ledararea flexibel med trådändhylsa utan isolerkrage | 0,25 mm² ... 0,75 mm² (Ledaranslutning vid öppen anslutningspunkt) |
| 0,5 mm² ... 0,75 mm² (Push-in anslutning) | |
| Ledararea flexibel med trådändhylsa med isolerkrage | 0,25 mm² ... 0,75 mm² (Ledaranslutning vid öppen anslutningspunkt) |
| 0,5 mm² ... 0,75 mm² (Push-in anslutning) | |
| Avisoleringslängd | 8 mm |
| Monteringssätt | Våglödning |
| Pinlayout | Linjär pinning |
| Materialuppgifter - kontakt | |
| Anmärkning | WEEE/RoHS konform, whisker-fri enligt IEC 60068-2-82/JEDEC JESD 201 |
| Material, kontakt | Kopparlegering |
| Ytbeskaffenhet | smältdoppförzinkad |
| Metallyta anslutningspunkt (täckskikt) | Tenn (2 - 4 µm Sn) |
| Metallyta lödområde (täckvy) | Tenn (2 - 4 µm Sn) |
| Materialuppgifter - kapsling | |
| Färg (Kapsling) | flerfärgad () |
| Isolationsmaterial | PA |
| Isolationsgrupp | I |
| CTI enligt IEC 60112 | 600 |
| Brännbarhetsklass enligt UL 94 | V0 |
| Glödtråds-brandsäkerhetstal GWFI enligt EN 60695-2-12 | 850 |
| Glödtråds-antändningstemperatur GWIT enligt EN 60695-2-13 | 775 |
| Kultrycktestets temperatur enligt EN 60695-10-2 | 125 °C |
| Materialuppgifter - manövreringselement | |
| Färg (Bekräftelseelement) | orange (2003) |
| Isolationsmaterial | PBT |
| Isolationsgrupp | IIIa |
| CTI enligt IEC 60112 | 275 |
| Brännbarhetsklass enligt UL 94 | V0 |
| Användningsanvisning | Maximalt tillåten ytterdiameter för ledarisolering ≤ 3 mm |
| Måttskiss |
|
| Delning | 3,5 mm |
| Bredd [b] | 22,5 mm |
| Höjd [h] | 12,8 mm |
| Längd [l] | 11 mm |
| Bygghöjd | 10,2 mm |
| Lödstiftlängd [P] | 2,6 mm |
| Kontaktdimensioner | 0,75 x 0,3 mm |
| Kretskortsdesign | |
| Borrhålets diameter | 1,1 mm |
| Test med avseende på kabelskador och -lossning | |
| Provspecifikation | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultat | Godkänd i test |
| Upprepad anslutning och frigöring | |
| Provspecifikation | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultat | Godkänd i test |
| Dragtest | |
| Provspecifikation | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Ledararea/ledartyp/dragkraft börvärde/faktiskt värde | 0,2 mm² / styv / > 10 N |
| 0,25 mm² / flexibel / > 10 N | |
| 1,5 mm² / styv / > 40 N | |
| 1,5 mm² / flexibel / > 40 N | |
| Temperaturstegringstest | |
| Provspecifikation | DIN EN 60947-7-4 (VDE 0611-7-4):2014-08 |
| Krav temperaturstegringstest | Summan av omgivningstemperaturen och uppvärmningen av kretskortets anslutningsplint får inte överskrida den övre gränstemperaturen. |
| Kortslutningsströmstest | |
| Provspecifikation | DIN EN 60947-7-4 (VDE 0611-7-4):2014-08 |
| Isolationsmotstånd | |
| Provspecifikation | DIN EN 60512-3-1:2003-01 |
| Isolationsmotstånd för intilliggande poler | > 5 MΩ |
| Luft- och krypsträckor | | |
| Provspecifikation | DIN EN 60947-1 (VDE 0660-100):2011-10 |
| Isolationsgrupp | I |
| Krypströmstålighet (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Märkisolationsspänning (III/3) | 160 V |
| Nominell stötspänning (III/3) | 2,5 kV |
| luftsträckans lägsta värde - inhomogent fält (III/3) | 1,5 mm |
| krypsträckans lägsta värde (III/3) | 2 mm |
| Märkisolationsspänning (III/2) | 160 V |
| Nominell stötspänning (III/2) | 2,5 kV |
| luftsträckans lägsta värde - inhomogent fält (III/2) | 1,5 mm |
| krypsträckans lägsta värde (III/2) | 0,8 mm |
| Märkisolationsspänning (II/2) | 320 V |
| Nominell stötspänning (II/2) | 2,5 kV |
| luftsträckans lägsta värde - inhomogent fält (II/2) | 1,5 mm |
| krypsträckans lägsta värde (II/2) | 1,6 mm |
| Vibrationstest | |
| Provspecifikation | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frekvens | 10 - 150 - 10 Hz |
| Sweep-hastighet | 1 oktav/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Acceleration | 5g (60,1 Hz ... 150 Hz) |
| Provtid per axel | 2,5 h |
| Testriktningar | X-, Y- och Z-axel |
| Glödtrådstest | |
| Provspecifikation | DIN EN 60695-2-10 (VDE 0471-2-10):2014-04 |
| Temperatur | 850 °C |
| Verkningstid | 5 s |
| Åldrande | |
| Provspecifikation | DIN EN 60947-7-4 (VDE 0611-7-4):2014-08 |
| Omgivningsförhållanden | |
| Drifttemperatur | -40 °C ... 100 °C (beroende på deratingkurvan) |
| Omgivningstemperatur (lagring/transport) | -40 °C ... 70 °C |
| Relativ luftfuktighet (lagring/transport) | 30 % ... 70 % |
| Omgivningstemperatur (montering) | -5 °C ... 100 °C |
| Förpackningstyp | förpackade i kartong |
Kompatibla produkter
Fördelar
Verktygslös, snabb push-in anslutning
Definierad kontaktkraft säkerställer en långvarigt stabil kontakt
Fingermanövrerbar lossningsknapp för en hög användarkomfort
Liten komponentstorlek för platskritiska applikationer
Snabb och bekväm testning med integrerad testmöjlighet
