CSA
Godkännande-ID: 13631| Märkspänning UN | Märkström IN | Area AWG | Area mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 300 V | 10 A | 28 - 12 | ||
| Usegroup D | ||||
| 300 V | 10 A | 28 - 12 | ||

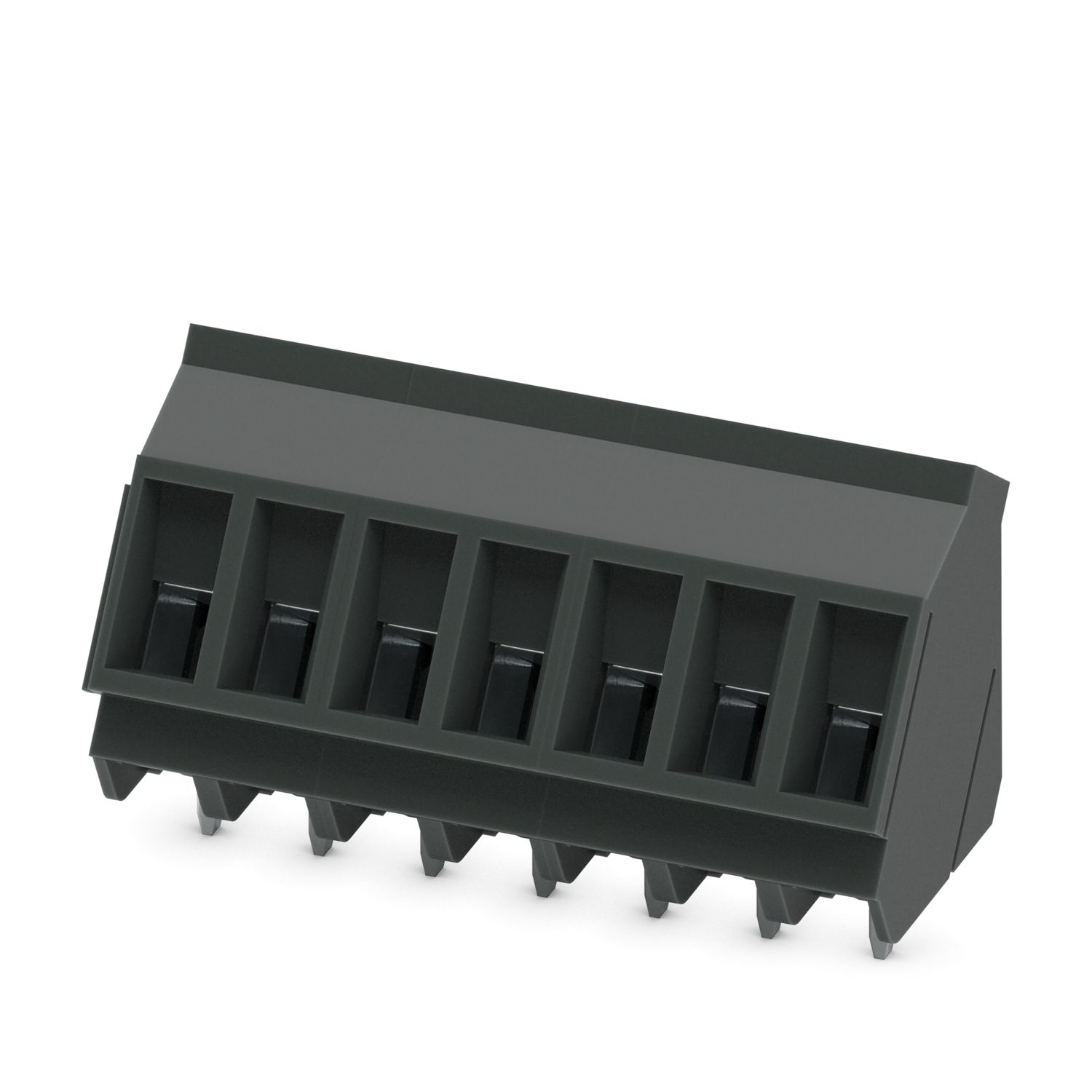

SMKDS 3/ 7 BK H1L P35
-
Kretskortsplint
1031399
Kretskortsplint, märkström: 24 A, märkspänning (III/2): 400 V, märkarea: 2,5 mm2, antal rader: 1, poltal per rad: 7, artikelserie: SMKDS 3, delning: 5 mm, anslutningstyp: Skruvanslutning med draghylsa, skruvhuvudsprofil: H1L Philipps-Recess med längsgående slits, montering: Våglödning, anslutningsriktning ledare/kretskort: 55 °, färg: svart, Pin-layout: Linjär pinning, Pinlängd [P]: 3,5 mm, antal lödstift per potential: 1, förpackningstyp: förpackade i kartong
Produktdetaljer
| Produkttyp | Kretskortsplint |
| Produktfamilj | SMKDS 3 |
| Produktserie | COMBICON Terminals M |
| Poltal | 7 |
| Delning | 5 mm |
| Antal rader | 1 |
| Pinlayout | Linjär pinning |
| Antal lödstift per potential | 1 |
| Egenskaper | |
| Märkström IN | 24 A |
| Märkspänning UN | 400 V |
| Märkspänning (III/3) | 250 V |
| Mätstötspänning (III/3) | 4 kV |
| Mätspänning (III/2) | 400 V |
| Mätstötspänning (III/2) | 4 kV |
| Märkspänning (II/2) | 630 V |
| Mätstötspänning (II/2) | 4 kV |
| Anslutningsteknik | |
| Konstruktion | Kretskortsplint monterbar |
| Märkarea | 2,5 mm² |
| Ledaranslutning | |
| Anslutningstyp | Skruvanslutning med draghylsa |
| Ledararea styv | 0,2 mm² ... 4 mm² |
| Ledararea flexibel | 0,2 mm² ... 2,5 mm² |
| Ledarare AWG | 24 ... 12 |
| Ledararea flexibel med trådändhylsa utan isolerkrage | 0,25 mm² ... 2,5 mm² |
| Ledararea flexibel med trådändhylsa med isolerkrage | 0,25 mm² ... 2,5 mm² |
| 2 ledare med samma area, styva | 0,2 mm² ... 1,5 mm² |
| 2 ledare med samma area, flexibla | 0,2 mm² ... 1,5 mm² |
| 2 ledare med samma area, flexibla med trådändhylsa utan plasthylsa | 0,25 mm² ... 0,75 mm² |
| 2 ledare med samma area, flexibla med TWIN-trådändhylsa med plasthylsa | 0,5 mm² ... 1,5 mm² |
| Avisoleringslängd | 8 mm |
| Ställdonstyp skruvhuvud | Philipps-Recess med längsgående slits (H1L) |
| Åtdragningsmoment | 0,5 Nm ... 0,6 Nm |
| Monteringssätt | Våglödning |
| Pinlayout | Linjär pinning |
| Materialuppgifter - kontakt | |
| Anmärkning | WEEE/RoHS konform, whisker-fri enligt IEC 60068-2-82/JEDEC JESD 201 |
| Material, kontakt | Kopparlegering |
| Ytbeskaffenhet | smältdoppförzinkad |
| Metallyta anslutningspunkt (täckskikt) | Tenn (4 - 8 µm Sn) |
| Metallyta lödområde (täckvy) | Tenn (4 - 8 µm Sn) |
| Materialuppgifter - kapsling | |
| Färg (Kapsling) | svart (9005) |
| Isolationsmaterial | PA |
| Isolationsgrupp | I |
| CTI enligt IEC 60112 | 600 |
| Brännbarhetsklass enligt UL 94 | V0 |
| Glödtråds-brandsäkerhetstal GWFI enligt EN 60695-2-12 | 850 |
| Glödtråds-antändningstemperatur GWIT enligt EN 60695-2-13 | 775 |
| Kultrycktestets temperatur enligt EN 60695-10-2 | 125 °C |
| Användningsanvisning | För en säker ledningsanslutning måste alltid det definierade åtdragningssmomentet upprättas. Framför allt på två- och trepoliga kretskortsplintar kan enskilda lödben per anslutningspunkt inte hålla detta. Därför måste plintarna stöttas vid ledningsanslutningen (fixera med en hand och stöd vid kapslingen). |
| Måttskiss |
|
| Delning | 5 mm |
| Bredd [b] | 35 mm |
| Höjd [h] | 21,37 mm |
| Längd [l] | 15,68 mm |
| Bygghöjd | 17,87 mm |
| Lödstiftlängd [P] | 3,5 mm |
| Kontaktdimensioner | 0,9 x 0,9 mm |
| Kretskortsdesign | |
| Borrhålets diameter | 1,3 mm |
| Luft- och krypsträckor | | |
| Provspecifikation | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Isolationsgrupp | I |
| Krypströmstålighet (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Märkisolationsspänning (III/3) | 250 V |
| Nominell stötspänning (III/3) | 4 kV |
| luftsträckans lägsta värde - inhomogent fält (III/3) | 3 mm |
| krypsträckans lägsta värde (III/3) | 3,2 mm |
| Märkisolationsspänning (III/2) | 400 V |
| Nominell stötspänning (III/2) | 4 kV |
| luftsträckans lägsta värde - inhomogent fält (III/2) | 3 mm |
| krypsträckans lägsta värde (III/2) | 3 mm |
| Märkisolationsspänning (II/2) | 630 V |
| Nominell stötspänning (II/2) | 4 kV |
| luftsträckans lägsta värde - inhomogent fält (II/2) | 3 mm |
| krypsträckans lägsta värde (II/2) | 3,2 mm |
| Omgivningsförhållanden | |
| Drifttemperatur | -40 °C ... 100 °C (Beroende på strömbelastningsbarhets-/derating-kurva) |
| Omgivningstemperatur (lagring/transport) | -40 °C ... 70 °C |
| Relativ luftfuktighet (lagring/transport) | 30 % ... 70 % |
| Omgivningstemperatur (montering) | -5 °C ... 100 °C |
| Förpackningstyp | förpackade i kartong |
Kompatibla produkter
Fördelar
Känd anslutningsprincip tillåter användning över hela världen
Låg uppvärmning genom högsta kontaktkraft
Tillåter anslutning av två ledare
Sned anslutning möjliggör anslutning i flera rader på kretskortet
Integrerat feljackningsskydd förhindrar feljackning av ledare på klämhylsorna
Isnäppning i sidan tillåter anpassad sammansättning av olika poltal
