HC-HPR-B24-HHWH-1TTM32-EM-BK
-
Kapsling
1411888

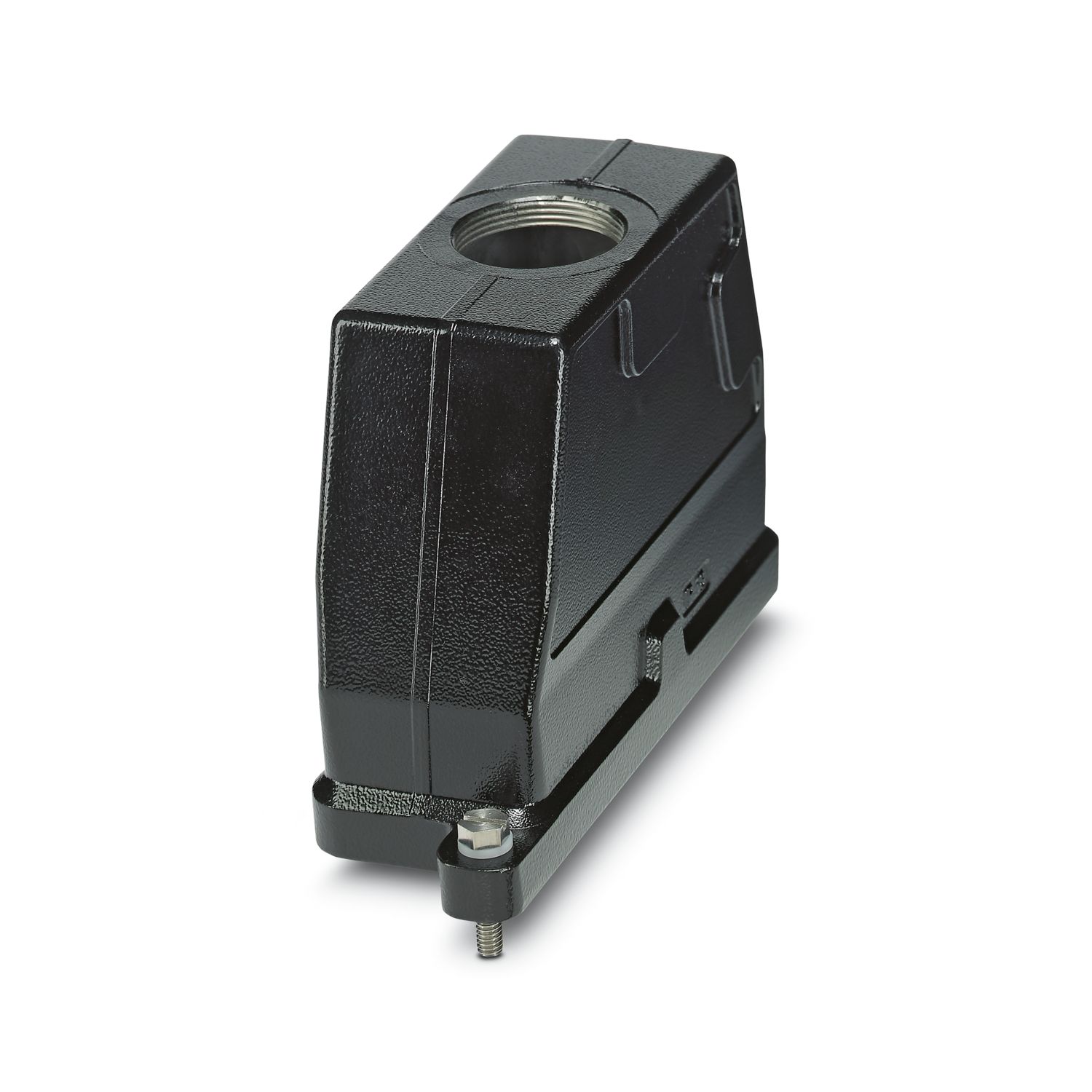

HEAVYCON hylshus B24, serie HPR, med skruvfattning, med M32-gänga, rak anslutning, för högre miljö- och EMC-krav
Produktdetaljer
| Allmänt | för kontaktinsatser HC-B24, BB46, BBB64, D64, DD108, M |
| Produkttyp | Kåpa med skruvlås |
| Kapslingstyp | Kåpa |
| Produktfamilj | HC-HPR-B |
| Serie | HPR-B24 |
| Användning | Spårbunden trafik |
| Konstruktion | B24 |
| Antal kabelutgångar | 1 |
| Typ av förskruvning | 1x M32 |
| utförande | Hög konstruktion |
| Skyddslock | nej |
| Kabelanslutning | rak |
| Pg-genomföring | utan |

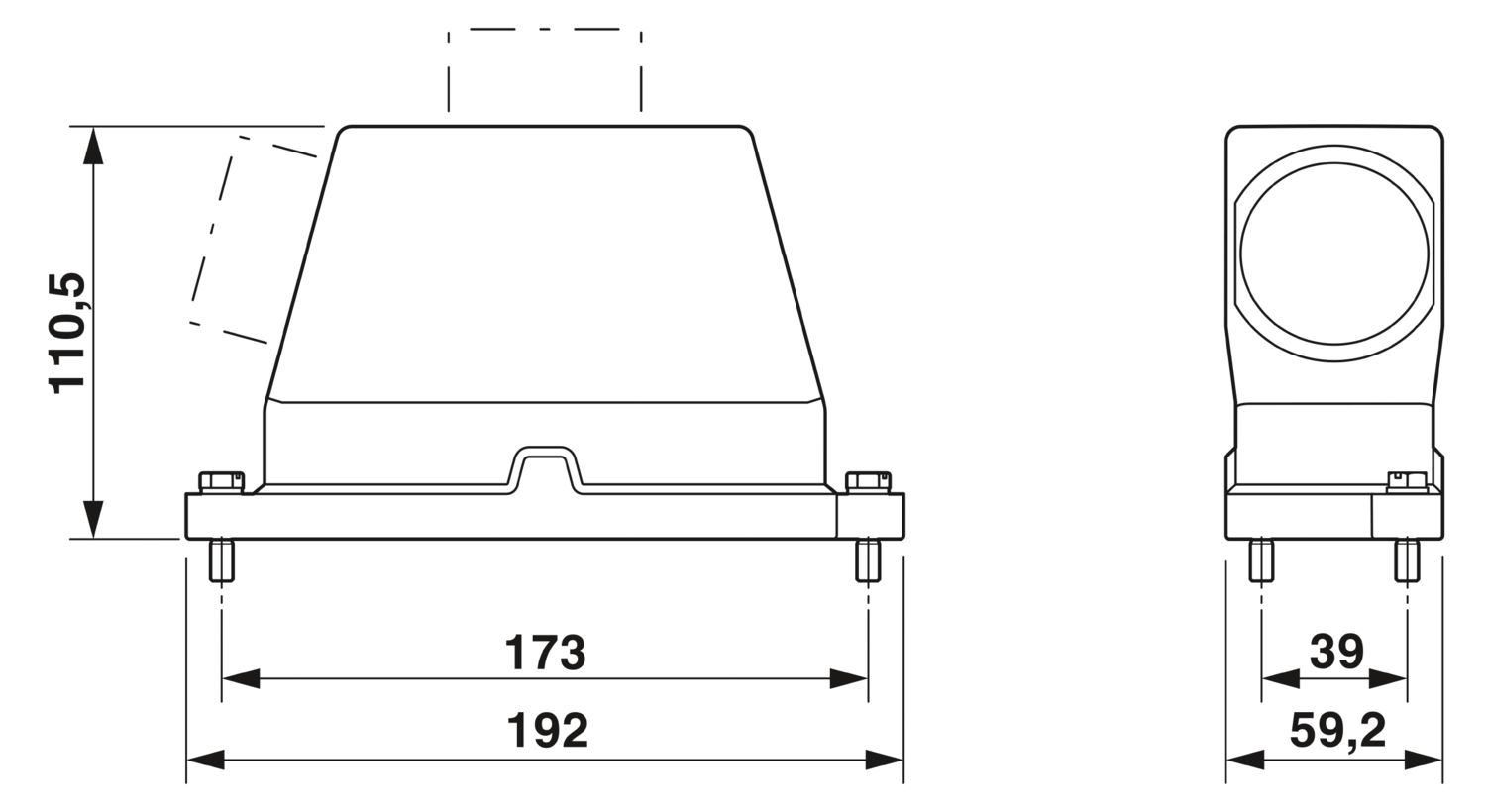

| Måttskiss |
|
| Bredd | 59,2 mm |
| Höjd | 110,5 mm |
| Längd | 192 mm |
| Kåpans material | Aluminiumpressgjutning |
| Material kåpans yta | pulvriserad yta, svart |
| Material, låsbygel | Rostfritt stål |
| Omgivningsförhållanden | |
| Skyddsklass | IP66 |
| IP68 (0,5 bar / 24 h) | |
| IP69 (ISO 20653:2013-02) | |
| Slagtålighet | IK09 |
| Drifttemperatur | -40 °C ... 125 °C |
| Mekaniska data | |
| Typ av förskruvning | 1x M32 |
| Låstyp | Skruv |
| Montageanvisning | M6-låsskruv, sexkant med spår (SW10), åtdragningsmoment: 4 Nm |
Fördelar
Vibration och chock: IEC 61373/EN 50155, kategori 1, klass 1B
