HC-B 10-TMQ-45/M1M20G
-
Kapsling
1586387

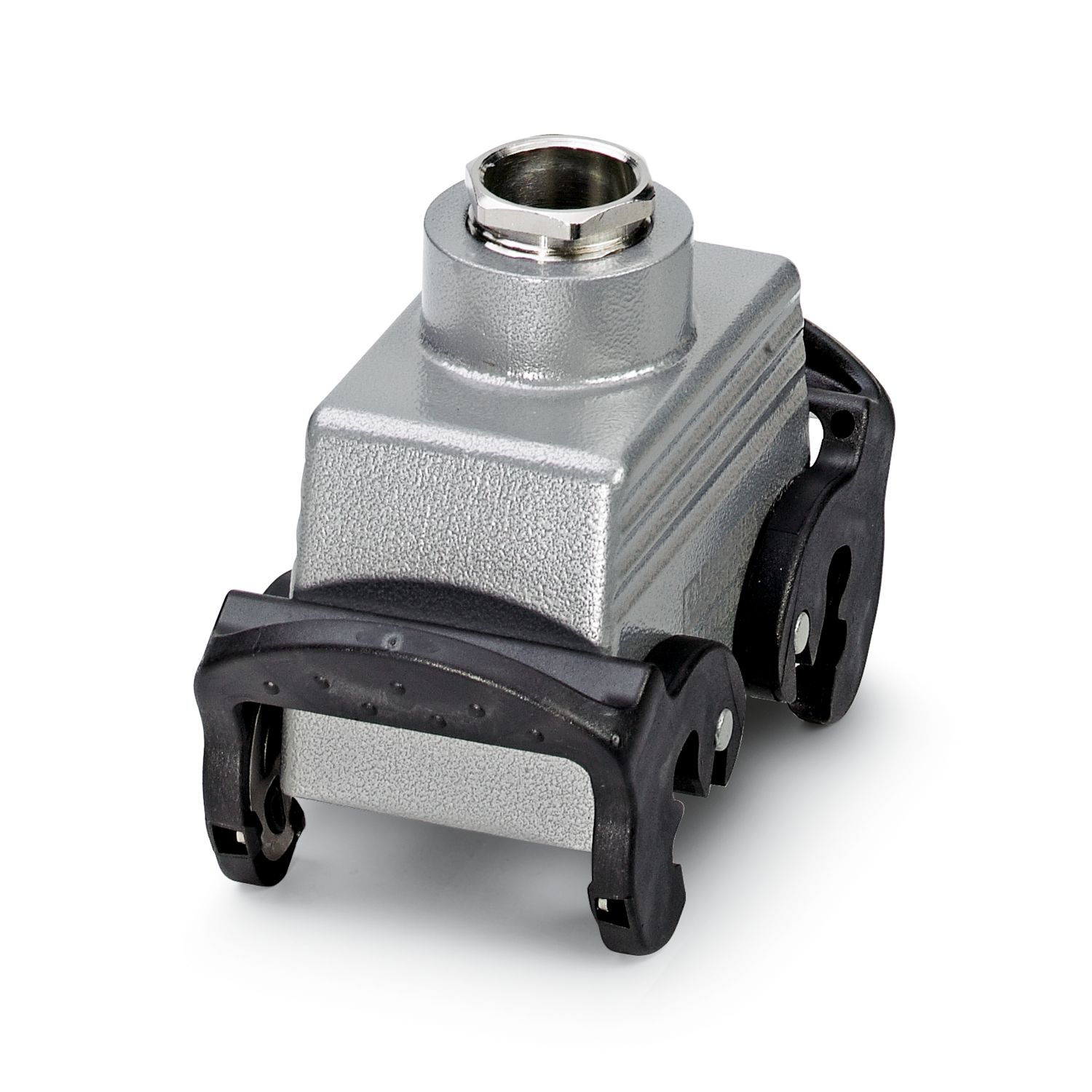

Kåpa, för tvärbygel, höjd 45 mm, med förskruvning, 1x M20, rak kabelutgång
Produktdetaljer
| Allmänt | för kontaktinsatser HC-B10, BB18, DD42, M, K8/24 |
| Produkttyp | Kåpa med bygellås |
| Kapslingstyp | Kåpa |
| Användning | Standard |
| Konstruktion | B10 |
| Antal kabelutgångar | 1 |
| Typ av förskruvning | 1x M20 |
| Skärmad | nej |
| Kabelanslutning | rak |
| Pg-genomföring | med |

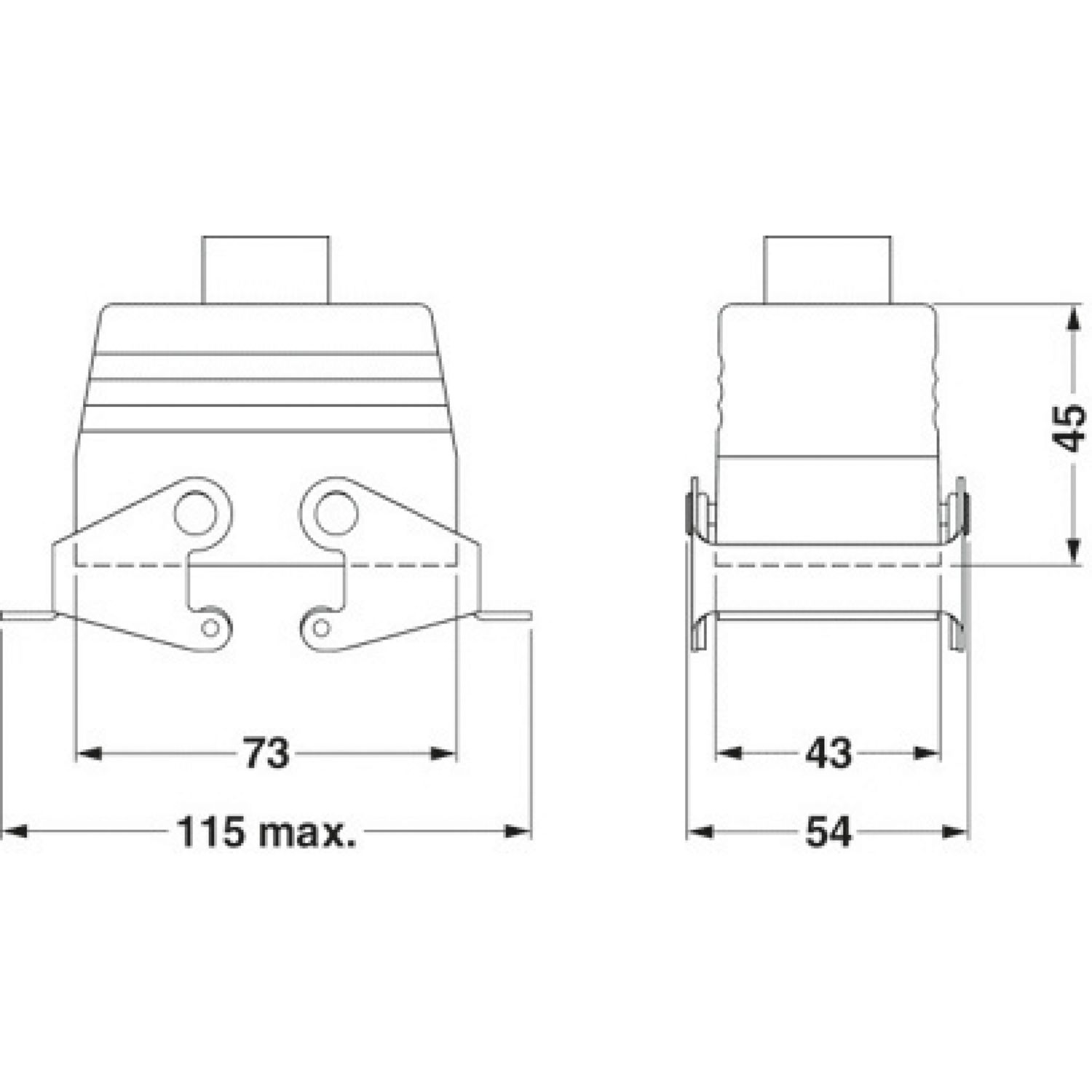

| Måttskiss |
|
| Bredd | 43 mm |
| Höjd | 45 mm |
| Längd | 73 mm |
| Nyckelvidd kopplingsmutter | 20 mm |
| Material Skruvanslutning | Mässing, förnicklad |
| Material, packning Kabeltätning | NBR |
| Kåpans material | Aluminiumpressgjutning |
| Material kåpans yta | pulvriserad yta, grå |
| Material, låsbygel | rostfritt stål, grepp: PA-GF |
| Mekaniska data | |
| Typ av förskruvning | 1x M20 |
| Låstyp | Bygel |
| Ledarens ytterdiameter Kabel 1 | 5 mm ... 12 mm |
| Ledarens ytterdiameter | 5 mm ... 12 mm |
| Omgivningsförhållanden | |
| Skyddsklass | IP65 |
| Drifttemperatur | -40 °C ... 125 °C |
