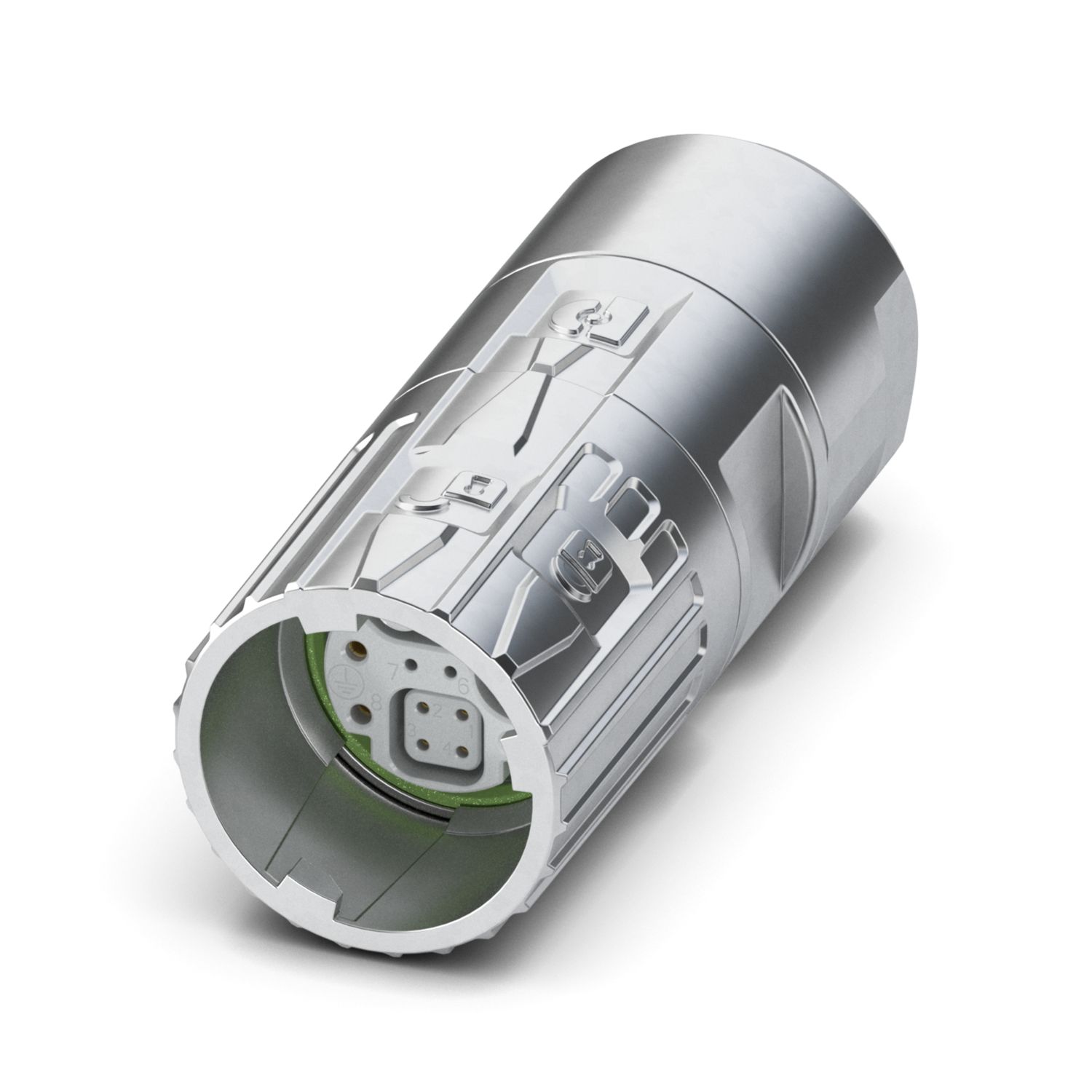

M17-7ESSA8A8004S - Kabelanslutning - 1549165

Anmärkning

Anvisning vid beställning:	Crimpkontakter beställs separat
Säkerhetsnotering
Säkerhetsnotering	VARNING: Kontakter får inte kopplas till eller från under elektrisk belastning. En användning som är felaktig eller inte följer föreskrifterna, kan leda till person- och/eller sakskador.
		• VARNING: Endast felfria produkter får tas i drift. Produkterna måste regelbundet kontrolleras beträffande skador. Ta genast defekta produkter ur drift. Byt ut skadade produkter. En reparation är inte möjlig.
		• VARNING: Produkten får endast installeras och driftsättas av elektrotekniskt kvalificerad fackpersonal, under iakttagande av följande säkerhetsnoteringer. Den kvalificerade personalen måste vara förtrogen med grunderna för elektroteknik. De måste ha tillräcklig kunskap för att kunna identifiera och undvika risker. Motsvarande symbol på förpackningen indikerar att elektroteknisk personal krävs för installation och drift.
		• Produkterna är avsedda för användningsområden inom konstruktionen av anläggningar, styrsystem och elektrisk utrustning.
		• När kontakter används utomhus måste de skyddas separat mot miljöpåverkan.
		• Konfektionerade produkter får inte manipuleras eller öppnas på ett felaktigt sätt.
		• Använd endast motkontakter som är specificerade enligt angivna normer i de tekniska data (t.ex. de som är listade i produkttillbehör på webben under phoenixcontact.com/products).
		• Om produkten används direkt ihop med produkter från en tredje part ligger ansvaret hos användaren.
		Vid driftspänningar > 50 VAC måste elektriskt ledande kontaktkapslingar jordas
		• Observera en fackmässigt korrekt anslutning av skydds- eller funktionsjorden.
		• För kombinationen av flera strömkretsar i en kabel och/eller i en kontakt gäller VDE 0100/1.97 § 411.1.3.2 och DIN EN 60 204/11.98 § 14.1.3
		• Använd enbart verktyg som rekommenderas av Phoenix Contact
		• Observera monteringsanvisningarna/design in-dokumenten för produkten i nedladdningsområdet på vår hemsida under phoenixcontact.com/products.
		• Använd endast kontakten när den är fullständigt isatt och låst.
		• Observera att dragbelastningen på kontakterna inte överskrider gränserna som har fastställts enligt gällande standarder.
		• Beakta ledningens minimala böjningsradie. Dra ledningen utan att den vrids.
		• Kontakterna blir varma vid normaldrift. Beroende på omgivningsförhållandena kan kontaktens yta värmas upp ytterligare. I det här fallet är användaren ansvarig för att varningsanvisningar sätts upp (bsp. DIN EN ISO 13732-1:2008-12).

Artikelegenskaper

Produkttyp	Cirkulära kontakter (kabelsidan)
Serie	M17 PRO

Kontakt

Isolerkropp
Anmärkning	Anvisning vid beställning: Crimpkontakter beställs separat. Kontakttilldelningen finns i monteringsanvisningen.
Material (Isolator)	PA 6.6
Brännbarhetsklass enligt UL 94	V0
Anslutningsfrekvens	100
Anslutningstyp	Crimpanslutning
Kontaktutförande	Hona
Användning	Data, signaler, kraft
Poltal	12
Anslutning	4+4+3+PE
Antal Kontakt (Kraftkontakter)	4
Diameter Kontakt (Kraftkontakter)	1 mm
Ledararea min. Kontakt (Kraftkontakter)	0,06 mm²
Ledararea max. Kontakt (Kraftkontakter)	1,5 mm²
Märkström Kontakt (Kraftkontakter)	16 A (vid max. anslutningsarea)
Märkspänning Kontakt (Kraftkontakter)	630 V
Dimensionerad stötspänning	6 kV
Antal Kontakt (Signalkontakter)	2
Diameter Kontakt (Signalkontakter)	1 mm
Ledararea min. Kontakt (Signalkontakter)	0,06 mm²
Ledararea max. Kontakt (Signalkontakter)	0,75 mm²
Märkström per signalkontakt	11 A (vid max. anslutningsarea)
Märkspänning Kontakt (Signalkontakter)	50 V
Dimensionerad stötspänning	0,8 kV
Överspänningskategori	III
Nedsmutsningsgrad	3
Antal Kontakt (Datakontakter)	4
Diameter Kontakt (Datakontakter)	0,6 mm
Ledararea min. Kontakt (Datakontakter)	0,08 mm²
Ledararea max. Kontakt (Datakontakter)	0,34 mm²
Märkström per datakontakt vid 25 °C	3,6 A (vid max. anslutningsarea)
Märkspänning Kontakt (Datakontakter)	50 V
Dimensionerad stötspänning	0,8 kV
Överspänningskategori	III
Nedsmutsningsgrad	3
Kåpa
utförande	Kabelanslutning-kapsling
Typ av gänga	M17
Byggform	rak
Låsningstyp	ONECLICK-snabblås
Pg-genomföring	utan
Material (Kåpa)	GD-Zn
Kapslingsklass (jackad)	IP67
Kapslingsklass (jackad)		IP68 (2 m / 24 h)
Tätning
Ledarens ytterdiameter	8,5 mm ... 12 mm

Standarder och bestämmelser

Normbeteckning	M17-hybrid
Standarder/föreskrifter	i enlighet med IEC 61076-2-117

Artikelnr	1549165
Antal/förp.	10 Styck
Minsta beställningsantal	10 Styck
Försäljningskod	ABRCAB
Produktnyckel	ABRCAB
GTIN	4067923024441
Vikt per styck (inklusive förpackning)	22,22 g
Vikt per styck (exklusive förpackning)	22,22 g
Tullnummer	85366990
Ursprungsland	DE

ECLASS-13.0	27440116
ECLASS-15.0	27440116

EU RoHS
Uppfyller kraven enligt RoHS-direktivet	Ja (Inga undantagsregler)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Inga farliga ämnen över gränsvärdena
EU REACH SVHC
Hänvisning till möjliga ämnen i REACH (CAS-nummer)	Inget ämne med en viktandel på mer än 0,1 %
