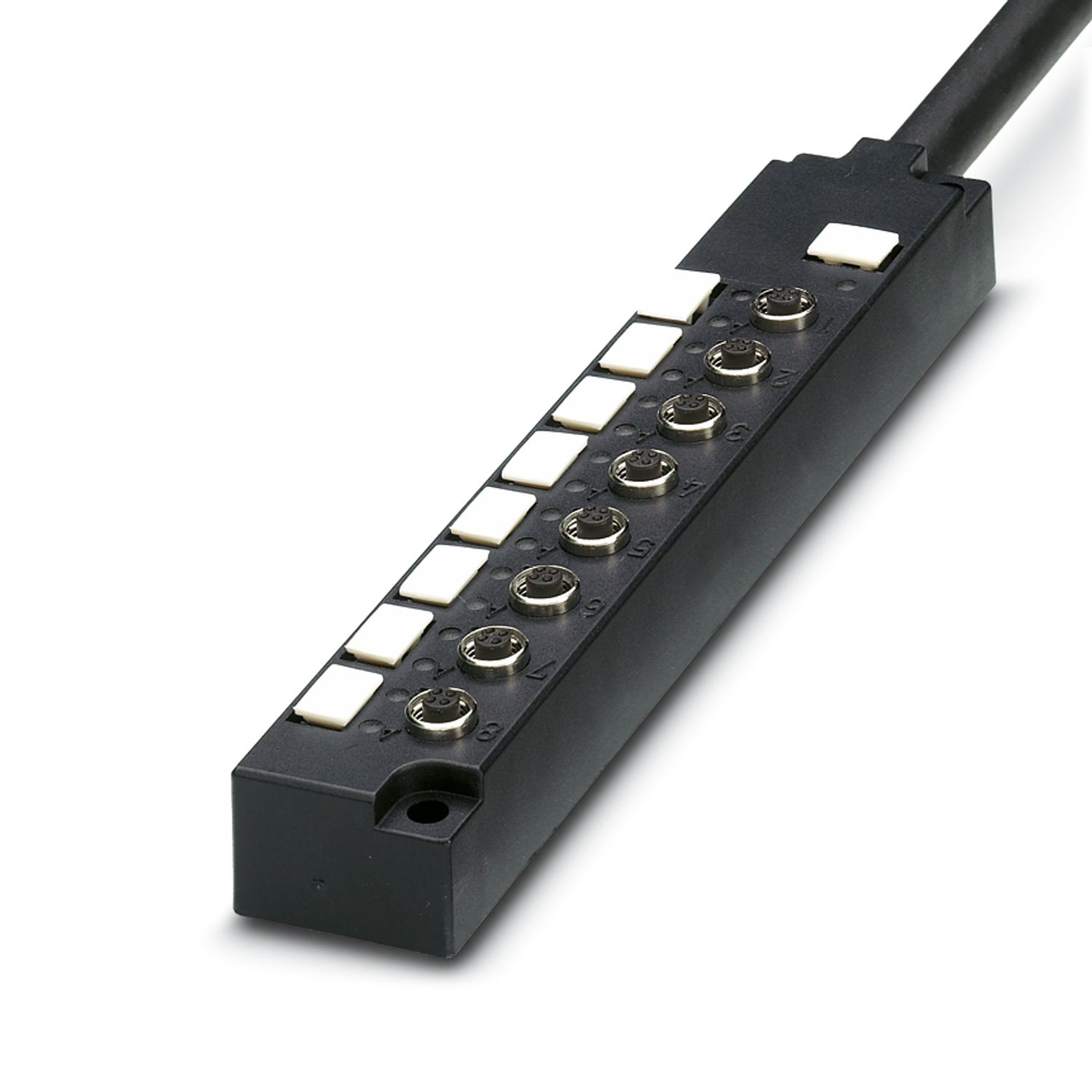

SACB-8/ 3-L-10,0PUR M5
-
Splittbox
1530692
Splittbox, användning: Standard, anslutningstyp: M5-hona Metall, antal kortplatser: 8, poltal: 3, kontaktanslutning: enkelt, statusindikering: ja, PNP; stamkabelanslutning: Fast anslutning 180°, PUR/PVC, kabellängd: 10 m, skärm: nej
Produktdetaljer
| Produkttyp | Splittbox |
| Användning | Standard |
| Poltal | 3 |
| Antal kortplatser | 8 |
| LED | ja |
| Lokal diagnostik | |
| Övervakad funktion | Spänningsförsörjning |
| optisk framställning | LED grön |
| Maximal driftspänning Umax | 30 V DC |
| Lokal diagnos | Spänningsförsörjning LED grön |
| Statusindikering I/O LED gul | |
| Märkspänning UN | 24 V DC |
| Märkström totalt | 3 A |
| Strömbelastningsförmåga per krets max. | 1 A |
| Strömbelastningsförmåga per kontakt | 1 A |
| Ledaranslutning | |
| Anslutning givare/ställdon | M5-hona |
| Anslutning | |
| Kontakt/pol = ledarfärg eller anslutning | 1 / 4 (A) = WH |
| 2 / 4 (A) = GN | |
| 3 / 4 (A) = YE | |
| 4 / 4 (A) = GY | |
| 5 / 4 (A) = PK | |
| 6 / 4 (A) = RD | |
| 7 / 4 (A) = BK | |
| 8 / 4 (A) = VT | |
| 1-8 / 1 (+ 24 V) = BN | |
| 1-8 / 3 (0 V) = BU | |
| Statusindikering finns | ja |
| Måttskiss |
|
| Bredd | 20 mm |
| Höjd | 14 mm |
| Längd | 116 mm |
| Material Gänghylsa | Cu-legering |
| Material Kåpa | PA-GF |
| Brännbarhetsklass enligt UL 94 | V0 |
| Material, kontakt | CuZn |
| Material, kontaktyta | Ni/Au |
| Material kontaktinsats | PA |
| Kabellängd | 10 m |
| Ledartyp | stamkabel, lämplig för transportör |
| Anslutningstyp | Fast anslutning |
| Ytterdiameter | 6 mm |
| Ledararea signalledning | 8x 0,25 mm² |
| Ledararea strömförsörjning | 2x 0,5 mm² |
| Antal böjcykler | 1000000 |
| Drifttemperatur | -30 °C ... 70 °C (Kabel, fast montering) |
| -5 °C ... 70 °C (Kabel, rörlig montering) |
| Omgivningsförhållanden | |
| Skyddsklass | IP67 |
| Drifttemperatur | -25 °C ... 80 °C |
| Normbeteckning | M5-kontakter |
| Standarder/föreskrifter | IEC 61076-2-105 |
Fördelar
Säker i fält tack vare gjuten kapsling och höga skyddsklasser
Bekväm: ökad maskintillgänglighet genom snabb och enkel diagnostik
