SAC-4P-M12FR AI/.../...
-
Givar-/ställdonskablage
1428400

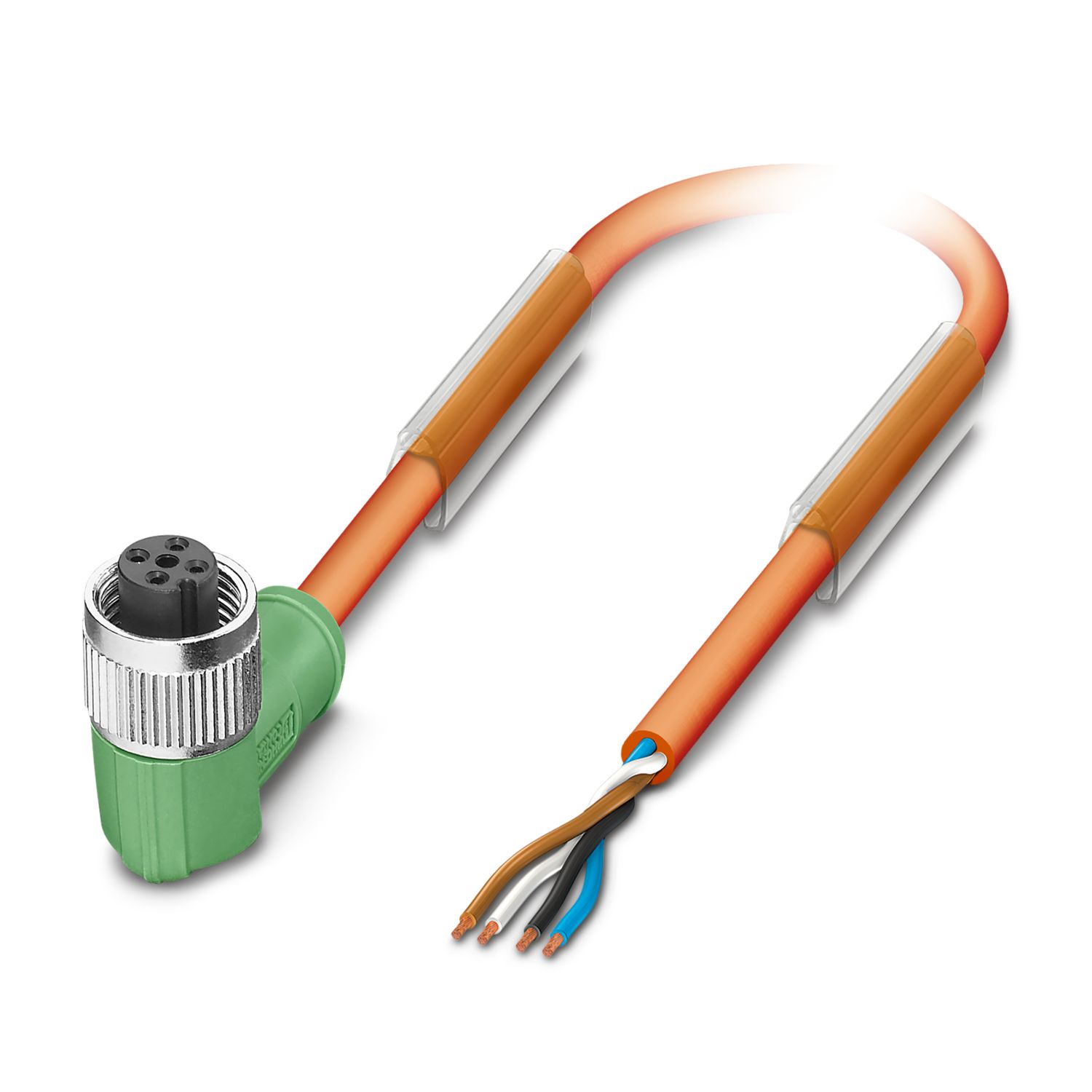

Givar-/ställdonskablage, 4-polig, TPU halogenfri, tål svetsloppor, högflexibel, orange RAL 2003, matt, fri kabelände, på Honkontakt vinklad M12, kodning: A, kabellängd: Fri ingång (0,2 ... 40,0 m)
Produktdetaljer
| Allmänt | Märkning: svetstångsymbol |
| Allmänt | Konstruktioner enligt VW MgU-I-B09-41 |
| Produkttyp | Givar-/ställdonskablage |
| Användning | Robotar och transportörer |
| Automotive | |
| Poltal | 4 |
| Antal kabelutgångar | 1 |
| Skärmad | nej |
| Kodning | A |
| Isoleringsegenskaper | |
| Överspänningskategori | II |
| Nedsmutsningsgrad | 3 |
| Brännbarhetsklass enligt UL 94 | HB |
| Material, packning | NBR |
| Material handtag | TPU, svårantändlig, självslocknande |
| Material, kontakt | CuSn |
| Material, kontaktyta | Ni/Au |
| Material kontaktinsats | TPU GF |
| Material skruvanslutning | Förzinkat gjutgods, förnicklat |
| Yttermantel, material | PUR |
| Isolationsmotstånd | ≥ 100 MΩ |
| Märkspänning UN | 250 V AC |
| 250 V DC | |
| Märkström IN | 4 A |
| Mekaniska data | |
| Anslutningsfrekvens | ≥ 100 |
| Statusindikering | nej |
| Statusindikering finns | nej |
| Ledaranslutning | |
| Åtdragningsmoment | 0,4 Nm (M12-kontakt) |
| Anslutning 1 | |
| Konstruktion | fri kabelände |
| Anslutning 2 | |
| Konstruktion | Honkontakt vinklad M12 |
| Poltal | 4 |
| Kodningstyp | A |
| Kabellängd | Fri ingång (0,2 ... 40,0 m) |
| PUR halogenfri, högflexibel, tål svetsloppor, orange [720] | |
| Måttskiss |
|
| UL AWM-stil | 20549 / 10493 (80 °C / 300 V) |
| Poltal | 4 |
| Skärmad | nej |
| Ledartyp | PUR halogenfri, högflexibel, tål svetsloppor, orange [720] |
| Uppbyggnad signalkabel | 42x 0,10 mm |
| AWG signalledning | 22 |
| Kabeldiameter | 4x 0,34 mm² |
| Tråddiameter inklusive isolering | 1,25 mm ±0,05 mm |
| Ledarens ytterdiameter | 4,90 mm ±0,2 mm |
| Yttermantel, material | TPU |
| Yttermantel / färg | orange RAL 2003, matt |
| Material ledare | blank Cu-ledare |
| Material, ledarisolation | PP |
| Enkelledare, färg | brun, vit, blå, svart |
| totalkabling | 4 ledare längstvinnade |
| Ledarmotstånd max. | ≤ 57 Ω/km |
| Märkspänning kabel | ≤ 300 V (Toppvärde, inte för starkströmssyften) |
| Provspänning ledare/ledare | 3000 V (Spark-test) |
| Minsta böjradie, fast dragen | 5 x D |
| Minsta böjradie, flexibelt dragen | 10 x D |
| Minsta böjradie, fast kablage | 25 mm |
| Minsta böjradie, rörligt förlagd | 49 mm |
| Dynamisk lastkapacitet (böjning) | Böjcykler maximalt: 10000000, Böjradie: 10 x D, körväg: 5 m, körhastighet: 3 m/s, Acceleration: 5 m/s² |
| Dynamisk lastkapacitet (torsion) | Vridning: ±180 °/m, Torsionscykler: ≥2000000, Torsionsfrekvens: 35 cykler/min |
| Halogenfri | enligt DIN VDE 0472 del 815 |
| Flamhärdighet | enligt UL FT-2 |
| oljebeständighet | enligt DIN EN 60811-2-1 |
| Övrig beständighet | tål svetsloppor |
| klibbar inte | |
| slitstark | |
| Speciella egenskaper | Fri från lackeringsförstörande substanser enligt VW-PV 3.10.7 |
| Konstruktioner enligt VW MgU-I-B09-41 | |
| högflexibel | |
| Drifttemperatur | -40 °C ... 80 °C (Kabel, fast montering) |
| -25 °C ... 80 °C (Kabel, rörlig montering) | |
| Omgivningsförhållanden | |
| Skyddsklass | IP65 |
| IP67 | |
| IP68 | |
| Drifttemperatur (Hane/hona) | -25 °C ... 90 °C (Hane/hona) |
| Normbeteckning | M12-kontakter |
| Standarder/föreskrifter | IEC 61076-2-101 |
