FLKM S135/S7/FLK50/PLC - Frontadapter

FLKM S135/S7/FLK50/PLC - Frontadapter

2314736

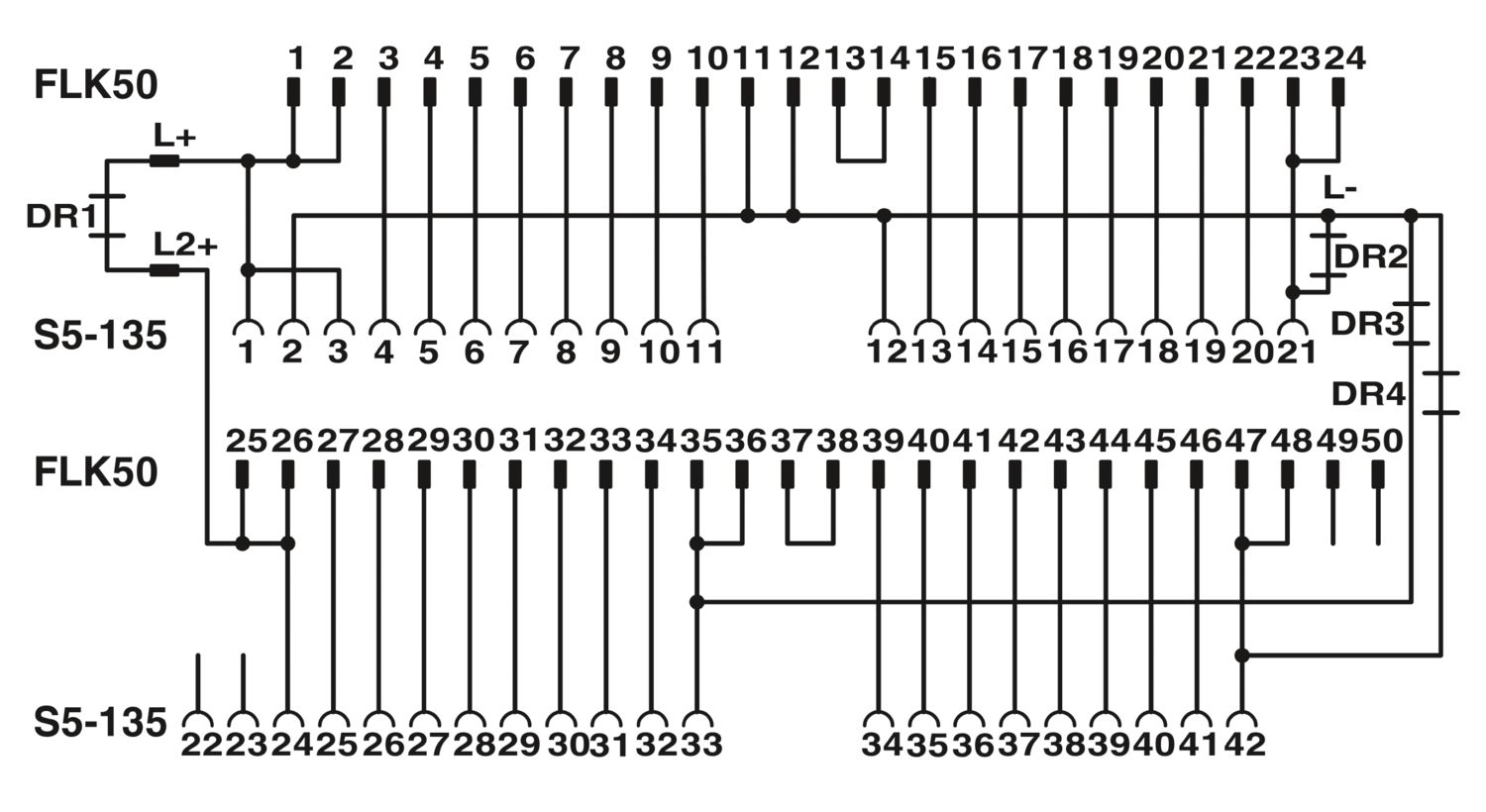

Omvandlare för SIMATIC® S5-135 till 50-polig FLK-kontakt via vilken ett S7-styrsystem kan kopplas. Omvandling: 6ES5 420-4UA14 / 6ES5 430-4UA14 till 6ES7 321-1BL00-0AA0 eller 6ES5 441-4UA14 / 6ES5 451-4UA14 till 6ES7 322-1BL00-0AA0

Produktdetaljer

Expand all Collapse all

Tekniska data

Artikelegenskaper

Produkttyp	Frontadapter
Isoleringsegenskaper
Isolering	Funktionsisolering
Överspänningskategori	II
Nedsmutsningsgrad	2

Elektriska egenskaper

Max. godkänd driftspänning	60 V DC
Max. tillåten ström	1 A (per serie)
Nominellt driftsätt	100 % ED
Märkisolationsspänning	63 V
Märkstötspänning	0,6 kV
Kompatibelt styrsystem SIEMENS S5-135 U
Passande I/O-kort	6ES5 420-4UA14
		6ES5 430-4UA14
		6ES5 441-4UA14
		6ES5 451-4UA14

Anslutningsdata

Fältnivå
Anslutningstyp	IDC/FLK-stiftlist
Antal anslutningar	1
Poltal	50
Delning	2,54 mm

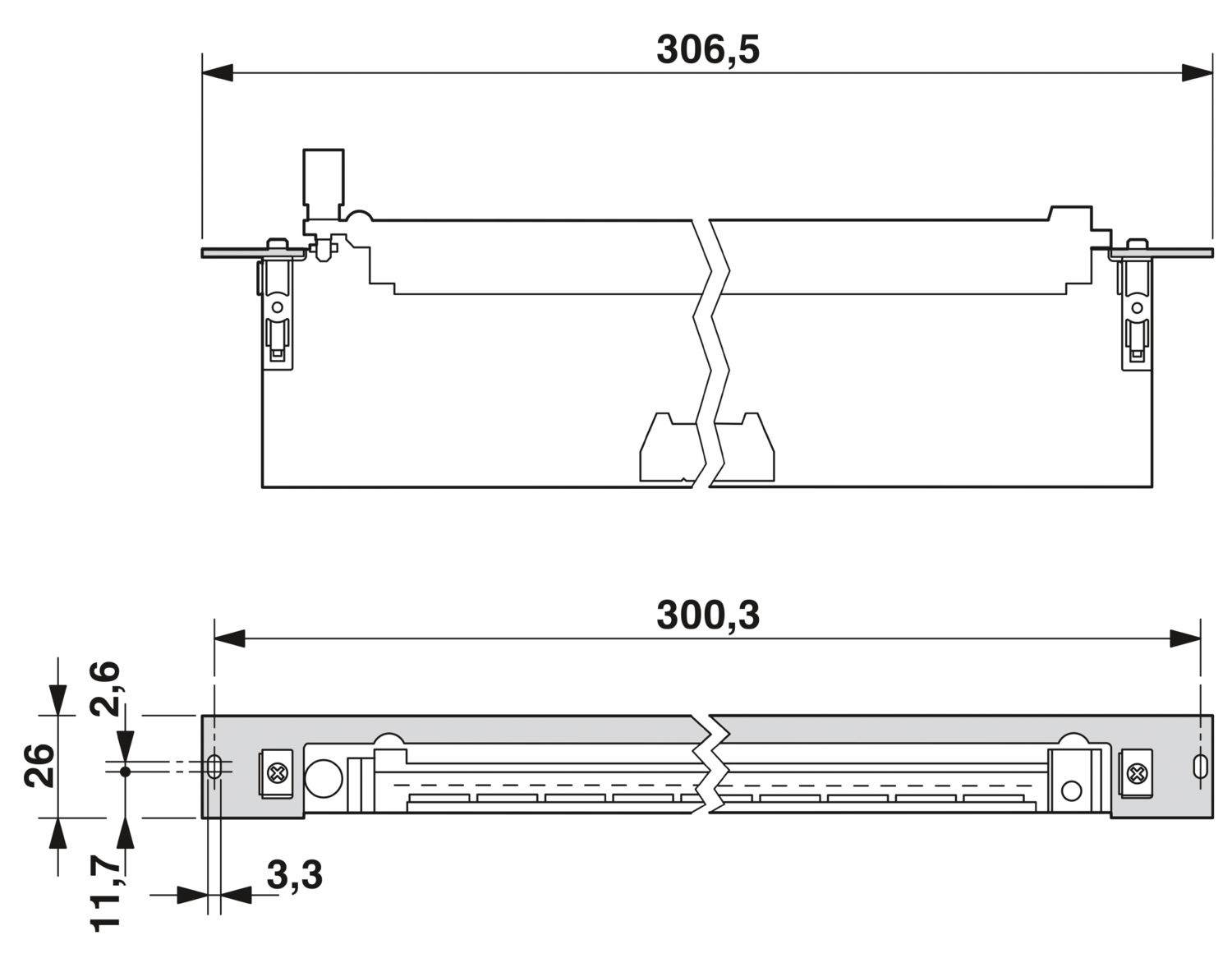

Mått

Artikelmått
Bredd	26 mm
Höjd	85 mm
Djup	306 mm

Miljö- och livslängdsvillkor

Omgivningsförhållanden
Kapslingsklass	IP00
Drifttemperatur	-20 °C ... 50 °C
Omgivningstemperatur (lagring/transport)	-20 °C ... 70 °C

Standarder och bestämmelser

Normer/föreskrifter	IEC 60664
Normer/föreskrifter		DIN EN 50178

Montering

Monteringsläge	valfri

Anmärkning

Anvisning vid beställning:	Komponenterna för konstruktion av en adapterhållare enligt applikationsexemplet (datablad downloadområde), som fäster migrationsadaptern, erhålls från Heitec AG i Eckental-Eschenau. Följande artikelnummer behövs för montering av hållaren: 3685.896 (2 st) 3684.629 (1 st) 3684.562 (2 st) 3687.015 (1 ant./förp.) 3684.610 (2 st) 3684.572 (2 st) 3684.881 (10 st) 3685.837 (10 st) 3685.832 (10 st)
Driftanvisning	Observera installationsdirektivets specifikationer för avsedd användning (se nedladdningar). Vid tillämpningar eller användning med produkter från tredje part måste även specifikationerna, samt säkerhets- och varningsinstruktionerna från respektive tredjepartstillverkare följas.

Affärsmässiga uppgifter

Artikelnr	2314736
Antal/förp.	1 Styck
Minsta beställningsantal	1 Styck
Försäljningskod	DK233S
Produktnyckel	DK233S
GTIN	4046356155243
Vikt per styck (inklusive förpackning)	255,3 g
Vikt per styck (exklusive förpackning)	254 g
Tullnummer	85366990
Ursprungsland	DE

Klassifikationer

ECLASS

ECLASS-13.0

27242292

UNSPSC

UNSPSC 21.0

32151601

Environmental product compliance

EU RoHS
Uppfyller kraven enligt RoHS-direktivet	Ja (Inga undantagsregler)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Inga farliga ämnen över gränsvärdena
EU REACH SVHC
Hänvisning till möjliga ämnen i REACH (CAS-nummer)	Inget ämne med en viktandel på mer än 0,1 %
