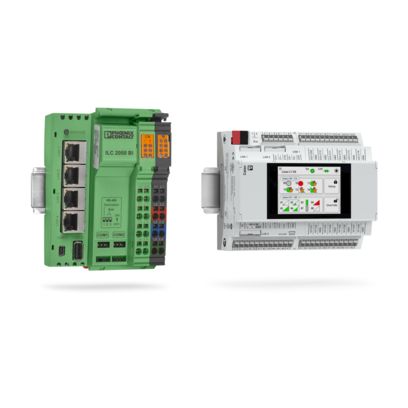

Systemy sterowania budynkiem

Polegaj na systemach sterowania budynkiem z Niagara Framework®: Nasze portfolio systemów sterowania i modułów we/wy oferuje maksymalną elastyczność. Idealny do zastosowań scentralizowanych i zdecentralizowanych – od renowacji po nowe budownictwo. Kompaktowy, skalowalny i łatwy w integracji.

Więcej informacji

Wyniki: 65

Strona:

Sortuj według:

Ważność
A-Z
Z-A

Artykułów na stronę

Go to Product Detail Page for item 2861302

IB IL AI 2/SF-PAC - Moduł analogowy

IB IL AI 2/SF-PAC - Moduł analogowy

2861302

Inline, Złączka wejść analogowych, Wejścia analogowe: 2, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, technika przyłączeniowa: 2-przewodowa, prędkość transmisji w magistrali lokalnej: 500 kBit/s, stopień ochrony: IP20, Z wtykiem Inline i polem opisowym

Go to Product Detail Page for item 2861331

IB IL 24 PWR IN-PAC - Moduł zasilający

IB IL 24 PWR IN-PAC - Moduł zasilający

2861331

Złącze zasilające Inline, kompletne z akcesoriami (wtyk przyłączeniowy i pole opisowe), 24 V DC, bez bezpiecznika

Go to Product Detail Page for item 2693020

IB IL 24 PWR IN/R/L-0.8A-PAC - Moduł zasilający

IB IL 24 PWR IN/R/L-0.8A-PAC - Moduł zasilający

2693020

Złącze dodatkowego zasilania Inline do zasilania logiki U_L 0,8 A, kompletnie z akcesoriami (wtyk przyłączeniowy i pole opisowe)

Go to Product Detail Page for item 1371432

CATAN C1 EN - Sterownik

CATAN C1 EN - Sterownik

1371432

Sterownik do automatyki budynkowej. 14 konfigurowalnych wejść i wyjść. Interfejsy: 3 x Ethernet, 2 x RS-485, 2 x USB-C, TP do automatyzacji pomieszczeń, 2 x SPE do modułów rozszerzeń Catan. Lokalna obsługa priorytetowa za pomocą panelu sterowania Catan.

Go to Product Detail Page for item 1371364

CATAN DOR6 UI8 - Moduł przekaźnika

CATAN DOR6 UI8 - Moduł przekaźnika

1371364

Moduł rozszerzenia dla sterownika Catan. 8 wejść uniwersalnych i 6 wyjść cyfrowych z przekaźnikami bistabilnymi na 230 V AC / 16 A. Lokalna obsługa priorytetowa za pomocą panelu sterowania Catan. Połączenie z kontrolerem Catan za pośrednictwem jednoparowego Ethernetu.

Go to Product Detail Page for item 1745323

CBL-CATAN EVAL KIT - Zes. start.

CBL-CATAN EVAL KIT - Zes. start.

1745323

Zestaw ewaluacyjny umożliwiający rozpoczęcie pracy w automatyce budynkowej z nową rodziną produktów Catan. Składa się z kontrolera Catan C1 EN, panelu Catan Control Panel, zasilacza, licencji na kontroler (ograniczenie do 50 produktów danych) i licencji na Emalytics Workbench. Zestaw służy wyłącznie do celów testowych i nie stanowi aplikacji produkcyjnej.

Podczas zamawiania artykułu należy wprowadzić „identyfikator hosta” komputera w polu „Moje referencje” w koszyku. Identyfikator hosta jest wyświetlany na komputerze po instalacji Emalytics Automation.

Go to Product Detail Page for item 1371366

CATAN CONTROL PANEL - Wyświetlacz

CATAN CONTROL PANEL - Wyświetlacz

1371366

Ekran dotykowy do lokalnej priorytetowej obsługi i konfiguracji kontrolera Catan i modułów rozszerzeń Catan. Rozmiar wyświetlacza 2,4". Podłączenie przez złącze USB C.

Go to Product Detail Page for item 1541303

ILC 2250 BI - Sterownik

ILC 2250 BI - Sterownik

1541303

Modułowy sterownik Inline do zastosowań automatyzacyjnych w obszarze infrastruktury, energetyki i wyposażenia budynków na bazie platformy Niagara-Framework®. Wyposażony w cztery złącza LAN, dwa złącza USB i dwa złącza RS-485.

Możliwość rozbudowy o dalsze moduły I/O Inline.

Go to Product Detail Page for item 1535543

ILC 2250 BI-L - Sterownik

ILC 2250 BI-L - Sterownik

1535543

Modułowy sterownik Inline do zastosowań automatyzacyjnych w obszarze infrastruktury, energetyki i wyposażenia budynków na bazie platformy Niagara-Framework®
Wyposażony w cztery złącza LAN, dwa złącza USB, dwa złącza RS-485
oraz interfejs LON (CEA-709).
Możliwość rozbudowy o dalsze moduły I/O Inline.

Go to Product Detail Page for item 2861412

IB IL AI 8/SF-PAC - Moduł analogowy

IB IL AI 8/SF-PAC - Moduł analogowy

2861412

Inline, Złączka wejść analogowych, Wejścia analogowe: 8, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 V ... 25 V, -25 V ... 25 V, 0 V ... 50 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, 0 mA ... 40 mA, -40 mA ... 40 mA, technika przyłączeniowa: 2-przewodowa, prędkość transmisji w magistrali lokalnej: 500 kBit/s, stopień ochrony: IP20, w komplecie wtyki Inline i pola na opis

Strona:

Artykułów na stronę

Rodzina produktów Catan

Rodzina produktów ILC

Krótki przegląd korzyści Maksymalna elastyczność w automatyce budynkowej

Skalowalność – szczególnie wysoka efektywność i możliwość elastycznej rozbudowy do aplikacji centralnych i lokalnych
Wysoka gęstość wejść/wyjść – rozwiązanie zapewniające oszczędność miejsca i kosztów
Łatwa instalacja – może być również bezproblemowo realizowana w złożonych aplikacjach lub warunkach ograniczonej przestrzeni
Bezproblemowa integracja – również w projektach innych partnerów Niagara Framework®
Bezpieczeństwo planowania – gwarantowana dostępność sterowników do 2035 r.

Porównanie naszych systemów sterowania budynkiem

Zidentyfikuj odpowiedni system sterowania budynkiem w zaledwie kilku krokach.


	Catan C1 EN	ILC 2250 BI(-L)	ILC 2050 BI(-L)
Kompatybilne systemy zarządzania budynkiem
Wersje Niagara Framework® N4
Dodatki Emalytics dla Niagara Framework®
Optymalna sytuacja montażowa
Rozdzielnica elektryczna
Szafa sterownicza
Protokoły i interfejsy
IoT i protokoły budynków	BACnet, Modbus, MQTT, oBIX, OPC UA, SNMP, DALI i SMI	BACnet, Modbus, MQTT, oBIX, OPC UA, SNMP, M-Bus, MP-Bus, DALI, SMI i LON	BACnet, Modbus, MQTT, oBIX, OPC UA, SNMP, M-Bus, MP-Bus, DALI, SMI i LON
Zintegrowany interfejs KNX-TP
Komunikacja SPE między jednostkami sterującymi
Więcej informacji
Dostępny wyświetlacz do sterowania lokalnego
Zgodność z CRA
Moduły we/wy	8 UI, 4 DOI, 2 UOI onboard i do 16 modułów rozszerzeń	do 63 modułów rozszerzeń Inline	do 63 modułów rozszerzeń Inline
	Więcej informacji o Catan C1 EN	Więcej informacji o ILC 2250 BI(-L)	Więcej informacji o ILC 2050 BI(-L)

Rodzina produktów Catan

Przegląd najważniejszych cech Catan

Interaktywna mapa: Portfolio systemów sterowania budynkiem

Pionierska praca w dziedzinie automatyki KNX

Jako pierwszy na świecie sterownik oparty na technologii Niagara Framework® sterownik Catan C1 PL posiada interfejs KNX TP. Umożliwia to bezpośredni dostęp do automatyki KNX bez dodatkowych bramek.

Intuicyjna obsługa za pomocą 2,4-calowego ekranu dotykowego

W przypadku każdego modułu z linii produktów, panel sterowania Catan może być opcjonalnie podłączany podczas pracy. Ten zdejmowany wyświetlacz służy do obsługi lokalnej. Posiada intuicyjne menu i specjalne aplikacje dedykowane do modułów, co zapewnia komfortową i łatwą obsługę.

Więcej informacji o wyświetlaczu

Intuicyjna obsługa za pomocą 2,4-calowego ekranu dotykowego

Sieć na wszystkich poziomach

Catan C1 EN oferuje wszechstronną komunikację dzięki trzem portom LAN, dwóm złączom USB i zintegrowanym złączom RS-485. Wbudowany trzyportowy switch Ethernetowy umożliwia elastyczne zarządzanie portami LAN i WAN oraz obsługuje RSTP dla niezawodnej ochrony pętli. Komunikacja za pośrednictwem dwóch kart sieciowych sprawia, że sterownik idealnie nadaje się do sieci segmentowanych, połączeń redundantnych i zaawansowanych architektur automatyki.

Pomoc akustyczna dla serwisu

W systemach automatyki budynkowej skrzynki są instalowane w suficie lub pod podłogą. W przypadku awarii znalezienie urządzeń na podstawie rysunków może być bardzo czasochłonne. Aby uprościć ten proces, w sterownikach i modułach rozszerzeń są zintegrowane głośniki. Komunikaty dźwiękowe znacznie ułatwiają znalezienie urządzenia.

Przyszłościowa sieć dzięki technologii Ethernetu jednoparowego

Linia produktów Catan opiera się na technologii Ethernetu jednoparowego (SPE), stanowiąc uniwersalną bazę komunikacyjną dla całej sieci automatyki. Wszystkie moduły są połączone przez Ethernet jednoparowy, co zapewnia efektywność, oszczędność miejsca i duży zasięg. Do sterownika można podłączyć do 16 modułów rozszerzeń za pośrednictwem prostych linii telekomunikacyjnych na odległość kilkuset metrów.

Kompaktowe rozszerzenie wejść/wyjść

Moduł przekaźnikowy o szerokości zaledwie sześciu DU łączy sześć wydajnych wyjść cyfrowych i osiem uniwersalnych wejść w jednej kompaktowej obudowie. Elastyczne kanały wejściowe umożliwiają bezpośrednie podłączenie różnych czujników i urządzeń - np. czujników temperatury, liczników energii elektrycznej lub sygnałów ze styków. Sześć zintegrowanych przekaźników przełączających zaprojektowano z myślą o obciążeniu ciągłym 16 A przy 230 V AC, dzięki czemu oferują one niezawodną zdolność łączeniową nawet w wymagających zastosowaniach.

Więcej na temat modułu rozszerzeń

Wielofunkcyjne kanały IO

Wszystkie moduły z rodziny produktów Catan posiadają elastyczne kanały we/wy, które można skonfigurować dla maksymalnie sześciu różnych aplikacji na kanał – od sygnałów cyfrowych i analogowych po specjalne funkcje. Podłączenie odbywa się wygodnie za pomocą złączek szynowych Push-in 1,5 mm². Można przetwarzać bezpośrednio niemal każdy format sygnału. W przypadku zastosowań wymagających dużej mocy dla przekaźników 16 A dostępne są nawet złącza 2,5 mm².

Złącza RS-485

Dwa wbudowane złącza RS-485 można ustawiać wygodnie z poziomu przeglądarki i skonfigurować do pracy w trybie BIAS – bez żadnych dodatkowych narzędzi. Aby umożliwić łatwą integrację z istniejącymi systemami budynku i automatyki, oba interfejsy obsługują popularne protokoły Modbus/RTU i BACnet MS/TP.

Moduły Catan w rozdzielnicy elektrycznej

Standardowy sprzęt i różne możliwości zastosowania

Nasza rodzina produktów Catan wyróżnia się jednolitym wykonaniem sprzętowym. Sterownik wraz z wbudowanymi wejściami/wyjściami oraz moduł rozszerzeń w obudowie do montażu na szynie DIN mają szerokość sześciu DU i identyczny układ punktów zaciskowych. Ułatwia to rozbudowę istniejących systemów, ponieważ można łatwo oszacować niezbędne miejsce dla tej rodziny produktów. Kompaktowa konstrukcja modułów Catan pozwala na ich montaż w podrozdzielniach elektrycznych, małych rozdzielnicach, a nawet w niewielkich przestrzeniach instalacji technicznych budynku.

Połączenie Niagara Framework® i świata KNX

Portfolio produktów Catan po raz pierwszy łączy dwie wiodące platformy technologiczne Niagara Framework® i KNX w jednym systemie – to unikalna innowacja w sektorze budowlanym.
Dzięki Catan istniejąca infrastruktura KNX może być płynnie zintegrowana ze światem Building IoT. Rozwiązanie efektywnie wykorzystuje istniejące okablowanie Ethernet – dzięki nowoczesnej technologii Ethernetu jednoparowego (SPE).

Prosta konfiguracja urządzeń

Wszystkie urządzenia z rodziny produktów Catan są wyposażone fabrycznie w cyfrowego bliźniaka, który służy jako centralne źródło informacji w całym cyklu życia produktu. Oprócz cyfrowej tabliczki znamionowej w każdej chwili dostępna jest online dokumentacja techniczna i ważne informacje serwisowe.
Catan C1 EN oferuje również zarządzanie z poziomu przeglądarki, co umożliwia łatwą konfigurację bez dodatkowego oprogramowania.

Zestaw ewaluacyjny Catan

Rozpocznij teraz z Catan

Daj się zainspirować funkcjonalnością, obsługą i wydajnością nowej rodziny produktów Catan do automatyki budynkowej – w wyjątkowej, specjalnej cenie.

Zamów zestaw startowy

Rodzina produktów ILC

Przegląd najważniejszych cech ILC

Interaktywna mapa: System sterowania do automatyzacji budynków

Integracja z siecią Ethernet

Obie generacje rodziny produktów ILC 2x50 BI posiadają cztery porty LAN, dwa wejścia USB i złącze RS-485. Zintegrowany czteroportowy switch Ethernetowy umożliwia elastyczne zarządzanie portami LAN i WAN, RSTP do ochrony pętki i komunikację za pośrednictwem dwóch kart sieciowych.

Inteligentne sterowanie oświetlenie za pomocą DALI-2

Seria ILC 2x50 BI obsługuje standard DALI-2 do nowoczesnego, zgodnego z normami sterowania oświetleniem w budynkach. Dzięki zintegrowanemu masterowi DALI, funkcji MultiMaster i zintegrowanemu zasilaczowi DALI system stanowi kompletne rozwiązanie do sterowania i monitorowania opraw oświetleniowych, czujników i elementów obsługowych – bez dodatkowych bramek.

Złącza RS-485

Dwa wbudowane złącza szeregowe RS-485 zapewniają maksymalną elastyczność komunikacji przemysłowej. Oba porty można ustawiać wygodnie za pomocą przełączników DIP i skonfigurować do pracy w trybie BIAS. Interfejsy obsługują popularne protokoły, takie jak Modbus/RTU i BACnet MS/TP – są idealne do bezproblemowej integracji z istniejącymi systemami automatyki i zarządzania budynkami. Opcjonalnie są dostępne inne interfejsy szeregowe.

LON-ready do modernizacji

Obie generacje rodziny produktów ILC 2x50 BI są nadal dostępne w wersji LON – ze zintegrowanym interfejsem LON TP/FT-10 do bezpośredniego podłączenia do istniejących sieci budynków LonWorks®. Oznacza to możliwość bezproblemowej modernizacji starszych systemów automatyki budynkowej – to idealne rozwiązanie do energooszczędnej modernizacji i przyszłościowych rozwiązań inteligentnych budynków.

Więcej o ILC 2x50 BI-L

Skalowalne zasilanie 24 V dla modułowych architektur systemów

ILC 2x50 BI(-L) jest zasilany z centralnego źródła napięcia 24 V DC i dostarcza ten potencjał do wszystkich podłączonych modułów Inline. Dostępne są dodatkowe moduły do podłączenia potencjału i izolacji w celu elastycznej segmentacji – idealne do ustrukturyzowanej dystrybucji energii, ukierunkowanej ochrony i tworzenia złożonych rozwiązań automatyki.

Wejścia i wyjścia cyfrowe

Wejścia i wyjścia cyfrowe serii ILC 2x50 BI umożliwiają precyzyjne przetwarzanie sygnałów na poziomie kanałów. Technika przyłączeniowa przewodu neutralnego umożliwia elastyczne oprzewodowanie pasujące do każdej sytuacji montażowej w szafie sterowniczej.

Wejścia i wyjścia analogowe

Seria ILC 2x50 BI oferuje wydajne wejścia i wyjścia analogowe, które obsługują szeroki zakres typów sygnałów – w tym sygnały prądowe, napięciowe i temperaturowe. Każdy kanał jest indywidualnie konfigurowalny i może być elastycznie dostosowany do danego zastosowania. Do projektów niskobudżetowych są dostępne modele Eco, które są zredukowane do niezbędnego minimum bez utraty jakości i niezawodności.

Moduły komunikacyjne do kompleksowej automatyki budynkowej

Seria ILC 2x50 BI może być rozbudowana za pomocą wydajnych modułów komunikacyjnych – dla łatwej integracji z nowoczesnymi systemami automatyki budynkowej. Dzięki obsłudze standardu M-Bus i MP-Bus moduły umożliwiają bezpośrednie połączenie z uznanymi standardami magistrali obiektowej. Umożliwia to efektywne łączenie, monitorowanie i sterowanie systemami zasilania, klimatyzacji i wentylacji.

Instalacja elektryczna w szafie sterowniczej budynku

ILC 2x50 BI(-L) z technologią Niagara Framework®

Automatyka budynkowa w szafie sterowniczej i Emalytics

Automatyzacja systemów pierwotnych i wtórnych

Sterownik ILC 2x50 BI(-L) został stworzony specjalnie do zadań automatyki budynkowej, zwłaszcza do monitorowania i sterowania infrastrukturą budynku, przepływami energii lub instalacjami ogrzewania, wentylacji i klimatyzacji. Przemysłowa konstrukcja gwarantuje wysoką niezawodność, dzięki czemu sterownik nadaje się również do zastosowań krytycznych. Dzięki ważnym dopuszczeniom, takim jak IEC 61000, UL 508 i BTL, sterownik IoT nadaje się idealnie do różnych aplikacji.

Unikalna integracja z Niagara Framework®

Jako jedyny na świecie sterownik oparty na technologii Niagara Framework® sterownik ILC 2x50 BI(-L) można rozbudować o 63 moduły Inline dla kanałów we/wy cyfrowych i analogowych oraz wszystkich systemów magistrali stosowanych powszechnie w technologii budynkowej.
Dzięki szerokości wynoszącej zaledwie 80 mm sterownik zajmuje wyjątkowo mało miejsca. Ponadto można zintegrować również inne protokoły IoT i protokoły budynku.

Długoterminowa niezawodność funkcjonalna i dostępność

Nasz system Inline został zaprojektowany z myślą o długoterminowej niezawodności i dostępności. Dążymy do tego, aby nasze podstawowe portfolio Inline było dostępne co najmniej do 2035 roku. W tym celu odpowiednie artykuły są regularnie aktualizowane o niezbędne kroki konserwacji produktu pod względem sprzętowym i/lub oprogramowania sprzętowego.

Łatwa konfiguracja dzięki zarządzaniu z poziomu przeglądarki

ILC 2x50 BI(-L) jest wyposażony w zarządzanie z poziomu przeglądarki, które umożliwia konfigurację urządzenia bez dodatkowego oprogramowania z poziomu standardowej przeglądarki internetowej. Wszystkie sygnały kanałów I/O są odczytywane i zapisywane niezależnie od aplikacji.
Niezależnie od tego zintegrowany serwer sieciowy gwarantuje wysoką wydajność lokalnych wizualizacji przy użyciu instalacji dodatków Emalytics.

Kontakt

Bernhard Tillmanns

Director Global Industry Management Building Technologies

smartbuilding@phoenixcontact.com

Chętnie doradzę Ci w dziedzinie projektów modernizacji lub budowy. Zaufaj naszemu wieloletniemu doświadczeniu i skorzystaj z naszej bogatej oferty usług.

Cyberbezpieczeństwo w szafie sterowniczej

Gotowość na przyszłość dzięki zgodności z Cyber Resilience Act (CRA)

Systemy połączone w sieć odgrywają kluczową rolę w automatyce budynkowej. Od sterowania ogrzewaniem i oświetleniem po kontrolę dostępu – integracja technologii cyfrowych oferuje liczne korzyści, ale niesie ze sobą również zagrożenia. Ustawa Unii Europejskiej o cyberodporności (CRA) wymaga, aby produkty z elementami cyfrowymi, które są wykorzystywane w automatyce budynkowej, spełniały szczególnie wysokie wymagania w zakresie bezpieczeństwa.
Nasze produkty i systemy do automatyki budynkowej spełniają surowe wymagania CRA, dzięki czemu zapewniają maksymalne bezpieczeństwo i niezawodność. Możesz polegać na naszym doświadczeniu. Zwiększ odporność na cyberataki.
