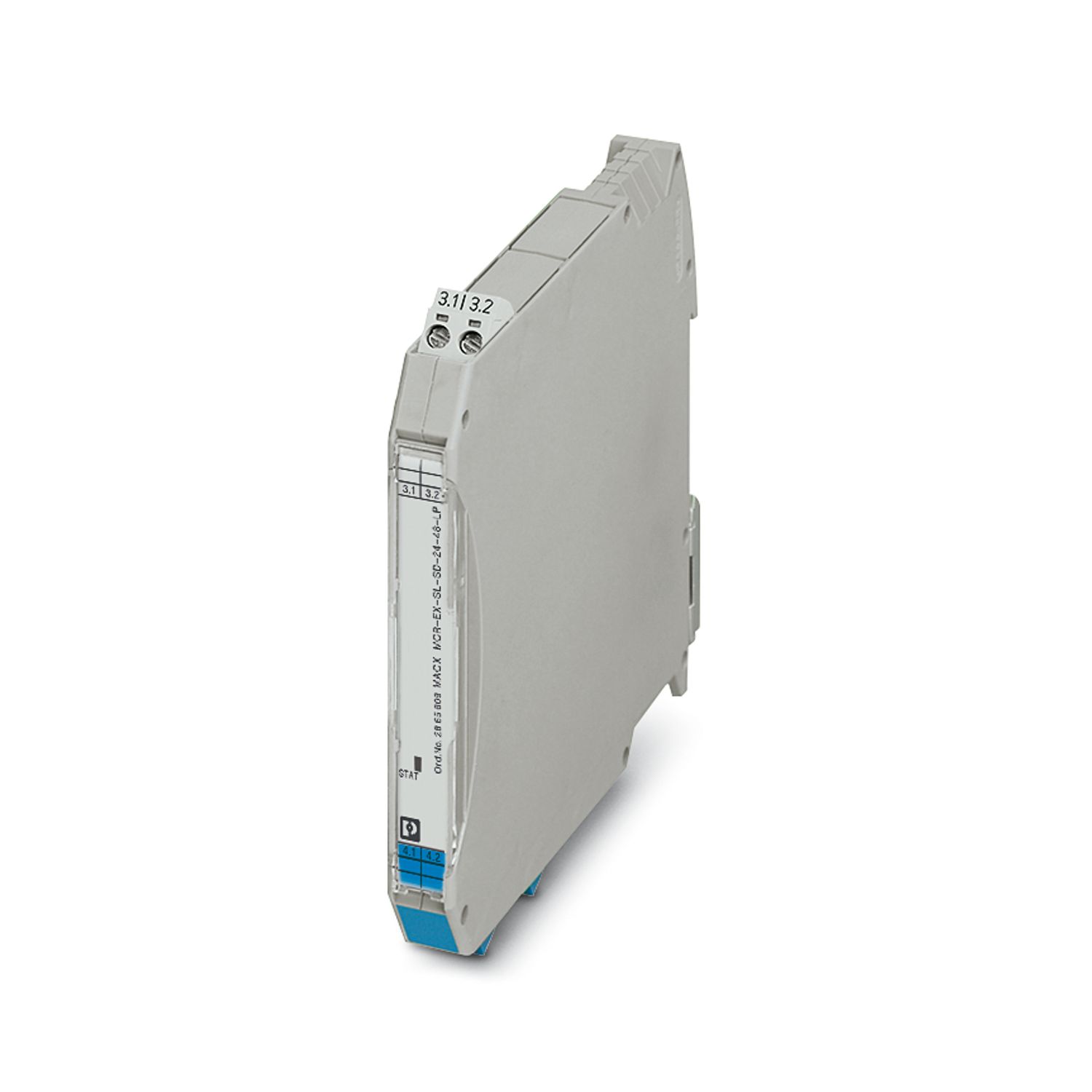

MACX MCR-EX-SL-SD-24-48-LP
-
Ventilstyringsmodul
2865609
El-nr.:
4502738
El-nr.:
4502738
Ex i-ventilstyremodul For egensikker styring av Ex i magnetventiler, alarmmoduler og lysdioder som er installert på Ex-området. Strømbegrensning ved 48 mA. Til gass opptil gruppe IIC, sløyfematet, galvanisk skille, SIL 3. Skrutilkobling.
Produktdetaljer
| Produkttype | Ventilstyremodul |
| Produktserie | MACX Analog |
| Antall kanaler | 1 |
| Utførelse | Ex i-skilleforsterkere med funksjonell sikkerhet SIL |
| Kompatibel ventil | ASCO Coil 195 |
| ASCO Coil 302 (12 V) | |
| Bürkert Coil AC 10 standard | |
| Bürkert Coil AC 10 high resistance | |
| Bürkert Coil AC 21 standard 700 mW / 65°C | |
| Bürkert Coil AC 21 high resistance 700 mW / 65°C | |
| Bürkert Coil AC 21 standard 900 mW / 45°C | |
| Bürkert Coil AC 21 high resistance 900 mW / 45°C | |
| Bürkert Coil AC 21 standard 900 mW / 60°C | |
| Bürkert Coil AC 21 high resistance 900 mW / 60°C | |
| Bürkert Coil G1 642735 standard 800 mW / 40°C | |
| Bürkert Coil G1 642735 high resistance 800 mW / 40°C | |
| Bürkert Coil G1 642735 standard 1000 mW / 40°C | |
| Bürkert Coil G1 642735 high resistance 1000 mW / 40°C | |
| FESTO Coil MFH-...IA-SA-EX GBXE022AIAD03 | |
| FESTO Coil (J)MFH-...BIA-SA-EX GBXE022AIAD03 | |
| Norgren Herion Coil 2050 | |
| Norgren Herion Coil 2051 | |
| Norgren Herion Coil 2052 | |
| Norgren Herion Coil 2053 | |
| Norgren Herion Coil 2080 / 2082 | |
| Norgren Herion Coil 2081 / 2083 | |
| Norgren Herion Coil 2084 | |
| Norgren Herion Coil 3039 | |
| Nass Coil 1259 30.1-00 | |
| Nass Coil 1259 50.1-00 | |
| Parker Coil VZ07 488650.01 | |
| Parker Coil VZ33 494035.10 | |
| Parker Coil VZ08 488660.01 | |
| Parker Coil VZ09 488670.01 | |
| Parker Coil VZ95 482160.01 EEx ia IIB T6 | |
| Parker Coil VZ23 482870.01 | |
| Samson Coil 3701-12 (12 V) | |
| Samson Coil 3701-13 (24 V) | |
| Samson Coil 3963-12 (12 V) | |
| Samson Coil 3963-13 (24 V) | |
| Samson Coil 3964-12 (12 V) | |
| Samson Coil 3964-13 (24 V) | |
| Seitz Pilot valve PV 12F73 Ci oH | |
| Seitz Pilot valve PV 12F73 Xi oH | |
| Seitz Pilot valve PV 12F73 Xi oH-2 | |
| Seitz Solenoid coil 11 G 52 | |
| Merk | Dette er et utdrag av mulige kombinasjoner mellom ventiler og ventilstyringsmoduler. |
| galvanisk skille | 2-veisskille |
| Maks. temperaturkoeffisient | 0,01 %/K |
| Galvanisk skille | |
| Testspenning | 2,5 kV AC (50 Hz, 60 s) |
| Overspenningskategori | II |
| Forurensningsgrad | 2 |
| Galvanisk skille Utgang/inngang IEC/EN 60079-11 | |
| Standarder/bestemmelser | IEC/EN 60079-11 |
| Merkeisolasjonsspenning | 375 VPP |
| Galvanisk skille Utgang/inngang IEC/EN 61010-1 | |
| Standarder/bestemmelser | IEC/EN 61010-1 |
| Merkeisolasjonsspenning | 300 Veff |
| Isolering | Sikkert skille |
| Forsyning | |
| Forsyningsspenningsområde | sløyfematet, ekstern forsyning ikke mulig |
| Effekttap | < 1,41 W |
| Signal: Spenning | |
| Antall innganger | 1 |
| Inngangssignal spenning | 19,2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %) |
| Maks. inngangssignal strøm | 85 mA (Ue = 24 V DC) |
| Signal: Spenning | |
| Beskrivelse av utgang | egensikker |
| Antall utganger | 1 |
| Utgangsspenning | ≥ 10,5 V DC (48 mA) |
| Strømbegrensning | > 48 mA |
| Reaksjonstid | < 20 ms |
| Tomgangsspenning | > 24 V DC |
| Kortslutningssikker | ja |
| Tilkoblingstype | Skrutilkobling |
| Avisoleringslengde | 7 mm |
| Skrue | M3 |
| Ledertverrsnitt entrådet | 0,2 mm² ... 2,5 mm² |
| Ledertverrsnitt flertrådet | 0,2 mm² ... 2,5 mm² |
| Ledertverrsnitt AWG | 24 ... 14 |
| Tiltrekkingsmoment | 0,5 Nm ... 0,6 Nm |
| Testbøssing | |
| Maks. diameter | 2 mm |
| Ex-installasjon (EPL) | Gc |
| Div. 2 | |
| Ex i-strømkretser (EPL) | Ga |
| Da | |
| Ma | |
| Div. 1 | |
| Sikkerhetstekniske data | |
| Merk | Følgende Ex i-verdier gjelder for ATEX- og IECEx-godkjenning. For alle andre Ex-godkjenninger finner du Ex i-verdiene i de respektive sertifikatene. |
| Inngangseffekt Pi | trenger ikke å tas i betraktning |
| Maks. indre induktivitet Li | trenger ikke å tas i betraktning |
| Maks. indre kapasitans Ci | trenger ikke å tas i betraktning |
| Maks. utgangsspenning Uo | 27,7 V |
| Maks. utgangsstrøm Io | 101 mA |
| Maks. utgangseffekt Po | 697 mW |
| Maks. innvendig motstand Ri | 275,7 Ω |
| Sikkerhetsteknisk maksimalspenning Um | 253 V AC |
| 125 V DC | |
| IIA/I (enkel strømkrets): Maks. ytre induktivitet Lo / Maks. ytre kapasitet Co | 27,9 mH / 2,2 µF |
| IIB/IIIC (enkel strømkrets): Maks. ytre induktivitet Lo / Maks. ytre kapasitet Co | 13,9 mH / 0,663 µF |
| IIC (enkel strømkrets): Maks. ytre induktivitet Lo / Maks. ytre kapasitet Co | 3,5 mH / 0,085 µF |
| IIA/I (blandet strømkrets): Maks. ytre induktivitet Lo / Maks. ytre kapasitet Co | 20 mH / 440 nF, 1 mH / 500 nF, 0,1 mH / 960 nF |
| IIB/IIIC (blandet strømkrets): Maks. ytre induktivitet Lo / Maks. ytre kapasitet Co | 5 mH / 200 nF, 1 mH / 300 nF, 0,15 mH / 500 nF |
| IIC (blandet strømkrets): Maks. ytre induktivitet Lo / Maks. ytre kapasitet Co | 0,5 mH / 50 nF, 0,15 mH / 100 nF |
| Statusindikator | LED gul (koblingstilstand/status, lyser ved aktivert utgangskoblingskrets) |
| Målskisse |
|
| Bredde | 12,5 mm |
| Høyde | 112,5 mm |
| Dybde | 113,7 mm |
| Dybde NS 35/7,5 | 114,5 mm (sneppet på monteringsskinne NS 35/7,5 etter EN 60715) |
| Farge | grå (RAL 7042) |
| Brennbarhetsklasse iht. UL 94 | V0 (Hus) |
| Husmateriale | PA 6.6-FR |
| Miljøforhold | |
| Beskyttelsesgrad | IP20 (ikke evaluert av UL) |
| Omgivelsestemperatur (drift) | -40 °C ... 60 °C (vilkårlig monteringsposisjon) |
| -40 °C ... 70 °C (Derating) | |
| Omgivelsestemperatur (lagring/transport) | -40 °C ... 80 °C |
| Tillatt luftfuktighet (drift) | 10 % ... 95 % (ingen dugging) |
| Bruksområde moh. (≤ 2000 m) | |
| Høydenivå | ≤ 2000 m (De tekniske spesifikasjonene er basert på bruk i en høyde ≤ 2000 m over havet. For bruk i høyder > 2000 m over havet, se datablad.) |
| Omgivelsestemperatur (drift) | -40 °C ... 70 °C |
| Sikkerhetsteknisk maksimalspenning Um | 253 V AC |
| 125 V DC | |
| Merkeisolasjonsspenning | 375 VPP (IEC/EN 60079-11) |
| 265 V (UIsolation rated "ec") | |
| Bruksområde moh. (≤ 3000 m) | |
| Høydeområde | > 2000 m ... 3000 m |
| Omgivelsestemperatur (drift) | -40 °C ... 63 °C |
| Sikkerhetsteknisk maksimalspenning Um | 190 V AC |
| 110 V DC | |
| Merkeisolasjonsspenning | 190 V (IEC/EN 60079-11) |
| 190 V (UIsolation rated "ec") | |
| Bruksområde moh. (≤ 4000 m) | |
| Høydeområde | > 3000 m ... 4000 m |
| Omgivelsestemperatur (drift) | -40 °C ... 56 °C |
| Sikkerhetsteknisk maksimalspenning Um | 60 V |
| Merkeisolasjonsspenning | 60 V (IEC/EN 60079-11) |
| 60 V (UIsolation rated "ec") | |
| Bruksområde moh. (≤ 5000 m) | |
| Høydeområde | > 4000 m ... 5000 m |
| Omgivelsestemperatur (drift) | -40 °C ... 49 °C |
| Sikkerhetsteknisk maksimalspenning Um | 60 V |
| Merkeisolasjonsspenning | 60 V (IEC/EN 60079-11) |
| 60 V (UIsolation rated "ec") | |
| CE | |
| Sertifikat | CE-samsvar |
| Merk | I tillegg EN 61326 |
| ATEX | |
| Merking | I (M1) [Ex ia Ma] I |
| II (1) G [Ex ia Ga] IIC | |
| II (1) D [Ex ia Da] IIIC | |
| II 3(1) G Ex ec [ia Ga] IIC T4 Gc | |
| Sertifikat | IBExU 07 ATEX 1133X |
| IECEx | |
| Merking | [Ex ia Ma] I |
| [Ex ia Ga] IIC | |
| [Ex ia Da] IIIC | |
| Ex ec [ia Ga] IIC T4 Gc | |
| Sertifikat | IECEx IBE 08.0002X |
| CCC / China-Ex | |
| Merking | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex ec [ia Ga] IIC T4 Gc | |
| Sertifikat | 2022122316115980 |
| UL, USA / Canada | |
| Merking | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Div. 2, Groups IIC, IIB, IIA T4 | |
| Associated apparatus for use in Class I, Division 1, Groups A,B,C,D | |
| Associated apparatus for use in Class II, Div.1 Groups E,F,G | |
| Associated apparatus for use in Class III, Division 1 | |
| Associated apparatus for use in Class I, Zone 0,1,2, Groups IIC,IIB,IIA | |
| Sertifikat | , C.D.-No 83104549 |
| UL, USA / Canada | |
| Merking | Class I Div 2; IS for Class I, II, III Div 1 |
| Sertifikat | , C.D.-No 83104549 |
| Godkjenning for skipsbygging | |
| Sertifikat | DNV GL TAA000020C |
| Safety Integrity Level (SIL, IEC 61508) | |
| Merking | 3 |
| INMETRO | |
| Merking | [Ex ia Ma] I |
| [Ex ia Ga] IIC | |
| [Ex ia Da] IIIC | |
| Ex ec [ia Ga] IIC T4 Gc | |
| Sertifikat | DNV 18.0115 X |
| Skipsbyggingsdata | |
| Temperature | B |
| Humidity | B |
| Vibrasjon | A |
| EMC | A |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Elektromagnetisk kompatibilitet | Overensstemmelse med EMC-direktiv |
| Støyfasthet | EN 61000-6-2 |
| Støyemisjon | |
| Standarder/bestemmelser | EN 61000-6-4 |
| galvanisk skille | 2-veisskille |
| GB Standard | |
| Standarder/bestemmelser | GB/T 3836.1 |
| GB/T 3836.3 | |
| GB/T 3836.4 | |
| Monteringstype | Skinnemontering |
Dine fordeler
Mekanisk kompatibel med monteringsskinnekonnektoren
Forskjellige utgangskarakteristikker kompatible med vanlige magnetventiler på markedet
Sløyfematet: Nødvendig energi tilføres via styresignalet på inngangssiden
Installering i sone 2, tennbeskyttelsesgrad "n" (EN 60079-15) godkjent
Opptil SIL 3 etter IEC 61508
Galvanisk 2-veisskille
Inngang: 19,2 V DC … 30 V DC
Utgang: [Ex ia] IIC / [Ex ia] IIB
