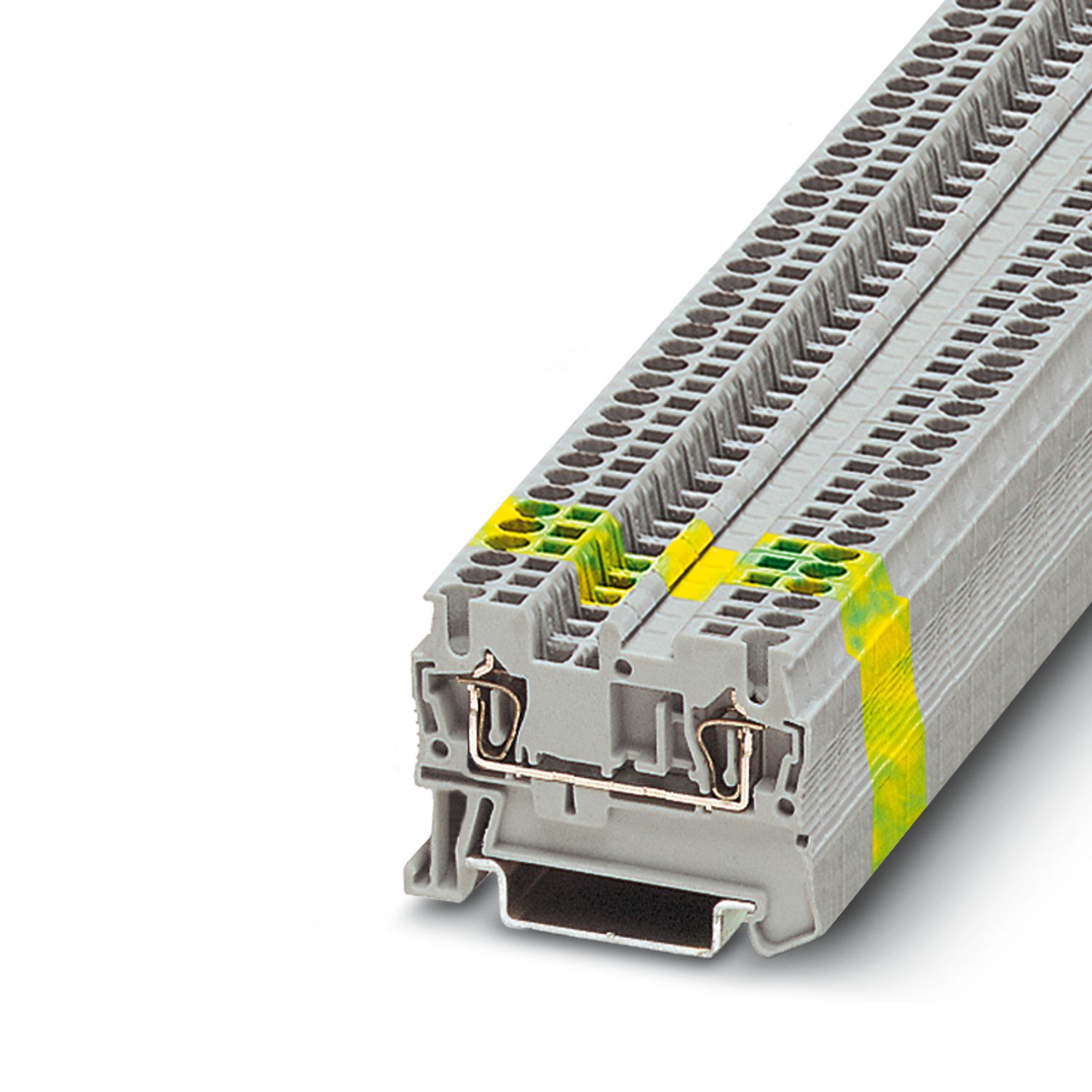

ST 1,5 - Gjennomgangsklemme

3031076
El-nr.: 1268100

Gjennomgangsklemme, nominell spenning: 500 V, nominell strøm: 17,5 A, antall tilkoblinger: 2, tilkoblingstype: Fjærkrafttilkobling, Merketverrsnitt: 1,5 mm², 1. etasje, tverrsnitt: 0,08 mm² - 1,5 mm², monteringstype: NS 35/7,5, NS 35/15, farge: grå

Produktdetaljer

Produkttype	Gjennomgangsmodul
Produktserie	ST
Bruksområde	Jernbaneindustri
	Maskinteknikk
	Anleggsteknikk
	Prosessindustri
Antall tilkoblinger	2
Antall rekker	1
Potensialer	1
Isolasjonsegenskaper
Overspenningskategori	III
Forurensningsgrad	3

Merkestøtspenning	6 kV
Maksimalt effekttap ved nominelle betingelser	0,56 W

Antall tilkoblinger pr. etasje	2
Nominelt tverrsnitt	1,5 mm²
1. etasje
Avisoleringslengde	8 mm ... 10 mm
Prøvedor	A1
Tilkobling iht. standard	IEC 60947-7-1
Ledertverrsnitt entrådet	0,08 mm² ... 1,5 mm²
Ledertverrsnitt [AWG]	28 ... 16 (omregnet i henhold til IEC)
Ledertverrsnitt flertrådet	0,08 mm² ... 1,5 mm²
Ledertverrsnitt flertrådet [AWG]	28 ... 16 (omregnet i henhold til IEC)
Ledertverrsnitt flertrådet (endehylse uten kunststoffhylse)	0,14 mm² ... 1,5 mm²
Ledertverrsnitt flertrådet (endehylse med kunststoffhylse)	0,14 mm² ... 1,5 mm²
To ledere med samme tverrsnitt flertrådet m. TWIN-endehylse med plasthylse	0,5 mm²
Nominell strøm	17,5 A
Belastningsstrøm maksimal	17,5 A (ved 1,5 mm ² ledertverrsnitt)
Nominell spenning	500 V
Nominelt tverrsnitt	1,5 mm²

Merkedata (ATEX/IECEx)
Merking	 II 2 GD Ex eb IIC Gb
Brukstemperaturområde	-60 °C ... 85 °C
Ex-attestert tilbehør	3030417 D-ST 2,5
	3030721 ATP-ST 4
	1204504 SZF 0-0,4X2,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
Liste over broer	Lask / FBS 2-4 / 3030116
	Lask / FBS 3-4 / 3030129
	Lask / FBS 4-4 / 3030132
	Lask / FBS 5-4 / 3030145
	Lask / FBS 10-4 / 3030158
	Lask / FBS 20-4 / 3030352
Brodata	16,5 A (1,5 mm²)
Temperaturøkning Ex	40 K (19,4 A / 1,5 mm²)
ved brokobling med lask	440 V
- ved forbikoblet broforbindelse	352 V
- ved forbikoblet broforbindelse via PE-klemme	352 V
- ved lengdetilpasset broforbindelse med deksel	220 V
- ved lengdetilpasset broforbindelse med gruppeskilleplate	275 V
Merkeisolasjonsspenning	400 V
Utgang	(permanent)
Etasje Ex Generelt
Merkespenning	440 V
Merkestrøm	17,5 A
Belastningsstrøm maksimal	17,5 A
Gjennomgangsmotstand	1,43 mΩ
Tilkoblingsdata Ex Generelt
Nominelt tverrsnitt	1,5 mm²
Merketverrsnitt AWG	16
Tilkoblingsegenskaper stiv	0,08 mm² ... 1,5 mm²
Tilkoblingskapasitet AWG	28 ... 16
Tilkoblingsegenskaper fleksibel	0,08 mm² ... 1,5 mm²
Tilkoblingskapasitet AWG	28 ... 16

Bredde	4,2 mm
Dekselbredde	2,2 mm
Høyde	48,5 mm
Dybde på NS 35/7,5	36,5 mm
Dybde på NS 35/15	44 mm

Farge	grå (RAL 7042)
Brennbarhetsklasse iht. UL 94	V0
Isolasjonsmaterialgruppe	I
Isolasjonsmaterial	PA
Statisk isolasjonsmaterialinnsats i kulde	-60 °C
Temperatur indeks isolasjonsmaterial (DIN EN 60216-1 (VDE 0304-21))	125 °C
Relativ isolasjonsmaterial temperatur indeks (Elec., UL 746 B)	130 °C
Brannbeskyttelse for skinnegående kjøretøyer (DIN EN 45545-2) R22	HL 1 - HL 3
Brannbeskyttelse for skinnegående kjøretøyer (DIN EN 45545-2) R23	HL 1 - HL 3
Brannbeskyttelse for skinnegående kjøretøyer (DIN EN 45545-2) R24	HL 1 - HL 3
Brannbeskyttelse for skinnegående kjøretøyer (DIN EN 45545-2) R26	HL 1 - HL 3
Varmeavgivelse kalorimetrisk NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Overflater antennelighet NFPA 130 (ASTM E 162)	bestått
Spesifikk optisk røykgasstetthet NFPA 130 (ASTM E 662)	bestått
Røykgasstoksisitet NFPA 130 (SMP 800C)	bestått

Støtspenningstest
Prøvespenning skalverdi	7,3 kV
Resultat	Test bestått
Oppvarmingstest
Krav oppvarmingstest	Temperaturøkning ≤ 45 K
Resultat	Test bestått
Korttidsstrømsikkerhet 1,5 mm²	0,18 kA
Resultat	Test bestått
Driftsfrekvent spenningssikkerhet
Prøvespenning skalverdi	1,89 kV
Resultat	Test bestått

Mekaniske spesifikasjoner
Åpen sidevegg	Ja

Mekanisk fasthet
Resultat	Test bestått
Feste på holder
Monteringsskinne/Befestigungsauflage	NS 35
Testkraft skalverdi	1 N
Resultat	Test bestått
Test med hensyn til lederskader og løse ledere
Rotasjonshastighet	10 o/min
Omdreininger	135
Ledertverrsnitt/vekt	0,08 mm² / 0,1 kg
	1,5 mm² / 0,4 kg
Resultat	Test bestått

Aldring
Temperatursykluser	192
Resultat	Test bestått
Nålflammetest
Virketid	30 s
Resultat	Test bestått
Svingning/bredbåndstøy
Testspesifikasjon	DIN EN 50155 (VDE 0115-200):2008-03
Spekter	Levetidstest kategori 1, klasse B, på kjøretøyet
Frekvens	f₁ = 5 Hz opptil f₂ = 150 Hz
ASD-nivå	1,857 (m/s²)²/Hz
Akselerasjon	0,8g
Testvarighet pr. akse	5 h
Testretninger	X-, Y- og Z-akse
Resultat	Test bestått
Støt
Testspesifikasjon	DIN EN 50155 (VDE 0115-200):2008-03
Slagform	Halvsinusformet
Akselerasjon	5g
Slagvarighet	30 ms
Antall slag pr. retning	3
Testretninger	X-, Y- og Z-akse (pos. og neg.)
Resultat	Test bestått
Miljøforhold
Omgivelsestemperatur (drift)	-60 °C ... 110 °C (Driftstemperaturområde inkl. egenoppvarming, maks. driftstemperatur over kort tid, se RTI Elec.)
Omgivelsestemperatur (lagring/transport)	-25 °C ... 60 °C (i korte perioder, ikke over 24 h, -60 °C til +70 °C)
Omgivelsestemperatur (montasje)	-5 °C ... 70 °C
Omgivelsestemperatur (betjening)	-5 °C ... 70 °C
Tillatt luftfuktighet (drift)	20 % ... 90 %
Tillatt luftfuktighet (lagring/transport)	30 % ... 70 %

Tilkobling iht. standard	IEC 60947-7-1

Monteringstype	NS 35/7,5
	NS 35/15

Forretningsinformasjon

Artikkelnummer	3031076
Pakkestørrelse	50 Stk.
Minimum bestillingsmengde	50 Stk.
Rabattgruppe	31BB21
Produktnøkkel	BE2111
Katalogside	Side 207 (C-1-2019)
GTIN	4017918186616
Vekt pr. stk. (inkl. forpakning)	4,911 g
Vekt pr. stk. (ekskl. forpakning)	4,974 g
Tolltariffnummer	85369010
Opprinnelsesland	DE

Klassifiseringer

Godkjenninger

Approval Specification Data
	Nominell spenning U_N	Nominell strøm I_N	Tverrsnitt AWG
Usegroup B
	300 V	15 A	26 - 14
Usegroup C
	300 V	15 A	26 - 14

Approval Specification Data
	Nominell spenning U_N	Nominell strøm I_N	Tverrsnitt AWG	Tverrsnitt mm²
	500 V	17,5 A		0,2 - 1,5

Approval Specification Data
	Nominell spenning U_N	Nominell strøm I_N	Tverrsnitt AWG	Tverrsnitt mm²
	500 V	17,5 A		0,2 - 1,5

Approval Specification Data
	Nominell spenning U_N	Nominell strøm I_N	Tverrsnitt AWG
Usegroup B
	300 V	15 A	26 - 14
Usegroup C
	300 V	15 A	26 - 14
Usegroup D
	600 V	5 A	26 - 14

Approval Specification Data
	Nominell spenning U_N	Nominell strøm I_N	Tverrsnitt AWG	Tverrsnitt mm²
Typegodkjennelsessertifikat	440 V	17,5 A		0,08 - 1,5

Approval Specification Data
	Nominell spenning U_N	Nominell strøm I_N	Tverrsnitt AWG	Tverrsnitt mm²
	440 V	17,5 A		0,08 - 1,5

Environmental product compliance

Kompatible produkter

Tilbehør

Dine fordeler

Ved siden av å spare plass, gir den kompakte byggformen og tilkoblingen på forsiden en praktisk oppkobling selv ved trange plassforhold

Den gjennomgående, doble funksjonssjakten gir alle muligheter for tidsbesparende potensialfordeling og montering av prøvetilbehør

Med det store tilkoblingsrommet kan man installere ledere med endehylse og kunststoffkrage med nominelt tverrsnitt

Testet for jernbaneformål

EU RoHS
Oppfyller kravene iht. RoHS-direktivet	Ja (Ingen unntak)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ingen farlige stoffer over grenseverdiene
EU REACH SVHC
Henvisning til REACH-kandidatstoff (CAS-nr.)	Ingen stoff med en masseandel på over 0,1 %
