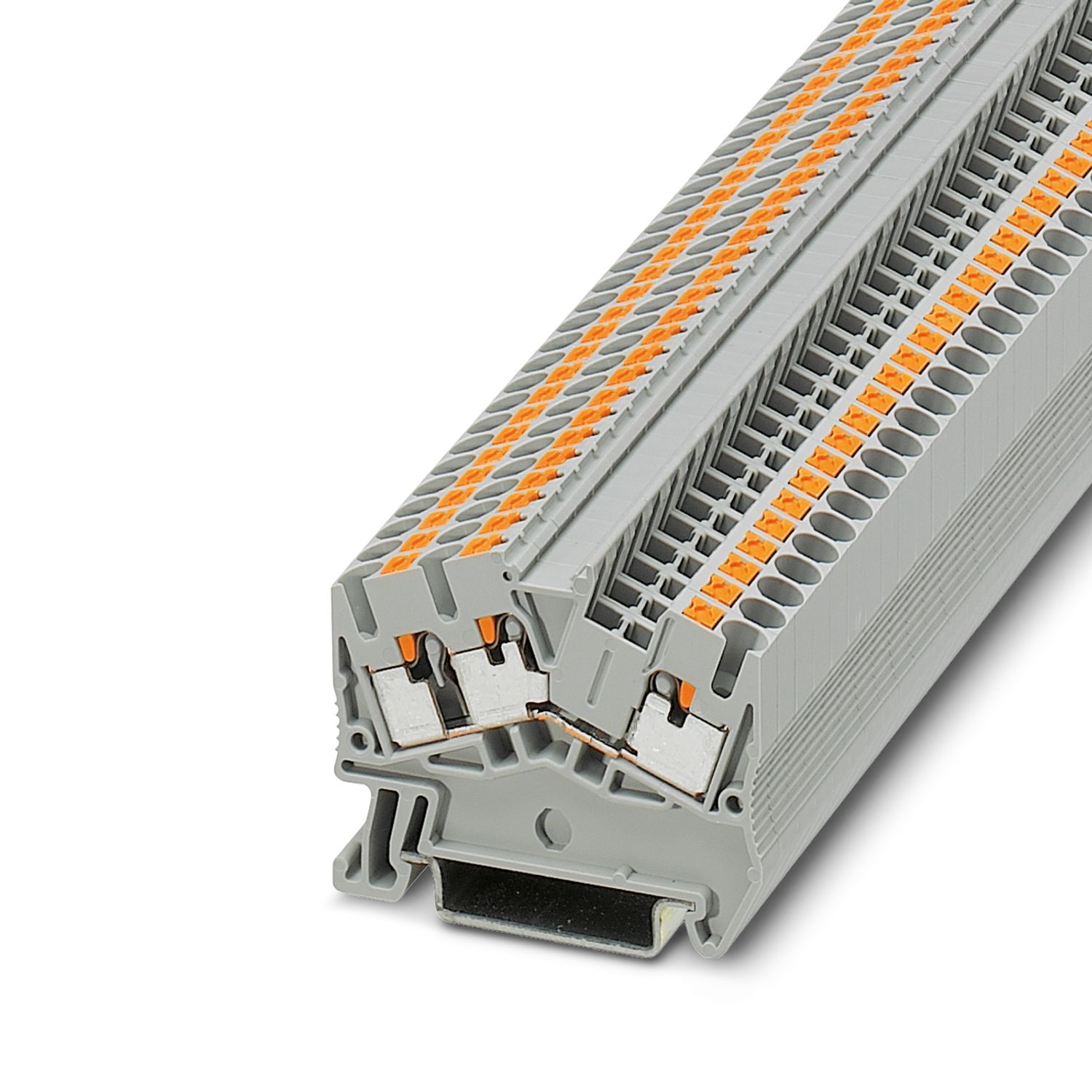

PTS 2,5-TWIN - 接続式端子台

3211896

接続式端子台、定格電圧: 800 V、定格電流: 24 A、接続数: 3、接続方式: プッシュイン式、定格断面積: 2.5 mm²、 1段、断面積: 0.14 mm² - 4 mm²、取付けタイプ: NS 35/7,5、 NS 35/15、色: グレー

製品の詳細

製品ライン	多線式端子台
製品シリーズ	PTS
接続数	3
行の数	1
電位	1
絶縁特性
過電圧カテゴリ	III

定格サージ電圧	8 kV
規準状態での最大損失電力	0.77 W

段あたり接続数	3
定格接続サイズ	2.5 mm²
1段
接続方法	プッシュイン式
剥き線長さ	8 mm ... 10 mm
内部シリンダゲージ	A3
準拠規格	IEC 60947-7-1
接続電線サイズ、単線	0.14 mm² ... 4 mm²
断面積AWG	26 ... 12 (IECに準拠して変換済み)
撚線の接続電線サイズ	0.14 mm² ... 4 mm²
接続電線サイズ、撚線[AWG]	26 ... 12 (IECに準拠して変換済み)
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	0.14 mm² ... 2.5 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール）	0.14 mm² ... 2.5 mm²
同じ断面積の撚線2本接続、TWINフェルール付き、プラスチックスリーブあり	0.5 mm²
定格電流	24 A
最大負荷電流	28 A (4 mm²の導体断面積、剛性)
定格電圧	800 V
定格電線断面積	2.5 mm²
剥き線長さ	8 mm ... 10 mm
1段直接接続可能な電線断面積
接続電線サイズ、単線	0.34 mm² ... 4 mm²
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	0.34 mm² ... 2.5 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール）	0.34 mm² ... 2.5 mm²

定格データ（ATEX/IECEx）
表示記号	 II 2 GD Ex eb IIC Gb
動作温度範囲 (1)	-60 °C ... 85 °C
動作温度範囲 (2)	-40 °C ... 110 °C
Ex認証済みアクセサリ	3031762 D-STS 2,5
	3206209 ATP-QTC
	1204517 SZF 1-0,6X3,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
ブリッジのリスト	プラグインブリッジ / FBS 2-5 / 3030161
	プラグインブリッジ / FBS 3-5 / 3030174
	プラグインブリッジ / FBS 4-5 / 3030187
	プラグインブリッジ / FBS 5-5 / 3030190
	プラグインブリッジ / FBS 10-5 / 3030213
	プラグインブリッジ / FBS 20-5 / 3030226
ブリッジデータ	20.5 A (2.5 mm²)
Ex温度上昇	40 K (23.3 A / 2.5 mm²)
ブリッジでブリッジする場合	352 V
- 隣接していない端子台同士をブリッジする場合	352 V
- 隣接していない端子台をアース端子台からブリッジする場合	352 V
- 指定長のブリッジ	166 V
- 指定長にブリッジ、カバー付き	352 V
- 分離板で指定長のブリッジを行う場合	440 V
定格絶縁電圧	500 V
出力	(常時)
Exレベル概要
定格電流	21 A
最大負荷電流	25 A
接触抵抗	1.08 mΩ
Ex接続データ概要
定格接続サイズ	2.5 mm²
定格断面積 AWG	14
電線接続容量（単線）	0.14 mm² ... 4 mm²
電線接続容量 AWG	26 ... 12
電線接続容量（撚線）	0.14 mm² ... 2.5 mm²
電線接続容量 AWG	26 ... 14

幅	5.2 mm
終端板の幅	2.2 mm
高さ	49 mm
NS 35/7、5の奥行き	43 mm
NS 35/15の奥行き	50.5 mm

色	灰 (RAL 7042)
UL94難燃性クラス	V0
絶縁材質グループ	I
絶縁材質	PA
冷却時絶縁素材	-60 °C
絶縁素材の温度指数（DIN EN 60216-1 (VDE 0304-21)）	125 °C
相対絶縁素材温度指数（Elec.、UL 746 B）	130 °C
鉄道車両の火災保護（DIN EN 45545-2）R22	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R23	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R24	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R26	HL 1 - HL 3
放熱量NFPA 130（ASTM E 1354）	27,5 MJ/kg
表面燃焼性NFPA 130（ASTM E 162）	合格
煙の特殊光学濃度NFPA 130（ASTM E 662）	合格
煙毒性NFPA 130（SMP 800C）	合格

サージ電圧試験
テスト電圧設定ポイント	9.8 kV
試験結果	試験合格
温度上昇試験
要求温度上昇試験	温度上昇≤ 45 K
試験結果	試験合格
短時間耐電流 2.5 mm²	0.3 kA
短時間耐電流 4 mm²	0.48 kA
試験結果	試験合格
商用周波耐電圧
テスト電圧設定ポイント	2 kV
試験結果	試験合格

機械的仕様
開放サイドパネル	あり

機械的強度
試験結果	試験合格
キャリアのアタッチメント
DINレール/固定支柱	NS 35
試験荷重設定ポイント	1 N
試験結果	試験合格
電線の損傷とゆるみ試験
回転速度	10 rpm
回転	135
電線断面積/重量	0.14 mm² / 0.2 kg
	2.5 mm² / 0.7 kg
	4 mm² / 0.9 kg
試験結果	試験合格

経年劣化
冷熱繰返し	192
試験結果	試験合格
ニードルフレーム試験
露出時間	30 s
試験結果	試験合格
振動／広帯域ノイズ
仕様	DIN EN 50155 (VDE 0115-200):2008-03
範囲	長寿命テストカテゴリ1、クラスB、本体に搭載
周波数	F₁ = 5 Hz～f₂ = 150 Hz
ASDレベル	0.02g²/Hz
加速	0.8g
各軸のテスト時間	5 h
試験方向	X、Y、Z軸
試験結果	試験合格
衝撃試験
仕様	DIN EN 50155 (VDE 0115-200):2008-03
パルス形状	半正弦波
加速	5g
衝撃時間	30 ms
各方向の衝撃回数	3
試験方向	X、Y、Z軸（正および負）
試験結果	試験合格
周囲条件
使用周囲温度	-60 °C ... 110 °C (動作温度範囲（自己発熱を含む）、最大短期動作温度については、RTI Elecをご参照ください。)
周囲温度（保管時/運搬時）	-25 °C ... 60 °C (24 時間を超えない短時間、-60 °C °C ～+70 °C)
周囲温度（配線時）	-5 °C ... 70 °C
周囲温度（動作時）	-5 °C ... 70 °C
許容湿度（動作時）	20 % ... 90 %
許容湿度（保管時/移動時）	30 % ... 70 %

準拠規格	IEC 60947-7-1

取付けタイプ	NS 35/7,5
	NS 35/15

販売用データ

アイテム番号	3211896
梱包単位	50 pc
最低注文数	50 pc
セールスキー	******
プロダクトキー	BE2212
GTIN	4046356499514
1個あたりの重量（梱包を含む）	8.45 g
1個あたりの重量（梱包を含まない）	8.088 g
関税率	85369010
生産国	PL

分類

認証

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG
B
	600 V	20 A	26 - 12
C
	600 V	20 A	26 - 12

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
keine
	800 V	24 A		0.2 - 2.5

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
keine
	800 V	24 A		0.2 - 2.5

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG
B
	600 V	20 A	26 - 12
C
	600 V	20 A	26 - 12

Environmental product compliance

互換性のある製品

アクセサリ

特長

同一形状の2、3、4線式端子台

同形状のアース端子台を用意

PTS 2,5は4つのブリッジシャフトに固定されており、幅広い電位ブリッジオプションを提供

傾斜のある電線挿入口は平型端子ボックスで使用

配線システムを見えないようにすることで大幅に省スペース

ECLASS-13.0	27250101
ECLASS-15.0	27250101

EU RoHS
既知の範囲で免責が生じます	はい (免除なし)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 制限値以上の有害物質がない
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	0.1 wt% を超える物質なし
