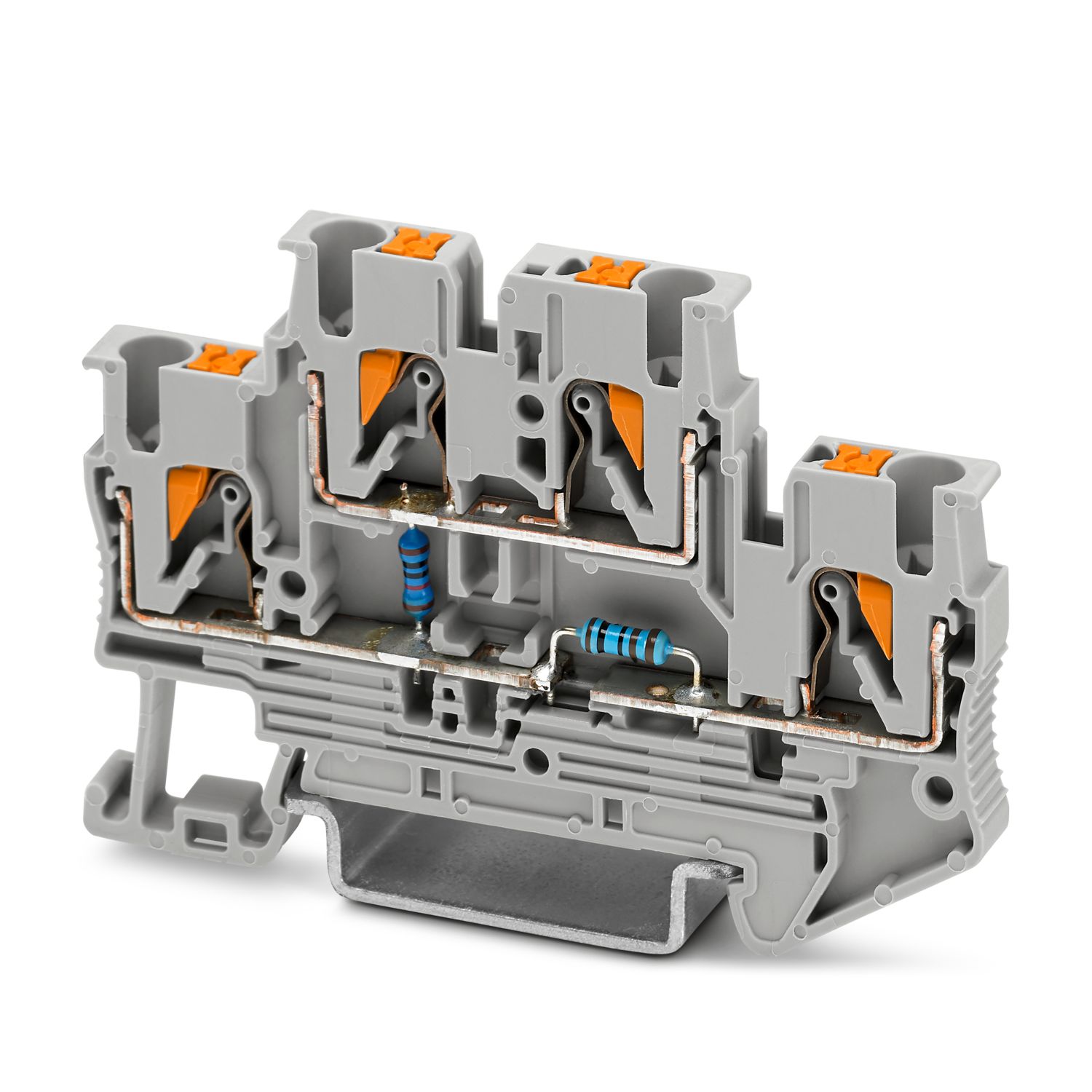

PTTB 2,5-2R/NAMUR - コンポーネント端子台 - 3211431

製品ライン	コンポーネント端子台
極数	2
接続数	4
行の数	2
絶縁特性
過電圧カテゴリ	III
汚染度	3

定格絶縁電圧	500 V
定格サージ電圧	6 kV
最大電力損失	0.4 W (コンポーネントごと)

段あたり接続数	2
定格接続サイズ	2.5 mm²
1段目、2段目
剥き線長さ	10 mm
内部シリンダゲージ	A3
準拠規格	IEC 60947-7-1
接続電線サイズ、単線	0.14 mm² ... 4 mm²
断面積AWG	26 ... 12 (IECに準拠して変換済み)
撚線の接続電線サイズ	0.14 mm² ... 2.5 mm²
接続電線サイズ、撚線[AWG]	26 ... 14 (IECに準拠して変換済み)
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	0.14 mm² ... 2.5 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール）	0.14 mm² ... 2.5 mm²
同じ断面積の撚線2本接続、TWINフェルール付き、プラスチックスリーブあり	0.5 mm²
定格電線断面積	2.5 mm²
コンポーネントの種類	抵抗MBB/SMA 0207
抵抗値	10 kΩ
誤差範囲	1 %
耐電圧	350 V
最大電力損失	0.4 W
コンポーネントの種類	抵抗MBB/SMA 0207
抵抗値	1 kΩ
誤差範囲	1 %
耐電圧	350 V
最大電力損失	0.4 W
1段目、2段目直接接続可能な電線断面積
接続電線サイズ、単線	0.34 mm² ... 4 mm²
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	0.34 mm² ... 2.5 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール）	0.34 mm² ... 2.5 mm²

幅	5.2 mm
終端板の幅	2.2 mm
高さ	68 mm
奥行き	45.8 mm
NS 35/7、5の奥行き	47.5 mm
NS 35/15の奥行き	55 mm

色	灰 (RAL 7042)
UL94難燃性クラス	V0
絶縁材質グループ	I
絶縁材質	PA
冷却時絶縁素材	-60 °C
相対絶縁素材温度指数（Elec.、UL 746 B）	130 °C
鉄道車両の火災保護（DIN EN 45545-2）R22	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R23	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R24	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R26	HL 1 - HL 3
表面燃焼性NFPA 130（ASTM E 162）	合格
煙の特殊光学濃度NFPA 130（ASTM E 662）	合格
煙毒性NFPA 130（SMP 800C）	合格

サージ電圧試験
テスト電圧設定ポイント	7.3 kV
試験結果	試験合格
商用周波耐電圧
テスト電圧設定ポイント	1.89 kV
試験結果	試験合格

キャリアのアタッチメント
DINレール/固定支柱	NS 35
試験結果	試験合格

振動／広帯域ノイズ
仕様	DIN EN 50155 (VDE 0115-200):2022-06
範囲	寿命テストカテゴリ2、クラスB、台車に搭載
周波数	F₁ = 5 Hz～f₂ = 250 Hz
ASDレベル	6.12 (m/s²)²/Hz
加速	3,12g
各軸のテスト時間	5 h
試験方向	X、Y、Z軸
試験結果	試験合格
衝撃試験
仕様	DIN EN 50155 (VDE 0115-200):2022-06
パルス形状	半正弦波
加速	30g
衝撃時間	18 ms
各方向の衝撃回数	3
試験方向	X、Y、Z軸（正および負）
試験結果	試験合格
周囲条件
使用周囲温度	-60 °C ... 110 °C (動作温度範囲（自己発熱を含む）、最大短期動作温度については、RTI Elecをご参照ください。)
周囲温度（保管時/運搬時）	-25 °C ... 60 °C (24 時間を超えない短時間、-60 °C °C ～+70 °C)
周囲温度（配線時）	-5 °C ... 70 °C
周囲温度（動作時）	-5 °C ... 70 °C
許容湿度（動作時）	20 % ... 90 %
許容湿度（保管時/移動時）	30 % ... 70 %

スイッチング、測定、監視

マーキング、組立て、および取付け

自動化

接続用製品・部品

電源、充電、保護

PTTB 2,5-2R/NAMUR - コンポーネント端子台

3211431

製品の詳細

ECLASS

ETIM

UNSPSC

EAC

互換性のある製品

特長

アイテム番号	3211431
梱包単位	50 pc
最低注文数	50 pc
注記	受注生産（返品不可）
セールスキー	******
プロダクトキー	BE2273
GTIN	4055626018843
1個あたりの重量（梱包を含む）	11.344 g
1個あたりの重量（梱包を含まない）	11.344 g
関税率	85369010
生産国	CN

EU RoHS
既知の範囲で免責が生じます	はい (免除なし)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 制限値以上の有害物質がない
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	0.1 wt% を超える物質なし

機械的仕様
開放サイドパネル	あり

取付けタイプ	NS 35/7,5
取付けタイプ		NS 35/15

スイッチング、測定、監視

マーキング、組立て、および取付け

自動化

接続用製品・部品

電源、充電、保護
