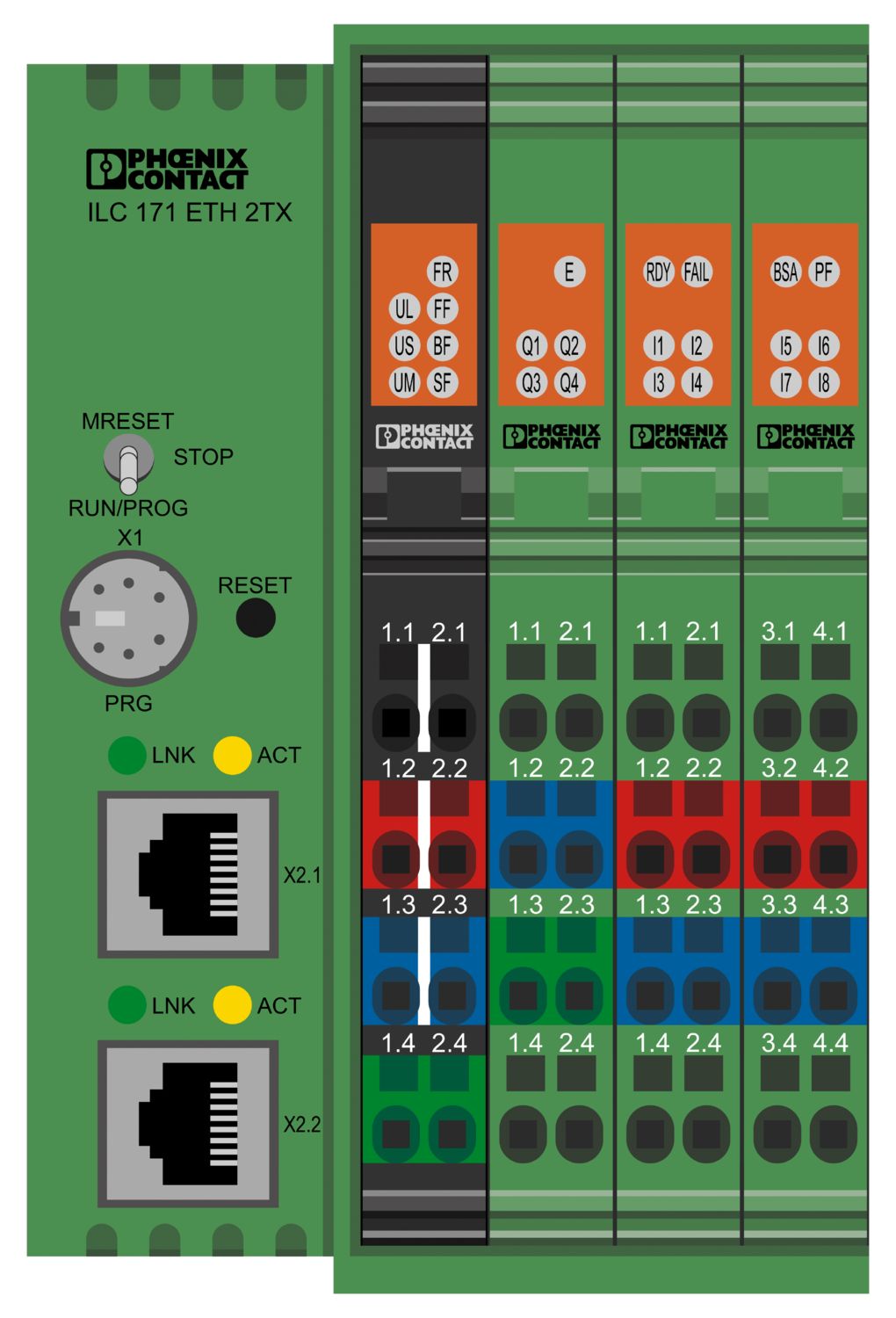

ILC 171 ETH 2TX - Styrsystem - 2700975

Anmärkning

Användningsanvisning
Användningsanvisning	Endast för industriell användning
Användningsbegränsning
CCCex-anmärkning	Användning i explosionsfarliga områden är inte tillåten i Kina.

Artikelegenskaper

Produkttyp	Styrsystem
Produktfamilj	Inline-Controller
Konstruktion	modulär
Display
Diagnostikdisplay	nej

Systemegenskaper

Processor	AlteraNios® II 64 MHz
Klockfrekvens	64 MHz
Remanent dataminne	48 kbyte (NVRAM)
IEC-61131-runtime-system
Programminne	512 kbyte
Lagringsminne	512 kbyte
Antal trådar (tasks)	8
INTERBUS-Master
Processdata	max. 4096 Bit (INTERBUS)
Antal understödda abonnenter	max. 128
Antal anslutningsbara lokalbussdeltagare	max. 63 (Strömupptagning ska beaktas)
Antal abonnenter med parameterkanal	max. 24
Antal förgrenings anslutningar med fjärrbussförgrening som stöds	max. 3
Modbus/TCP-Client
Processdata	max. 32768 Bit (intern Modbus/TCP klient)
Antal Modbus TCP-klienter	max. 16 FW senare än 4.42
PROFINET
Apparatfunktion	PROFINET-enhet
Specifikation	2.2
Device ID	007A_hex / 122_dez
Vendor ID	00B0_hex / 176_dez
Funktion
Diagnostikdisplay	nej
Redundansfunktion	nej
Säkerhetsfunktion	nej
Funktion
Understödda programspråk	Instruktionslista (AWL/IL)
		Sekvensprogrammering (AS/SFC)
		Ladderprogram (KOP/LD)
		Funktionsblocksdiagram (FBS/FBD)
		Strukturerad text (ST)
Systemkrav
Konstruktionsverktyg	PC Worx
Konstruktionsverktyg		PC Worx Express
Konfigurationsverktyg	Config+ från version 1.01
Diagnostikverktyg	DIAG+
Runtime-system	eCLR
Applikationsgränssnitt	OPC

Elektriska egenskaper

Överföringsmedium	Koppar
Realtidsklocka
Realtidsklocka	ja
Beskrivning realtidsklocka	integrerad (med batteribackup)
Potentialer: 24 V-försörjning U_ILC
Spänningsförsörjning	24 V DC -15 % / +20 % (enligt EN 61131-2)
Spänningsområde	19,2 V DC ... 30 V DC
Strömförbrukning	80 mA (utan anslutna I/O-plintar)
Potentialer: 7,5 V-logikförsörjning U_L (potentialbrygga)
Spänningsförsörjning	7,5 V DC ±5 %
Potentialer: 24 V analogförsörjning U_ANA (potentialkorskopplare)
Spänningsförsörjning	24 V DC -15 % / +20 %
Spänningsområde	19,2 V DC ... 30 V DC (inklusive alla toleranser, inklusive rippel)
Potentialer: 24 V-huvudinmatning U_M
Spänningsförsörjning	24 V DC -15 % / +20 % (enligt EN 61131-2)
Spänningsområde	19,2 V DC ... 30 V DC (inklusive alla toleranser, inklusive rippel)
Strömförbrukning	max. 8 A DC
Strömförbrukning		6 mA (utan givare)
Potentialer: 24 V-segmentinmatning U_S
Spänningsförsörjning	24 V DC -15 % / +20 % (enligt EN 61131-2)
Spänningsområde	19,2 V DC ... 30 V DC (inklusive alla toleranser, inklusive rippel)
Strömförbrukning	max. 8 A DC
Strömförbrukning		10 mA (utan ställdon)

Ingångsdata

Digital:
Benämning ingång	Digitala ingångar
Beskrivning av ingången	EN 61131-2 typ 1 NPN/PNP
Antal ingångar	8
Kabellängd	max. 30 m
Anslutningstyp	IBS-Master
Anslutningsteknik	2-, 3-, 4-tråds
Ingångsspänningsområde	-0,5 V ... 30 V
Ingångsspänningsområde "0"-signal	-0,5 V ... 5 V
Ingångsspänningsområde "1"-signal	15 V ... 30 V
Ingångsmärkström vid U_IN	typ. 7 mA
	max. 15 mA
Ingångsfiltertid	typ. 5 ms (Signalbyte 01)
	typ. 5 ms ()

Utgångsdata

Digital:
Benämning utgång	Digitala utgångar
Anslutningstyp	Fjäderkraftanslutning
Anslutningsteknik	2-, 3-, 4-tråds
Antal utgångar	4
Maximal utgångsström per kanal	500 mA
Maximal utgångsström per modul / plint	2 A
Nominell last lampor	12 W
Resistiv nominell last	12 W
Beteende vid överlast	Utgången kan förstöras

Anslutningsdata

Inline-anslutningskontakt
Anslutningstyp	Fjäderkraftanslutning
Ledararea styv	0,08 mm² ... 1,5 mm²
Ledararea flexibel	0,08 mm² ... 1,5 mm²
Ledararea AWG	28 ... 16

Gränssnitt

Webbserver	ja
Ethernet
Bussystem	RJ45
Antal gränssnitt	2
Anslutningstyp	RJ45-hylskontakt
Överföringshastighet	10/100 MBit/s
Antal kanaler	2
INTERBUS-Lokalbuss (Master)
Antal gränssnitt	1
Anslutningstyp	Via Inline lokalbuss
Överföringshastighet	500 kBaud / 2 MBaud (omkopplingsbar)
Parametrisering/övervakning/diagnos
Bussystem	RS-232
Antal gränssnitt	1
Anslutningstyp	6-polig MINI-DIN-hylsa (PS/2)
Överföringshastighet	max. 115,2 kBit/s
Överföringsfysik	Koppar
Antal kanaler	1

Mått

Bredd	80 mm
Höjd	119,8 mm
Djup	71,5 mm

Materialuppgifter

Färg	grön (RAL 6021)

Miljö- och livslängdsvillkor

Omgivningsförhållanden
Kapslingsklass	IP20
Drifttemperatur	-25 °C ... 55 °C
Omgivningstemperatur (lagring/transport)	-25 °C ... 85 °C
Tillåten relativ luftfuktighet (drift)	10 % ... 95 % (enligt DIN EN 61131-2)
Tillåten luftfuktighet (lagring/transport)	10 % ... 95 % (enligt DIN EN 61131-2)
Stötar	25g, kriterium 1, enligt IEC 60068-2-27
Vibration (drift)	5g
Lufttryck (drift)	70 kPa ... 106 kPa (upp till 3000 m DNN)
Lufttryck (lagring/transport)	70 kPa ... 106 kPa (upp till 3000 m DNN)
Beständighet mot funktionsfarliga gaser enligt DIN 40046-36; DIN 40046-37	Svaveldioxid (SO₂) 10 ± 0,3 ppm (testtid 10 dagar), svavelsulfid (H₂S) 1 ±0,3 ppm (testtid 4 dagar), vid 25 °C och 75 % luftfuktighet

EMC-data

Elektromagnetisk påverkan	Uppfyller direktivet för elektromagnetisk kompatibilitet 2014/30/EU
Överensstämmelse med EMC-direktiv	Test av störtålighet enligt EN IEC 61000-6-2 Elektrostatisk urladdning (ESD)IEC 61000-4-2 Kriterium B, ±6 kV kontakturladdning, ±8 kV lufturladdning
	Test av störtålighet enligt EN IEC 61000-6-2 Elektromagnetiska fältIEC 61000-4-3 Kriterium A, Fältstyrka: 10 V/m
	Test av störtålighet enligt EN IEC 61000-6-2 Snabba transienter (burst)IEC 61000-4-4 Kriterium A, alla gränssnitt ±1 kVKriterium B, alla gränssnitt ±2 kV
	Test av störtålighet enligt EN IEC 61000-6-2 Transient överspänning (Surge)IEC 61000-4-5 Kriterium B, försörjningsledningar DC: ±0,5 kV/±1,0 kV (symmetriska/asymmetriska), kabelskärm för fältbuss: ±1,0 kV
	Test av störtålighet enligt EN IEC 61000-6-2 Ledningsförda störningarIEC 61000-4-6 Kriterium A; Provspänning 10 V
	Kontroll av störsändning enligt EN 61000-6-4/IEC 61000-6-4 Klass A

Montering

Monteringssätt	DIN-skenemontage
Monteringssätt	DIN-skenemontage

Artikelnr	2700975
Antal/förp.	1 Styck
Minsta beställningsantal	1 Styck
Försäljningskod	DRAAAA
Produktnyckel	DRAAAA
Katalogsida	Sida 49 (C-6-2019)
GTIN	4046356665513
Vikt per styck (inklusive förpackning)	365 g
Vikt per styck (exklusive förpackning)	350 g
Tullnummer	85371091
Ursprungsland	DE

EU RoHS
Uppfyller kraven enligt RoHS-direktivet	Ja
undantagsregler i den mån de är kända	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 En artikelberoende RoHS-deklarationstabell för Kina hittar du i respektive artikels nedladdningsområde under ”Tillverkarförklaring”. För alla artiklar med EFUP-E görs och krävs ingen RoHS-deklarationstabell för Kina.
EU REACH SVHC
Hänvisning till möjliga ämnen i REACH (CAS-nummer)	Lead (CAS-nummer: 7439-92-1)
SCIP	77e23193-f496-482b-9df3-f5490fc8188a
EF3.0 Klimatförändringar
CO2e kg	26,38 kg CO2e
