TMC 83B 04A
-
Skydd
2907543
Termomagnetisk Skydd, 3-polig, användning: Branch Circuit Protection (UL 489), för skydd mot överlast med en frånkopplingsförmåga på10 kA, utlösningskurvan: B, monteringssätt: NS 35/..., märkström: 4 A
Produktdetaljer
| Produkttyp | Effektbrytare |
| Produktfamilj | TMC 8 |
| Konstruktion | Modul för DIN-skenor i ett stycke |
| Poltal | 3 |
| Mekanisk livslängd | 20000 |
| Speciella egenskaper | Branch Circuit Protection (UL 489), för skydd mot överlast med en frånkopplingsförmåga på10 kA Termomagnetisk |
| Elektrisk livslängd | 6000 |
| Allmänt | |
| Driftspänning | 240 V AC (277/480Y, 240D) |
| Märkström IN | 4 A |
| Typ av utlösning | TM (termomagnetisk) |
| Mätkortslutningskopplingsförmåga Icn | 10 kA (IC) |

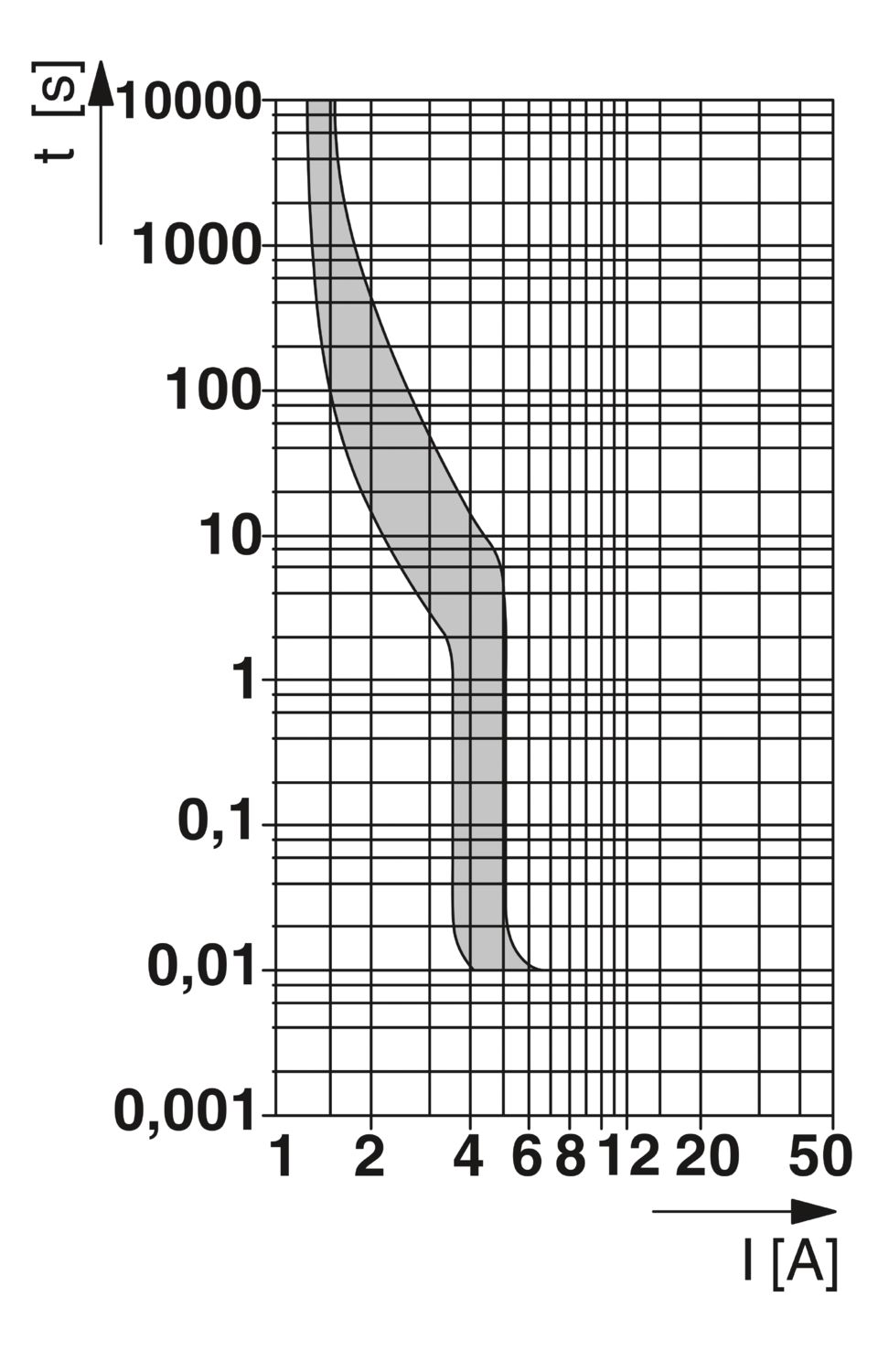

| Säkring | B |
| Kontaktutförande | inga |
| Ledararea styv | 1 mm² ... 35 mm² |
| Ledararea AWG | 18 ... 2 (omräknat enligt IEC) |
| Ledararea flexibel | 1 mm² ... 35 mm² |
| Anslutningstyp | Skruvanslutning |
| Åtdragningsmoment min | 2 Nm |
| Avisoleringslängd | 11 mm ... 12 mm |
| Ledararea flexibel max. | 35 mm² |
| Ledararea styv max | 35 mm² |

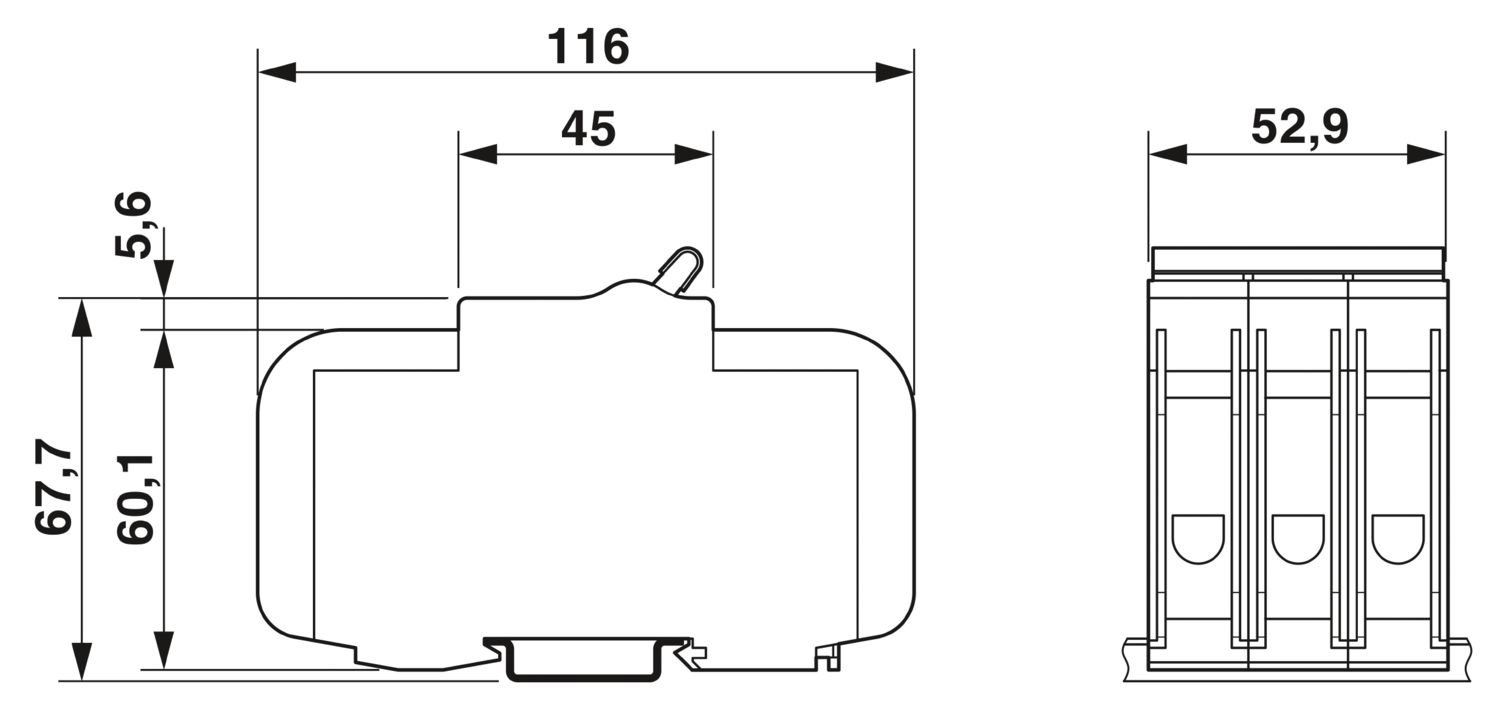

| Måttskiss |
|
| Bredd | 52,9 mm |
| Höjd | 116 mm |
| Djup | 76,6 mm (inkl. bärskena 7,5 mm) |
| Färg | ljusgrå (RAL 7035) |
| grå (RAL 7042) |
| Omgivningsförhållanden | |
| Drifttemperatur | -35 °C ... 70 °C |
| Fuktighetstest | 48 h, 95 % RH, 40 °C (IEC 60068-2-78) |
| Stöt (drift) | 30g (11 ms) (IEC 60068-2-11) |
| Vibration (drift) | ±0,38 mm (10 Hz ... 57 Hz), 5g (57 Hz ... 500 Hz) (IEC 60068-2-6, Fc, sinus) |
| Standarder/föreskrifter | UL 489 |
| Standarder/föreskrifter | IEC 60947-2 |
| Monteringssätt | NS 35/... |
Fördelar
Internationell användning tack vare internationella godkännanden
Lämplig för olika nättyper, eftersom den finns i 1-, 2- och 3-poliga versioner
Perfekt anpassat skydd tack vare olika utlösningsegenskaper och ett stort urval av märkströmmar
Minskad lagerhållning tack vare lämplighet för AC- och DC-applikationer
Valfria tillbehör möjliggör fjärrstyrning och övervakning
