De beröringsfria säkerhetsbrytarna PSR-MIS erbjuder en kostnadsoptimerad säkerhetslösning. Säkerhetsbrytarna i denna serie använder den beprövade magnetiska kopplingsprincipen för att övervaka mobil avskiljande skyddsutrustning och de kännetecknas av den enkla installationen.

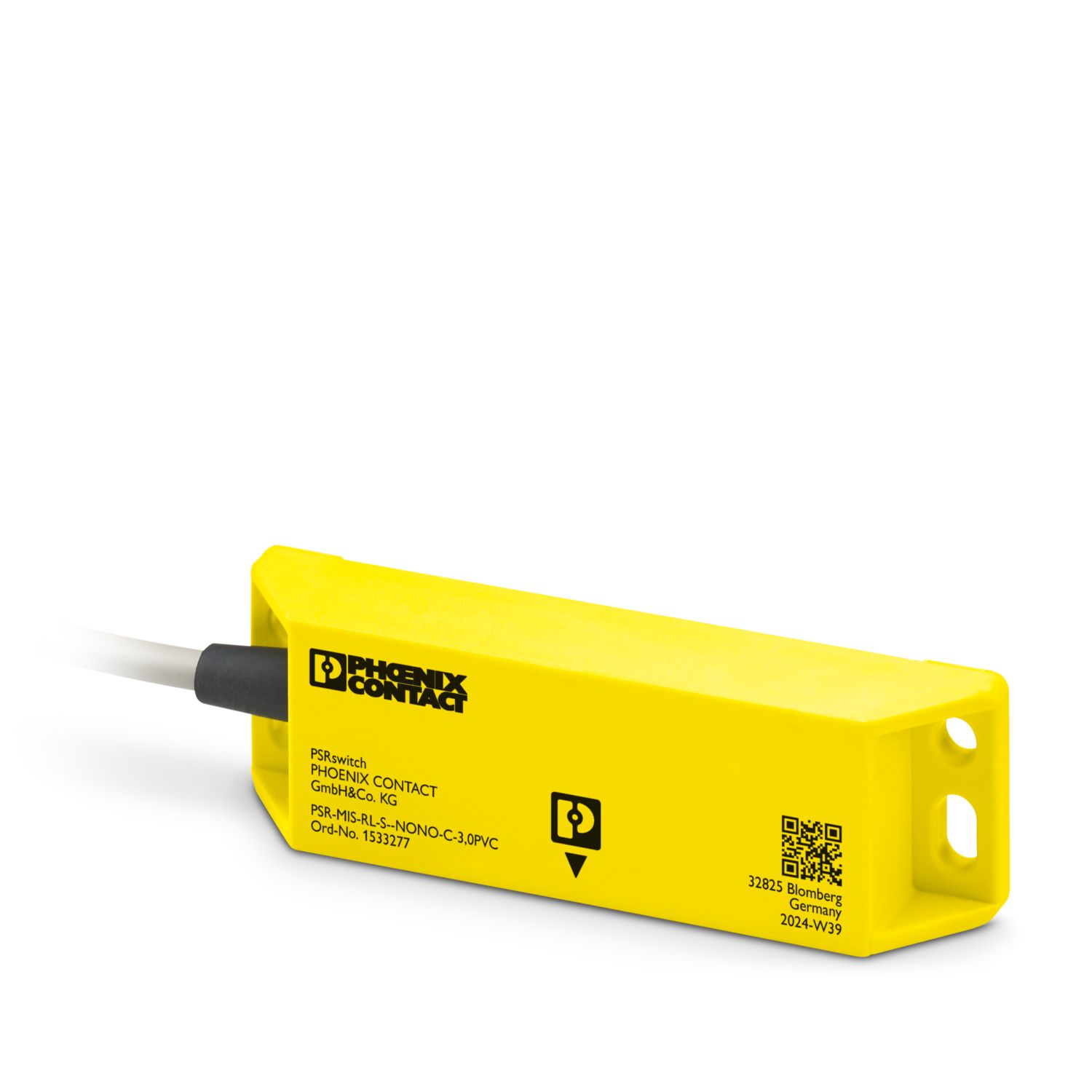

PSR-MIS-RL-S-NONO-C-3,0PVC
-
Säkerhetsbrytare sensor
1533277
Beröringsfri säkerhetsbrytare, sensor, upp till kategori 4, PL e (EN ISO 13849), SIL 3 (EN IEC 62061), design 4 (EN ISO 14119), låg koderingsnivå, 2 NO-kontakter, platt konstruktion, 3 m öppen PVC-kabel
Produktdetaljer
| Produkttyp | Säkerhetsreläer |
| Produktfamilj | PSR-MIS |
| Teknik | Med magnetisk verkan |
| Användning | Skyddsdörrsövervakning |
| Positionsövervakning | |
| Konstruktion enligt EN ISO 14119 | 4 |
| Koderingsnivå enligt EN ISO 14119 | låg |
| Isoleringsegenskaper | |
| Nedsmutsningsgrad | 3 |
| Tider | |
| Reaktionstid | 1 ms |
| Kopplingsavstånd (Aktiveringsposition frontal) | |
| Aktiveringsposition | 1 (frontalt), se kap. "Ställdonslägen och körriktningar" i databladet |
| Givare | |
| Kontaktutförande | 2 slutkontakter |
| Användningskategori | DC12 |
| Märkisolationsspänning Ui | max. 75 V DC |
| max. 50 V AC | |
| Spänning | min. 0 V DC (SELV/PELV) |
| max. 28,8 V DC (SELV/PELV) | |
| Ström | min. 0 mA |
| max. 100 mA | |
| Märkstötspänning | 0,8 kV (Uimp) |
| Kopplingsfrekvens | max. 5 Hz |
| Motstånd | 22 Ω |
| Kabellängd | max. 30 m |
| Ledaranslutning | |
| Anslutningstyp | öppen kabelände |
| Anvisning om anslutningsteknik | PVC-kabel 3 m, förtennad kabelände |
| Måttskiss |
|
| Bredd | 88 mm |
| Höjd | 25 mm |
| Djup | 14 mm |
| Färg (Kapsling) | trafikgul (RAL 1023) |
| Kåpans material | PBT |
| Säkerhetstekniska data: EN ISO 13849-1 | |
| Kategori | 4 |
| Performance Level (PL) | e |
| Säkerhetstekniska data | |
| Safety Integrity Level (SIL) | 3 |
| Omgivningsförhållanden | |
| Kapslingsklass | IP67 |
| Drifttemperatur | -25 °C ... 75 °C (i kombination med ställdon PSR-MIS-RL-A-N artikelnr 1533188 max. 55 °C) |
| Omgivningstemperatur (lagring/transport) | -25 °C ... 75 °C |
| Användningshöjd | ≤ 2000 m (via NN) |
| Stötar | 30g, 11 ms |
| Vibration (drift) | 10 Hz ... 55 Hz |
| Monteringssätt | Inte jämn |
| Montageanvisning | Observera EN ISO 14119 beachten |
| max. åtdragningsmoment för fastsättning: 1 Nm | |
| Monteringsläge | godtyckligt, sensor och ställdon parallella med varandra |
| Kortaste avstånd | min. 50 mm (mellan två säkerhetsbrytarsystem) |
cETL
Godkännande-ID: Industrial componentFunctional Safety
Godkännande-ID: Z1002942900060Rev.00
Fördelar
Kostnadsoptimerad säkerhetsbrytare
Beprövad magnetisk omkopplingsprincip
låg konstruktion
Kan användas med standard- och förstärkta ställdon
Flexibel anslutning tack vare öppen kabelände
Distansplattor för montering på ferritiska material finns som tillbehör
