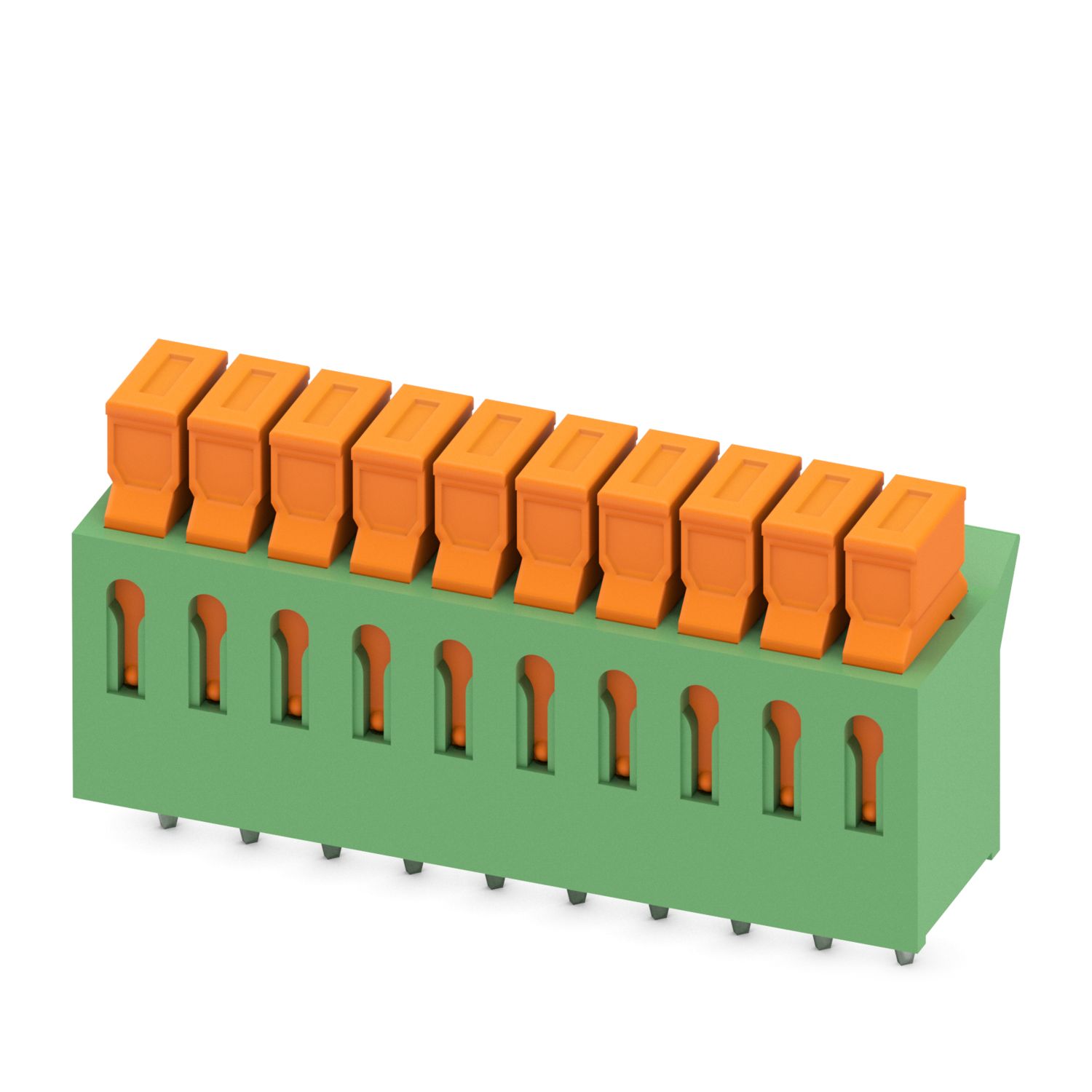

Kretskortsplint, märkström: 5 A, märkspänning (III/2): 160 V, märkarea: 0,34 mm2, antal potentialer: 10, antal rader: 1, poltal per rad: 10, artikelserie: IDC 0,3, delning: 3,81 mm, anslutningstyp: Slitsanslutning, montering: Våglödning, anslutningsriktning ledare/kretskort: 0 °, färg: grön, Pin-layout: Linjär pinning, Pinlängd [P]: 3,4 mm, antal lödstift per potential: 1, förpackningstyp: förpackade i kartong

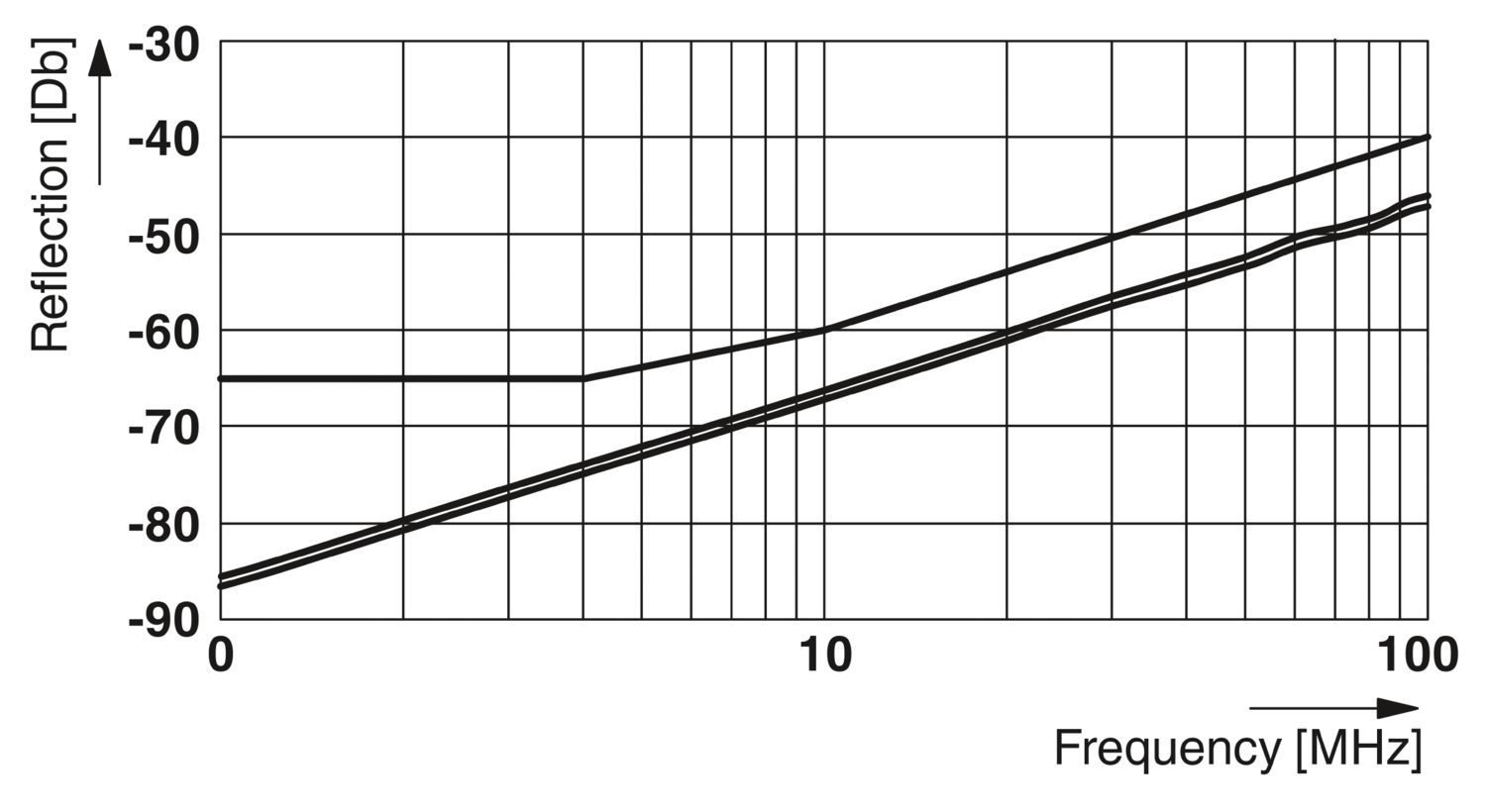

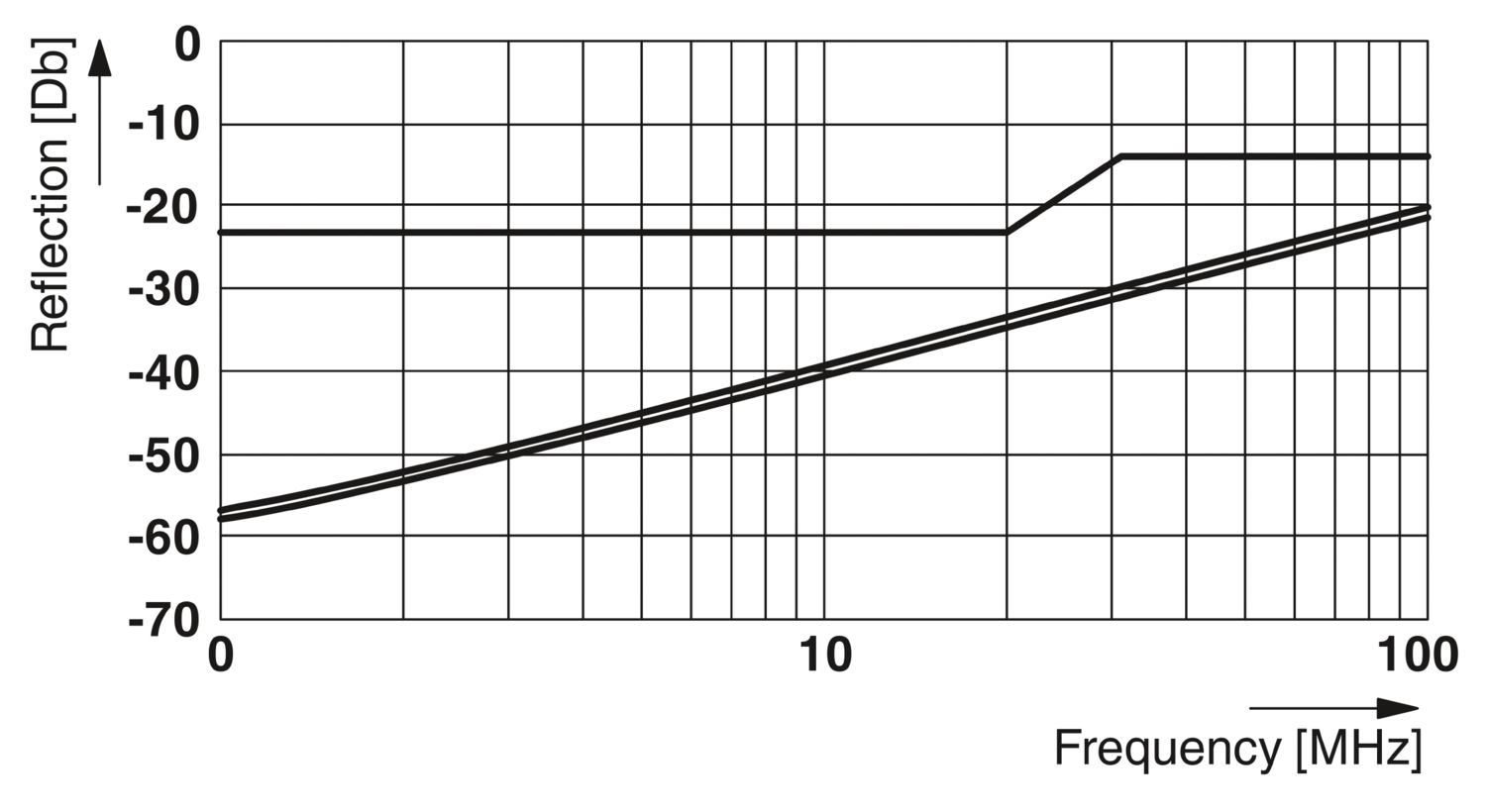

| Produkttyp | Kretskortsplint |
| Produktfamilj | IDC 0,3 |
| Produktserie | COMBICON Terminals XS |
| Konstruktion | Kretskortsplintar |
| Poltal | 10 |
| Delning | 3,81 mm |
| Antal anslutningar | 10 |
| Antal rader | 1 |
| Antal potentialer | 10 |
| Pinlayout | Linjär pinning |
| Antal lödstift per potential | 1 |
| Egenskaper | |
| Märkström IN | 5 A |
| Märkspänning UN | 160 V |
| Märkspänning (III/3) | 160 V |
| Mätstötspänning (III/3) | 2,5 kV |
| Mätspänning (III/2) | 160 V |
| Mätstötspänning (III/2) | 2,5 kV |
| Märkspänning (II/2) | 320 V |
| Mätstötspänning (II/2) | 2,5 kV |
| Anslutningsteknik | |
| Konstruktion | Kretskortsplintar |
| Märkarea | 0,34 mm² |
| Ledaranslutning | |
| Anslutningstyp | Slitsanslutning |
| Ledararea styv | 0,13 mm² ... 0,34 mm² |
| Ledararea flexibel | 0,22 mm² ... 0,34 mm² |
| Ledarare AWG | 26 ... 22 |
| Monteringssätt | Våglödning |
| Pinlayout | Linjär pinning |
| Materialuppgifter - kontakt | |
| Anmärkning | WEEE/RoHS konform, whisker-fri enligt IEC 60068-2-82/JEDEC JESD 201 |
| Material, kontakt | Kopparlegering |
| Ytbeskaffenhet | galvaniskt förtennt |
| Metallyta anslutningspunkt (täckskikt) | Tenn (5 - 7 µm Sn) |
| Metallyta anslutningspunkt (mellanskikt) | Nickel (2 - 3 µm Ni) |
| Metallyta lödområde (täckvy) | Tenn (5 - 7 µm Sn) |
| Metallyta lödområde (mellanskikt) | Nickel (2 - 3 µm Ni) |
| Materialuppgifter - kapsling | |
| Färg (Kapsling) | grön (6021) |
| Isolationsmaterial | PA |
| Isolationsgrupp | I |
| CTI enligt IEC 60112 | 600 |
| Brännbarhetsklass enligt UL 94 | V0 |
| Glödtråds-brandsäkerhetstal GWFI enligt EN 60695-2-12 | 850 |
| Glödtråds-antändningstemperatur GWIT enligt EN 60695-2-13 | 775 |
| Kultrycktestets temperatur enligt EN 60695-10-2 | 125 °C |
| Materialuppgifter - manövreringselement | |
| Isolationsmaterial | PA |
| Isolationsgrupp | I |
| CTI enligt IEC 60112 | 600 |
| Brännbarhetsklass enligt UL 94 | V0 |
| Glödtråds-brandsäkerhetstal GWFI enligt EN 60695-2-12 | 850 |
| Glödtråds-antändningstemperatur GWIT enligt EN 60695-2-13 | 775 |
| Kultrycktestets temperatur enligt EN 60695-10-2 | 125 °C |

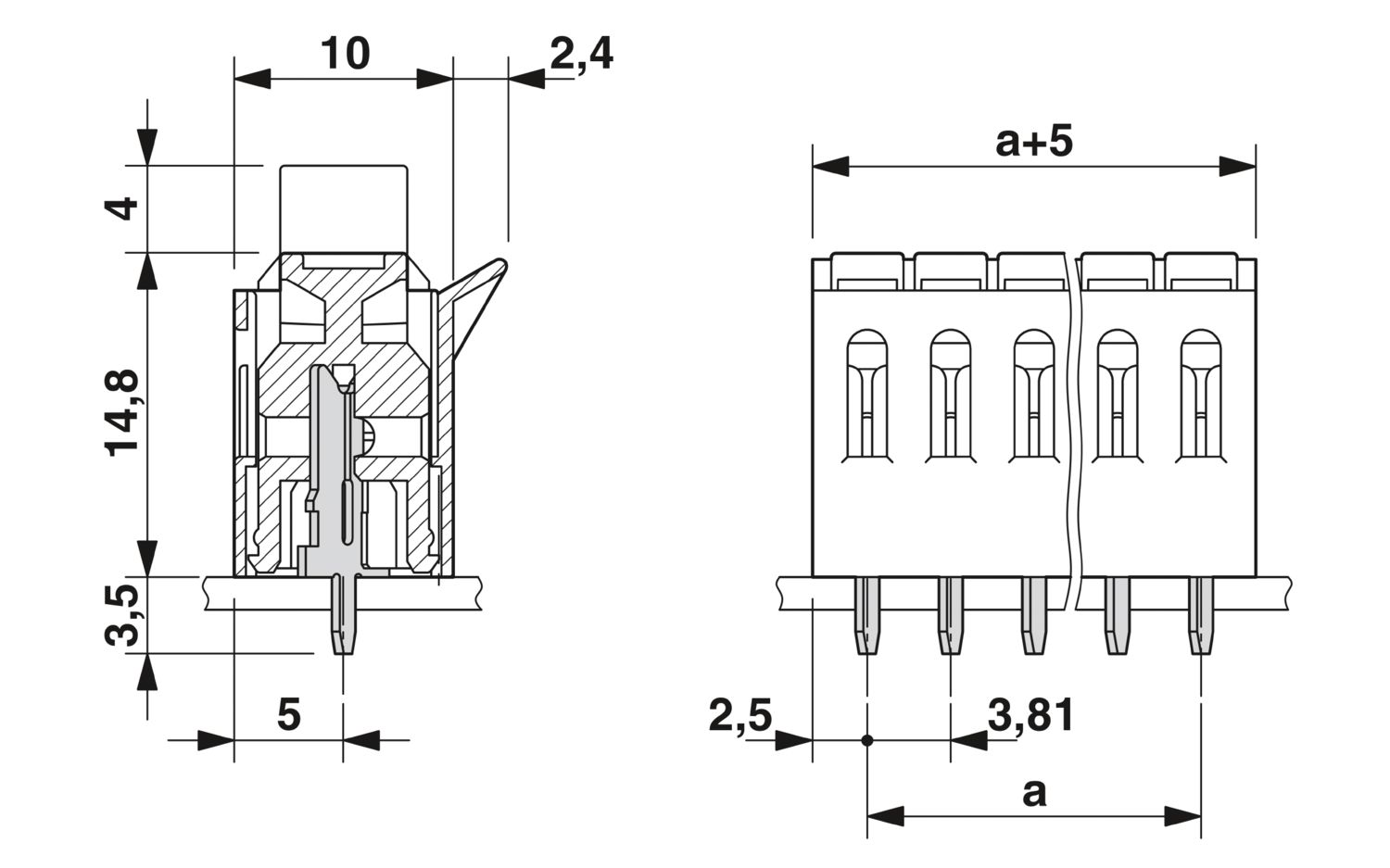

| Måttskiss |
|
| Delning | 3,81 mm |
| Bredd [b] | 39,29 mm |
| Höjd [h] | 22,2 mm |
| Längd [l] | 12,4 mm |
| Bygghöjd | 18,8 mm |
| Lödstiftlängd [P] | 3,4 mm |
| Kontaktdimensioner | 1 x 0,4 mm |

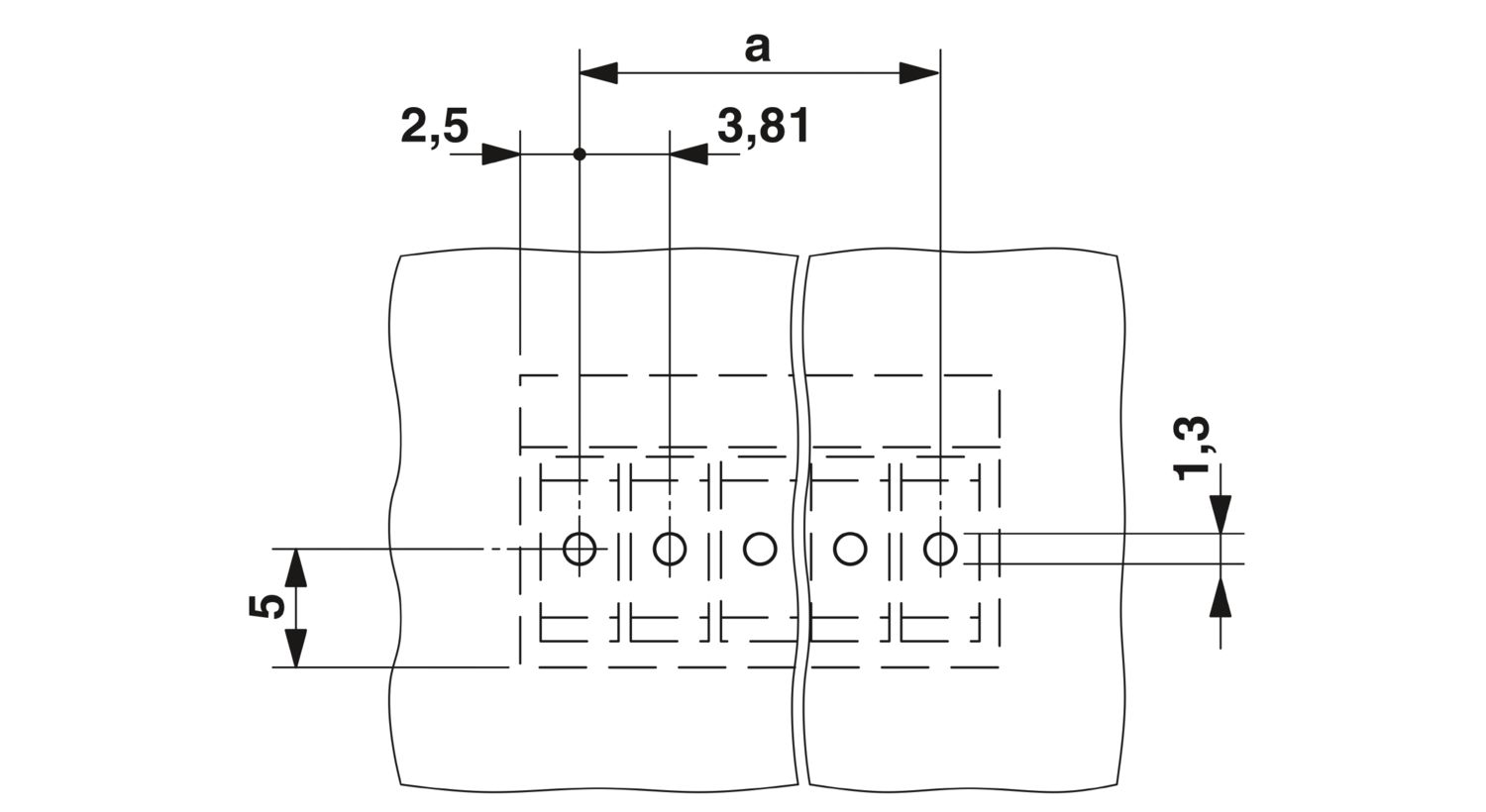

| Kretskortsdesign | |
| Borrhålets diameter | 1,3 mm |
| Luft- och krypsträckor | | |
| Provspecifikation | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Isolationsgrupp | I |
| Krypströmstålighet (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Märkisolationsspänning (III/3) | 160 V |
| Nominell stötspänning (III/3) | 2,5 kV |
| luftsträckans lägsta värde - inhomogent fält (III/3) | 1,5 mm |
| krypsträckans lägsta värde (III/3) | 2 mm |
| Märkisolationsspänning (III/2) | 160 V |
| Nominell stötspänning (III/2) | 2,5 kV |
| luftsträckans lägsta värde - inhomogent fält (III/2) | 1,5 mm |
| krypsträckans lägsta värde (III/2) | 1,5 mm |
| Märkisolationsspänning (II/2) | 320 V |
| Nominell stötspänning (II/2) | 2,5 kV |
| luftsträckans lägsta värde - inhomogent fält (II/2) | 1,5 mm |
| krypsträckans lägsta värde (II/2) | 1,6 mm |
| Omgivningsförhållanden | |
| Drifttemperatur | -40 °C ... 100 °C (beroende på deratingkurvan) |
| Omgivningstemperatur (lagring/transport) | -40 °C ... 70 °C |
| Relativ luftfuktighet (lagring/transport) | 30 % ... 70 % |
| Omgivningstemperatur (montering) | -5 °C ... 100 °C |
| Förpackningstyp | förpackade i kartong |
| Märkspänning UN | Märkström IN | Area AWG | Area mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 300 V | 5 A | 28 - 22 | ||
| Usegroup D | ||||
| 300 V | 5 A | 28 - 22 | ||
| Märkspänning UN | Märkström IN | Area AWG | Area mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 250 V | 5 A | 28 - 22 | ||
| Usegroup D | ||||
| 300 V | 5 A | 28 - 22 | ||
