Plinten är avsedd för användning inuti en Inline-station. Den möjliggör installationen av ett underordnat PROFIBUS-system i Inline-stationen och därmed i det använda bussystemet. Plinten fungerar inom Inline-stationen som PROFIBUS-master för det underordnade PROFIBUS-systemet eller som PROFIBUS-slav för ett överordnat PROFIBUS-system. Som PROFIBUS-master blir det möjligt att integrera plinten och standardiserade PROFIBUS-slavar i alla INTERBUS- eller PROFIBUS-baserade styrsystem från Phoenix Contact. Som PROFIBUS-slav blir det möjligt att integrera plinten och ett styrsystem från Phoenix Contact i godtyckliga PROFIBUS-baserade system (gateway). Egenskaper för PROFIBUS - PROFIBUS-master/slav - Överföringshastighet: max. 12 Mbit/s - Utbyte av diagnostik- och felmeddelanden Egenskaper lokalbuss - Överföringshastighet 500 kbit/s och 2 Mbit/s (automatisk identifiering) - Maximal databredd: 32 ord Allmänna egenskaper - Seriellt gränssnitt med jackat USB-minne för lagring av konfigurationsdata - DIP-omkopplare för inställning av databredden - Direkt konfiguration av PROFIBUS i PC Worx - Anslutning av processvariablerna med hjälp av kopplingseditor - Integrering av externa enheter med hjälp av GSD

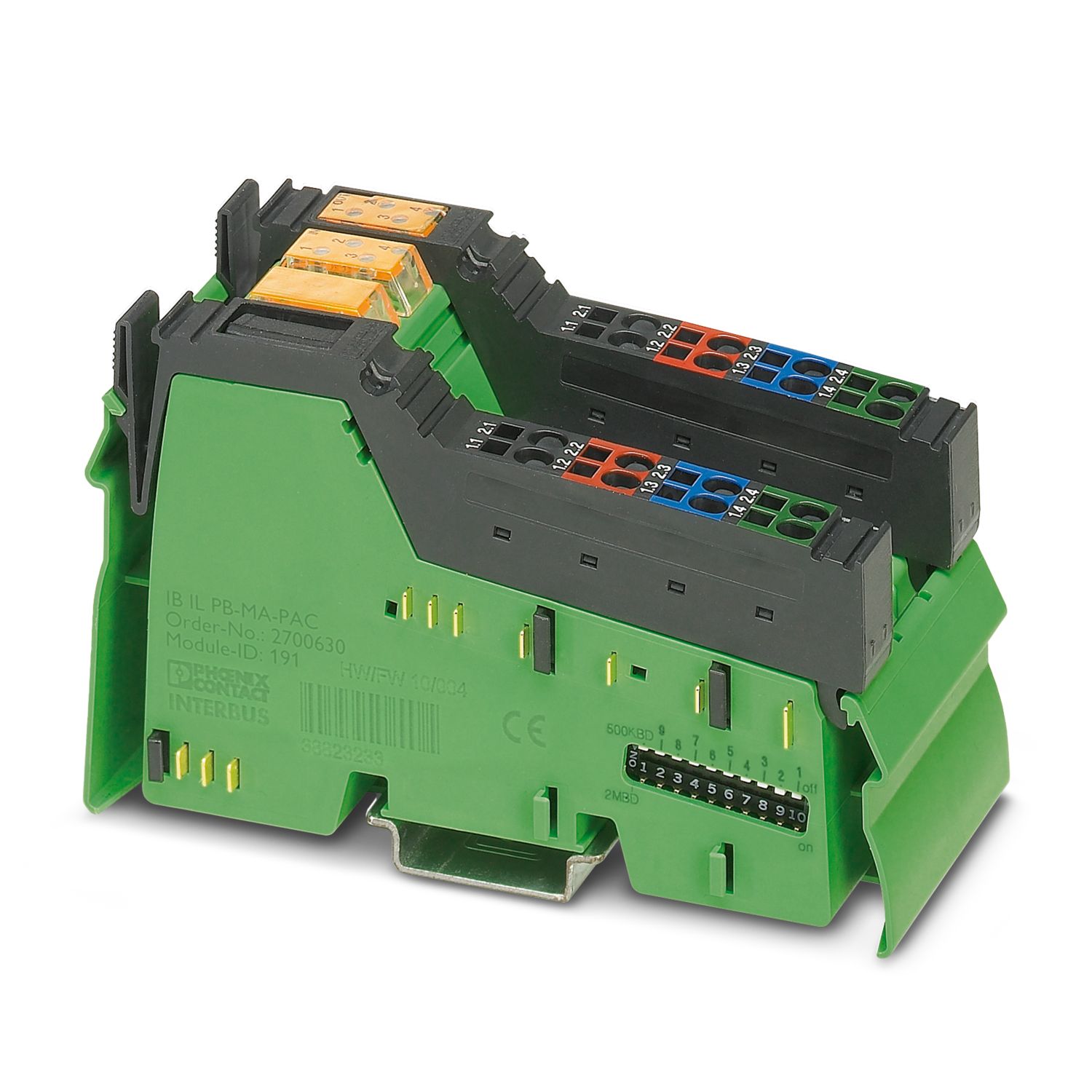

IB IL PB MA-PAC
-
Kommunikationsmodul
2700630
Inline PROFIBUS master/slav, för anslutning av ett PROFIBUS-system, komplett med tillbehör (anslutningskontakt och märkfält), användning endast med PC Worx
Kostnadsfri nedladdning tillgänglig.
Nedladdningar
Produktdetaljer
| Måttskiss |
|
| Bredd | 48,8 mm |
| Höjd | 119,8 mm |
| Djup | 71,5 mm |
| Användningsanvisning | |
| Användningsanvisning | Endast för industriell användning |
| Inline lokalbuss | |
| Anslutningstyp | Bakplansbuss |
| Överföringshastighet | 500 kBit/s / 2 MBit/s |
| PROFIBUS DP V0 master/slav | |
| Anslutningstyp | 9-polig D-SUB-honkontakt |
| Överföringshastighet | 9,6 kBit/s ... 12 MBit/s |
| Antal kanaler | 1 |
| Modul | |
| ID-kod (dec) | 221 |
| ID-kod (hex) | DD |
| Längdkod (hex) | 0C |
| Längdkod (dec) | 12 |
| Processdatakanal | 24 Byte |
| Ingångsadressutrymme | 24 Byte (Default) |
| Utgångsadressutrymme | 24 Byte (Default) |
| Registerlängd | 32 Byte |
| Produkttyp | I/O-komponenter |
| Produktfamilj | Inline |
| Konstruktion | modulär |
| Maximal förlusteffekt vid märkvillkor | 2,1 W |
| Förlusteffekt | Modul |
| Potentialer: Matning av logiken (UL) | |
| Spänningsförsörjning | 7,5 V DC (över potentialrangerare) |
| Strömförbrukning | max. 280 mA |
| typ. 98 mA | |
| Anslutningsteknik | |
| Benämning anslutning | PROFIBUS DP |
| PROFIBUS DP | |
| Anslutningstyp | 9-polig D-SUB-honkontakt |
| Avisoleringslängd | 8 mm |
| Omgivningsförhållanden | |
| Drifttemperatur | -25 °C ... 55 °C |
| Kapslingsklass | IP20 |
| Lufttryck (drift) | 70 kPa ... 106 kPa (upp till 3000 m DNN) |
| Lufttryck (lagring/transport) | 70 kPa ... 106 kPa (upp till 3000 m DNN) |
| Omgivningstemperatur (lagring/transport) | -25 °C ... 85 °C |
| Tillåten relativ luftfuktighet (drift) | 10 % ... 95 % (enligt DIN EN 61131-2) |
| Tillåten luftfuktighet (lagring/transport) | 10 % ... 95 % (enligt DIN EN 61131-2) |
| Skyddsklass | III (IEC 61140, EN 61140, VDE 0140-1) |
| Monteringssätt | DIN-skenemontage |
Fördelar
Anslutning av PROFIBUS via 9-polig D-SUB hona
Driftsätt som DP-master eller -slav
Dataöverföringshastighet PROFIBUS från 9,6 kbit/s upp till 12 Mbit/s
PROFIBUS-processavbildens storlek: upp till 48 ord in- och utgångsdata (max. tio PROFIBUS slavar) eller 56 ord (max. tre PROFIBUS slavar)
Stöd för maximalt tio DP-slavar i drift som DP-master
Vid drift som DP-slav: apparatbeskrivning genom GSD-fil, vridomkopplare för inställning av PROFIBUS-adressen, stöder PROFIBUS-adresser 1 till 125
DSP-switch för inställning av driftsättet, startförhållandet, adressutrymmet och överföringshastigheten över lokalbuss
Diagnos- och statusindikeringar
I drift som DP-master: lagring av konfigurationsfilen på USB-minnet
