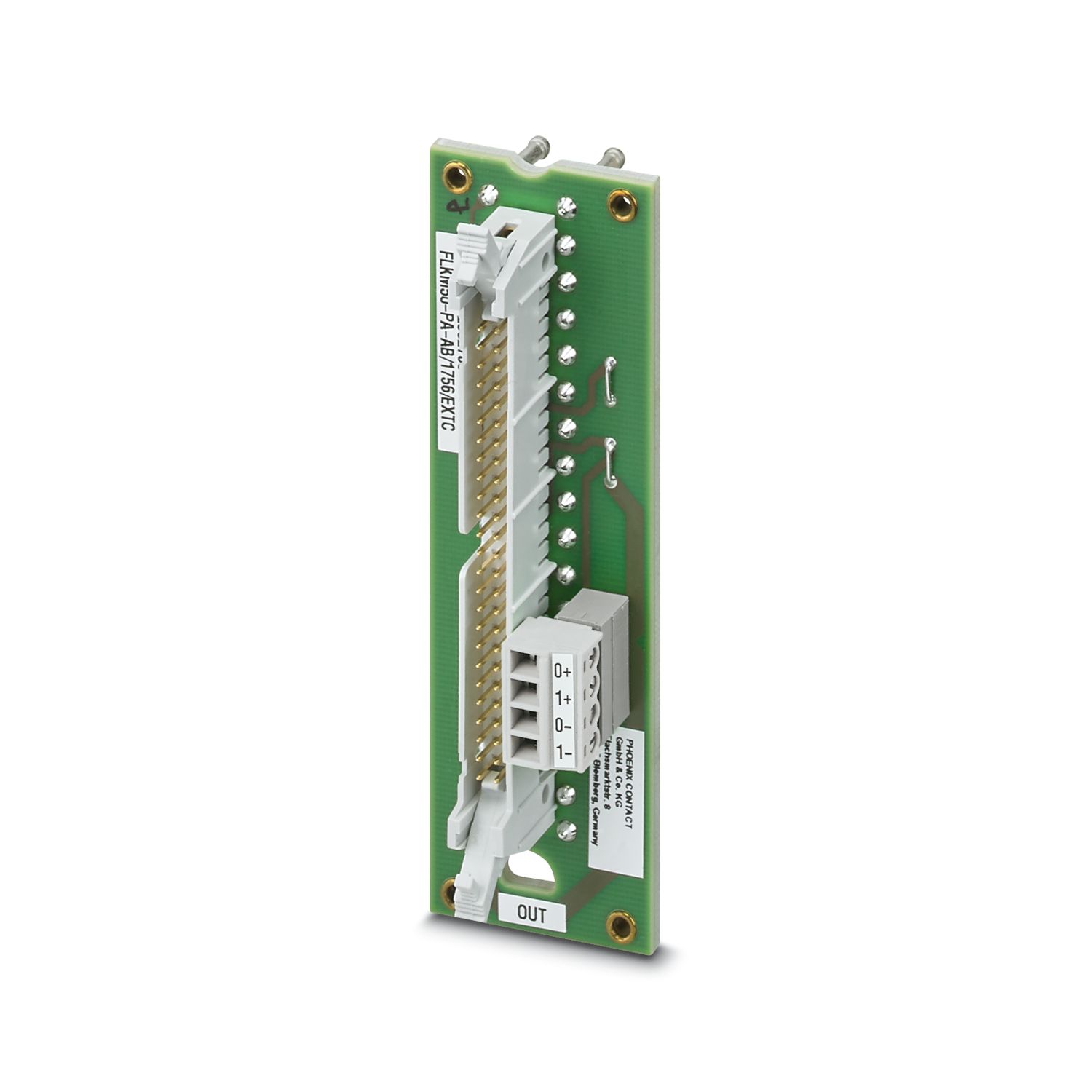

FLKM 50-PA-AB/1756/EXTC - Frontadapter

2302735

VARIOFACE frontadapter, för Allen Bradley ControlLogix och Honeywell PlantScape, max. kopplingsbar 1 x 32 kanaler. Frontadaptrarna jackas i de höga kåporna 1756-TBE (ingår inte i leveransen).

Produktdetaljer

Tekniska data

Artikelegenskaper

Produkttyp	Frontadapter
Produktfamilj	VARIOFACE
Isoleringsegenskaper: Luft- och krypsträckor
Isolering	Funktionsisolering
Överspänningskategori	II
Nedsmutsningsgrad	2

Elektriska egenskaper

Driftspänning (AC)	≤ 30 V AC
Driftspänning (DC)	≤ 60 V DC
Märkdrift	100 % ED
Ström (per förgrening)	≤ 1 A
Ström (Spänningsmatning via skruvanslutning)	≤ 8 A
Luft- och krypsträckor
Märkisolationsspänning	63 V
Märkstötspänning	0,6 kV (1,2 / 50 μs)
Kompatibelt styrsystem ALLEN-BRADLEY ControlLogix
Passande I/O-kort	1756-IA16I
		1756-IB16D
		1756-IB16I
		1756-IH16I
		1756-OB32
		1756-IF8
		1756-IF16
		1756-HSC
		1756-M02AE
		1756-IF8H
Kompatibelt styrsystem HONEYWELL Experion PKS C200
Passande I/O-kort	TC-IDJ 161
		TC-IDX 161
		TC-IDK 161
		TC-ODD 321
		TC-IAH 161

Anslutningsdata

Anslutning 1 (styrsystemsnivå)
Anslutningstyp	Kontakt
Poltal	36
Anslutning 2 (fältnivå)
Anslutning enligt norm	IEC 60603-13
Anslutningstyp	IDC/FLK-stiftlist
Antal anslutningar	1
Poltal	50
Anslutningsfrekvens	> 50
Delning	2,54 mm
Anslutning 3 (försörjning)
Anslutningstyp	Skruvanslutning
Avisoleringslängd	7 mm
Skruvgänga	M3
Poltal	4
Ledararea styv	0,14 mm² ... 1,5 mm²
Ledararea, stel (2 ledare med samma area)	0,08 mm² ... 0,5 mm²
Ledararea flexibel	0,14 mm² ... 1,5 mm²
		0,25 mm² ... 1,5 mm² (Ändhylsa utan plasthylsa)
		0,25 mm² ... 0,75 mm² (Trådändhylsor med plasthylsor)
Ledararea, flexibel (2 ledare med samma area)	0,08 mm² ... 0,75 mm²
		0,25 mm² ... 0,34 mm² (Ändhylsa utan plasthylsa)
		0,5 mm² ... 0,5 mm² (TWIN-trådändhylsa med plasthylsa)
Ledarare AWG	28 ... 16
Åtdragningsmoment	0,22 Nm ... 0,25 Nm
Delning	3,81 mm

Miljö- och livslängdsvillkor

Omgivningsförhållanden
Kapslingsklass (Modul)	IP00
Kapslingsklass (Monteringsställe)	≥ IP54
Drifttemperatur	-20 °C ... 50 °C
Omgivningstemperatur (lagring/transport)	-20 °C ... 70 °C
Höjdläge	≤ 2000 m

Standarder och bestämmelser

Luft- och krypsträckor
Normer/föreskrifter	EN IEC 60664-1

Montering

Monteringssätt	Jackat montage
Montageriktning	valfri

Anmärkning

Driftanvisning	Observera installationsdirektivets specifikationer för avsedd användning (se nedladdningar). Vid tillämpningar eller användning med produkter från tredje part måste även specifikationerna, samt säkerhets- och varningsinstruktionerna från respektive tredjepartstillverkare följas.

Affärsmässiga uppgifter

Artikelnr	2302735
Antal/förp.	1 Styck
Minsta beställningsantal	1 Styck
Försäljningskod	DK231R
Produktnyckel	DK231R
Katalogsida	Sida 470 (C-5-2019)
GTIN	4017918910488
Vikt per styck (inklusive förpackning)	65,5 g
Vikt per styck (exklusive förpackning)	39,5 g
Tullnummer	85369010
Ursprungsland	DE

Klassifikationer

Godkännanden

Approval Specification Data
	Märkspänning U_N	Märkström I_N	Area AWG	Area mm²
	125 V	1 A

Approval Specification Data
	Märkspänning U_N	Märkström I_N	Area AWG	Area mm²
	125 V	1 A

Environmental product compliance

Kompatibla produkter

Tillbehör

EU RoHS
Uppfyller kraven enligt RoHS-direktivet	Ja
undantagsregler i den mån de är kända	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 En artikelberoende RoHS-deklarationstabell för Kina hittar du i respektive artikels nedladdningsområde under ”Tillverkarförklaring”. För alla artiklar med EFUP-E görs och krävs ingen RoHS-deklarationstabell för Kina.
EU REACH SVHC
Hänvisning till möjliga ämnen i REACH (CAS-nummer)	Lead (CAS-nummer: 7439-92-1)
SCIP	7501dc8c-45b7-4262-a564-d154af3cbbf2
