Busskobleren brukes innenfor rammen av et Modbus/TCP (UDP)-nettverk. Busskobleren danner bindeleddet til Axioline F-I/O-systemet og de industrielle I/O-signalene som er tilkoblet dette. Opptil 63 Axioline F-deltakere kan kobles til busskobleren.

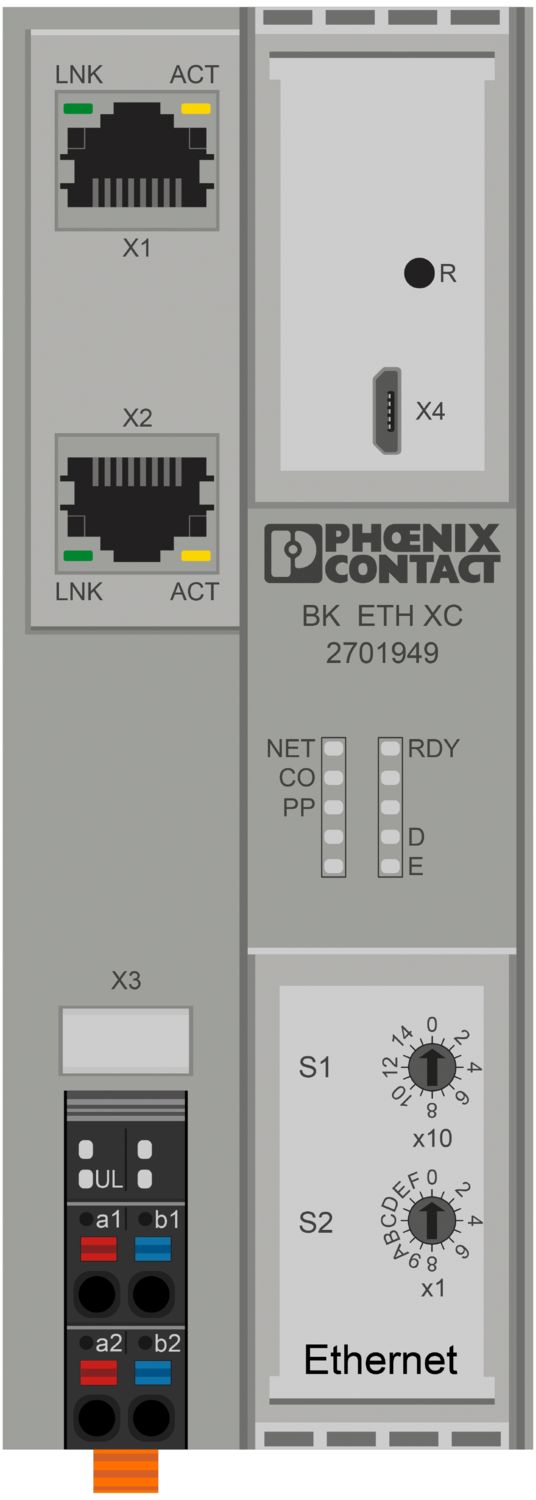

AXL F BK ETH XC
-
Busskobler
2701949
Axioline F, Busskobler, Modbus/TCP (UDP), RJ45-bøssing, Extreme Conditions-variant, overføringshastighet i lokalbussen: 100 MBit/s, beskyttelsesgrad: IP20, inklusive bussokkelmodul og Axioline F plugg
Gratis nedlasting tilgjengelig.
Nedlastinger
Produktdetaljer
| Målskisse |
|
| Bredde | 45 mm |
| Høyde | 126,1 mm |
| Dybde | 74 mm |
| Merknader til målangivelser | Dybden gjelder ved bruk av monteringsskinne TH 35-7.5 (iht. EN 60715). |
| Merknad for bruk | |
| Merknad for bruk | Kun for industriell bruk |
| Modbus/TCP (UDP) | |
| Antall grensesnitt | 2 |
| Tilkoblingstype | RJ45-bøssing |
| Merknad til tilkoblingstype | Autonegotiation og autocrossing |
| Overføringshastighet | 10/100 MBit/s (Halv- eller fulldupleks (automatisk registrering, manuelt innstillbar (opsjon))) |
| Overføringsfysikk | Ethernet i RJ45 twisted pair |
| Axioline F local bus | |
| Antall grensesnitt | 1 |
| Tilkoblingstype | Bussokkelmodul |
| Overføringshastighet | 100 MBit/s |
| Service | |
| Antall grensesnitt | 1 |
| Tilkoblingstype | USB type C (fra HW 02) |
| Micro USB type B (opptil HW 01) | |
| Systemgrenser | |
| Antall støttede deltakere | maks. 63 (pr. stasjon) |
| Antall lokalbussdeltakere som kan kobles til | maks. 63 |
| Produkttype | IO-komponenter |
| Produktserie | Axioline F |
| Byggform | blokkmodulær |
| Monteringsposisjon | vilkårlig (vær oppmerksom på temperaturderating) |
| Leveringsomfang | inklusive bussokkelmodul og Axioline F plugg |
| Spesielle egenskaper | Extreme Conditions-variant |
| Isolasjonsegenskaper | |
| Overspenningskategori | II (IEC 60664-1, EN 60664-1) |
| Forurensningsgrad | 2 (IEC 60664-1, EN 60664-1) |
| Maksimalt effekttap ved nominelle betingelser | 3,6 W |
| Potensialer: Mating av logikkspenning UL (fra UL genereres forsyningen av Axioline F local bus UBus) | |
| Forsyningsspenning | 24 V DC |
| Forsyningsspenningsområde | 19,2 V DC ... 30 V DC (inklusive alle toleranser, inklusive ripple) |
| Strømforbruk | maks. 583 mA (2 A til UBus, UL = 24 V, opptil HW 01) |
| maks. 670 mA (2,5 A til UBus, UL = 24 V, fra HW 02) | |
| maks. 583 mA (2,0 A til UBus, UL = 24 V, anvendelser med UL-godkjenning, bruk på eksplosjonsfarlige områder sone 2) | |
| Beskyttelseskobling | Overspenningsbeskyttelse; elektronisk |
| Polaritetsbeskyttelse; elektronisk | |
| Potensialer: Forsyning av Axioline F local bus (UBus) | |
| Forsyningsspenning | 5 V DC (via bussokkelmodul) |
| Strømforsyning | maks. 2 A (opptil HW 01) |
| maks. 2,5 A (fra HW 02) | |
| maks. 2 A (Anvendelser med UL-godkjenning, bruk på eksplosjonsfarlige områder sone 2) | |
| Galvanisk skille / isolasjon av spenningsområdene | |
| Testspenning: Ethernet-grensesnitt 1 / Ethernet-grensesnitt 2 | 1500 V AC, 50 Hz, 1 min |
| Testspenning: Ethernet-grensesnitt 1 / 24 V mating av logikkspenningen (UL) | 1500 V AC, 50 Hz, 1 min |
| Testspenning: Ethernet-grensesnitt 2 / 24 V mating av logikkspenningen (UL) | 1500 V AC, 50 Hz, 1 min |
| Testspenning: Ethernet-grensesnitt 1 / funksjonsjord | 1500 V AC, 50 Hz, 1 min |
| Testspenning: Ethernet-grensesnitt 2 / funksjonsjord | 1500 V AC, 50 Hz, 1 min |
| Testspenning: 24 V forsyning av logikkspenningen (UL) / funksjonsjord | 500 V AC, 50 Hz, 1 min |
| Tilkoblingsteknikk | |
| Betegnelse tilkobling | Axioline F-plugg |
| Merknad til tilkoblingstype | Vær oppmerksom på informasjonen om ledertverrsnitt i brukerhåndboken Axioline F: System og installasjon. |
| Ledertilkobling | |
| Tilkoblingstype | Innstikkstilkobling |
| Ledertverrsnitt entrådet | 0,2 mm² ... 1,5 mm² |
| Ledertverrsnitt flertrådet | 0,2 mm² ... 1,5 mm² |
| Ledertverrsnitt AWG | 24 ... 16 |
| Avisoleringslengde | 8 mm |
| Axioline F-plugg | |
| Tilkoblingstype | Innstikkstilkobling |
| Merknad til tilkoblingstype | Vær oppmerksom på informasjonen om ledertverrsnitt i brukerhåndboken Axioline F: System og installasjon. |
| Ledertverrsnitt entrådet | 0,2 mm² ... 1,5 mm² |
| Ledertverrsnitt flertrådet | 0,2 mm² ... 1,5 mm² |
| Ledertverrsnitt AWG | 24 ... 16 |
| Avisoleringslengde | 8 mm |
| Miljøforhold | |
| Omgivelsestemperatur (drift) | -25 °C ... 60 °C (Standard, anvendelser med UL-godkjenning, bruk på eksplosjonsfarlige områder sone 2, monteringsposisjon: veggmontering på vannrett monteringsskinne) |
| -25 °C ... 55 °C (Standard, anvendelser med UL-godkjenning, bruk på eksplosjonsfarlige områder sone 2, monteringsposisjon: vilkårlig) | |
| -40 °C ... 70 °C (Utvidet, se kapitlet "Test bestått: Bruk ved ekstreme miljøforhold" i databladet.) | |
| Beskyttelsesgrad | IP20 |
| Lufttrykk (drift) | 70 kPa ... 106 kPa (opptil 3000 m over havet) |
| Lufttrykk (lagring/transport) | 70 kPa ... 106 kPa (opptil 3000 m over havet) |
| Omgivelsestemperatur (lagring/transport) | -40 °C ... 85 °C |
| Tillatt luftfuktighet (drift) | 5 % ... 95 % (ingen dugging) |
| Tillatt luftfuktighet (lagring/transport) | 5 % ... 95 % (ingen dugging) |
| Corrosive gas test | |
| Test standard | ISA-71.04-2013 G3 Harsh Group A |
| IEC 60068-2-60:2015 Method 4 | |
| Temperature | 25 °C ±1 K |
| Luftfuktighet (relative) | 75 % ±3 % |
| Volume concentration H2S (Hydrogen sulfide) | 50 ppb |
| Volume concentration NO2 (Nitrogen dioxide) | 1250 ppb |
| Volume concentration Cl2 (Chlorine) | 10 ppb |
| Volume concentration SO2 () | 300 ppb |
| Beskyttelsesklasse | III (IEC 61140, EN 61140, VDE 0140-1) |
| ATEX | |
| Merking | II 3 G Ex ec IIC T4 Gc |
| Sertifikat | UL 20 ATEX 2441X |
| UKEX | |
| Merking | II 3 G Ex ec IIC T4 Gc |
| Sertifikat | PxCIMA22UKEX2701949X |
| IECEx | |
| Merking | Ex ec IIC T4 Gc |
| Sertifikat | IECEx ULD 20.0026X |
| UL, USA / Canada | |
| Merking | cULus |
| Sertifikat | E238705 |
| UL Ex, USA / Canada | |
| Merking | Class I, Zone 2, AEx ec IIC T4 |
| Class I, Division 2, Groups A, B, C, D, T4 | |
| Ex ec IIC T4 Gc X | |
| Sertifikat | E366272 |
| CCC / China-Ex | |
| Merking | Ex ec IIC T4 Gc |
| Sertifikat | , 2021122309114456 |
| Monteringstype | Skinnemontering |
| Monteringsposisjon | vilkårlig (vær oppmerksom på temperaturderating) |
LR
Godkjennings-ID: LR2480202TA-02PRS
Godkjennings-ID: TE/1020/880590/21BSH
Godkjennings-ID: 840RINA
Godkjennings-ID: ELE008423XG001ABS
Godkjennings-ID: 23-2449604-PDAcULus Listed
Godkjennings-ID: E238705cULus Listed
Godkjennings-ID: E238705IECEx
Godkjennings-ID: IECEx ULD 20.0026XATEX
Godkjennings-ID: UL 20 ATEX 2441XcULus Listed
Godkjennings-ID: E366272CCC
Godkjennings-ID: 2021122309114456_CN
Dine fordeler
2 Ethernet-porter (med integrert switch)
Overføringshastighet 10 Mbit/s og 100 Mbit/s
Dreiekodebryter for innstilling av IP-adressetilordning og ytterligere funksjoner
Egnet for firmwareoppdatering
Runtime i busskobleren ikke av betydning (tilnærmet 0 µs) (ved Modbus/UDP)
Typisk syklustid for Axioline F local bus ca. 10 µs
Web-based Management
Sikkerhet i nettverket: Portutkobling mulig via Web-based Management (fra Firmware-versjon 1.31)
Støtter drift av Axioline Smart Elements
Støtter passive Smart Elements (fra firmwareversjon 1.30)
Støtter IOL-CONF (fra Firmware-versjon 1.30)
Støtter Diag+
Kan benyttes ved ekstreme forhold
Utvidet temperaturområde -40 °C ... +70 °C (se kapittel "Test bestått: Bruk ved ekstreme miljøforhold" i databladet)
Delvis lakkerte kretskort
