UCS HH-HS 145-125 7035
-
ケースのハーフシェル
1494978

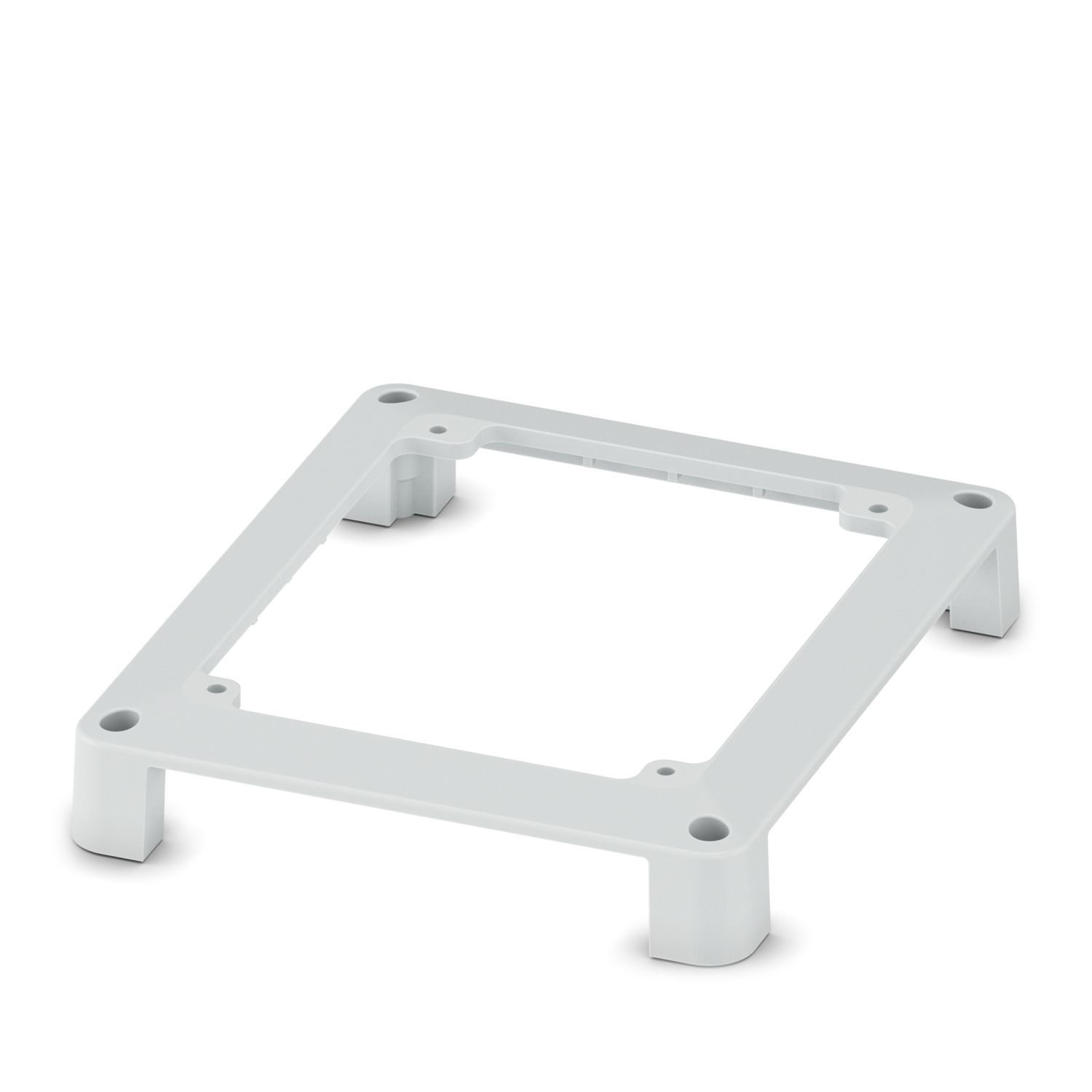

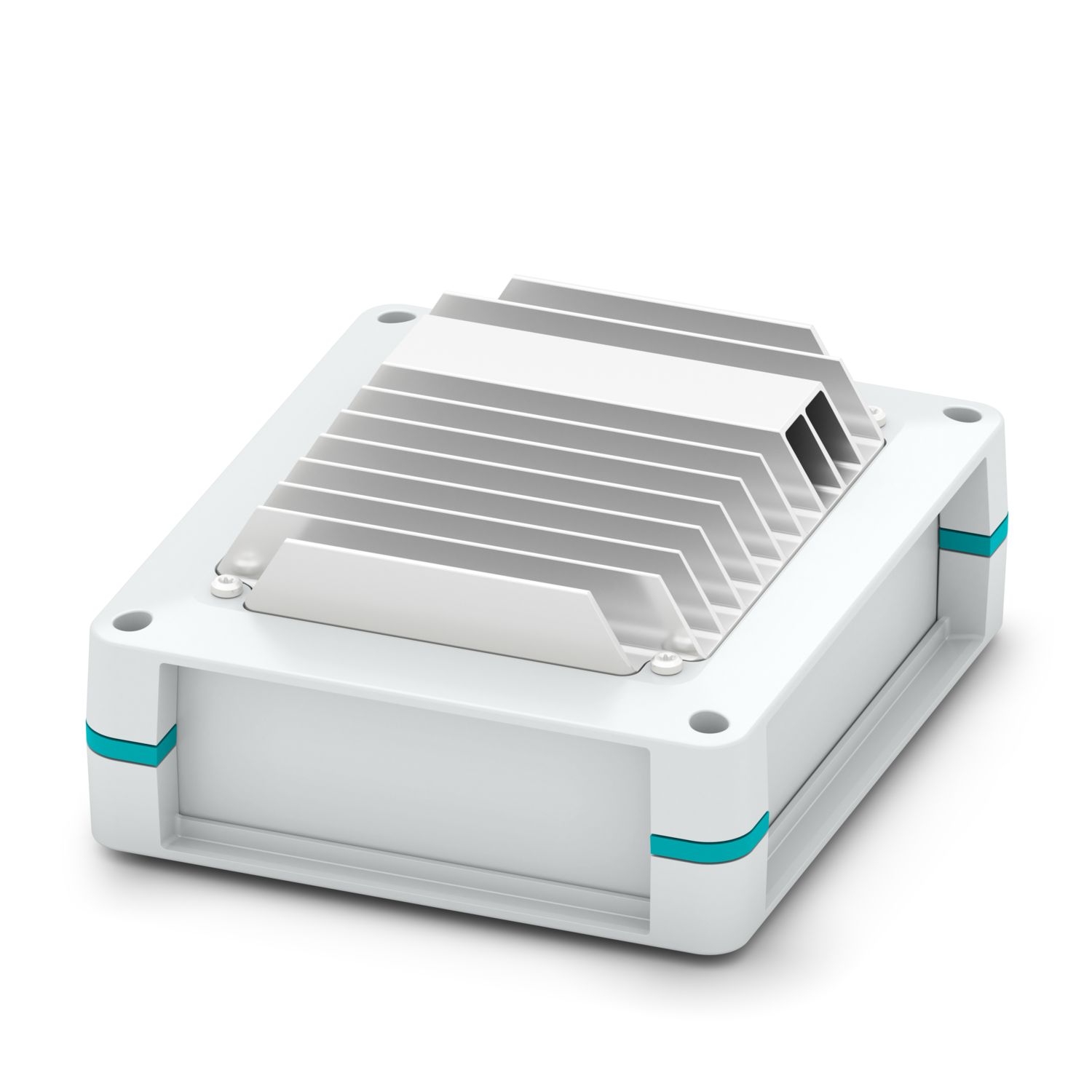

ヒートシンク付き145 mm x 125 mmのUCSケースを構築するためのケース本体ハーフシェル。ハーフシェルはヒートシンクUCS HS-HH 145-125 ALの収容に対応、材質：ポリカーボネート、色：ライトグレー（RAL 7035相当）
この製品を操作するには追加の製品が必要となります。

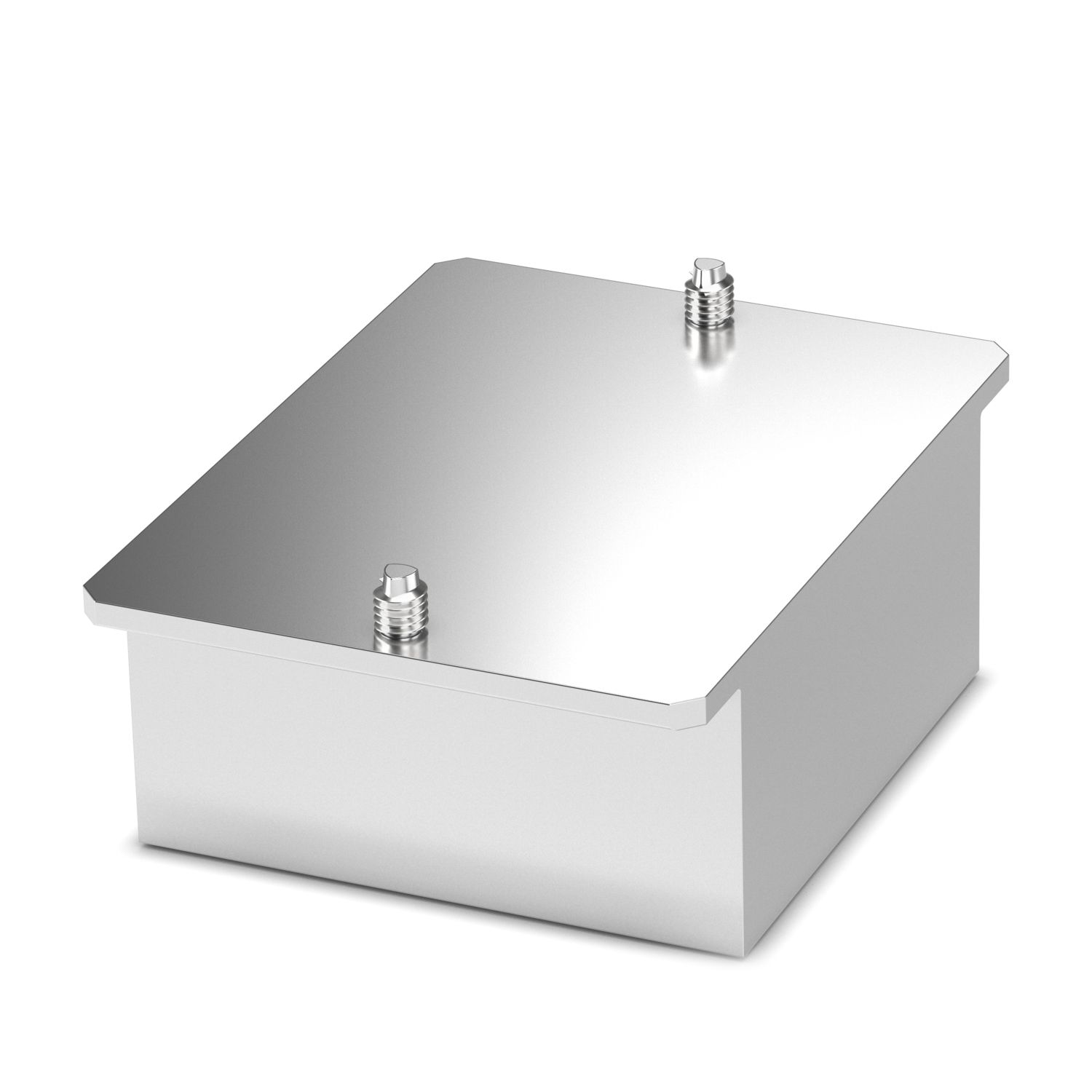

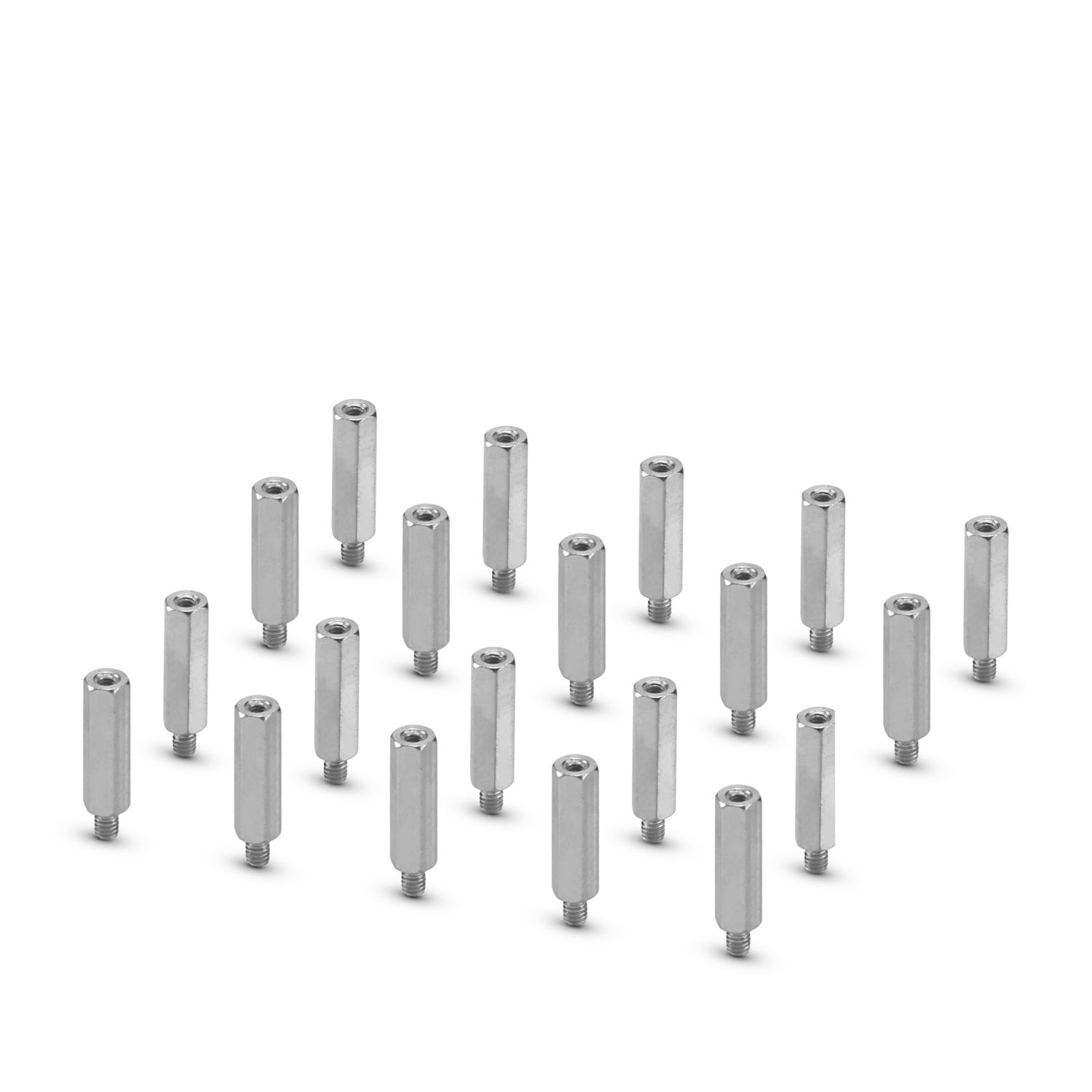

必須アクセサリ
製品の詳細
| 組立てに関する注意事項 | ダウンロードエリアのアプリケーションノートに従ってください。 |
| 製品ライン | ケースのハーフシェル |
| ハウジングタイプ | 汎用ケース |
| ケースシリーズ | UCS |
| 製品シリーズ | UCS 145-125 |
| 型式 | ケース本体ハーフシェルはヒートシンクの収容に対応 |
| 通気口あり | なし |
| 外形寸法 |
|
| 幅 | 145 mm |
| 高さ | 125 mm |
| 奥行き | 21.75 mm |
| プリント基板設計 | |
| プリント基板厚 | 0.8 mm ... 3 mm |
| 色 (ハウジング) | ライトグレー (RAL 7035) |
| UL94難燃性クラス | V0 |
| CTI、IEC 60112準拠 | 225 |
| 絶縁材質 | PC |
| ハウジングの材質 | PC |
| 表面特性 | 未処理 |
| 振動試験 | |
| 仕様 | IEC 60068-2-6:2007-12 |
| 周波数 | 10 - 150 - 10 Hz |
| スイープ速度 | 1オクターブ/最小 |
| 振幅 | 0.15 mm (10 Hz ... 58.1 Hz) |
| 加速度 | 2g (58.1 Hz ... 150 Hz) |
| 各軸のテスト時間 | 2.5 h |
| 試験方向 | X、Y、Z軸 |
| グローワイヤー試験 | |
| 仕様 | IEC 60695-2-11:2014-02 |
| 温度 | 850 °C |
| 露出時間 | 30 s |
| 耐熱性試験／ボールプレッシャー試験 | |
| 仕様 | IEC 60695-10-2:2014-02 |
| 温度 | 125 °C |
| 試験期間 | 1 h |
| 力 | 20 N |
| 機械的強度／回転バレル試験 | |
| 仕様 | IEC 60068-2-31:2008-05 |
| 落下高さ | 50 cm |
| 周波数 | 50 |
| 衝撃試験 | |
| 仕様 | IEC 60068-2-27:2008-02 |
| パルス形状 | 半正弦波 |
| 加速 | 15g |
| 衝撃時間 | 11 ms |
| 各方向の衝撃回数 | 3 |
| 試験方向 | X、Y、Z軸（正および負） |
| 塗料やニスによるコーティングを妨げる物質の試験 | |
| 仕様 | VW PV 3.10.7:2005-02 |
| 試験結果 | 試験合格 |
| 保護等級（IPコード） | |
| 仕様 | IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08 |
| 結果、保護等級、IPコード | IP20 |
| 周囲条件 | |
| 実現する最大IPコード | IP40 |
| 使用周囲温度 | -40 °C ... 105 °C (電力損失により異なる) |
| 周囲温度（保管時/運搬時） | -40 °C ... 70 °C |
| 周囲温度（配線時） | -5 °C ... 100 °C |
| 相対湿度（保管時/運搬時） | 95 % |
| プリント基板実装タイプ | ボルト取付け |
| プリント基板厚 | 0.8 mm ... 3 mm |
| 取付けタイプ | ネジ取付け |
| 取付け位置 | 任意 |
| 締付けトルク／速度 | ケース本体シェル間はねじ固定: 1.2 - 1.4 Nm / 500 - 1000 rpm |
| コーナーのボスへのプリント基板の取り付け: 0.4 - 0.5 Nm / 500 - 1000 rpm |
| 梱包の種類 | ボックス梱包 |
特長
モジュール型のケースデザインで、高度なアプリケーションに柔軟に対応
柔軟なプリント基板の取付け、ほぼすべての形状に適応
実用的なカスタムオプション
互換性のあるコンポーネントにより、ロジスティックス費用を削減
