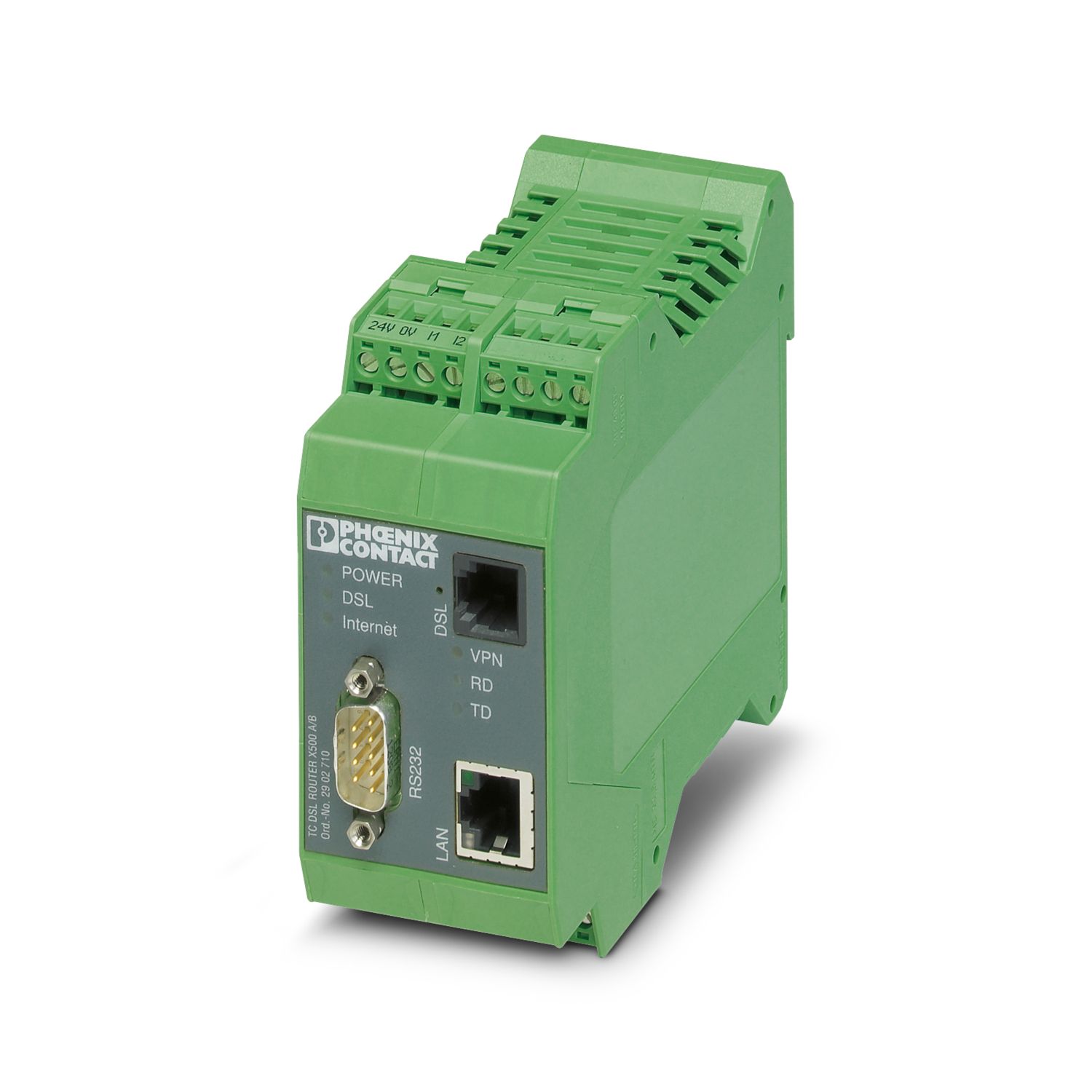

TC DSL ROUTER X500 A/B - Router - 2902710

Artikelegenskaper

Produkttyp	Modem
MTTF	563 År (SN 29500 standard, temperatur 25 °C, arbetscykel 21 %)
	278 År (SN 29500 standard, temperatur 40 °C, arbetscykel 34,25 %)
	46 År (SN 29500 standard, temperatur 40 °C, arbetscykel 100 %)

Elektriska egenskaper

Galvanisk isolation	VCC + IO + RS-232 // ADSL // Ethernet // FE
Maximal förlusteffekt vid märkvillkor	3 W
Nätkonfiguration	Fast telenät
Provspänning datagränssnitt/datagränssnitt	1,5 kV_eff (50 Hz, 1 min.)
Provspänning datagränssnitt/försörjning	1,5 kV_eff (50 Hz, 1 min.)
Försörjning
Spänningsområde	10 V DC ... 30 V DC (jackbar skruvplint COMBICON)
Strömförbrukning typisk	< 150 mA (24 V DC)
	< 135 mA (Standby)
Maximal strömupptagning	< 300 mA (10 V DC)
Funktion
Management	Web-based Management

Ingångsdata

Utgångsdata

Signal

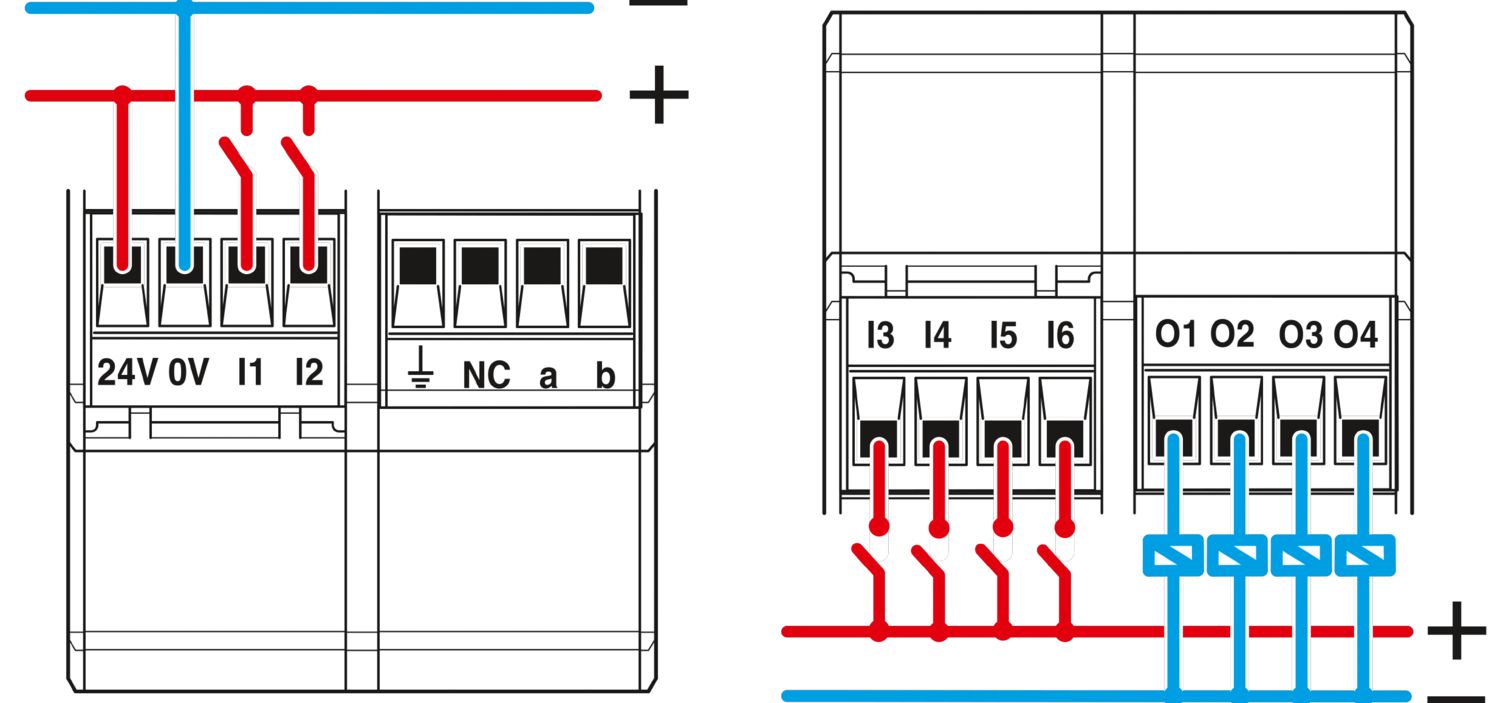

Benämning utgång	Digital utgång
Antal utgångar	4
Utgångssignal spänning	10 V DC ... 30 V DC (Beroende på driftspänningen)
Utgångssignal ström	≤ 50 mA (Kortslutningssäker)

Anslutningsdata

Försörjning
Åtdragningsmoment	0,56 Nm ... 0,79 Nm

Gränssnitt

Signal	Ethernet
Webbserver	ja

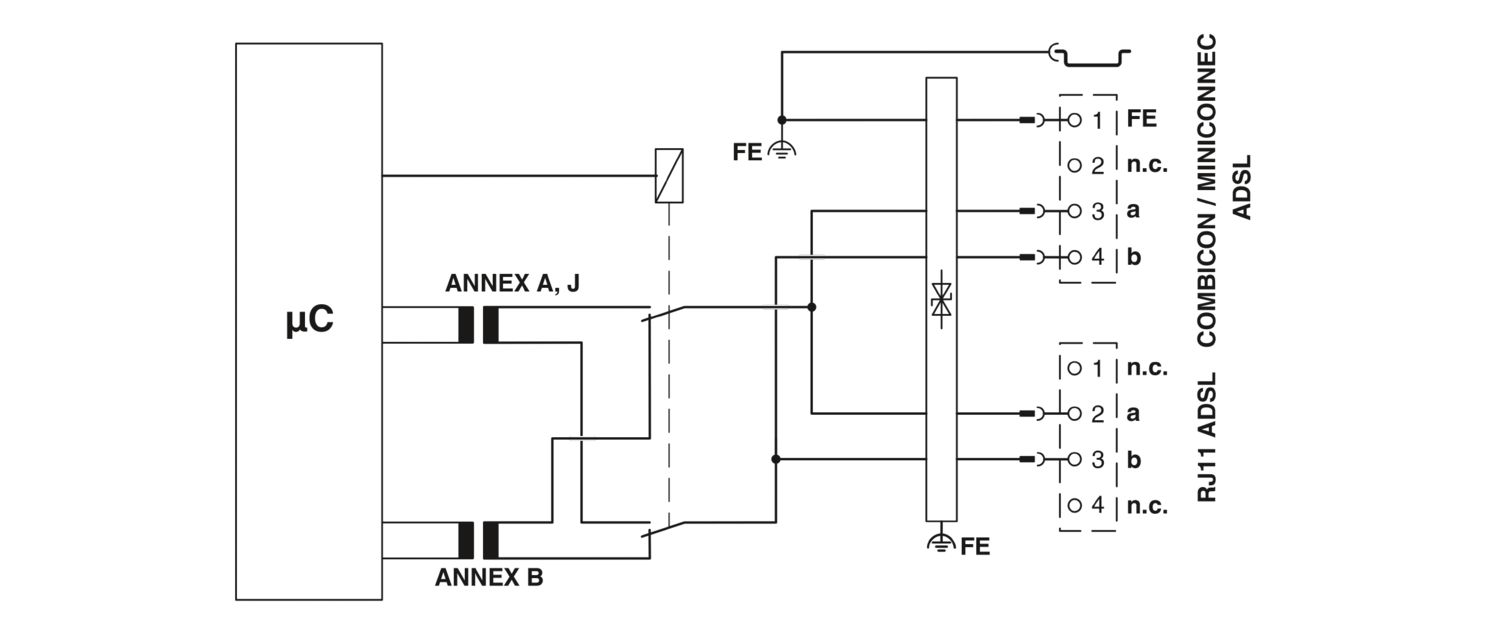

Data: ADSL gränssnitt, enligt ITU-T G.992.1, G.992.3, G.992.5 / annex A, annex B, annex J
Datahastighet	≤ 25 MBit/s (Annex A/B, downstream från internet)
		≤ 1 MBit/s (Annex A/B, Upstream från internet)
		≤ 25 MBit/s (Annex J, Downstream från internet)
		≤ 2,4 MBit/s (Annex J, Upstream till internet)
Anslutningstyp	RJ11 hona 6P2C, skärmad
Anslutningstyp		jackbar skruvplint COMBICON
Överföringssträcka	≤ 5 km
Anrop-ekvivalenstal	0,3 (B)
Data: Ethernet-gränssnitt, 10/100Base-T(X) enligt IEEE 802.3
Seriell överföringshastighet	10/100 Mbit/s, autonegotiation
Anslutningstyp	RJ45 hona 8P8C, skärmad
Antal kanaler	1
Överföringssträcka	≤ 100 m (Partvinnad skärmad)
Stödda protokoll	TCP/IP, UDP/IP, FTP, HTTP
hjälpprotokoll	ARP, DHCP, PING (ICMP), SNMP V1, SMTP
Data: RS-232-gränssnitt enligt ITU-T V.28, EIA/TIA-232, DIN 66259-1
Seriell överföringshastighet	0,3; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2 kbit/s
Anslutningstyp	D-SUB-9-kontakt
Polindelning	DTE/DCE-omkoppling via Web Based Management
Överföringssträcka	15 m
Filformat/kodning	UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity
Dataflödeskontroll/protokoll	mjukvaruhandskakning, Xon/Xoff, hårdvaruhandskakning RTS/CTS

Mått

Materialuppgifter

Färg (Kapsling)	grön (RAL 6021)
Material (Kapsling)	PA 6.6-FR

Miljö- och livslängdsvillkor

Omgivningsförhållanden
Kapslingsklass	IP20
Drifttemperatur	-20 °C ... 60 °C
Omgivningstemperatur (lagring/transport)	-40 °C ... 75 °C
Höjdläge	≤ 5000 m (Begränsning, se tillverkarförklaring för drift på höjden)
Tillåten relativ luftfuktighet (drift)	30 % ... 95 % (ingen daggbildning)
Tillåten luftfuktighet (lagring/transport)	30 % ... 95 % (ingen daggbildning)

Godkännanden

EMC-data

Elektromagnetisk påverkan	Uppfyller direktivet för elektromagnetisk kompatibilitet 2014/30/EU

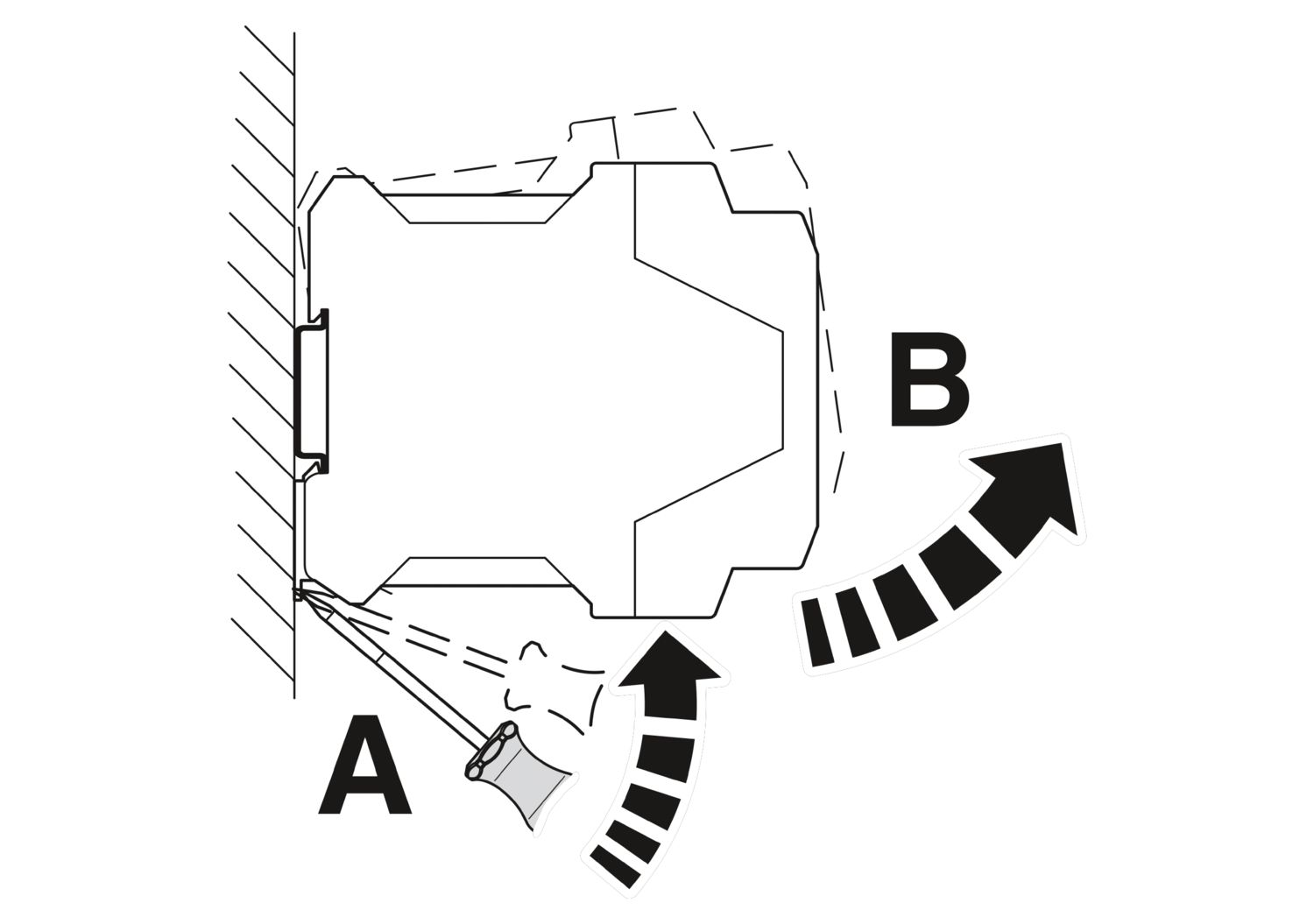

Montering

Artikelnr	2902710
Antal/förp.	1 Styck
Minsta beställningsantal	1 Styck
Försäljningskod	DNC432
Produktnyckel	DNC432
Katalogsida	Sida 411 (C-6-2019)
GTIN	4046356680981
Vikt per styck (inklusive förpackning)	326,2 g
Vikt per styck (exklusive förpackning)	326,2 g
Tullnummer	85176200
Ursprungsland	DE

China RoHS
Environment friendly use period (EFUP)	EFUP-50 En artikelberoende RoHS-deklarationstabell för Kina hittar du i respektive artikels nedladdningsområde under ”Tillverkarförklaring”. För alla artiklar med EFUP-E görs och krävs ingen RoHS-deklarationstabell för Kina.
EU REACH SVHC
Hänvisning till möjliga ämnen i REACH (CAS-nummer)	Inget ämne med en viktandel på mer än 0,1 %
