cULus Recognized
Godkännande-ID: E60425-19930525| Märkspänning UN | Märkström IN | Area AWG | Area mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 300 V | 10 A | 20 - 14 | ||
| Usegroup D | ||||
| 300 V | 10 A | 20 - 14 | ||
MSTBC 2,5/11-STZ-5,08-R
-
Kretskortsanslutning
1809132
Kretskortskontakt, märkarea: 2,5 mm2, färg: grön, märkström: 12 A, märkspänning (III/2): 320 V, typ av kontakt: Hona, antal potentialer: 11, antal rader: 1, poltal: 11, antal anslutningar: 11, artikelserie: MSTBC 2,5/..-STZ-RF, delning: 5,08 mm, anslutningstyp: Crimpanslutning, anslutningsriktning ledare/kretskort: 0 °, spärrhake: - utan spärrhake, anslutningssystem: COMBICON MSTB 2,5, låsning: Snäpp-in-låsning, typ av fastsättning: Låsfläns, förpackningstyp: förpackade i kartong, Tillhörande crimp-honkontakt med uppgifter om [A] och ledarareaområde [mm2]: 10A/MSTBC-MT 0,5-1,0 (3190564); 10A/MSTBC-MT 0,5-1,0 BA (3190645); 12A/MSTBC-MT 1,5-2,5 (3190551); 12A/MSTBC-MT 1,5-2,5 BA (3190658). BA = bandkontakter
Den här produkten behöver ytterligare produkter för att fungera.

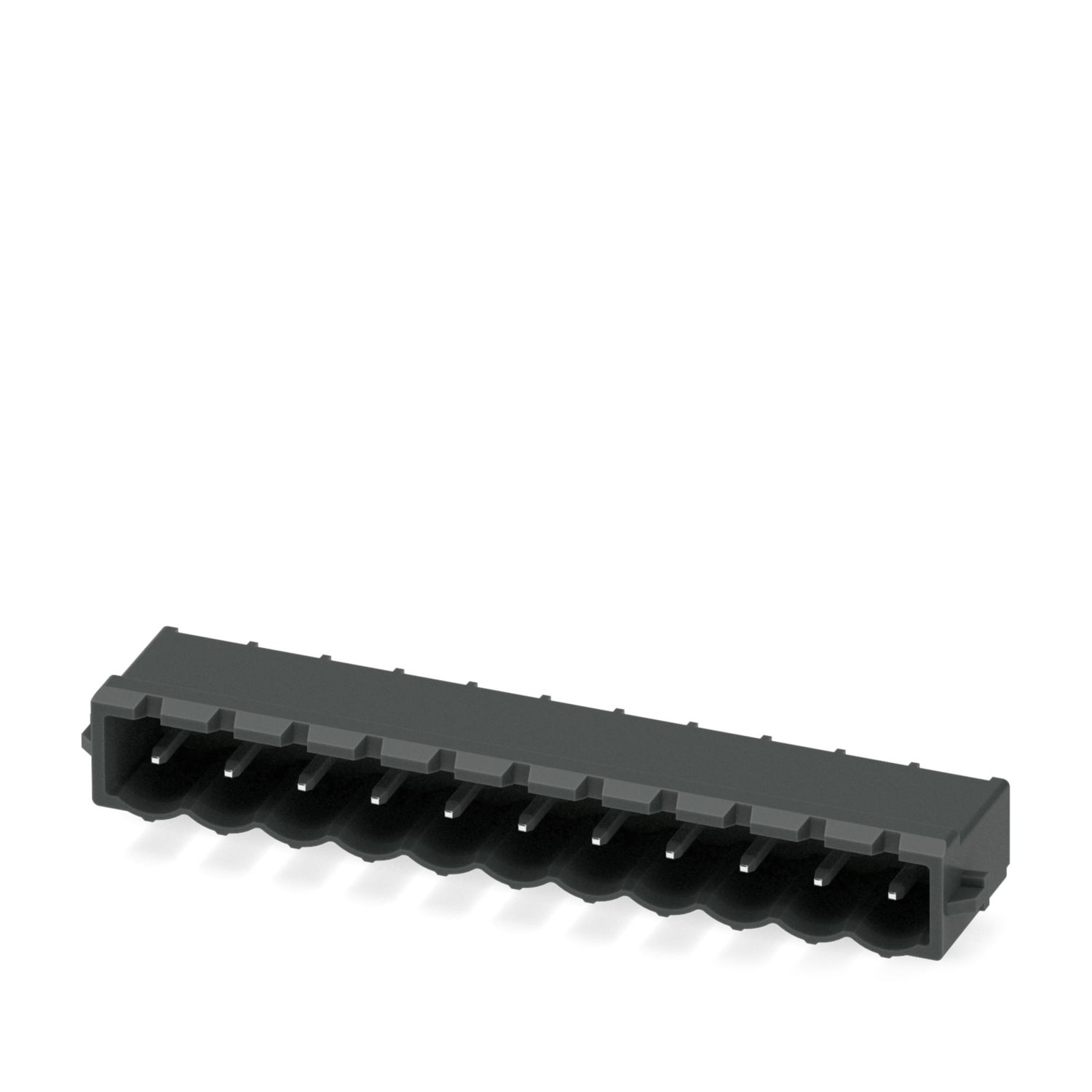

Nödvändiga tillbehör
Produktdetaljer
| Produkttyp | Kretskortskontakt |
| Produktfamilj | MSTBC 2,5/..-STZ-RF |
| Produktserie | COMBICON Connectors M |
| Konstruktion | Standard |
| Poltal | 11 |
| Delning | 5,08 mm |
| Antal anslutningar | 11 |
| Antal rader | 1 |
| Antal potentialer | 11 |
| Fästfläns | Låsfläns |
| Egenskaper | |
| Märkström IN | 12 A |
| Märkspänning UN | 320 V |
| Märkspänning (III/3) | 320 V |
| Mätstötspänning (III/3) | 4 kV |
| Mätspänning (III/2) | 320 V |
| Mätstötspänning (III/2) | 4 kV |
| Märkspänning (II/2) | 630 V |
| Mätstötspänning (II/2) | 4 kV |
| Anslutningsteknik | |
| Kontaktsystem | COMBICON MSTB 2,5 |
| Märkarea | 2,5 mm² |
| Typ av kontakt | Hona |
| Låsning | |
| Låsanordningstyp | Snäpp-in-låsning |
| Fästfläns | Låsfläns |
| Ledaranslutning | |
| Anslutningstyp | Crimpanslutning |
| Anslutningsriktning ledare/kretskort | 0 ° |
| Ledararea flexibel | 0,5 mm² ... 2,5 mm² |
| Ledarare AWG | 20 ... 14 |
| Materialuppgifter - kapsling | |
| Färg (Kapsling) | grön (6021) |
| Isolationsmaterial | PA |
| Isolationsgrupp | I |
| CTI enligt IEC 60112 | 600 |
| Brännbarhetsklass enligt UL 94 | V0 |
| Glödtråds-brandsäkerhetstal GWFI enligt EN 60695-2-12 | 850 |
| Glödtråds-antändningstemperatur GWIT enligt EN 60695-2-13 | 775 |
| Kultrycktestets temperatur enligt EN 60695-10-2 | 125 °C |
| Måttskiss |
|
| Delning | 5,08 mm |
| Bredd [b] | 66,31 mm |
| Höjd [h] | 10,5 mm |
| Längd [l] | 25 mm |
| Driftanvisning | COMBICON-kontaktdon är enligt DIN EN 61984 kontaktdon utan kopplingseffekt (COC). Vid avsedd användning får de inte anslutas eller lossas när de står under spänning eller last. |
| Omgivningsförhållanden | |
| Drifttemperatur | -40 °C ... 100 °C (beroende på deratingkurvan) |
| Omgivningstemperatur (lagring/transport) | -40 °C ... 70 °C |
| Relativ luftfuktighet (lagring/transport) | 30 % ... 70 % |
| Omgivningstemperatur (montering) | -5 °C ... 100 °C |
| Luft- och krypsträckor | | |
| Provspecifikation | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Isolationsgrupp | I |
| Krypströmstålighet (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Märkisolationsspänning (III/3) | 320 V |
| Nominell stötspänning (III/3) | 4 kV |
| luftsträckans lägsta värde - inhomogent fält (III/3) | 3 mm |
| krypsträckans lägsta värde (III/3) | 4 mm |
| Märkisolationsspänning (III/2) | 320 V |
| Nominell stötspänning (III/2) | 4 kV |
| luftsträckans lägsta värde - inhomogent fält (III/2) | 3 mm |
| krypsträckans lägsta värde (III/2) | 3 mm |
| Märkisolationsspänning (II/2) | 630 V |
| Nominell stötspänning (II/2) | 4 kV |
| luftsträckans lägsta värde - inhomogent fält (II/2) | 3 mm |
| krypsträckans lägsta värde (II/2) | 3,2 mm |
| Förpackningstyp | förpackade i kartong |
Fördelar
Ekonomisk anslutning av förkonfektionerade ledare med stora styckantal
Draghjälpen underlättar handhavande och gör det möjligt att reducera dragkrafterna vid kontaktställena
Intuitivt manövrerbar låsning skyddar mot oavsiktlig frånskiljning
