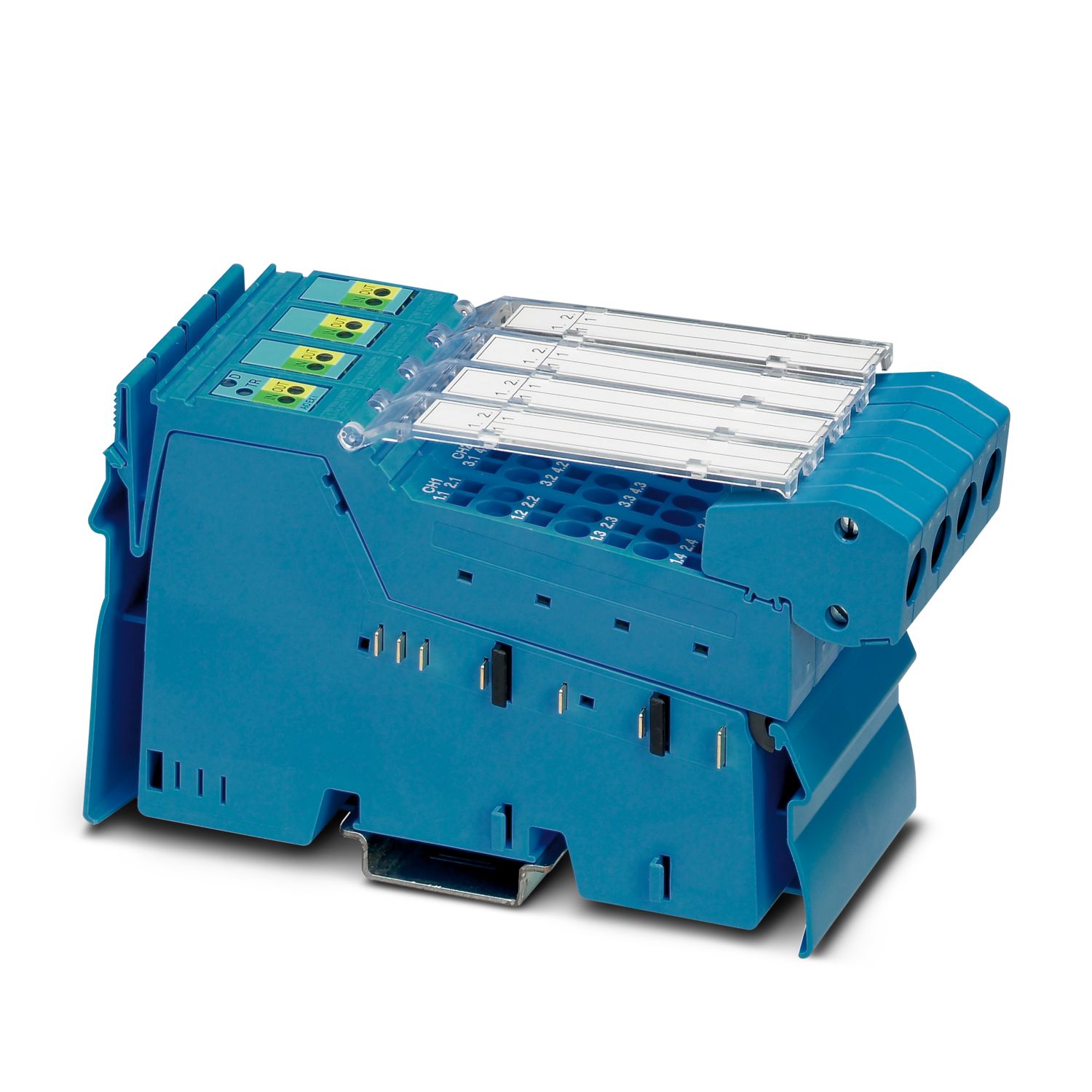

IB IL EX-IS AIO 4/EF-PAC
-
Inline-plint
2869912
Egensäker Inline analog-I/O-plint, 4 konfigurerbara in-/utgångskanaler, komplett med tillbehör
Produktdetaljer
| Måttskiss |
|

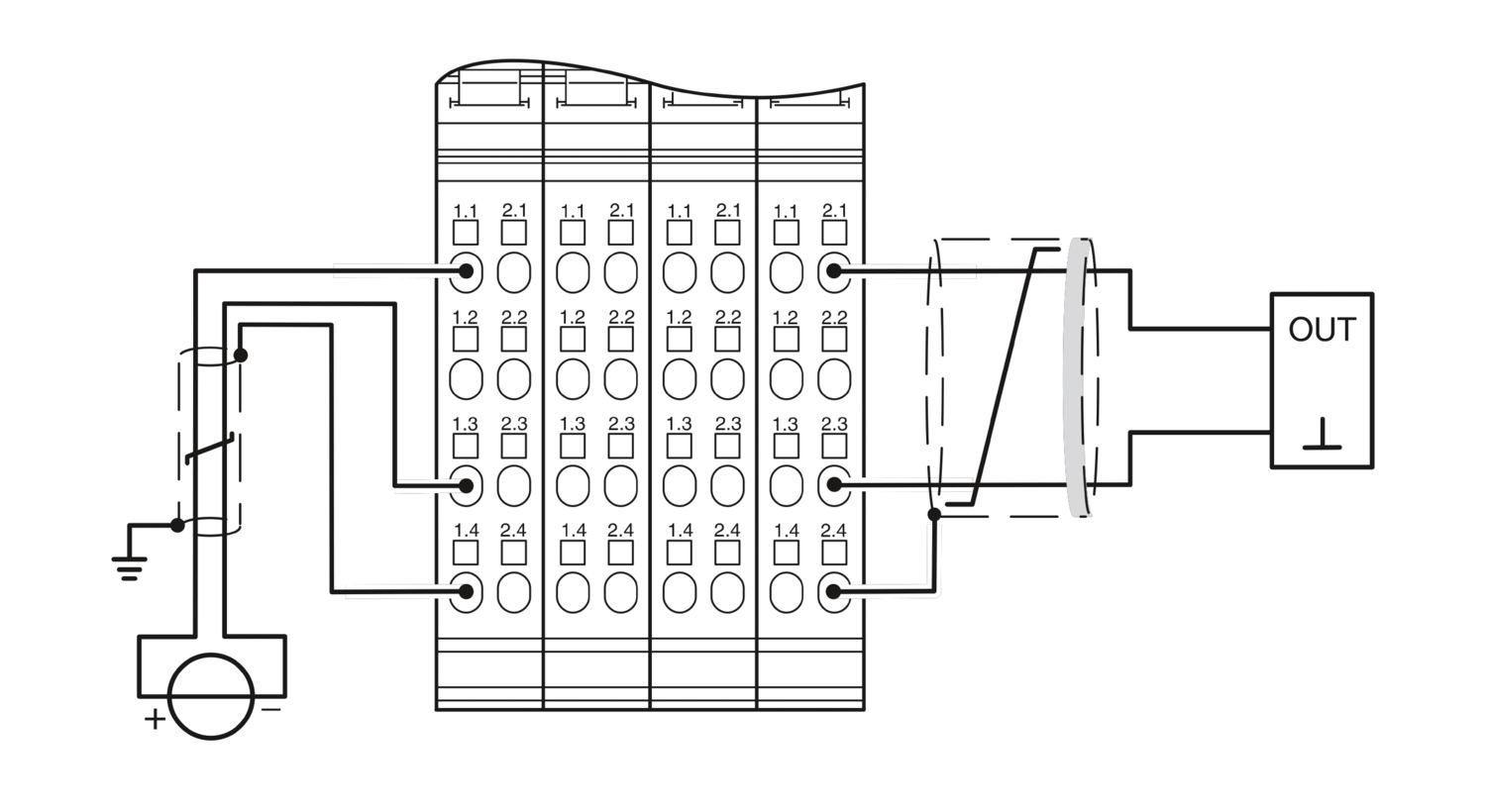

| Bredd | 48,8 mm |
| Höjd | 136,8 mm |
| Djup | 71,5 mm |
| Användningsbegränsning | |
| CCCex-anmärkning | Användning i explosionsfarliga områden är inte tillåten i Kina. |
| Färg | blå |
| Inline lokalbuss | |
| Anslutningstyp | Via Inline lokalbuss |
| Överföringshastighet | 500 kBit/s |
| Analog: | |
| Benämning ingång | Analoga ingångar |
| Antal ingångar | 4 |
| Upplösning A/D-omvandlare | 16 Bit (15 bitar + förtecken) |
| Anslutningstyp | Inline-skärmkontakt |
| Anslutningsteknik | 2-, 3-tråds |
| Ingångssignal ström | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Ingångssignal spänning | 0 V DC ... 10 V DC |
| Dataformat | IB IL, standardiserad framställning, S7-kompatibel |
| Skyddskoppling | Polaritetsskydd, överspänningsskydd |
| Analog: Spänningsingångar | |
| Ingångssignal spänning | 0 V ... 10 V |
| Analog: | |
| Ingångssignal ström | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Analog: | |
| Anslutningstyp | Inline-skärmkontakt |
| Anslutningsteknik | 2-ledare |
| Antal utgångar | 4 (Konfigurerbar som ingång eller utgång) |
| Skyddskoppling | Polaritetsskydd, överspänningsskydd |
| Dataformat | IB IL, standardiserad framställning, S7-kompatibel |
| Utgångssignal ström | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Last/utgångslast strömutgång | 500 Ω |
| Produkttyp | I/O-komponenter |
| Konstruktion | modulär |
| Inline |
| Potentialer | |
| Effektförbrukning | 4,7 W (per kanal) |
| Potentialer: Matning av logiken (UL) | |
| Spänningsförsörjning | 5 V DC (över potentialrangerare) |
| Strömförbrukning | max. 50 mA |
| Potentialer: | |
| Spänningsförsörjning | 28 V DC |
| Strömförbrukning | max. 187 mA |
| Ledaranslutning | |
| Anslutningstyp | Fjäderkraftanslutning |
| Ledararea styv | 0,08 mm² ... 1,5 mm² |
| Ledararea flexibel | 0,08 mm² ... 1,5 mm² |
| Ledarare AWG | 28 ... 16 |
| Avisoleringslängd | 8 mm |
| Anslutningstyp | Fjäderkraftanslutning |
| Ledararea styv | 0,08 mm² ... 1,5 mm² |
| Ledararea flexibel | 0,08 mm² ... 1,5 mm² |
| Ledararea AWG | 28 ... 16 |
| Avisoleringslängd | 8 mm |
| Omgivningsförhållanden | |
| Kapslingsklass | IP20 |
| Drifttemperatur | -25 °C ... 60 °C |
| Kapslingsklass | IP20 |
| Lufttryck (drift) | 70 kPa ... 106 kPa (upp till 3000 m DNN) |
| Omgivningstemperatur (lagring/transport) | -25 °C ... 70 °C |
| Tillåten relativ luftfuktighet (drift) | 10 % ... 95 % (enligt DIN EN 61131-2) |
| Ex-data | |
| ATEX | II 3(1)GD Ex ec [ia Ga Da] IIC T4 Gc Sira 09ATEX2339X |
| IECEx | Ex ec [ia Ga Da] IIC T4 Gc IECEx SIR 10.0033X |
| UL, USA / Kanada | Class I, Div. 2, Groups A, B, C, D |
| Monteringssätt | DIN-skenemontage |
| Säkerhetstekniska data | |
| Max. utgångsspänning Uo | max. 28 V DC (Utgång) |
| max. 28 V DC (Ingång) | |
| Max. utgångsström Io | max. 108 mA (Utgång) |
| max. 108 mA (Ingång) | |
| Max. utgångseffekt Po | max. 750 mW (Utgång) |
| max. 750 mW (Ingång) | |
| IIC (A, B) (Utgång): max. yttre induktans Lo / max. yttre kapacitans Co | 1,015 mH / 0,082 µF |
| IIB, [IIIC, IIIB] (C, E, F, G) (Utgång): max. yttre induktans Lo / max. yttre kapacitans Co | 3,045 mH / 0,649 µF |
| IIA (D) (Utgång): max. yttre induktans Lo / max. yttre kapacitans Co | 8,12 mH / 2,149 µF |
| IIC (A, B) (Ingång): max. yttre induktans Lo / max. yttre kapacitans Co | 1,015 mH / 0,082 µF |
| IIB, [IIIC, IIIB] (C, E, F, G) (Ingång): max. yttre induktans Lo / max. yttre kapacitans Co | 3,045 mH / 0,649 µF |
| IIA (D) (Ingång): max. yttre induktans Lo / max. yttre kapacitans Co | 8,12 mH / 2,149 µF |
Kompatibla produkter
Fördelar
Fältbussoberoende diagnos med hjälp av FDT/DTM-teknologi
Modulbaserad potentialfördelning
Utgång: 0/4 mA ... 20 mA
Ingång: 0 ... 10 V, 0/4 ... 20 mA
4 konfigurerbara I/O-kanaler
Enkanaldiagnostik
