Plinten är avsedd för användning inuti en Inline-station. Den används för registrering av digitala signaler. Speciella konstruktionsåtgärder och tester möjliggör att plinten kan användas under extrema omgivningsförhållanden.

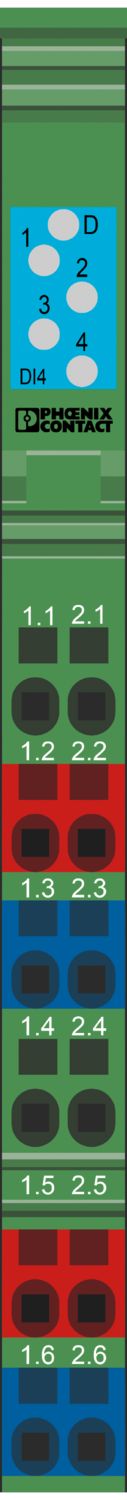

IB IL 24 DI 4-XC-PAC
-
Digital modul
2701152
Inline, Digital inmatningsmodul, Digitala ingångar: 4, 24 V DC, anslutningsteknik: 3-ledare, Extreme Conditions-variant, överföringshastighet i lokalbussen: 500 kBit/s, kapslingsklass: IP20, Inklusive Inline kontakt och märkfält
Kostnadsfri nedladdning tillgänglig.
Nedladdningar
Produktdetaljer
| Måttskiss |
|
| Bredd | 12,2 mm |
| Höjd | 140,5 mm |
| Djup | 71,5 mm |
| Hänvisning till måttangivelser | Modulmått |
| Användningsanvisning | |
| Användningsanvisning | Endast för industriell användning |
| Inline lokalbuss | |
| Antal gränssnitt | 2 |
| Anslutningstyp | Via Inline lokalbuss |
| Överföringshastighet | 500 kBit/s |
| Modul | |
| ID-kod (dec) | 190 |
| ID-kod (hex) | BE |
| Längdkod (hex) | 41 |
| Längdkod (dec) | 65 |
| Processdatakanal | 4 Bit |
| Ingångsadressutrymme | 4 Bit |
| Utgångsadressutrymme | 0 Byte |
| Registerlängd | 4 Bit |
| Behov av parameterdata | 1 Byte |
| Behov av konfigurationsdata | 4 Byte |
| Digital: | |
| Benämning ingång | Digitala ingångar |
| Beskrivning av ingången | EN 61131-2 Typ 1 |
| Antal ingångar | 4 |
| Anslutningstyp | Fjäderkraftanslutning |
| Anslutningsteknik | 3-ledare |
| Ingångsspänning | 24 V DC |
| Ingångsspänningsområde "0"-signal | -3 V DC ... 5 V DC |
| Ingångsspänningsområde "1"-signal | 15 V DC ... 30 V DC |
| Märkingångsspänning UIN | 24 V DC |
| Ingångsmärkström vid UIN | min. 3 mA (vid märkspänning) |
| Givarström per kanal | max. 250 mA |
| Typisk tillslagstid | < 1 ms |
| Skyddskoppling | Kortslutningsskydd, överbelastningsskydd |
| Produkttyp | I/O-komponenter |
| Produktfamilj | Inline |
| Konstruktion | modulär |
| Leveransomfång | Inklusive Inline kontakt och märkfält |
| Antal kanaler | 4 |
| Driftsätt | Processdatadrift med 4 bitar |
| Speciella egenskaper | Extreme Conditions-variant |
| Skyddskoppling | Överspänningsskydd; Skyddselement i matningsplinten eller busskopplaren |
| Polaritetsskydd; Skyddselement i matningsplinten eller busskopplaren | |
| Potentialer: Matning av logiken (UL) | |
| Spänningsförsörjning | 7,5 V DC |
| Strömförbrukning | max. 40 mA |
| Potentialer: Matning av segmentkretsen (US) | |
| Spänningsförsörjning | 24 V DC (över potentialrangerare) |
| Spänningsområde | 19,2 V DC ... 30 V DC (inklusive alla toleranser, inklusive rippel) |
| Strömförbrukning | max. 1 A |
| 0 A | |
| Galvanisk isolation/isolation av spänningsområden | |
| Isolationsspänning: 5-V-försörjning inkommande fjärrbuss/7,5-V-försörjning (busslogik) | 500 V AC, 50 Hz, 1 min |
| Isolationsspänning: 5-V-försörjning utgående fjärrbuss/7,5-V-försörjning (busslogik) | 500 V AC, 50 Hz, 1 min |
| Isolationsspänning: 7,5-V-försörjning (busslogik)/24-V-försörjning (periferi) | 500 V AC, 50 Hz, 1 min |
| Isolationsspänning: 24-V-försörjning (periferi) / funktionsjord | 500 V AC, 50 Hz, 1 min |
| Anslutningsteknik | |
| Benämning anslutning | Inline-anslutningskontakt |
| Ledaranslutning | |
| Anslutningstyp | Fjäderkraftanslutning |
| Ledararea styv | 0,08 mm² ... 1,5 mm² |
| Ledararea flexibel | 0,08 mm² ... 1,5 mm² |
| Ledarare AWG | 28 ... 16 |
| Avisoleringslängd | 8 mm |
| Inline-anslutningskontakt | |
| Anslutningstyp | Fjäderkraftanslutning |
| Ledararea styv | 0,08 mm² ... 1,5 mm² |
| Ledararea flexibel | 0,08 mm² ... 1,5 mm² |
| Ledararea AWG | 28 ... 16 |
| Avisoleringslängd | 8 mm |
| Omgivningsförhållanden | |
| Drifttemperatur | -25 °C ... 55 °C (Standard) |
| -40 °C ... 70 °C (Expanderat, se kapitlet "Framgångsrikt test: Användning under extrema omgivningsförhållanden" i databladet.) | |
| Kapslingsklass | IP20 |
| Lufttryck (drift) | 70 kPa ... 106 kPa (upp till 3000 m DNN) |
| Lufttryck (lagring/transport) | 70 kPa ... 106 kPa (upp till 3000 m DNN) |
| Omgivningstemperatur (lagring/transport) | -40 °C ... 85 °C |
| Tillåten relativ luftfuktighet (drift) | 10 % ... 95 % (enligt DIN EN 61131-2) |
| Tillåten luftfuktighet (lagring/transport) | 10 % ... 95 % (enligt DIN EN 61131-2) |
| Skyddsklass | III (IEC 61140, EN 61140, VDE 0140-1) |
| Monteringssätt | DIN-skenemontage |
Fördelar
4 digitala ingångar

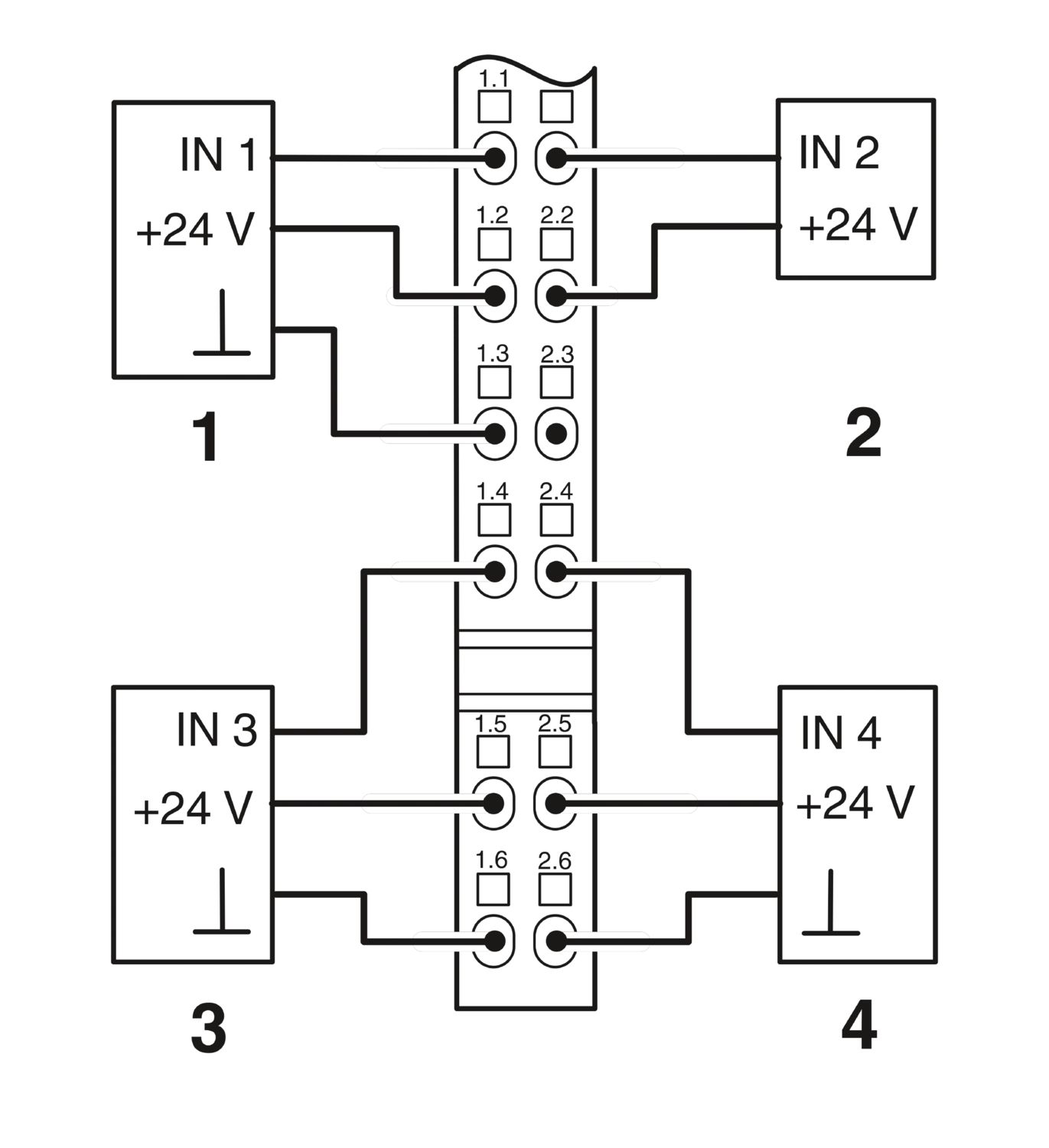

Anslutning av givarna i 2- 3-ledarteknik
Maximal tillåten lastström per givare: 250 mA
Maximal tillåten lastström från plinten: 1 A
Kan användas under extrema miljöförhållanden
Utökat temperaturområde -40 °C ... +70 °C (se även kapitel "Framgångsrikt test: Användning under extrema omgivningsförhållanden" i databladet)
Lackerade kretskort
