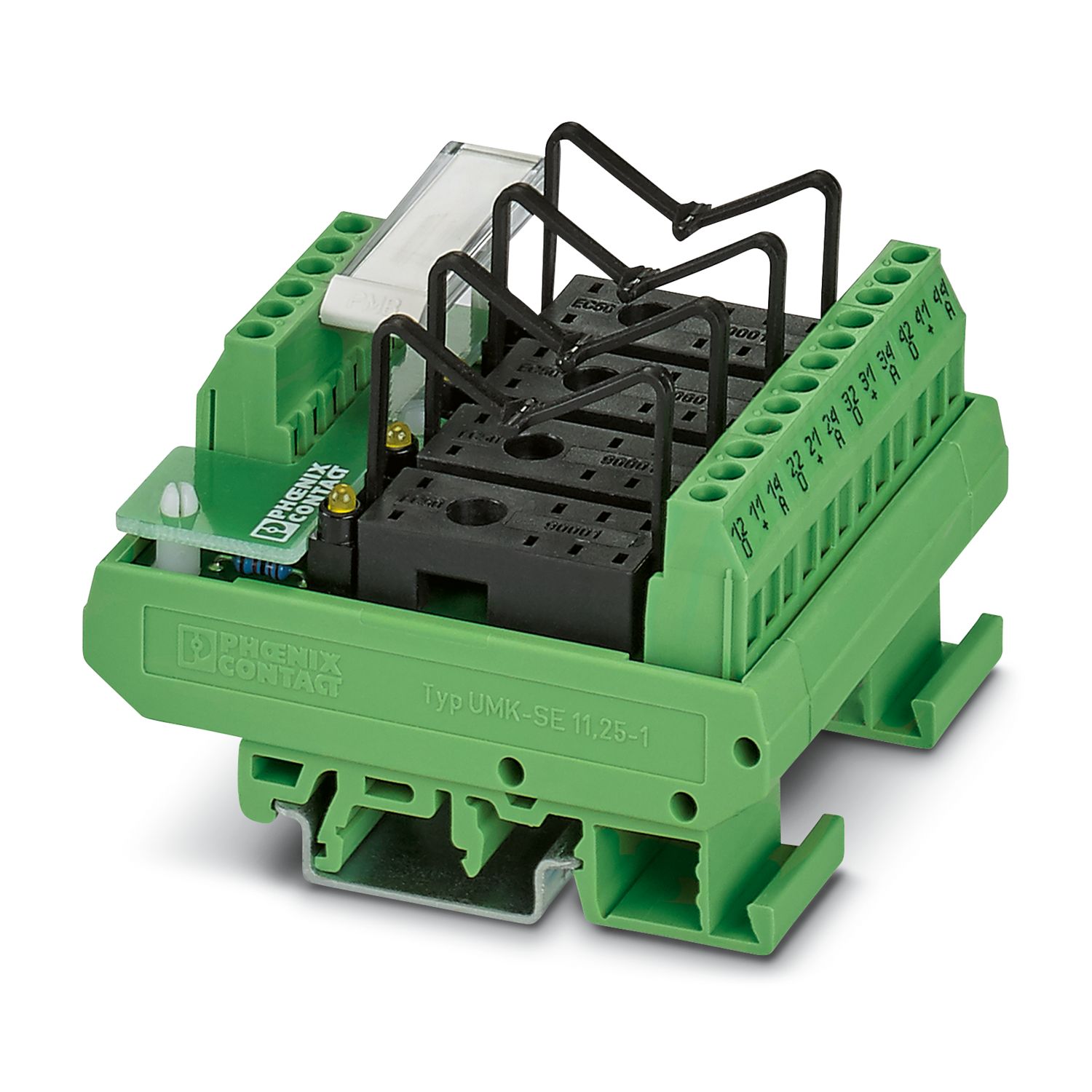

VARIOFACE modul, för 4 jackbara miniatyrreläer eller miniatyroptokopplare, med ljusindikering, ingångsspänning 24 V AC/DC
Produktdetaljer
Användningsbegränsning
EMC-anvisning
EMC: klass-A-produkt, se tillverkarförklaring i nedladdningsområdet
Produkttyp
Flerkanalig relämodul
Antal kanaler
4
Möjlig bestyckning
Miniatyrrelä eller miniatyroptokopplare
Med bestyckning
nej
Isoleringsegenskaper
Överspänningskategori
III
Nedsmutsningsgrad
2
Märkisolationsspänning
260 V AC
Märkstötspänning
4 kV (Grundisolation mellan utgångskontaktströmkretsarna)
6 kV (Säker separation och förstärkt isolation och mellan ingångsströmkrets och utgångskontaktströmkretsar)
Ingångsmärkspänning UN
24 V AC/DC ±10 %
Ingångsspänningsområde enligt UN
0,8 ... 1,1
Typisk ingångsström vid UN
2 mA

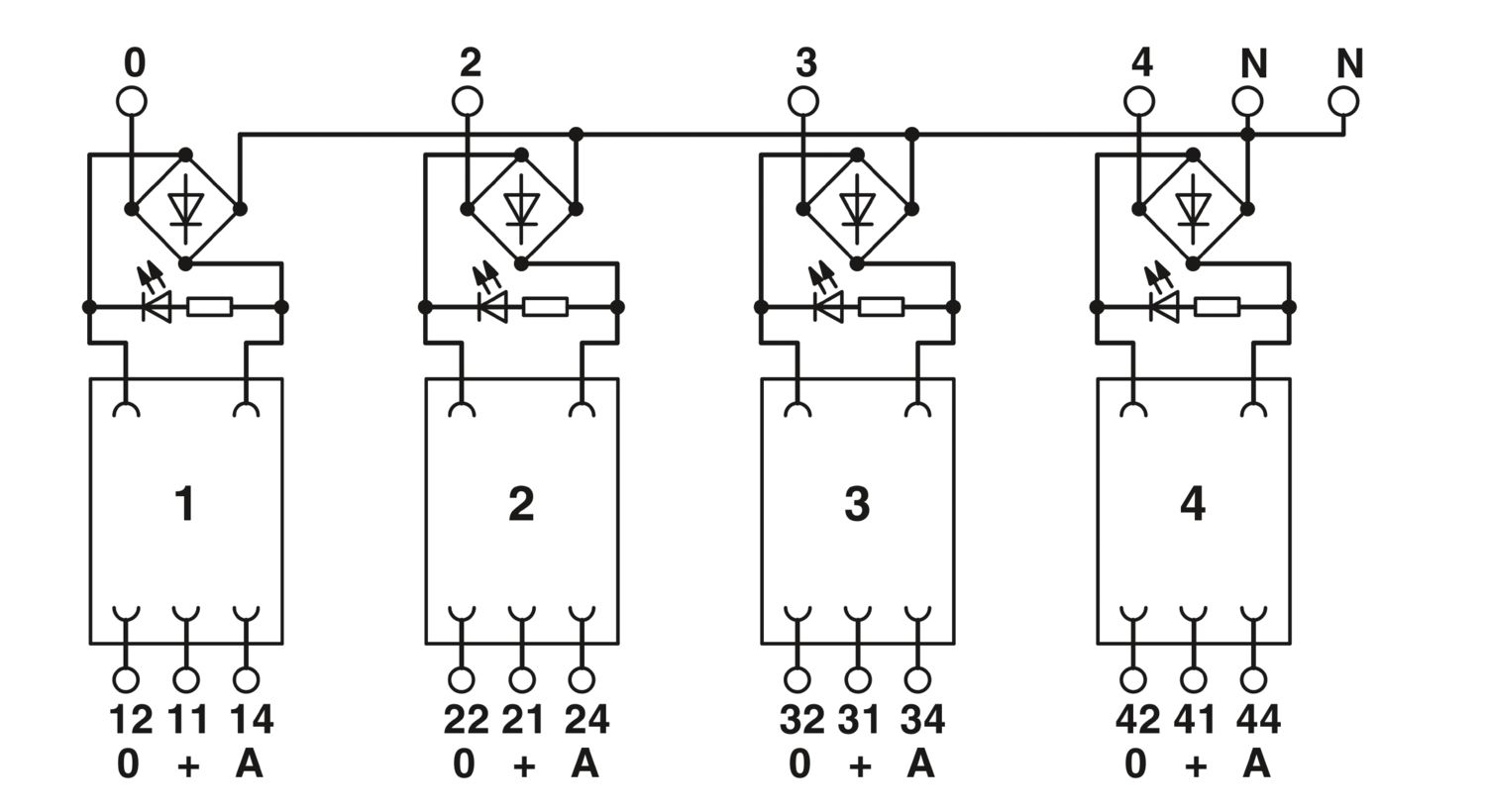

Skyddskoppling
likriktarbrygga; likriktarbrygga
Statusindikering/kanal
LED gul
Möjlig bestyckning
Miniatyrrelä eller miniatyroptokopplare
Direktstart
Kontaktutförande
1 växlande kontakt
Kopplingsström maximal
250 V AC/DC
Max. kontinuerlig ström
6 A
Maximal inkopplingsström
8 A
Felidentifiering (Kabelbrott/Kortslutning)
nej
Anslutningstyp
Skruvanslutning
Avisoleringslängd
8 mm
Skruvgänga
M3
Antal anslutningar
1
Poltal
6
Ledararea styv
0,2 mm² ... 4 mm²
Ledararea flexibel
0,2 mm² ... 2,5 mm²
Ledarare AWG
24 ... 12
Anslutningstyp
Skruvanslutning
Avisoleringslängd
8 mm
Skruvgänga
M3
Antal anslutningar
12
Poltal
3
Ledararea styv
0,2 mm² ... 4 mm²
Ledararea flexibel
0,2 mm² ... 2,5 mm²
Ledarare AWG
24 ... 12
Bredd
67,5 mm
Höjd
77 mm
Djup
59 mm
Färg
grön (RAL 6021)
Omgivningsförhållanden
Kapslingsklass
IP20
Drifttemperatur
-20 °C ... 50 °C
Omgivningstemperatur (lagring/transport)
-20 °C ... 70 °C
Normer/föreskrifter
DIN EN 50178
IEC 60664
Monteringssätt
DIN-skenemontage
Montageanvisning
monteras utan avstånd
Montageriktning
valfri
Artikelnr
2971344
Antal/förp.
1 Styck
Minsta beställningsantal
1 Styck
Försäljningskod
DK6164
Produktnyckel
DK6164
GTIN
4017918088330
Vikt per styck (inklusive förpackning)
152,6 g
Vikt per styck (exklusive förpackning)
111,76 g
Tullnummer
85364190
Ursprungsland
DE
UNSPSC
UNSPSC 21.0
39122335
EU RoHS
Uppfyller kraven enligt RoHS-direktivet
Ja
undantagsregler i den mån de är kända
7(a)
China RoHS
Environment friendly use period (EFUP)
EFUP-50
En artikelberoende RoHS-deklarationstabell för Kina hittar du i respektive artikels nedladdningsområde under ”Tillverkarförklaring”. För alla artiklar med EFUP-E görs och krävs ingen RoHS-deklarationstabell för Kina.
EU REACH SVHC
Hänvisning till möjliga ämnen i REACH (CAS-nummer)
