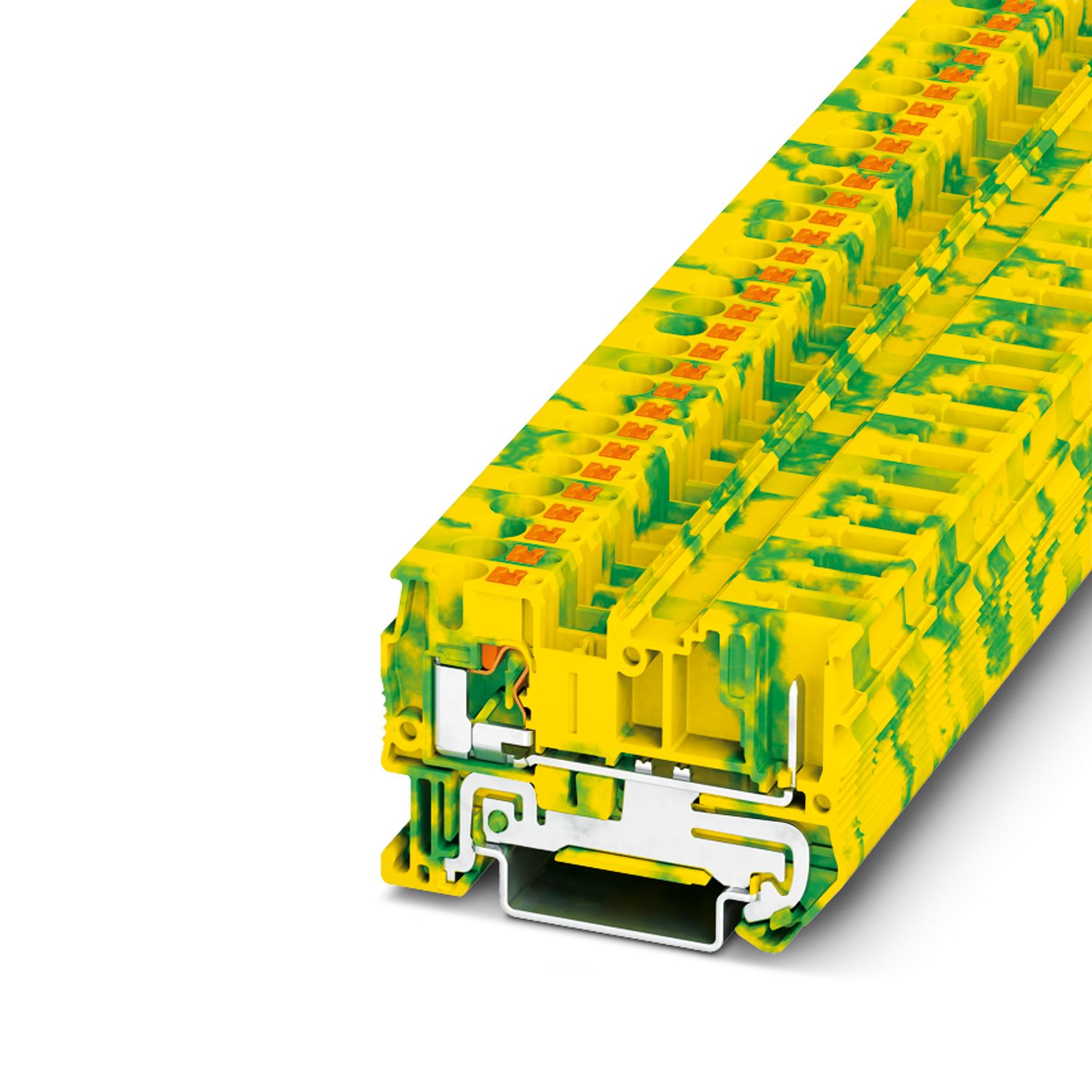

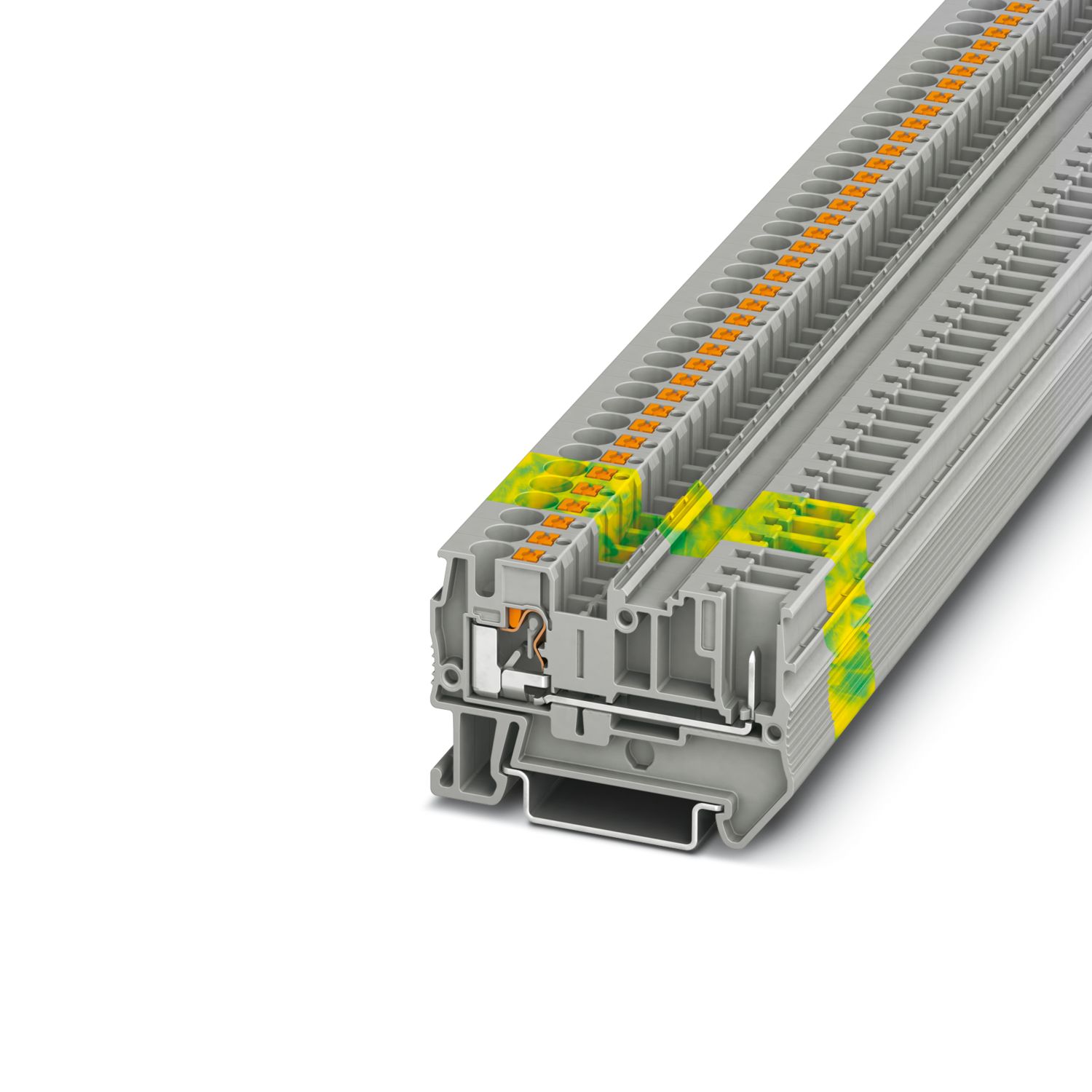

PT 4/1P-PE - Zacisk przewodu ochronnego

3211942

Zacisk przewodu ochronnego, ilość przyłączy: 2, rodzaj przyłącza: Przyłącze wtykowe / Push-in, przekrój: 0,2 mm² - 6 mm², rodzaj montażu: NS 35/7,5, NS 35/15, kolor: zielono-żółty

Szczegóły produktu

Typ produktu	Złącze przewodu ochronnego,
Rodzina produktów	PT
Zakres stosowania	Kolejnictwo
	Budowa maszyn
	Budowa instalacji
Ilość przyłączy	2
Liczba rzędów	1
Właściwości izolacji
Kategoria przepięciowa	III
Stopień zabrudzenia	3

Znamionowe napięcie udarowe	8 kV
Maksymalna utrata mocy w warunkach znamionowych	1,02 W

Liczba przyłączy na poziom	2
Przekrój znamionowy	4 mm²
Wskazówka	Należy uwzględnić obciążalność prądową szyn nośnych.
Długość odizolowania	10 mm ... 12 mm
sonda wzorcowa	A4
Przyłącze według normy	IEC 61984
Przekrój przewodu sztywnego	0,2 mm² ... 6 mm²
przekrój przewodu AWG	24 ... 10 (przeliczone według IEC)
Przekrój przewodu, linka	0,2 mm² ... 6 mm²
Przekrój przewodu linki [AWG]	24 ... 10 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego)	0,25 mm² ... 4 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego)	0,25 mm² ... 4 mm²
Przekroje przewodów bezpośrednio wtykanych
Przekrój przewodu sztywnego	0,5 mm² ... 6 mm²
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego)	0,5 mm² ... 4 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego)	0,5 mm² ... 4 mm²

Szerokość	6,2 mm
Szer. pokrywy	2,2 mm
Wysokość	56 mm
Głębokość na NS 35/7,5	36,5 mm
Głębokość na NS 35/15	44 mm

Kolor	zielono-żółty
Klasa palności wg UL 94	V0
Grupa materiału izolacyjnego	I
Materiał izolacyjny	PA
Statyczne zastosowanie materiału izolacyjnego w zimnie	-60 °C
Wskaźnik temperatury izolacji (DIN EN 60216-1 (VDE 0304-21))	130 °C
Względny wskaźnik temperatury izolacji (Elec., UL 746 B)	130 °C
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R22	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R23	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R24	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R26	HL 1 - HL 3
Pomiar oddawania ciepła metodą kalorymetryczną NFPA 130 (ASTM E 1354)	28 MJ/kg
Palność powierzchni NFPA 130 (ASTM E 162)	wynik pozytywny
Gęstość optyczna gazów spalinowych NFPA 130 (ASTM E 662)	wynik pozytywny
Toksyczność gazów spalinowych NFPA 130 (SMP 800C)	wynik pozytywny

Dane mechaniczne
Otw. ściana bocz.	tak

Czas użytkowania
Liczba cykli podłączania-odłączania	100
Wibracje przypadkowe szerokopasmowe
Specyfikacja pomiarowa	DIN EN 50155 (VDE 0115-200):2008-03
Zakres	Badanie trwałości, kategoria 1, klasa B, na nadwoziu pojazdu
Częstotliwość	f₁ = 5 Hz do f₂ = 150 Hz
Poziom ASD	0,964 (m/s²)²/Hz
Przyspieszenie	0,58g
Czas pomiaru na oś	5 h
Kierunki pomiaru	Oś X, Y i Z
Wynik	Badanie zakończone wynikiem pozytywnym
Udary
Specyfikacja pomiarowa	DIN EN 50155 (VDE 0115-200):2008-03
Rodzaj udaru	Półsinusioda
Przyspieszenie	5g
Czas trwania udaru	30 ms
Liczba udarów w każdym kierunku	3
Kierunki pomiaru	Oś X, Y i Z (dod. i uj.)
Wynik	Badanie zakończone wynikiem pozytywnym
Warunki otoczenia
Temperatura otoczenia (praca)	-60 °C ... 100 °C (maks. zakres temperatur roboczych, w tym nagrzewanie własne, patrz krzywa spadku mocy)
Temperatura otoczenia (składowanie/transport)	-25 °C ... 60 °C (krótkotrwale, nie powyżej 24 h, -60 °C do +70°C)
Temperatura otoczenia (montaż)	-5 °C ... 70 °C
Temperatura otoczenia (aktywacja)	-5 °C ... 70 °C
Dopuszczalna wilgotność powietrza (praca)	20 % ... 90 %
Dopuszczalna wilgotność powietrza (składowanie/transport)	30 % ... 70 %

Przyłącze według normy	IEC 61984

Sposób montażu	NS 35/7,5
	NS 35/15

Dane handlowe

Numer artykułu	3211942
Jednostka opakowania	50 Szt.
Minimalne zamówienie	50 Szt.
Klucz sprzedaży	BE2242
Klucz produktu	BE2242
Strona katalogu	Strona 325 (C-1-2019)
GTIN	4046356482905
Waga jednej sztuki (z opakowaniem)	11,468 g
Waga jednej sztuki (bez opakowania)	11 g
Numer taryfy celnej	85369010
Kraj pochodzenia	PL

Klasyfikacje

Dopuszczenia

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG	Przekrój mm²
			24 - 10

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG	Przekrój mm²
Usegroup C
			24 - 10

Environmental product compliance

Produkty kompatybilne

Akcesoria

Korzyści

Oprócz możliwości kontroli w podwójnym szybie funkcyjnym na wszystkich złączach dostępny jest dodatkowy odczep kontrolny

Kompaktowa budowa i połączenie czołowe umożliwiają okablowanie na minimalnej przestrzeni

Złącza typu push in oprócz cech systemowych systemu CLIPLINE complete charakteryzują się łatwym okablowaniem przewodów z końcówką rurkową lub przewodów sztywnych bez użycia narzędzi

Sprawdzone do zastosowań w kolejnictwie

EU RoHS
Spełnia wymagania dyrektywy RoHS	Tak (Brak zwolnień/wyłączeń)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Brak substancji niebezpiecznych powyżej wartości granicznych
EU REACH SVHC
Informacja o substancji z listy kandydackiej REACH (nr CAS)	Brak substancji o stężeniu masowym powyżej 0,1%
