EV-T2G4CC-DC80A-4,0M16ESBK11 - DC-ladekabel

1236797

CHARX connect compact, CCS type 2, DC-ladekabel, 80 A permanent, 1000 V DC, med kjøretøyladeplugg og åpen ledningsende, kabel: 4 m, svart, rett, med tilkoblet PP-kontakt, med analogt temperatursensorsystem, PHOENIX CONTACT-logo, IEC 62196-3, for lading av elbiler (EV) med likestrøm (DC)

Produktdetaljer

Produktbeskrivelse

Generelt	Fargen og glansen til ladekabelen kan variere.

Produkttype	DC-ladekabel
Produktserie	CHARX connect compact
Teknologi	Combined Charging System
Anvendelse	for lading av elbiler (EV) med likestrøm (DC)
	for installering på ladestasjoner for e-mobilitet (EVSE)
Utførelse	DC-ladekabel
	med kjøretøyladeplugg og åpen ledningsende
Utstyr	med tilkoblet PP-kontakt
	med analogt temperatursensorsystem
Montert logo	PHOENIX CONTACT-logo
Etikett	8,9 mm x 28,9 mm (kundelogo på forespørsel)
Ladestandard	CCS type 2
Lademodus	Mode 4

Type signaloverføring	Pulsbreddemodulasjon med modulert Powerline-kommunikasjon i henhold til ISO/IEC 15118 / DIN SPEC 70121
Merknad til tilkoblingstype	Krympetilkobling, ikke delbar
Koding	1500 Ω (mellom PE og PP)
Temperaturovervåking	2x Pt 1000
Type ladestrøm	DC
Ladeeffekt	80 kW
Ladestrøm	80 A DC
Effektkontakt
Antall	3 (PE, DC+, DC-)
Merkespenning	1000 V DC
Merkestrøm	80 A (opptil 55 °C)
Signalkontakt
Antall	2 (CP, PP)
Merkespenning	30 V AC
Merkestrøm	2 A
Temperatursensorsystem (Pt 1000)
Sensortype	Pt 1000
Standarder/bestemmelser	DIN EN 60751
Festepunkt	Sensor på DC-kontaktene
Utkoblingstemperatur	90 °C ±1 K (tilsvarer en Pt 1000-verdi på 1346,5 Ω)
Langtidsstabilitet	0,06 % (etter 1000 timer ved 130 °C)
Anbefalt målestrøm	1 mA (1 V ved 0 °C)
Koeffisient	3850 ppm/K
Omgivelsestemperatur	-50 °C ... 130 °C (Drift)

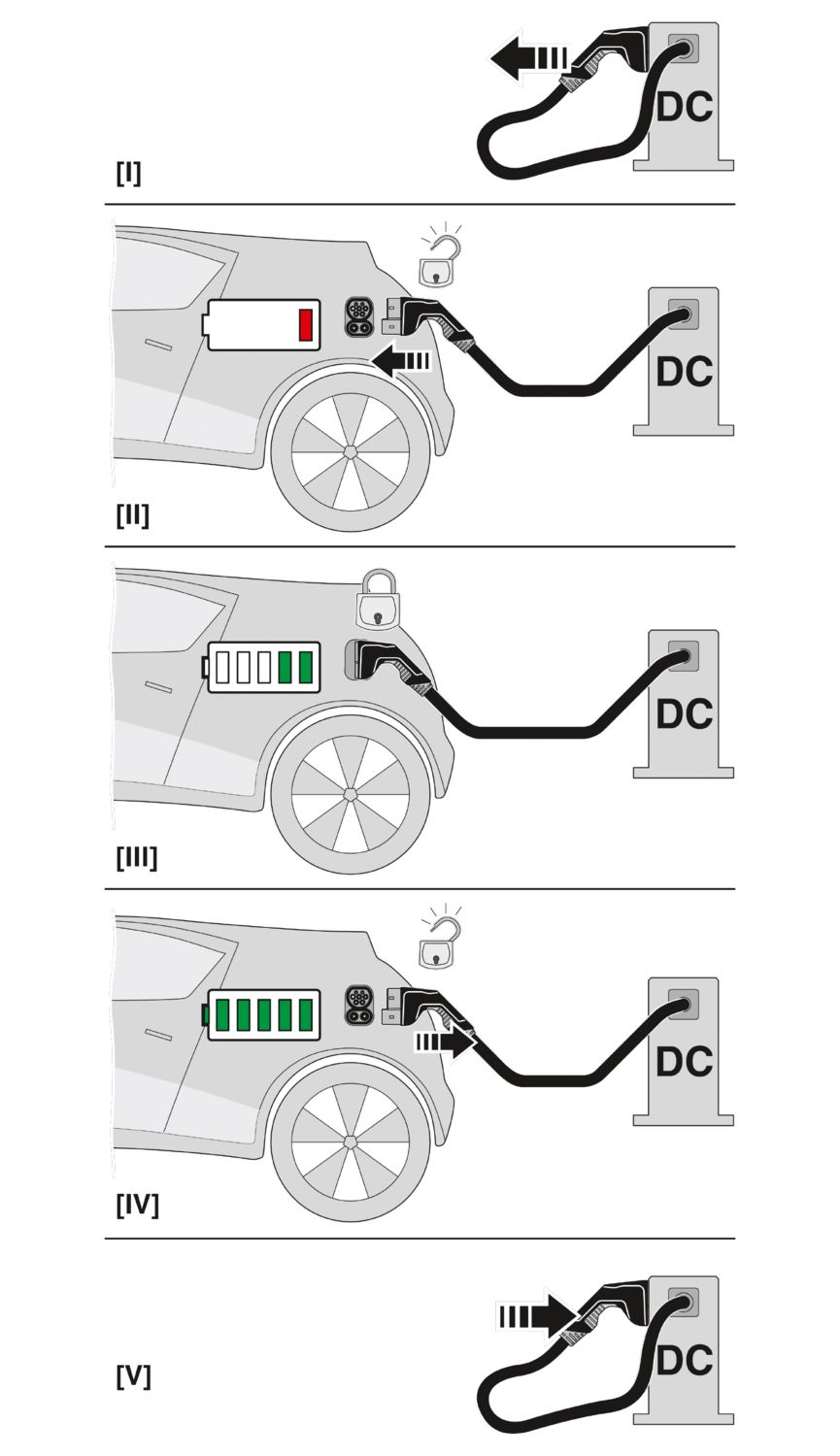

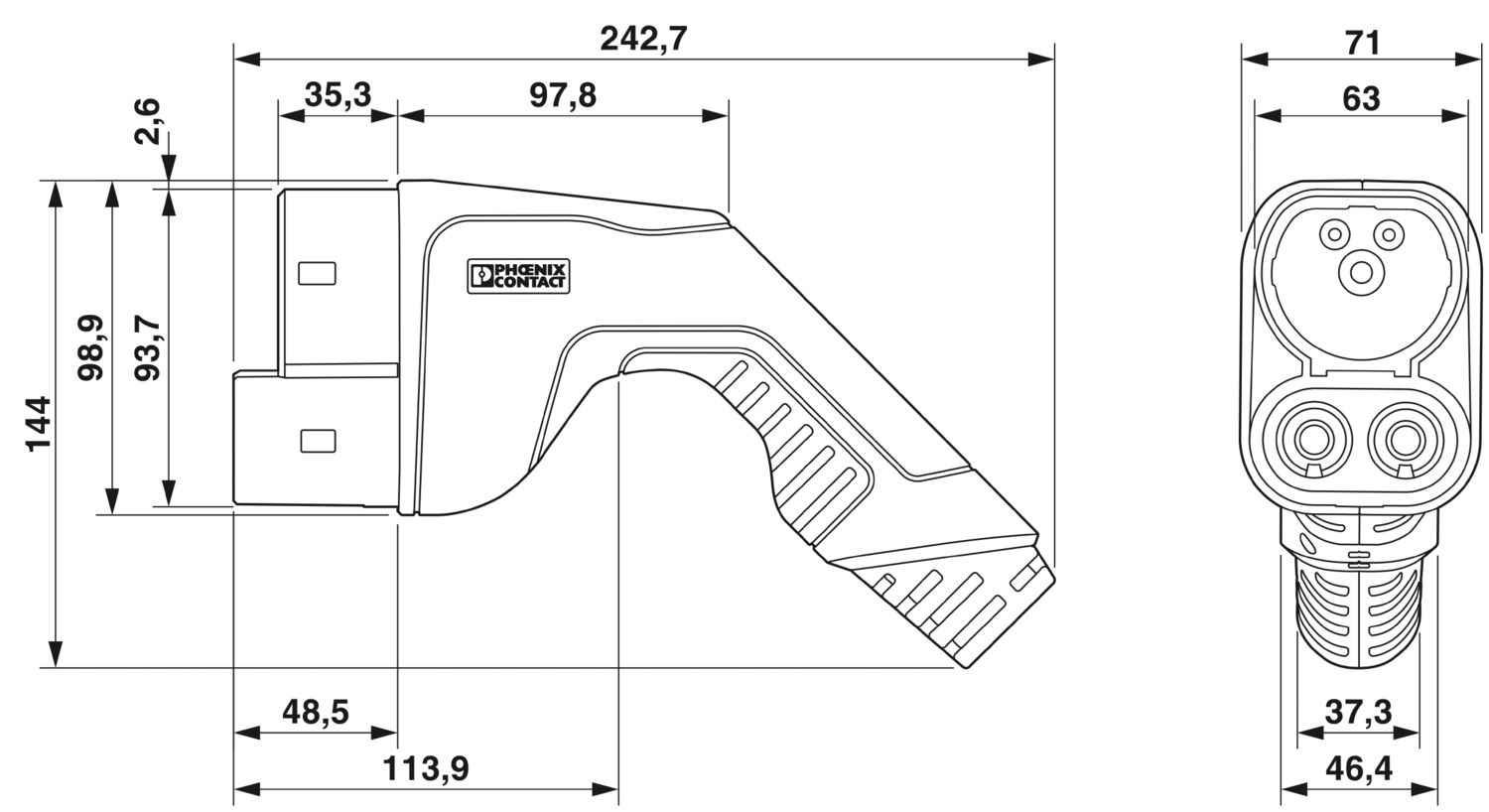

Kjøretøyladeplugg
Bredde	71 mm
Høyde	144 mm
Dybde	243 mm

Farge (Hus)	svart (9005)
Farge (Gripeområde)	grå (7042)
Farge (Plugghode)	svart (9005)
Farge (Beskyttelseshette)	svart (9005)
Farge (Kabel)	svart (9005)
Material (Kjøretøyladeplugg)	Kunststoff
Material (Ledning yttermantel)	TPE-U
Material (Kontaktoverflate)	Sølv
Brennbarhetsklasse iht. UL 94	V0 (Plugghode)

Ledningslengde	4 m ±45 mm
Ledningsstandarder/forskrifter	prEN 50620/DIN EN 50620
Ledningsvekt	maks. 820,00 kg/km
Ledningstype	Klasse 6
Ledningstype	rett
Ledningsoppbygging	3 x 16 mm² + 3 x 2 x 0,75 mm²
Ytterdiameter kabel	21,20 mm ±0,4 mm
Yttermantel, material	TPE-U
Avisoleringslengde for mantel	140 mm ±10 mm
Avisoleringslengde	140 mm ±10 mm
Ledningsmotstand:	≤ 0,00121 Ω/m (med referanse til en effekttråd, ved 20 °C omgivelsestemperatur)
Bøyeradius	min. 212 mm (10x Ø)

Mekaniske spesifikasjoner
Pluggsykluser	> 10000
Innkoblingskraft	< 100 N
Trekkraft	< 100 N

Miljøforhold
Beskyttelsesgrad (Kjøretøyladeplugg)	IP54 (plugget, beskyttelsesgraden i driftsklar, plugget tilstand er kun gitt når begge pluggelementer er originalprodukter fra Phoenix Contact eller tilsvarende standardiserte produkter)
Omgivelsestemperatur (drift)	-30 °C ... 55 °C
Omgivelsestemperatur (lagring/transport)	-40 °C ... 80 °C
Høydenivå	5000 m (over havet)

Standarder
Standarder/bestemmelser	IEC 62196-3

Forretningsinformasjon

Artikkelnummer	1236797
Pakkestørrelse	1 Stk.
Minimum bestillingsmengde	1 Stk.
Rabattgruppe	31BXWA
Produktnøkkel	XWBAAN
GTIN	4063151341152
Vekt pr. stk. (inkl. forpakning)	3 831 g
Vekt pr. stk. (ekskl. forpakning)	3 831 g
Tolltariffnummer	85444290
Opprinnelsesland	DE

Klassifiseringer

Godkjenninger

Approval Specification Data
	Nominell spenning U_N	Nominell strøm I_N	Tverrsnitt AWG	Tverrsnitt mm²
	80 V	1000 A

Environmental product compliance

Kompatible produkter

Tilbehør

Dine fordeler

Komplett produktportefølje

En velegnet ladekabel for alle typer bruk, fra carport til ladepark

Praktisk betjening på grunn av ergonomisk design

På forespørsel også med din egen logo – for sømløs branding av ladestasjonen

Utviklet og produsert i henhold til bilstandard IATF 16949 og ISO 9001

EU RoHS
Oppfyller kravene iht. RoHS-direktivet	Ja
unntak så sant de er kjente	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-10 Du finner en artikkelrelatert deklarasjonstabell China RoHS på nedlastingsområdet for de forskjellige artiklene, under "produsenterklæring". For artikler med EFUP-E blir ingen China RoHS deklarasjonstabell utstedt, og er ikke nødvendig.
EU REACH SVHC
Henvisning til REACH-kandidatstoff (CAS-nr.)	Lead (CAS-nr.: 7439-92-1)
Henvisning til REACH-kandidatstoff (CAS-nr.)		6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol (CAS-nr.: 119-47-1)
SCIP	a8ae8412-90ff-4150-94c0-7d0a8ff6481f
