QUINT4-UPS/24DC/24DC/20/PN - Avbruddsfri strømforsyning - 2907073

Inngangsdata

Inngangsspenning	24 V DC
Inngangsspenningsområde	18 V DC ... 30 V DC
Inngangsspenningsområde		18 V DC ... 32 V DC
Spenningssikkerhet maks.	35 V DC
Intern inngangssikring	nei
Forsyningsspenningens spenningstype	DC
Innkoblingsstrømstøt	≤ 8 A (≤ 4 ms)
Polaritetsbeskyttelse	Ja
Fast tilkoblingsterskel	22 V DC
Tilkoblingsterskel dynamisk	> 1 V / 100 ms
Innkoblingstid	maks. 3 s
Innkoblingstid i batteridrift (batt.start)	8 s
Spenningsfall inngang/utgang	0,4 V DC
Strømforbruk I_N (U_N, I_OUT = I_N, I_Charge = 0)	20,1 A
Strømforbruk I_maks (U_N, I_OUT = I_{Stat. boost}, I_Charge= maks)	31,2 A
Strømforbruk I_No-Load(U_N, I_OUT = 0, I_Charge = 0)	105 mA
Strømforbruk I_Charge (U_N, I_OUT = 0, I_Charge = maks)	6,1 A
Inngangseffekt P_N (U_N, I_OUT = I_N, I_Charge = 0)	475 W
Inngangseffekt P_maks (U_N, I_OUT = I_{Stat. boost}, I_Charge = maks)	740 W
Inngangseffekt P_No-Load (U_N, I_OUT = 0, I_Charge = 0)	2,6 W
Inngangseffekt P_Charge (U_N, I_OUT = 0, I_Charge = maks)	148 W

Utgangsdata

Virkningsgrad	typ. 97 %
Antall utganger	1
Kortslutningssikker	ja
Test uten last	ja
Omkoblingstid	0 ms
Parallellkoblingsevne UPS	ja, med frakoblingsmoduler (for å øke brokoblingstiden og for redundans)
Seriekoblingsevne UPS	nei
Parallellkoblingsevne energiakkumulator	ja, 5 (vær oppmerksom på ledningsbeskyttelse)
Seriekoblingsevne energiakkumulator	nei
Nettdrift
Utgangsspenning	24 V DC (U_OUT = U_IN - 0,4 V DC)
Utgangsspenningsområde	18 V DC ... 30 V DC
Utgangsspenningsområde		18 V DC ... 32 V DC
Utgangsstrøm I_N	20 A
Statisk Boost (I_Stat.Boost)	25 A
Dynamisk Boost (I_Dyn.Boost)	30 A (5 s)
Selective Fuse Breaking (I_SFB)	120 A (15 ms)
Utgangseffekt P_OUT (U_N, I_OUT = I_N)	480 W
Utgangseffekt P_OUT (U_N, I_OUT = I_{stat. boost})	600 W
Batteridrift
Utgangsspenning	24 V DC (U_OUT = U_BAT - 0,4 V DC)
Utgangsspenningsområde	19 V DC ... 32 V DC
Utgangsstrøm I_N	20 A
Statisk Boost (I_Stat.Boost)	25 A
Selective Fuse Breaking (I_SFB)	120 A (15 ms)
Utgangseffekt P_OUT (U_N, I_OUT = I_N)	480 W
Utgangseffekt P_OUT (U_N, I_OUT = I_{stat. boost})	600 W

Energiakkumulator

Ladesluttspenning	32 V DC
Ladesluttspenning (temperaturkompensert)	25 V DC ... 32 V DC
Ladestrøm (konfigurerbar)	5 A
Nominell kapasitet (uten ekstra lader)	3 Ah ... 100 Ah
Kapasitet maks.	135 Ah
Ladetid	202,5 h
Bufringstid	19 min (12 Ah)
Beskyttelse mot total utladning	19,2 V DC
Batteri teknologi	VRLA, VRLA-WTR, LI-ION
Ladekarakteristikk	IU₀U
IQ-Technology	ja
Temperatursensor	ja
Temperaturkompensasjon (konfigurerbar)	42 mV/K

Tilkoblingsdata

Inngang
Posisjon	1.x
Ledertilkobling
Tilkoblingstype	Skrutilkobling
entrådet	0,2 mm² ... 6 mm²
flertrådet	0,2 mm² ... 4 mm²
flertrådet med endehylse uten plasthylse	0,2 mm² ... 4 mm²
flertrådet med endehylse med plasthylse	0,2 mm² ... 4 mm²
entrådet (AWG)	30 ... 10 (Cu)
Avisoleringslengde	8 mm (entrådet/flertrådet)
Tiltrekkingsmoment	0,5 Nm ... 0,6 Nm
Drivenhetsform skruehode	Langsgående slisse L
Utgang
Posisjon	2.x
Ledertilkobling
Tilkoblingstype	Skrutilkobling
entrådet	0,2 mm² ... 6 mm²
flertrådet	0,2 mm² ... 4 mm²
flertrådet med endehylse uten plasthylse	0,2 mm² ... 4 mm²
flertrådet med endehylse med plasthylse	0,2 mm² ... 4 mm²
entrådet (AWG)	30 ... 10 (Cu)
Avisoleringslengde	8 mm (entrådet/flertrådet)
Tiltrekkingsmoment	0,5 Nm ... 0,6 Nm
Drivenhetsform skruehode	Langsgående slisse L
Signal
Posisjon	3.x
Ledertilkobling
Tilkoblingstype	Innstikkstilkobling
entrådet	0,2 mm² ... 1 mm²
flertrådet	0,2 mm² ... 1 mm²
flertrådet med endehylse uten plasthylse	0,2 mm² ... 0,75 mm²
flertrådet med endehylse uten plasthylse		0,5 mm² (anbefalt)
flertrådet med endehylse med plasthylse	0,2 mm² ... 0,75 mm²
entrådet (AWG)	24 ... 16 (Cu)
Avisoleringslengde	8 mm (entrådet/flertrådet)
Batteri
Posisjon	4.x
Tilkoblingsteknikk
Polmerking	4.1 (+), 4.2 (-), 4.3 ()
Ledertilkobling
Tilkoblingstype	Skrutilkobling
entrådet	0,2 mm² ... 6 mm²
flertrådet	0,2 mm² ... 4 mm²
flertrådet med endehylse uten plasthylse	0,2 mm² ... 4 mm²
flertrådet med endehylse med plasthylse	0,2 mm² ... 4 mm²
entrådet (AWG)	30 ... 10 (Cu)
Avisoleringslengde	8 mm (entrådet/flertrådet)
Tiltrekkingsmoment	0,5 Nm ... 0,6 Nm
Drivenhetsform skruehode	Langsgående slisse L

Grensesnitt

Grensesnitt	PROFINET
Antall grensesnitt	2
Tilkoblingstype	RJ45
Støttet protokoll	PROFINET
Støttet protokoll		LLPD
Lås	Festehake
Overføringsfysikk	Twisted-Pair
Egenskaper	Autonegotiation
		Autocrossing
		Autopolarity
		fulldupleks
Topologi	Stjerne
Topologi		Linje
Overføringshastighet	100 Mbit/s
Overføringslengde	maks. 100 m
Syklustid	1 ms (RT)
Tilgangstid	≤ 2 s
Standarder	IEEE 802.3
		IEC 61158
		IEC 61784-2
Chipsett	Renesas TPS-1
Potensialskille	ja
Device ID	0142_hex
Vendor ID	00B0_hex

Signalisering

LED-signalisering
Signaliseringstyper	DC OK (grønn)
	Alarm (rød)
	Batt.modus (gul)
	SOC (rød, grønn)
	Data (rød, grønn)

Artikkelegenskaper

Produkttype	DC-UPS
Produktserie	QUINT UPS
MTBF (IEC 61709, SN 29500)	> 1172000 h (25 °C)
	> 732500 h (40 °C)
	> 373400 h (60 °C)
Miljøverndirektiv	RoHS-direktiv 2011/65/EU
	WEEE
	Reach
Isolasjonsegenskaper
Beskyttelsesklasse	III (uten PE)
Forurensningsgrad	2
Forventet levetid (elektrolyttkondensatorer)
Tid	192072 h

Dimensjoner

Artikkeldimensjoner
Bredde	40 mm
Høyde	130 mm
Dybde	125 mm
Dybde (Komponentdybde (skinnemontering))	125 mm (Komponentdybde (skinnemontering))
Artikkeldimensjoner ved alternativ montering
Bredde	123 mm
Høyde	130 mm
Dybde	42 mm
Monteringsmål
Monteringsavstand høyre/venstre (aktiv)	5 mm / 5 mm (P_Out ≥50 %)
Monteringsavstand høyre/venstre (passiv)	0 mm / 0 mm (P_Out ≥50 %)
Monteringsavstand høyre/venstre (aktiv, passiv)	0 mm / 0 mm (P_Out ≤50 %)
Monteringsavstand oppe/nede (aktiv)	50 mm / 50 mm (P_Out ≥50 %)
Monteringsavstand oppe/nede (passiv)	40 mm / 20 mm (P_Out ≥50 %)
Monteringsavstand oppe/nede (aktiv, passiv)	40 mm / 20 mm (P_Out ≤50 %)

Montering

Monteringstype	Skinnemontering
Monteringsposisjon	På vannrett monteringsskinne NS 35/7,5 og NS 35/15 i henhold til EN 60715

Materialangivelser

Brennbarhetsklasse i henhold til UL 94 (hus / klemme)	V0
Husmateriale	Metall
Dekselets utførelse	Rustfritt stål X6Cr17
Utførelse sidedeler	Aluminium AlMg3

Miljø- og levetidsbetingelser

Miljøforhold
Beskyttelsesgrad	IP20
Omgivelsestemperatur (drift)	-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Omgivelsestemperatur (lagring/transport)	-40 °C ... 85 °C
Omgivelsestemperatur (StartUp type tested)	-40 °C
Innsatshøyde	≤ 4000 m
Klimaklasse	3K3 (EN 60721)
Maks. tillatt luftfuktighet (drift)	≤ 95 % (ved 25 °C, ingen dugging)
Slag	18 ms, 30g, pr. retning (i henhold til IEC 60068-2-27)
Vibrasjoner (drift)	2,3g

Standarder og bestemmelser

Lavspenning
Standardbetegnelse	Lavspenning
Standarder/forskrifter	IEC 61010-1 (SELV)
	IEC 61010-2-201 (PELV)

Godkjenninger

UL-godkjennelse
Merking	UL/C-UL Listed UL 61010-1
UL-godkjennelse
Merking	UL/C-UL Listed UL 61010-2-201
UL-godkjennelse
Merking	UL/C-UL Listed ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
CSA
Merking	CAN/CSA-C22.2 No. 61010-1-12
CSA
Merking	CAN/CSA-IEC 61010-2-201
CSA
Merking	CAN/CSA-C22.2 No. 213 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
CB Scheme
Merking	IEC 61010-1
		IEC 61010-2-201
DNV
Merking	Class Guideline DNVGL-CG-0339
Merk	Location classes: Temperature D (see Application/Limitation), Humidity B, Vibration A/C, EMC B

EMC-data

Elektromagnetisk kompatibilitet	I samsvar med EMC-direktiv 2014/30/EU
Lavspenningsdirektiv	Samsvar med NSR-direktiv 2014/35/EU
EMC-krav støyemisjoner	EN 61000-6-3
EMC-krav støyemisjoner		EN 61000-6-4
EMC-krav støyimmunitet	EN 61000-6-1
EMC-krav støyimmunitet		EN 61000-6-2
Støyfasthet	Støyimmunitet i henhold til EN 61000-6-1 (boligområde), EN 61000-6-2 (industriområde) og EN 61000-6-5 (koblingsanlegg), IEC/EN 61850-3 (energiforsyning)
Støyemisjon
Standarder/bestemmelser	Supplerende grunnstandard EN 61000-6-5 (støyimmunitet koblingsanlegg), IEC/EN 61850-3 (energiforsyning)
Utlading av statisk elektrisitet
Standarder/bestemmelser	EN 61000-4-2
Utlading av statisk elektrisitet
Kontaktutladning	8 kV (Teststyrkegrad 4)
Luftutladning	15 kV (Teststyrkegrad 4)
Merknad	Kriterium B
Elektromagnetisk HF-felt
Standarder/bestemmelser	EN 61000-4-3
Elektromagnetisk HF-felt
Frekvensområde	80 MHz ... 1 GHz
Prøvefeltstyrke	20 V/m (Teststyrkegrad 3)
Frekvensområde	1 GHz ... 6 GHz
Prøvefeltstyrke	10 V/m (Teststyrkegrad 3)
Frekvensområde	1 GHz ... 6 GHz
Prøvefeltstyrke	10 V/m (Teststyrkegrad 3)
Merknad	Kriterium A
Raske transienter (burst)
Standarder/bestemmelser	EN 61000-4-4
Raske transienter (burst)
Inngang	4 kV (Teststyrkegrad 4 - usymmetrisk)
Utgang	4 kV (Teststyrkegrad 4 - usymmetrisk)
Signal	4 kV (Teststyrkegrad 4 - usymmetrisk)
Merknad	Kriterium B
Støtspenningsbelastning (Surge)
Standarder/bestemmelser	EN 61000-4-5
Støtspenningsbelastning (Surge)
Inngang	1 kV (Teststyrkegrad 3 - symmetrisk)
Inngang		2 kV (Teststyrkegrad 3 - usymmetrisk)
Utgang	1 kV (Teststyrkegrad 3 - symmetrisk)
Utgang		2 kV (Teststyrkegrad 3 - usymmetrisk)
Signal	1 kV (Teststyrkegrad 2 - usymmetrisk)
Merknad	Kriterium B
Ledningsført påvirkning
Standarder/bestemmelser	EN 61000-4-6
Ledningsført påvirkning
Inngang/utgang/signal	usymmetrisk
Frekvensområde	0,15 MHz ... 80 MHz
Merknad	Kriterium A
Spenning	10 V (Teststyrkegrad 3)
Magnetfelt med energiteknisk frekvens
Standarder/bestemmelser	EN 61000-4-8
Frekvens	16,67 Hz
		50 Hz
		60 Hz
Prøvefeltstyrke	100 A/m
Tilleggstekst	60 s
Merknad	Kriterium A
Frekvens	50 Hz
Frekvens		60 Hz
Frekvensområde	50 Hz ... 60 Hz
Prøvefeltstyrke	1 kA/m
Tilleggstekst	3 s
Frekvens	0 Hz
Prøvefeltstyrke	300 A/m
Tilleggstekst	DC, 60 s
Kriterier
Kriterium A	Vanlige driftsegenskaper innenfor fastsatte grenser.
Kriterium B	Midlertidige påvirkninger i driftsegenskapene som apparatet selv korrigerer.

Artikkelnummer	2907073
Pakkestørrelse	1 Stk.
Minimum bestillingsmengde	1 Stk.
Rabattgruppe	31BCMU
Produktnøkkel	CMUI43
GTIN	4055626171296
Vekt pr. stk. (inkl. forpakning)	607 g
Vekt pr. stk. (ekskl. forpakning)	539 g
Tolltariffnummer	85371091
Opprinnelsesland	CN

ECLASS-13.0	27040705
ECLASS-15.0	27040705

EU RoHS
Oppfyller kravene iht. RoHS-direktivet	Ja
unntak så sant de er kjente	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-25 Du finner en artikkelrelatert deklarasjonstabell China RoHS på nedlastingsområdet for de forskjellige artiklene, under "produsenterklæring". For artikler med EFUP-E blir ingen China RoHS deklarasjonstabell utstedt, og er ikke nødvendig.
EU REACH SVHC
Henvisning til REACH-kandidatstoff (CAS-nr.)	Diboron trioxide (CAS-nr.: 1303-86-2)
Henvisning til REACH-kandidatstoff (CAS-nr.)		Lead (CAS-nr.: 7439-92-1)
SCIP	ffd5f911-4f0f-4004-84fd-44a2d7ef644e
EF3.0 klimaendringer
CO2e kg	29,68 kg CO2e

Automatisering

Forbindelse

Forsyne, lade og beskytte

Koble, måle og overvåke

Merke, montere og installere

QUINT4-UPS/24DC/24DC/20/PN - Avbruddsfri strømforsyning

2907073
El-nr.: 6619476

Produktdetaljer

ECLASS

ETIM

UNSPSC

EAC

UL Listed

cUL Listed

EAC

DNV

KC

LR

NK

BV

RINA

ABS

IECEE CB Scheme

cUL Listed

UL Listed

Kompatible produkter

Dine fordeler

Automatisering

Forbindelse

Forsyne, lade og beskytte

Koble, måle og overvåke

Merke, montere og installere

QUINT4-UPS/24DC/24DC/20/PN - Avbruddsfri strømforsyning 2907073 El-nr.: 6619476

Produktdetaljer

ECLASS

ETIM

UNSPSC

Kompatible produkter

UPS-BAT/PB/24DC/4AH - Batterimodul 1274117

UPS-BAT/PB/24DC/7AH - Batterimodul 1274118

UPS-BAT/PB/24DC/12AH - Batterimodul 1274119

UPS-BAT/PB/24DC/20AH - Batterimodul 1348516

UPS-BAT/PB/24DC/40AH - Batterimodul 1354641

UPS-BAT/LI/24DC/128WH - Batterimodul 1396415

UPS-BAT/VRLA-WTR/24DC/13AH - Batterimodul 2320416

UPS-BAT/VRLA-WTR/24DC/26AH - Batterimodul 2320429

UPS-BAT/LI/24DC/64WH - Batterimodul 1460921

UPS-BAT/LI/24DC/189WH - Batterimodul 1460922

UPS-BAT/LI/24DC/284WH - Batterimodul 1460923

Dine fordeler

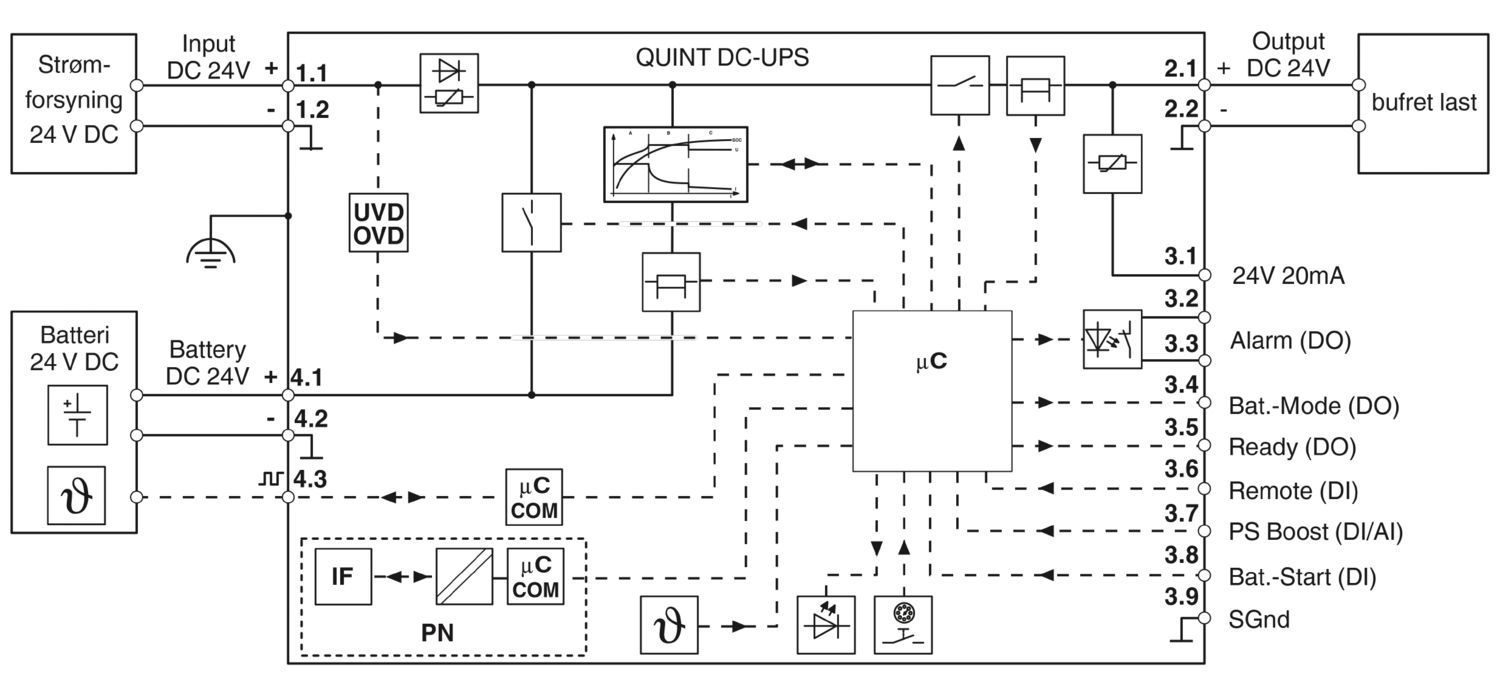

QUINT4-UPS/24DC/24DC/20/PN - Avbruddsfri strømforsyning

2907073
El-nr.: 6619476
