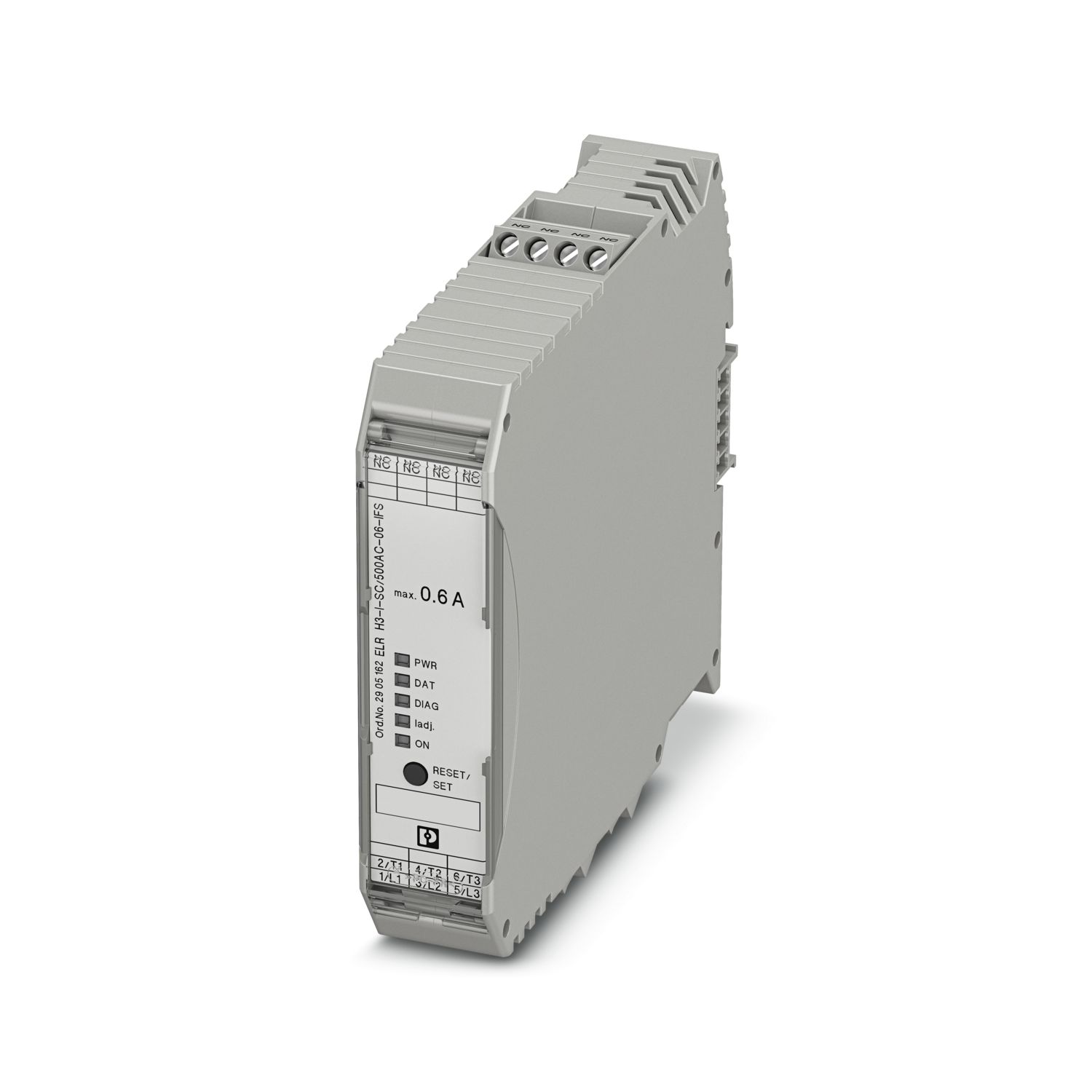

ELR H3-I-SC/500AC-06-IFS - ハイブリッドモータスタータ - 2905162

製品ライン	ハイブリッドモータスタータ
製品シリーズ	CONTACTRON
動作モード	100%動作時

相の数	3
モータースタータタイプ	ダイレクトスタータ
スイッチング周波数	≤ 2 Hz (負荷により異なる)
規準状態での最大損失電力	0.5 W
スイッチング周波数	≤ 2 Hz (負荷により異なる)
最大電力損失	2.5 W
最小損失電力	0.88 W
調整タイプ	1
電源
定格制御回路電源U_S	24 V DC
制御電源範囲	19.2 V DC ... 30 V DC
定格制御電流I_S	60 mA
保護回路	サージ保護
保護回路		極性保護; パラレル極性保護ダイオード
絶縁特性
定格絶縁電圧	550 V
定格サージ電圧	6 kV
サージ電圧カテゴリ	III
汚染度	2
制御入力および制御電源と主回路に接続する補助回路の間の絶縁特性	安全絶縁（IEC 60947-1）
制御入力と補助回路に接続する制御電源の間の絶縁特性	安全絶縁（IEC 60947-1）、補助回路 ≤ 300 V AC時
制御入力と補助回路に接続する制御電源の間の絶縁特性		安全絶縁（EN 50178）、補助回路 ≤ AC 300 V時
非常トリップ
動作しきい値	> 10 A
応答時間	< 0.5 s

AC出力
定格動作電圧U_e	500 V AC
動作電圧範囲	42 V AC ... 550 V AC
定格動作電流I_e	0.6 A (AC-51)
定格動作電流I_e		0.6 A (AC-53a)
本線周波数	50/60 Hz
負荷電流の範囲	75 mA ... 600 mA (減衰曲線を参照)
トリガ特性、IEC 60947-4-2準拠	Class 10
冷却期間	20 最小 (自動リセット用)
漏れ電流	0 mA
保護回路	サージ保護; バリスタ

制御回路
接続方法	ネジ接続
剥き線長さ	8 mm
ネジ山	M3
接続電線サイズ、単線	0.2 mm² ... 2.5 mm²
撚線接続断面積	0.2 mm² ... 2.5 mm²
接続電線断面積AWG	24 ... 14
締付けトルク	0.5 Nm ... 0.6 Nm
締付けトルク		5 lb_f-in. ... 7 lb_f-in.
負荷回路
接続方法	ネジ接続
剥き線長さ	8 mm
ネジ山	M3
接続電線サイズ、単線	0.2 mm² ... 2.5 mm²
撚線接続断面積	0.2 mm² ... 2.5 mm²
接続電線断面積AWG	24 ... 14
締付けトルク	0.5 Nm ... 0.6 Nm
締付けトルク		5 lb_f-in. ... 7 lb_f-in.

状態表示	LED (黄色の)
定格電圧表示	緑色LED
エラー表示	赤色LED

幅	22.5 mm
高さ	107 mm
奥行き	114 mm

周囲条件
保護等級	IP20
使用周囲温度	-5 °C ... 60 °C (ディレーティングに注意すること)
周囲温度（保管時/運搬時）	-40 °C ... 80 °C
高度	≤ 2000 m

スイッチング、測定、監視

マーキング、組立て、および取付け

自動化

接続用製品・部品

電源、充電、保護

ELR H3-I-SC/500AC-06-IFS - ハイブリッドモータスタータ

2905162

製品の詳細

UNSPSC

互換性のある製品

特長

UL認証
認定	NLDX.E228652
認定		NRNT.E172140
ULデータ
SCCR	100 kA (480 V AC（ヒューズ：30 AクラスCC/30 AクラスJ（高速遮断））)
SCCR		5 kA (480 V AC（ヒューズ：20 A RK5（標準遮断））)
FLA	0.6 A (480 V AC)
Group installation	20 A (class RK5, SCCR 5kA (480 V AC), #24 - 14 AWG max. solid and stranded)
Group installation		30 A (class CC or J, SCCR 100kA (480 V AC), #24 - 14 AWG max, solid and stranded)
Category code	NLDX / NRNT

取付けタイプ	DINレール取付け
組立てに関する注意事項	配列可能、間隔はディレーティングを参照
取付け位置	垂直（水平DINレール、下部にモーター出力）

アイテム番号	2905162
梱包単位	1 pc
最低注文数	1 pc
注記	受注生産（返品不可）
セールスキー	******
プロダクトキー	DK7441
GTIN	4046356920292
1個あたりの重量（梱包を含む）	283 g
1個あたりの重量（梱包を含まない）	282.7 g
関税率	85371098
生産国	DE

China RoHS
Environment friendly use period (EFUP)	EFUP-50 製品関連の中国版RoHS宣言書の表は、各製品のダウンロードエリアの「メーカーからのお知らせ」にてご覧いただけます。EFUP-Eを有する製品はすべて、中国版RoHS宣言書の表は発行・要求されません。
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	0.1 wt% を超える物質なし

標準/規則
標準/規則	IEC 60947-1
		EN 60947-4-2

スイッチング、測定、監視

マーキング、組立て、および取付け

自動化

接続用製品・部品

電源、充電、保護

ELR H3-I-SC/500AC-06-IFS - ハイブリッドモータスタータ 2905162

製品の詳細
