EM-PB-GATEWAY-IFS - データインターフェース

2297620

最大32台のインターフェースシステム機器をPROFIBUS DP経由で上位のコントローラに接続するゲートウェイ。インターフェースシステム機器はDINレールバスコネクタからゲートウェイに接続します。DINレールバスコネクタが付属されています。

この製品を操作するには追加の製品が必要となります。必須アクセサリ

無料でダウンロードができます。ダウンロード

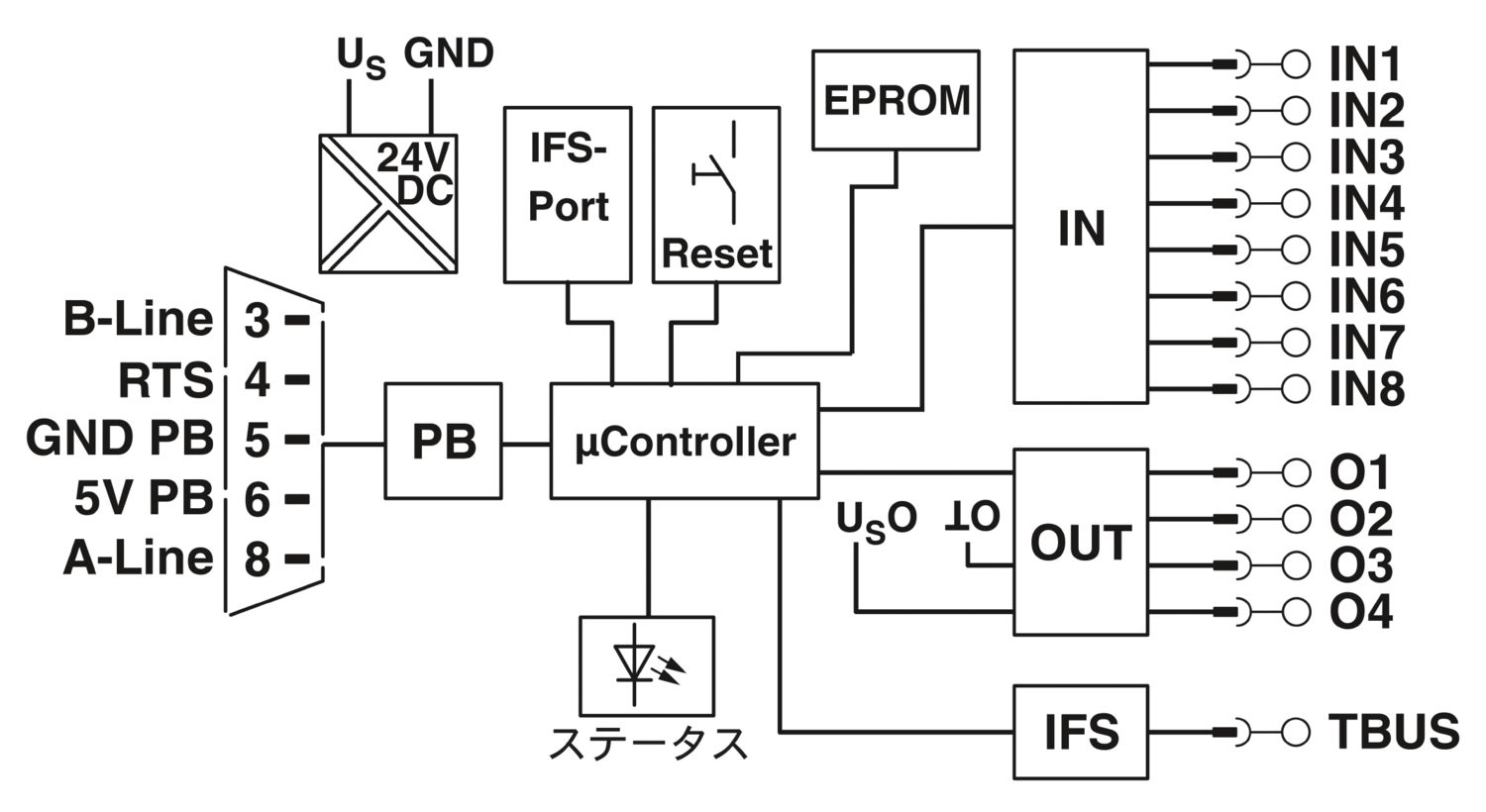

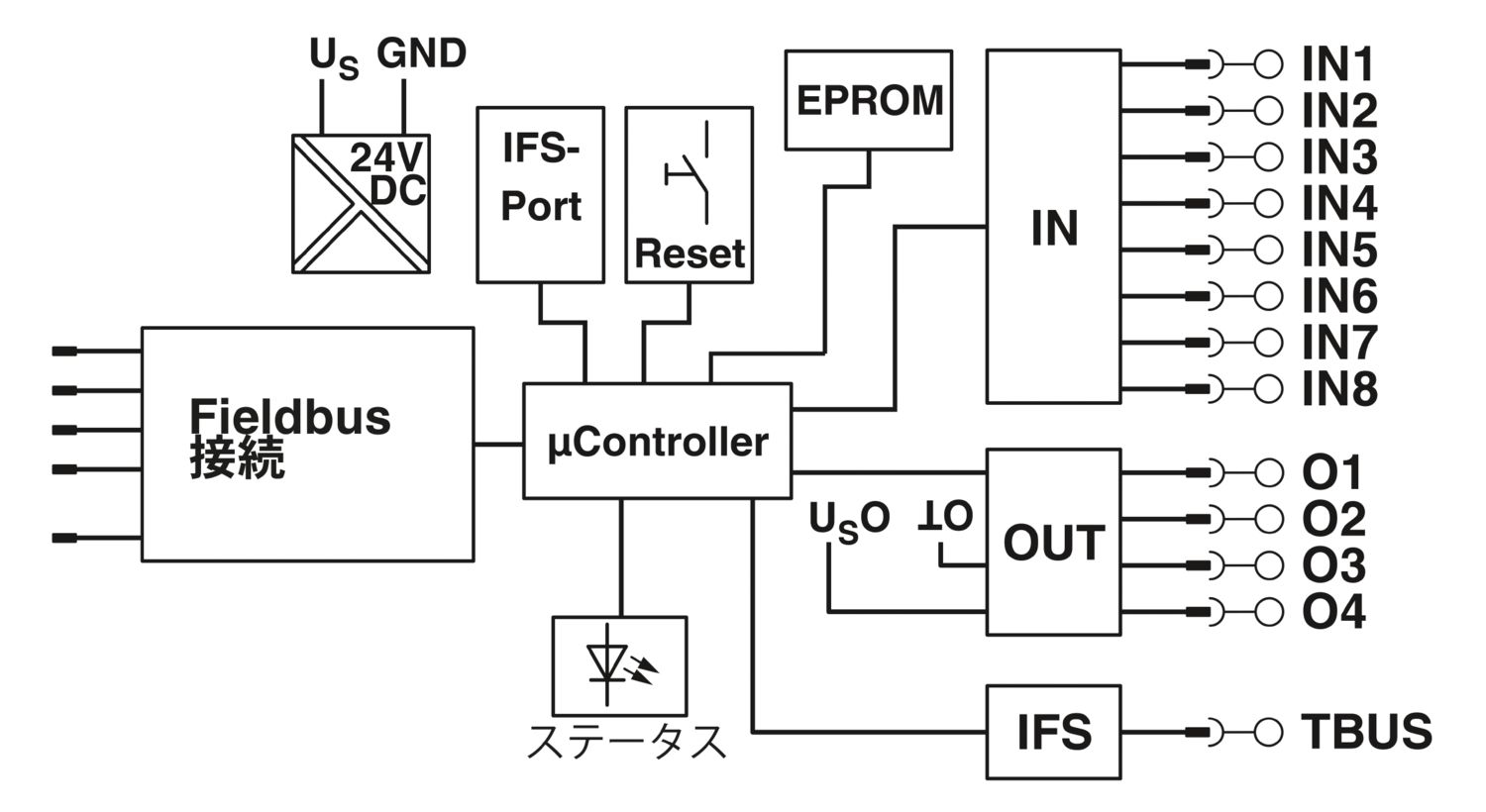

製品の詳細

使用上の制限
EMCの注意事項	EMC：クラスA製品、ダウンロードセンターでメーカーの説明を参照

製品ライン	ゲートウェイ/プロキシ
動作モード	100%動作時
絶縁特性
過電圧カテゴリ	III
汚染度	2

電源
定格制御回路電源U_S	24 V DC -20 % ... +25 %
定格制御電流I_S	85 mA (および出力の負荷電流)
保護回路	極性保護
	サージ保護

デジタル
番号	8
定格アクチュエータ電圧U_C	24 V DC ±20 %
定格アクチュエータ電流I_C	3 mA
保護回路	極性保護
	サージ保護

デジタル: スイッチング出力
番号	4
残留電圧	1 V
最大スイッチング電圧	23 V DC (U_B - U_resid.（出力）)
最大スイッチング電流	500 mA
保護回路	並列極性反転保護、ヒューズに注意 (最大8 A Fのヒューズを使用)

電源
接続方法	プッシュイン式
剥き線長さ	10 mm
接続電線サイズ、単線	0.2 mm² ... 2.5 mm²
撚線接続断面積	0.2 mm² ... 2.5 mm²
接続電線断面積AWG	24 ... 12
入力
接続方法	プッシュイン式
剥き線長さ	10 mm
接続電線サイズ、単線	0.2 mm² ... 2.5 mm²
撚線接続断面積	0.2 mm² ... 2.5 mm²
接続電線断面積AWG	24 ... 12
出力
接続方法	プッシュイン式
剥き線長さ	10 mm
接続電線サイズ、単線	0.2 mm² ... 2.5 mm²
撚線接続断面積	0.2 mm² ... 2.5 mm²
接続電線断面積AWG	24 ... 12
プログラミング接続
接続方法	S-PORT（ソケット）
接続数	1
極数	12
INTERFACEシステム
接続方法	DINレールバスコネクタ
接続数	1
極数	5
PROFIBUS DP
接続方法	D-SUB
接続数	1
極数	9

データ: ネットワークインターフェース
通信プロトコル	PROFIBUS DP
接続方法	D-SUBソケットコネクタ
接続数	1
極数	9
通信速度	12 Mbps
データ: サービスインターフェース
通信プロトコル	Interface-System
接続方法	S-PORT（ソケット）
接続数	1
極数	12
データ: デバイスバス
通信プロトコル	Interface-System
接続方法	DINレールバスコネクタ
接続数	1
極数	5
通信速度	76.8 kbps

幅	22.5 mm
高さ	107.8 mm
奥行き	113.8 mm

色	灰 (RAL 7042)
ハウジングの材質	非強化ポリアミドPA

周囲条件
保護等級	IP20
使用周囲温度	-35 °C ... 50 °C
周囲温度（保管時/運搬時）	-35 °C ... 80 °C

標準/規則	EN 61000-6-2
	EN 61000-6-4

取付けタイプ	DINレール取付け
組立てに関する注意事項	一列、スペースなし
取付け位置	任意

販売用データ

アイテム番号	2297620
梱包単位	1 pc
最低注文数	1 pc
セールスキー	******
プロダクトキー	DK7721
GTIN	4046356319652
1個あたりの重量（梱包を含む）	221 g
1個あたりの重量（梱包を含まない）	149.61 g
関税率	85176200
生産国	DE

分類

認証

Environmental product compliance

互換性のある製品

必須アクセサリ

アクセサリ

特長

デジタル入力8点とデジタル出力4点を自由にパラメータ指定可能

DPV1仕様（EN 50170）準拠で認証

フェールセーフモードをサポート

デジタルスイッチング出力2点でEMM ... IFSを直接制御（正転/逆転）

TBUS経由で最大31台のEMM... IFSモジュールと通信

ECLASS-13.0	27242608
ECLASS-15.0	27242608

EU RoHS
既知の範囲で免責が生じます	はい
EU RoHS 物質要件を満たしています	6(c), 7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 製品関連の中国版RoHS宣言書の表は、各製品のダウンロードエリアの「メーカーからのお知らせ」にてご覧いただけます。EFUP-Eを有する製品はすべて、中国版RoHS宣言書の表は発行・要求されません。
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	Lead (CAS-NO: 7439-92-1)
REACH 認可対象候補物質に関する注 (CAS-NO)		2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol (CAS-NO: 79-94-7)
SCIP	16ead3b7-7b89-48f5-9c38-1aa1fb1186f9
