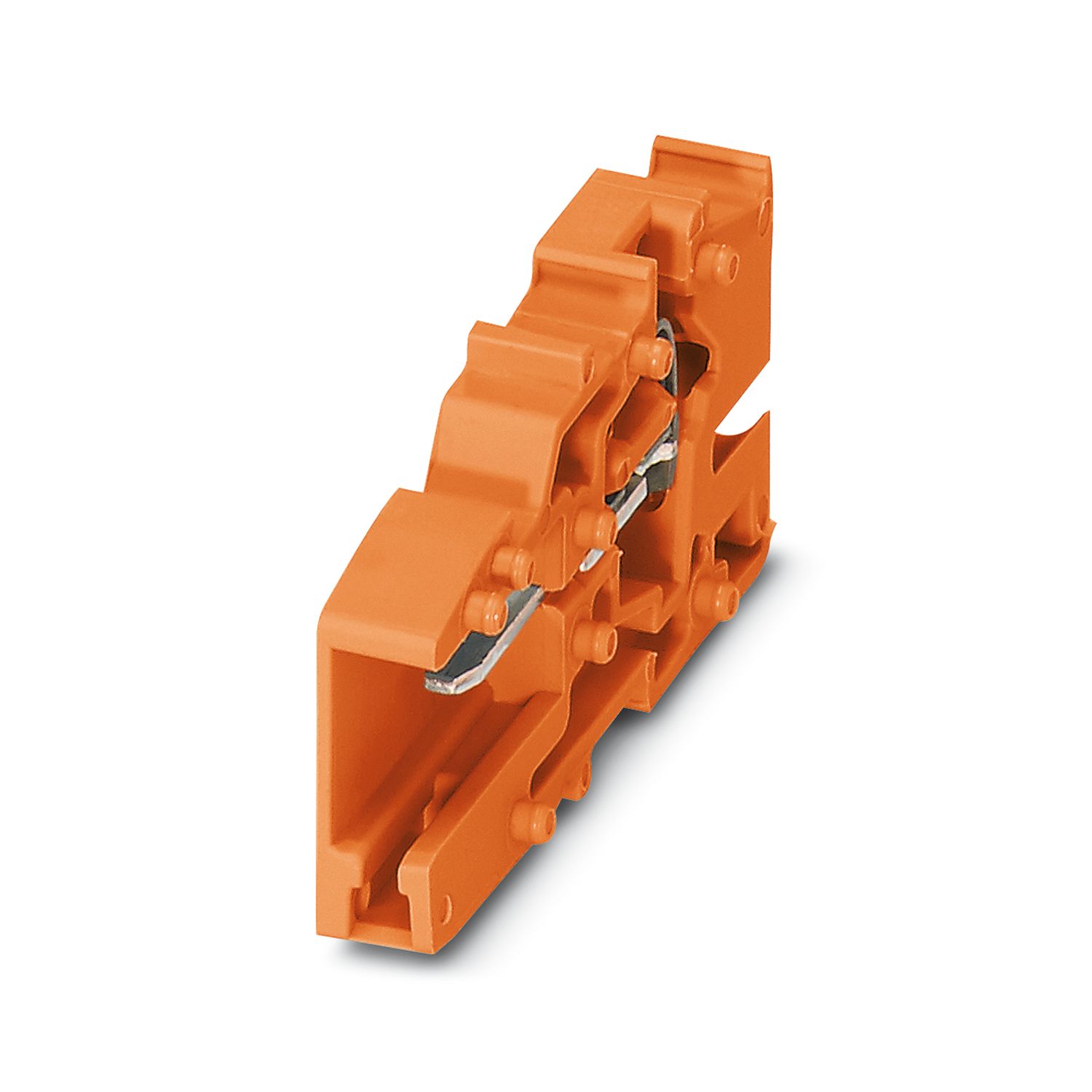

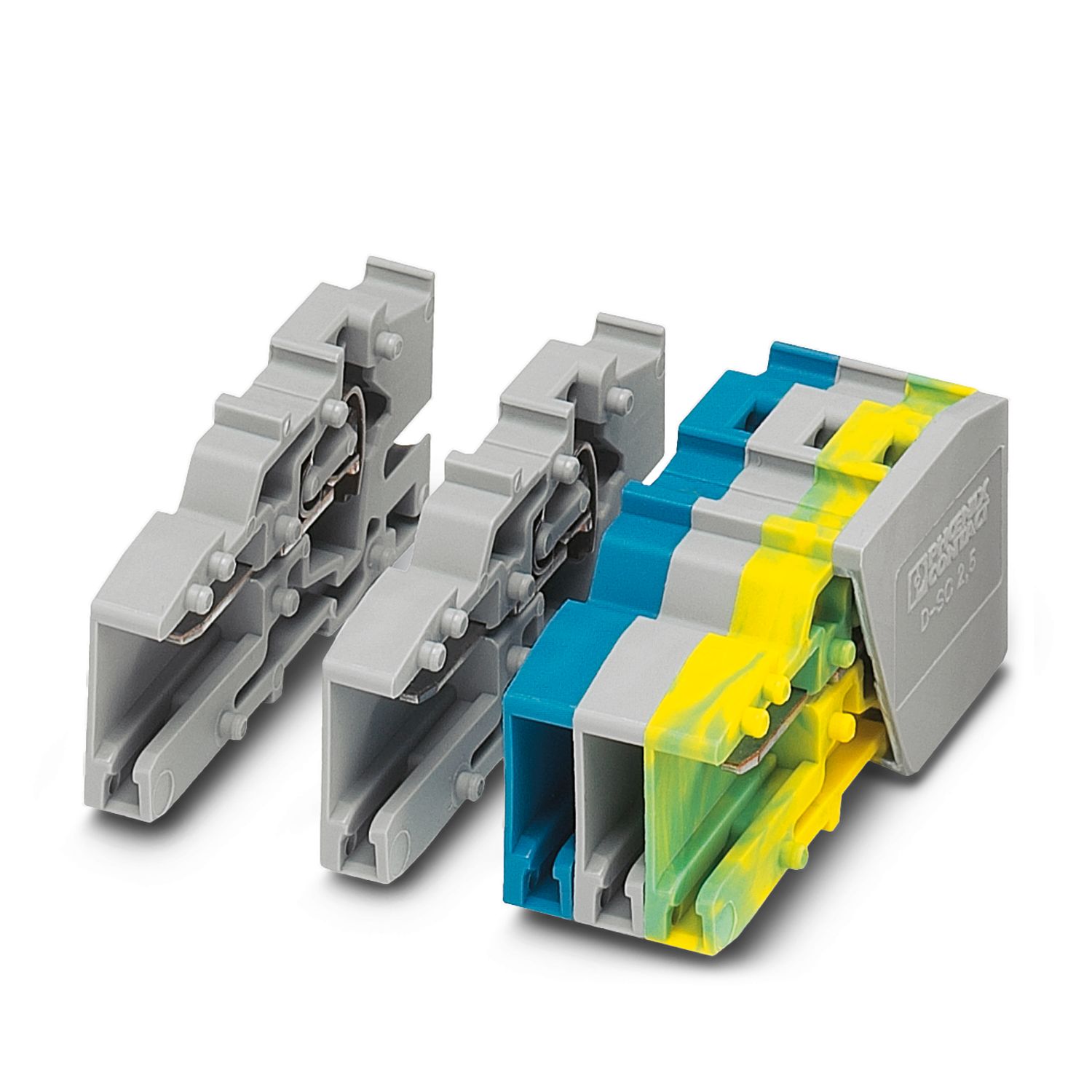

SC 2,5/ 1-L OG - COMBIレセプタクル - 3042190

製品ライン	端子台カプリング
アプリケーション	鉄道産業
	メカニカルエンジニアリング
	プラントエンジニアリング
極数	1
ピッチ	5.2 mm
接続数	1
行の数	1
電位	1
絶縁特性
過電圧カテゴリ	III
汚染度	3

定格サージ電圧	6 kV
規準状態での最大損失電力	0.77 W

定格接続サイズ	2.5 mm²
剥き線長さ	8 mm ... 10 mm
内部シリンダゲージ	A3
準拠規格	IEC 61984
接続電線サイズ、単線	0.08 mm² ... 4 mm²
断面積AWG	28 ... 12 (IECに準拠して変換済み)
撚線の接続電線サイズ	0.08 mm² ... 2.5 mm²
接続電線サイズ、撚線[AWG]	28 ... 14 (IECに準拠して変換済み)
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	0.14 mm² ... 2.5 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール）	0.14 mm² ... 2.5 mm²
同じ断面積の撚線2本接続、TWINフェルール付き、プラスチックスリーブあり	0.5 mm²
定格電流	24 A
最大負荷電流	24 A (接続電線断面積が4 mm²の場合)
定格電圧	500 V
定格電線断面積	2.5 mm²

幅	5.2 mm
終端板の幅	2.2 mm
高さ	21.8 mm
ピッチ	5.2 mm

色	オレンジ (RAL 2003)
UL94難燃性クラス	V0
絶縁材質グループ	I
絶縁材質	PA
冷却時絶縁素材	-60 °C
絶縁素材の温度指数（DIN EN 60216-1 (VDE 0304-21)）	130 °C
相対絶縁素材温度指数（Elec.、UL 746 B）	130 °C
鉄道車両の火災保護（DIN EN 45545-2）R22	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R23	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R24	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R26	HL 1 - HL 3
放熱量NFPA 130（ASTM E 1354）	28 MJ/kg
表面燃焼性NFPA 130（ASTM E 162）	合格
煙の特殊光学濃度NFPA 130（ASTM E 662）	合格
煙毒性NFPA 130（SMP 800C）	合格

サージ電圧試験
テスト電圧設定ポイント	7.3 kV
試験結果	試験合格
短時間耐電流 2.5 mm²	0.3 kA
試験結果	試験合格
商用周波耐電圧
テスト電圧設定ポイント	1.89 kV
試験結果	試験合格

機械的仕様
開放サイドパネル	あり

キャリアのアタッチメント
DINレール/固定支柱	金属製パネル 6mm
試験荷重設定ポイント	1 N
試験結果	試験合格

ニードルフレーム試験
露出時間	30 s
試験結果	試験合格
振動／広帯域ノイズ
仕様	DIN EN 50155 (VDE 0115-200):2008-03
範囲	長寿命テストカテゴリ1、クラスB、本体に搭載
周波数	F₁ = 5 Hz～f₂ = 150 Hz
ASDレベル	0.964 (m/s²)²/Hz
加速	0.58g
各軸のテスト時間	5 h
試験方向	X、Y、Z軸
試験結果	試験合格
衝撃試験
仕様	DIN EN 50155 (VDE 0115-200):2008-03
パルス形状	半正弦波
加速	5g
衝撃時間	30 ms
各方向の衝撃回数	3
試験方向	X、Y、Z軸（正および負）
試験結果	試験合格
周囲条件
周囲温度（保管時/運搬時）	-25 °C ... 60 °C (24 時間を超えない短時間、-60 °C °C ～+70 °C)
周囲温度（配線時）	-5 °C ... 70 °C
周囲温度（動作時）	-5 °C ... 70 °C
許容湿度（保管時/移動時）	30 % ... 70 %

アイテム番号	3042190
梱包単位	50 pc
最低注文数	50 pc
注記	受注生産（返品不可）
セールスキー	******
プロダクトキー	BE2145
GTIN	4055626139821
1個あたりの重量（梱包を含む）	2.847 g
1個あたりの重量（梱包を含まない）	2.5 g
関税率	85366990
生産国	PL

EU RoHS
既知の範囲で免責が生じます	はい (免除なし)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 制限値以上の有害物質がない
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	0.1 wt% を超える物質なし
