PSI-MODEM/ETH - Modem - 2313300

Anmärkning

Användningsbegränsning
EMC-anvisning	EMC: klass-A-produkt, se tillverkarförklaring i nedladdningsområdet

Artikelegenskaper

Produkttyp	Modem
Isoleringsegenskaper
Nedsmutsningsgrad	2

Elektriska egenskaper

Galvanisk isolation	VCC // PSTN // Ethernet
Maximal förlusteffekt vid märkvillkor	2,4 W
Nätkonfiguration	Fast telenät
Provspänning datagränssnitt/försörjning	1,5 kV (50 Hz, 1 min.)
Provspänning datagränssnitt	1500 V
Försörjning
Spänningsområde	10 V DC ... 30 V DC (jackbar skruvplint COMBICON)
Spänningsförsörjning	24 V DC ±5 % (alternativ eller redundant, via bakplanskontakten och systemströmförsörjningen)
Strömförbrukning typisk	< 100 mA (24 V DC)
	< 70 mA (Standby)
Funktion
Management	webbaserat styrsystem, SNMP eller Factory Manager programvara FL SWT

Anslutningsdata

Försörjning
Åtdragningsmoment	0,56 Nm ... 0,79 Nm

Gränssnitt

Signal	Ethernet
Webbserver	ja
Data: Ethernet-gränssnitt, 10/100Base-T(X) enligt IEEE 802.3
Seriell överföringshastighet	10/100 Mbit/s, autonegotiation
Anslutningstyp	RJ45-honkontakt, skärmad
Antal kanaler	1
Överföringssträcka	100 m (Partvinnad skärmad)
Stödda protokoll	TCP/IP, UDP, TFTP, HTTP, Modbus/TCP, PPP, PROFINET, EtherNet/IP™, CHAP
hjälpprotokoll	ARP, DHCP, BOOTP, SNMP, RIP, RARP, HTTP, TFTP, ICMP
Dataflödeskontroll/protokoll	TCP/IP, UDP, TFTP, HTTP, Modbus/TCP, PPP, PROFINET, EtherNet IP, CHAP
Data: PSTN-Port (a/b-Line)
Seriell överföringshastighet	300 Bd ... 56 kBd
Anslutningstyp	RJ12, 6-polig
förfarande vid val	konfigurerbart ton-/impulsval via programvara
Felkorrektur	V.42 (LAP-M eller MNP 2 upp till 4)
Datakompression	V.42bis (genommatning 4:1), MNP 5 (genommatning 2:1)
Akustisk signalering	Integrerat piezo (under väljarförloppet)

Mått

Bredd	45 mm
Höjd	99 mm
Djup	114,5 mm

Materialuppgifter

Material (Kapsling)	PA V0

Mekaniska testningar

Fritt fall enligt IEC 60068-2-32	: 1 m
Vibrationshållfasthet enligt EN 60068-2-6/IEC 60068-2-6	: 5g per vibration
Stöt enligt EN 60068-2-27/IEC 60068-2-27	: Drift: 15g, 11 ms varaktighet, halvsinus-chockimpuls
	: Lagring: 30g, 11 ms varaktighet, halvsinus-chockimpuls

Miljö- och livslängdsvillkor

Omgivningsförhållanden
Kapslingsklass	IP20
Drifttemperatur	0 °C ... 55 °C
Höjdläge	≤ 5000 m (Begränsning, se tillverkarförklaring för drift på höjden)
	≤ 2000 m (enligt UL)

Godkännanden

CE
Certifikat	CE-konform
UL, USA / Kanada
Märkning	508 Listed
	Class I, Zone 2, AEx nA IIC T6
	Class I, Zone 2, Ex nA IIC T6 Gc X
Test för skadliga gaser
Märkning	ISA-S71.04-1985 G3 Harsh Group A

EMC-data

Elektromagnetisk påverkan	Uppfyller direktivet för elektromagnetisk kompatibilitet 2014/30/EU
Immunitet	EN 61000-6-2:2005
Emission
Normer/föreskrifter	EN 55032
Urladdning av statisk elektricitet
Normer/föreskrifter	EN 61000-4-2
Urladdning av statisk elektricitet
Kontakturladdning	± 6 kV (Testskarphetsgrad 3)
Lufturladdning	± 8 kV (Testskarphetsgrad 3)
Anmärkning	Kriterium B
Elektromagnetiskt HF-fält
Normer/föreskrifter	EN 61000-4-3
Elektromagnetiskt HF-fält
Frekvensområde	Testskarphetsgrad 3
Fältstyrka	10 V/m
Anmärkning	Kriterium A
Snabba transienter (burst)
Normer/föreskrifter	EN 61000-4-4
Snabba transienter (burst)
Ingång	± 2 kV (Testskarphetsgrad 3)
Signal	± 1 kV (Testskarphetsgrad 3)
Anmärkning	Kriterium B
Belastning från utjämningsström (Surge)
Normer/föreskrifter	EN 61000-4-5
Belastning från utjämningsström (Surge)
Ingång	± 2 kV
Signal	± 1 kV
Anmärkning	Kriterium B
Ledningsstyrd påverkan
Normer/föreskrifter	EN 61000-4-6
Ledningsstyrd påverkan
Anmärkning	Kriterium A
Spänning	10 V
Störutsändning
Normer/föreskrifter	EN 55032
Anmärkning	Klass A, användningsområde industri

Montering

Artikelnr	2313300
Antal/förp.	1 Styck
Minsta beställningsantal	1 Styck
Försäljningskod	DNC412
Produktnyckel	DNC412
Katalogsida	Sida 357 (C-6-2017)
GTIN	4046356308083
Vikt per styck (inklusive förpackning)	336,8 g
Vikt per styck (exklusive förpackning)	290,4 g
Tullnummer	85176200
Ursprungsland	DE

China RoHS
Environment friendly use period (EFUP)	EFUP-50 En artikelberoende RoHS-deklarationstabell för Kina hittar du i respektive artikels nedladdningsområde under ”Tillverkarförklaring”. För alla artiklar med EFUP-E görs och krävs ingen RoHS-deklarationstabell för Kina.
EU REACH SVHC
Hänvisning till möjliga ämnen i REACH (CAS-nummer)	Inget ämne med en viktandel på mer än 0,1 %

Anslutning

Automation

Koppla, mät och övervaka

Matning, laddning och skydd

Märkning, montering och installation

PSI-MODEM/ETH - Modem

2313300

Produktdetaljer

Kompatibla produkter

Fördelar

Anslutning

Automation

Koppla, mät och övervaka

Matning, laddning och skydd

Märkning, montering och installation

PSI-MODEM/ETH - Modem 2313300

Produktdetaljer

Kompatibla produkter

QUINT4-SYS-PS/1AC/24DC/2.5/SC - Strömförsörjning 2904614

FL CAT5 HEAVY - Datakabel 2744814

VS-08-RJ45-5-Q/IP20 - RJ45-kontaktdon 1656725

FL SWITCH SFNT 5TX - Industrial Ethernet Switch 2891003

FL MC EF 1300 MM SC - Fiberoptiska omvandlare 2902853

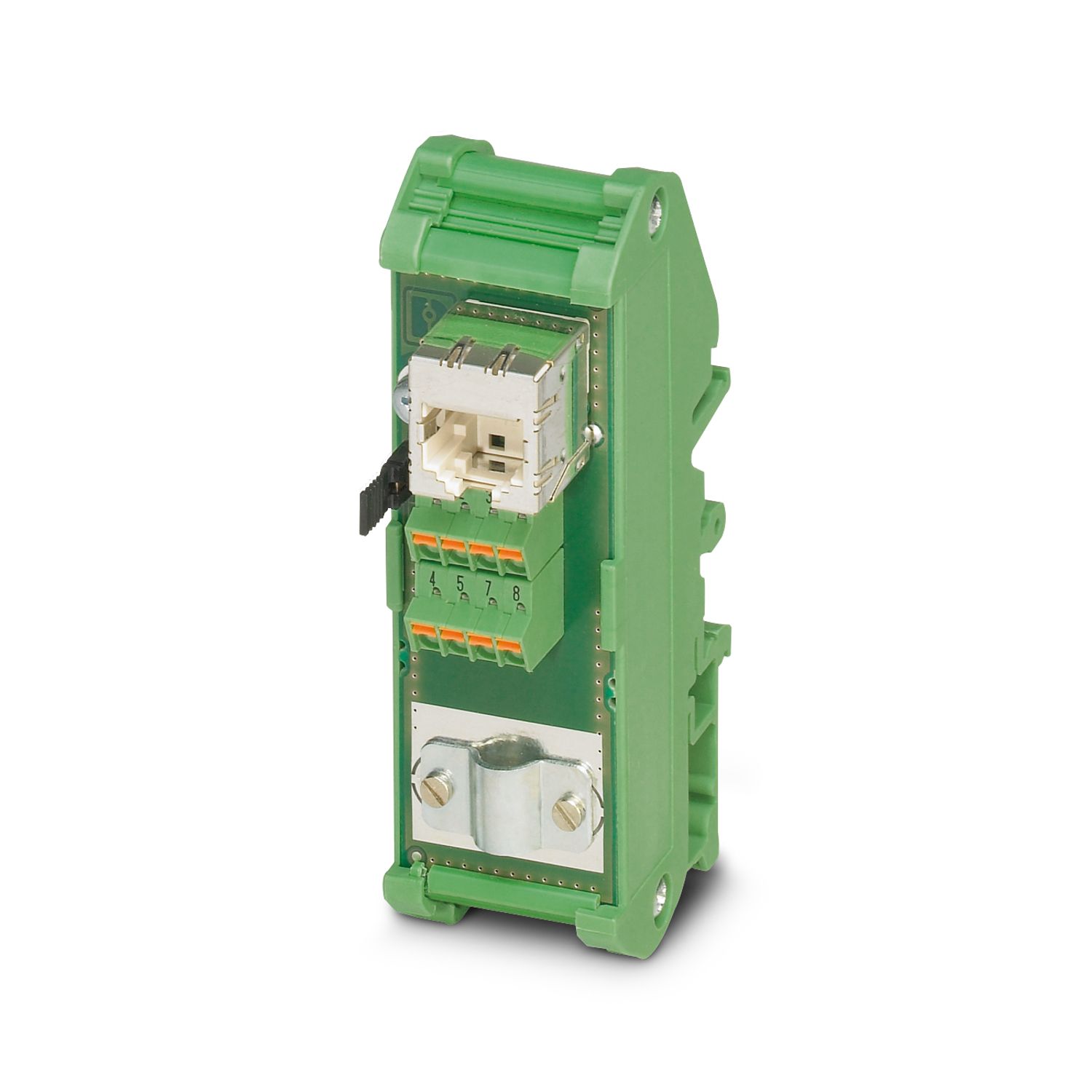

FL-PP-RJ45-SCC - Patchpanel 2901642

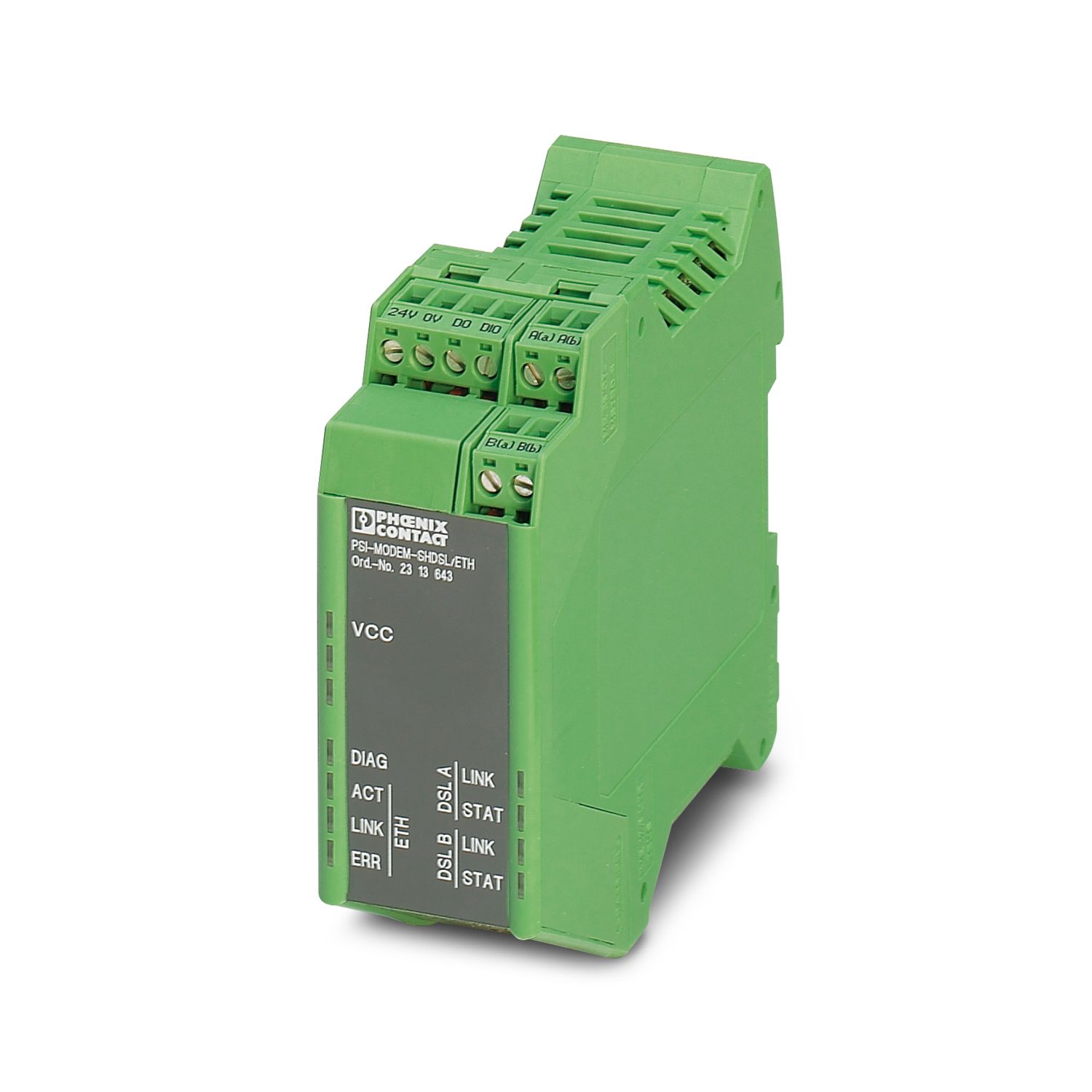

PSI-MODEM-SHDSL/ETH - Ethernet-extender 2313643
