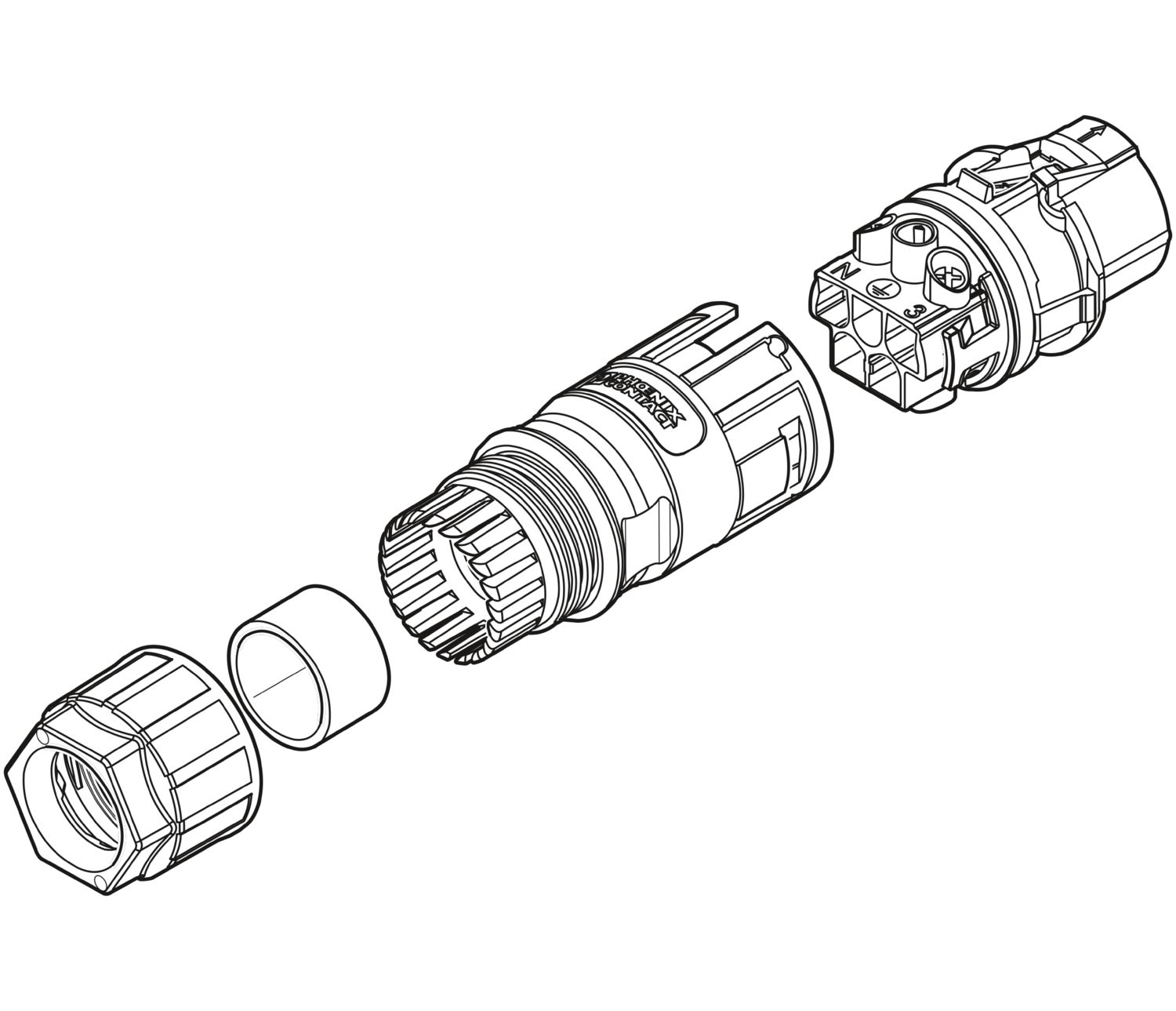

PRC 5-FC-FS6 8-21 - Koblingspluggforbinder

1410656

Koblingspluggforbinder, Artikkelserie: PRC 35, byggform: Frigjøring kun med verktøy, farge: svart, poltall: 5, ledertverrsnitt min.: 1,5 mm², ledertverrsnitt maks.: 6 mm², merkespenning: 690 V AC, merkestrøm: 35 A, Tilkoblingstype: Skrutilkobling, Kontakttype: Bøssing, kabeldiameter min.: 8 mm, kabeldiameter maks.: 21 mm, Variant for frigjøring med verktøy

Produktdetaljer

Bestillingsinformasjon:	Variant for frigjøring med verktøy
Merknad for bruk	Monteringsinformasjon, se pakningsvedlegget
Sikkerhetsinformasjon
Sikkerhetsinformasjon	• ADVARSEL: Kun feilfrie produkter skal settes i drift. Produktene skal kontrolleres regelmessig med hensyn til skader. Defekte produkter skal settes ut av drift umiddelbart. Skadde produkter skal skiftes ut. Reparasjon er ikke mulig.
	• ADVARSEL: Produktet skal kun installeres og driftes av elektroteknisk godkjent fagpersonell og under hensyntagen av sikkerhetsinformasjonen nedenfor. Fagpersonellet må være kjent med grunnleggende elektroteknikk. Personellet må være i stand til å identifisere og forebygge farer. Tilhørende symbol på emballasjen henviser til at elektroteknisk fagkyndig personell er en forutsetning for installering og drift.
	ADVARSEL: Pluggforbindere skal ikke plugges eller frakobles når de står under last/spenning. Ignorering eller ukyndig bruk kan føre til personskader og/eller materielle skader.
	• Tilpassede produkter skal ikke manipuleres eller åpnes ukyndig.
	• Bruk kun kontraplugger som er spesifisert etter de tekniske spesifikasjonene i angitte standarder (f.eks. de som står angitt under produktets tilbehør på nettet, under phoenixcontact.com/products).
	• Brukeren overtar alt ansvar ved direkte bruk av produktet sammen med produkter fra andre leverandører.
	•Ved driftsspnning > 50 VAC må alle elektrisk ledende pluggforbinderhus jordes
	• Påse at jordpotensial eller funksjonsjord er korrekt tilkoblet.
	• For kombinasjon av flere strømkretser i én kabel og/eller pluggforbinder gjelder følgende standarder: VDE 0100/1.97 § 411.1.3.2 og DIN EN 60 204/11.98 § 14.1.3
	• Følg de tilhørende tekniske spesifikasjonene. Opplysningene finner du her: o På produktet o På emballeringsetiketten o I dokumentasjonen som følger med o På nettet (for respektive produkt) under phoenixcontact.com/products
	• Bruk kun verktøyet som er anbefalt av Phoenix Contact
	• Monteringsanvisningene/design in-dokumentene på nedlastingsområdet på nettet, under phoenixcontact.com/products, skal følges for produktet,
	• Lukk pluggforbindere som ikke benyttes, med en beskyttelseshette Egnet tilbehør finnes på artikkelens tilbehørsområde på nettet (for respektive produkt) under phoenixcontact.com/products
	• Pluggforbinderen skal kun brukes når den er helt innplugget.
	• Pluggforbinderen skal kun brukes når den er helt innplugget og låst.
	• Påse at strekkbelastningen på pluggforbinderne ikke ligger over normativt definerte grenser når ledningen legges.
	• Vær oppmerksom på ledningens minimale bøyeradius. Legg ledningen uten å vri den.
	• Ved vanlig drift blir pluggforbinderen varm. Avhengig av miljøforholdene kan pluggforbinderens overflate bli meget varm. I slike tilfeller er brukeren ansvarlig for å montere advarsler (f.eks. DIN EN ISO 13732-1:2008-12).

Produkttype	Installeringspluggforbinder
Produktserie	PRC 35
Byggform	Frigjøring kun med verktøy
Poltall	5
Stikkeroptikk	4+PE
Koding	AD
Isolasjonsegenskaper
Beskyttelsesklasse	II
Forurensningsgrad	2

Nominell spenning ATD	690 V AC (III/2,00) i henhold til IEC 61984
	500 V AC (III/2,00) i henhold til IEC 61535 / 2 PfG 1915
	600 V AC / DC (III/2,00) i henhold til UL 2238 / UL 2237
	500 V DC (III/2,00) i henhold til IEC 61535
Merkestøtspenning (III/2)	8 kV
Merkestrøm	35 A (ved 6 mm² ledertverrsnitt etter IEC 61984)
	32 A (ved 6 mm² ledertverrsnitt etter IEC 61984)
	21,4 A (ved 6 mm² ledertverrsnitt og 85 °C etter 2 PfG 1915)
	28 A (ved AWG 10, i henhold til UL 2237)

Ledertilkobling
Tilkoblingstverrsnitt	1,5 mm² ... 6 mm²

Målskisse
Bredde	37,6 mm
Høyde	37,6 mm
Lengde	107,5 mm
Utvendig mål
Utvendig diameter	8 mm ... 21 mm

Farge (Hus)	svart (RAL 9005)
Husdelens farge	svart
Material Tetning	EPDM (Kabelpakning)
	EPDM (Huspakning)
Material Hus	PPE
Material Kontaktholder	PPE
Material Kabelnippel	PPE
Material Kontakt	CuZn (Kontaktmaterial, Pb < 0.1)
Brennbarhetsklasse iht. UL 94	V0
Isolasjonsmaterialgruppe	I / CTI 600

Uttrekkskrefter	175 N ±50 N

Ytterdiameter kabel	8 mm ... 21 mm
Ytterdiameter kabel	8 mm ... 21 mm (Merknader om kabelklemområder, se pakningsvedlegget)
Enkeltleder, tverrsnitt:	1,5 mm² 6 mm² 14 AWG 10 AWG
Enkeltledernes avisoleringslengde	PE-leder legges 8 mm forankoblet
Halogenfri	ja

Mekaniske spesifikasjoner
Pluggsykluser	100 (Testspesifikasjon: IEC 60512-13-2)
Innkoblingskraft	50 N ±10 N (Testspesifikasjon: IEC 60512-13-2)

Miljøforhold
Beskyttelsestype (plugget)	IP66/IP68 (2 m / 24 h) IP69K
Beskyttelsesgrad	IP66/IP68 (2 m / 24 h) IP69K
Kategori for støtvirkning (TXB)	IK08 (-25°C)
Omgivelsestemperatur (drift)	-40 °C ... 105 °C (Vær oppmerksom på deratingen)
Omgivelsestemperatur (lagring/transport)	-40 °C ... 70 °C
Omgivelsestemperatur (montasje)	-5 °C ... 85 °C

Standarder/forskrifter	IEC 61984:2008
	EN 61984:2008
	DIN EN IEC 61535:2020
	IEC 61535:2019
	2 PfG 1915/03.2015
	UL 2237 Ed.1:2021-01-08
	CSA C22.2 No. 182.3-16 Ed.2:2019-01

Forretningsinformasjon

Artikkelnummer	1410656
Pakkestørrelse	1 Stk.
Minimum bestillingsmengde	1 Stk.
Rabattgruppe	31BAB
Produktnøkkel	ABLCBA
Katalogside	Side 76 (NTK-2014)
GTIN	4046356904247
Vekt pr. stk. (inkl. forpakning)	103,4 g
Vekt pr. stk. (ekskl. forpakning)	90,206 g
Tolltariffnummer	85366990
Opprinnelsesland	DE

Klassifiseringer

Godkjenninger

Approval Specification Data
	Nominell spenning U_N	Nominell strøm I_N	Tverrsnitt AWG	Tverrsnitt mm²
	600 V	30 A		14 - 10

Approval Specification Data
	Nominell spenning U_N	Nominell strøm I_N	Tverrsnitt AWG	Tverrsnitt mm²
	600 V	30 A	14 - 10

Approval Specification Data
	Nominell spenning U_N	Nominell strøm I_N	Tverrsnitt AWG	Tverrsnitt mm²
	690 V	35 A

Approval Specification Data
	Nominell spenning U_N	Nominell strøm I_N	Tverrsnitt AWG	Tverrsnitt mm²
	500 V	21,4 A

Approval Specification Data
	Nominell spenning U_N	Nominell strøm I_N	Tverrsnitt AWG	Tverrsnitt mm²
	500 V	32 A

Approval Specification Data
	Nominell spenning U_N	Nominell strøm I_N	Tverrsnitt AWG	Tverrsnitt mm²
	600 V	24 A

Approval Specification Data
	Nominell spenning U_N	Nominell strøm I_N	Tverrsnitt AWG	Tverrsnitt mm²
	600 V	30 A

Environmental product compliance

Kompatible produkter

Tilbehør

Dine fordeler

Opptil 75 % mindre byggstørrelse sammenlignet med industripluggforbindere med samme ytelse

Sneppmekanisme som kan frigjøres med verktøy eller for hånd

Egnet for bruk i saltholdig luft og ved direkte solstråling

Optimal for innen- og utendørs bruk takket være materialer som tåler vær og vind

EU RoHS
Oppfyller kravene iht. RoHS-direktivet	Ja (Ingen unntak)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ingen farlige stoffer over grenseverdiene
EU REACH SVHC
Henvisning til REACH-kandidatstoff (CAS-nr.)	Triphenyl phosphate (CAS-nr.: 115-86-6)
