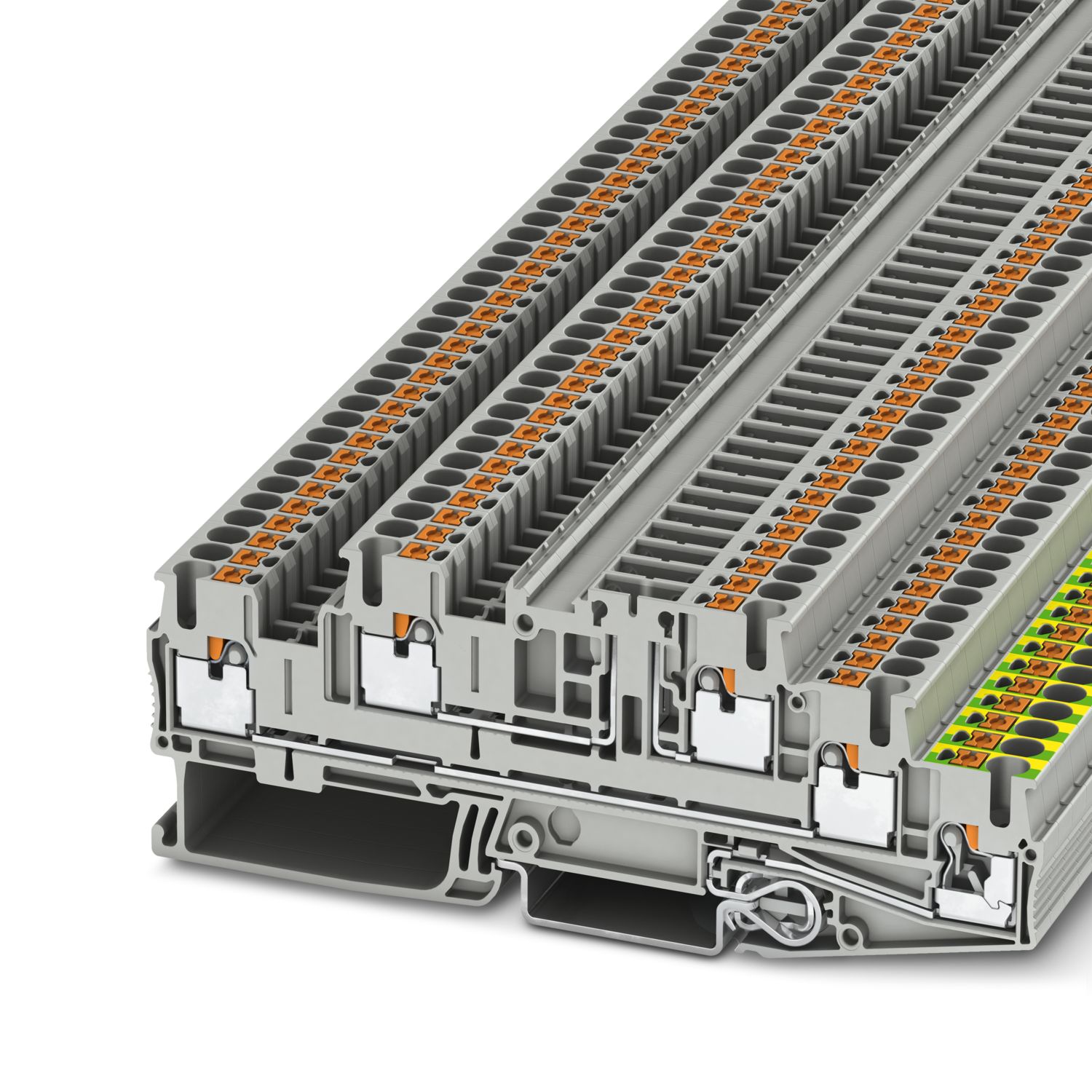

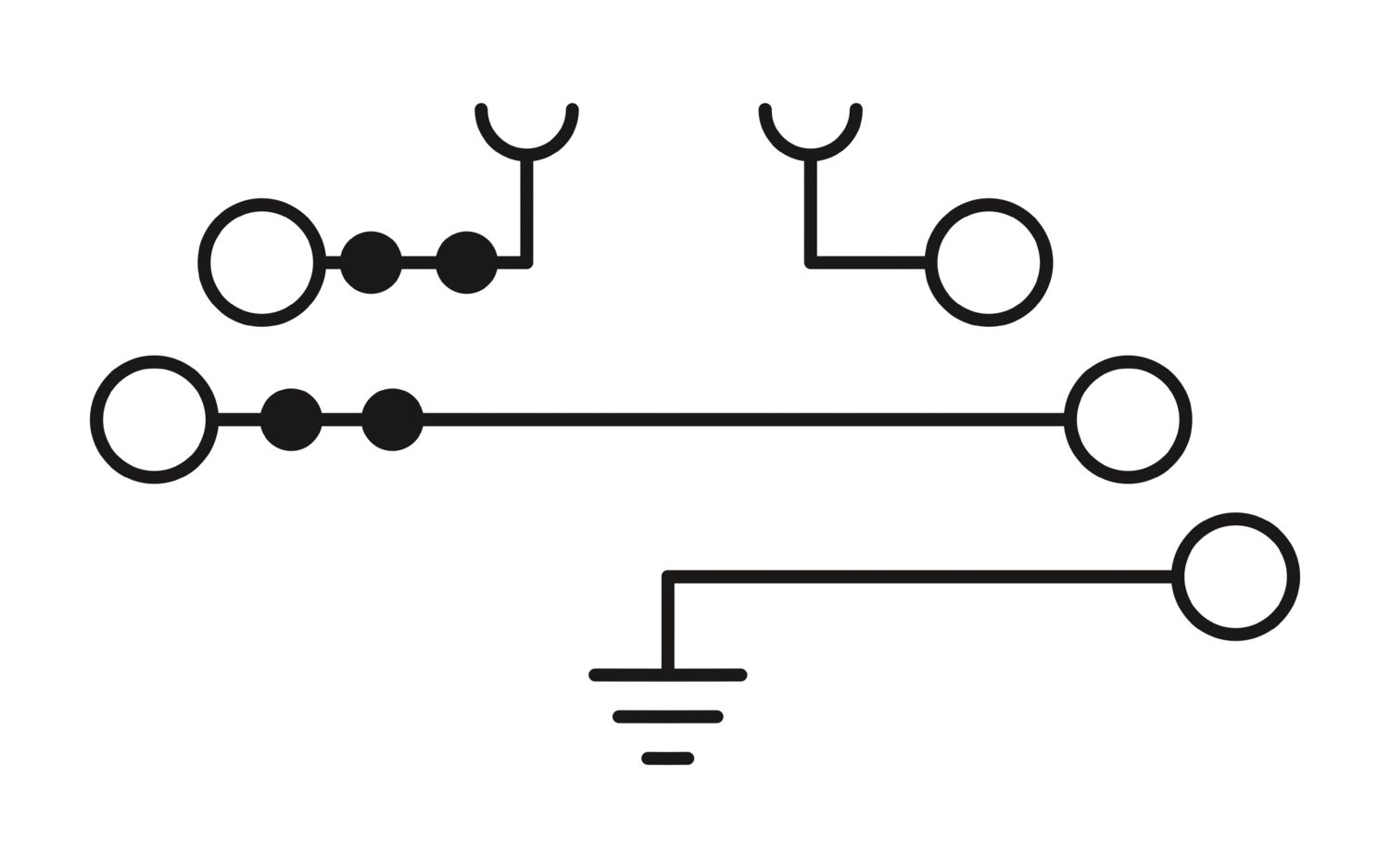

PTB 2,5-PE/L/TG - 설치용 접지 단자대 - 3210539

일반	전류와 전압은 사용된 커넥터에 의해 결정됨

제품 타입	접지 단자대
연결 수	5
행 수	3
전위	2
절연 특성
과전압 카테고리	III
오염등급	3

정격 서지 전압	4 kV
정격 상태에서 최대 전력 손실	0.77 W

레벨당 연결 수	2
정격 전선	2.5 mm²
Etage 1+2
참고	DIN 레일의 전류 전송 용량을 준수하십시오.
스트리핑 길이	8 mm ... 10 mm
내부 원통 게이지	A3
단선 케이블 사이즈	0.14 mm² ... 4 mm²
케이블 사이즈 AWG	26 ... 12 (IEC에 따라 변경됨)
케이블 사이즈, 연선	0.14 mm² ... 4 mm²
케이블 사이즈, 연선[AWG]	26 ... 12 (IEC에 따라 변경됨)
유연한 연선 케이블 사이즈(페룰, 플라스틱 슬리브 없음)	0.14 mm² ... 2.5 mm²
연선 케이블 사이즈(플라스틱 슬리브가 있는 페룰)	0.14 mm² ... 2.5 mm²
동일한 크기의 전선 2개, 연선, TWIN 페룰 있음, 플라스틱 슬리브 있음	0.5 mm²
정격 전류	22 A (케이블 사이즈 2.5 mm²)
최대 부하 전류	24 A (케이블 사이즈 4 mm²)
최대 부하 전류		28 A (케이블 사이즈 4 mm² 및 3-포지션 단자대 있음)
정격 전압	400 V (위상 컨덕터/위상 컨덕터)
정격 전압		250 V (상도체/PE)
정격 전선	2.5 mm²
3단
스트리핑 길이	8 mm ... 10 mm
단선 케이블 사이즈	0.14 mm² ... 4 mm²
케이블 사이즈 AWG	26 ... 12 (IEC에 따라 변경됨)
케이블 사이즈, 연선	0.14 mm² ... 4 mm²
케이블 사이즈, 연선[AWG]	26 ... 12 (IEC에 따라 변경됨)
유연한 연선 케이블 사이즈(페룰, 플라스틱 슬리브 없음)	0.14 mm² ... 2.5 mm²
연선 케이블 사이즈(플라스틱 슬리브가 있는 페룰)	0.14 mm² ... 2.5 mm²
동일한 크기의 전선 2개, 연선, TWIN 페룰 있음, 플라스틱 슬리브 있음	0.5 mm²
정격 전류	16 A (케이블 사이즈 2.5 mm²)
최대 부하 전류	16 A (케이블 사이즈 4 mm²)
최대 부하 전류		16 A (케이블 사이즈 1.5 mm² 및 3핀 단자대 베이스 있음)
정격 전압	250 V
정격 전선	2.5 mm²
Etage 1+2 플러그타입 연결 케이블
단선 케이블 사이즈	0.34 mm² ... 4 mm²
유연한 연선 케이블 사이즈(페룰, 플라스틱 슬리브 없음)	0.34 mm² ... 2.5 mm²
연선 케이블 사이즈(플라스틱 슬리브가 있는 페룰)	0.34 mm² ... 2.5 mm²
3단 플러그타입 연결 케이블
단선 케이블 사이즈	0.34 mm² ... 4 mm²
유연한 연선 케이블 사이즈(페룰, 플라스틱 슬리브 없음)	0.34 mm² ... 2.5 mm²
연선 케이블 사이즈(플라스틱 슬리브가 있는 페룰)	0.34 mm² ... 2.5 mm²

폭	5.2 mm
엔드 커버 폭	2.2 mm
높이	118 mm
NS 35/7,5의 깊이	42.3 mm
NS 35/15의 깊이	49.8 mm

색상	회색 (RAL 7042)
UL 94에 따른 난연성등급	V0
플라스틱 소재	I
절연 소재	PA
저온 정적 절연 소재 적용	-60 °C
절연 소재의 온도 인덱스(DIN EN 60216-1(VDE 0304-21))	130 °C
상대 절연 소재 온도 인덱스(Elec., UL 746 B)	130 °C
철도 차량 화재 방지(DIN EN 45545-2) R22	HL 1 - HL 3
철도 차량 화재 방지(DIN EN 45545-2) R23	HL 1 - HL 3
철도 차량 화재 방지(DIN EN 45545-2) R24	HL 1 - HL 3
철도 차량 화재 방지(DIN EN 45545-2) R26	HL 1 - HL 3
열량 측정 열 방출 NFPA 130(ASTM E 1354)	28 MJ/kg
표면 가연성 NFPA 130(ASTM E 162)	통과
특정 광학 연기 밀도 NFPA 130(ASTM E 662)	통과
연기 가스 독성 NFPA 130(SMP 800C)	통과

서지 전압 테스트
테스트 전압 설정점	7.3 kV
결과	테스트 통과
온도 상승 테스트
필수 온도 상승 테스트	온도 증가 ≤ 45 K
결과	테스트 통과
단기 내력 전류 2.5 mm²	0.3 kA
단기 내력 전류 2.5 mm²		0.18 kA
결과	테스트 통과
전원 주파수 내전압
테스트 전압 설정점	1.89 kV
결과	테스트 통과

기계적 강도
결과	테스트 통과
캐리어에 부착
DIN 레일/Befestigungsauflage	NS 35
테스트 강도 설정점	1 N
결과	테스트 통과
전선 손상 및 풀림 테스트
회전 속도	10 rpm
회전	135
케이블 사이즈/중량	0.14 mm² / 0.2 kg
		2.5 mm² / 0.7 kg
		4 mm² / 0.9 kg
결과	테스트 통과

에이징(Aging)에이징
온도 주기	192
결과	테스트 통과
니들 내염성 테스트
노출 시간	30 s
결과	테스트 통과
진동/광대역 노이즈
사양	DIN EN 50155 (VDE 0115-200):2008-03
스펙트럼	보기(bogie)에 대한 서비스 수명 테스트 카테고리 2, 클래스 B
주파수	f₁ = 5 Hz - f₂ = 250 Hz
ASD 레벨	6.12 (m/s²)²/Hz
가속화	3.12g
축당 테스트 기간	5 h
테스트 방향	X-, Y- 및 Z-축
결과	테스트 통과
충격
사양	DIN EN 50155 (VDE 0115-200):2008-03
펄스 모양	하프-사인
가속화	30g
충격 기간	18 ms
방향당 충격 횟수	3
테스트 방향	X-, Y- 및 Z-축(포지티브 및 네거티브)
결과	테스트 통과
주변 조건
주변 온도(작동)	-60 °C ... 110 °C (작동 온도 범위(자체 가열 포함), 최대 단기 작동 온도는 RTI Elec 참조.)
주변 온도(보관/운송)	-25 °C ... 60 °C (24시간을 초과하지 않는 짧은 시간 동안 -60 °C - +70 °C)
주변 온도 (조립)	-5 °C ... 70 °C
허용 습도(작동)	20 % ... 90 %
허용 습도(보관/운송)	30 % ... 70 %

공급, 충전 및 보호

마킹, 조립 및 설치

스위칭, 측정 및 모니터링

연결

자동화

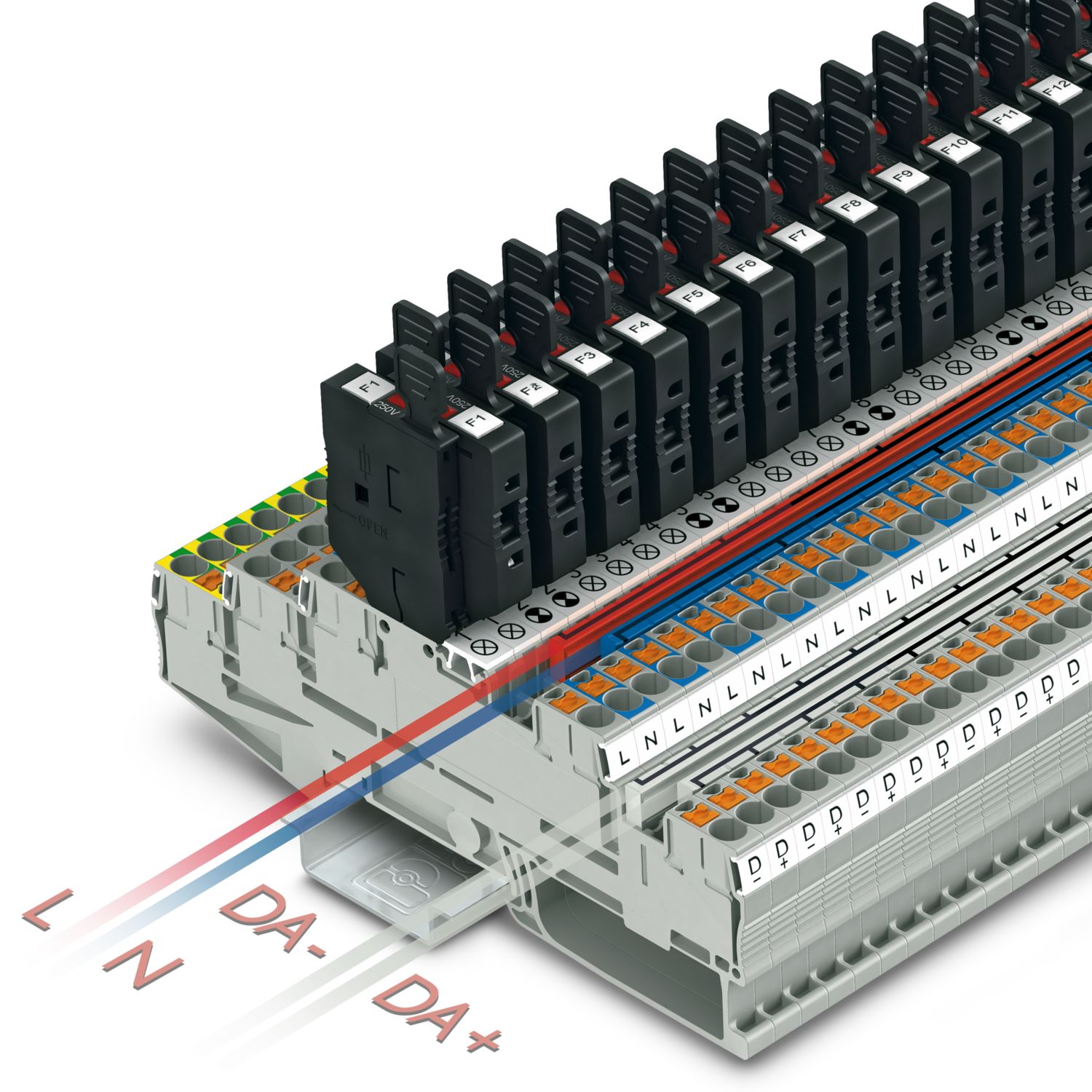

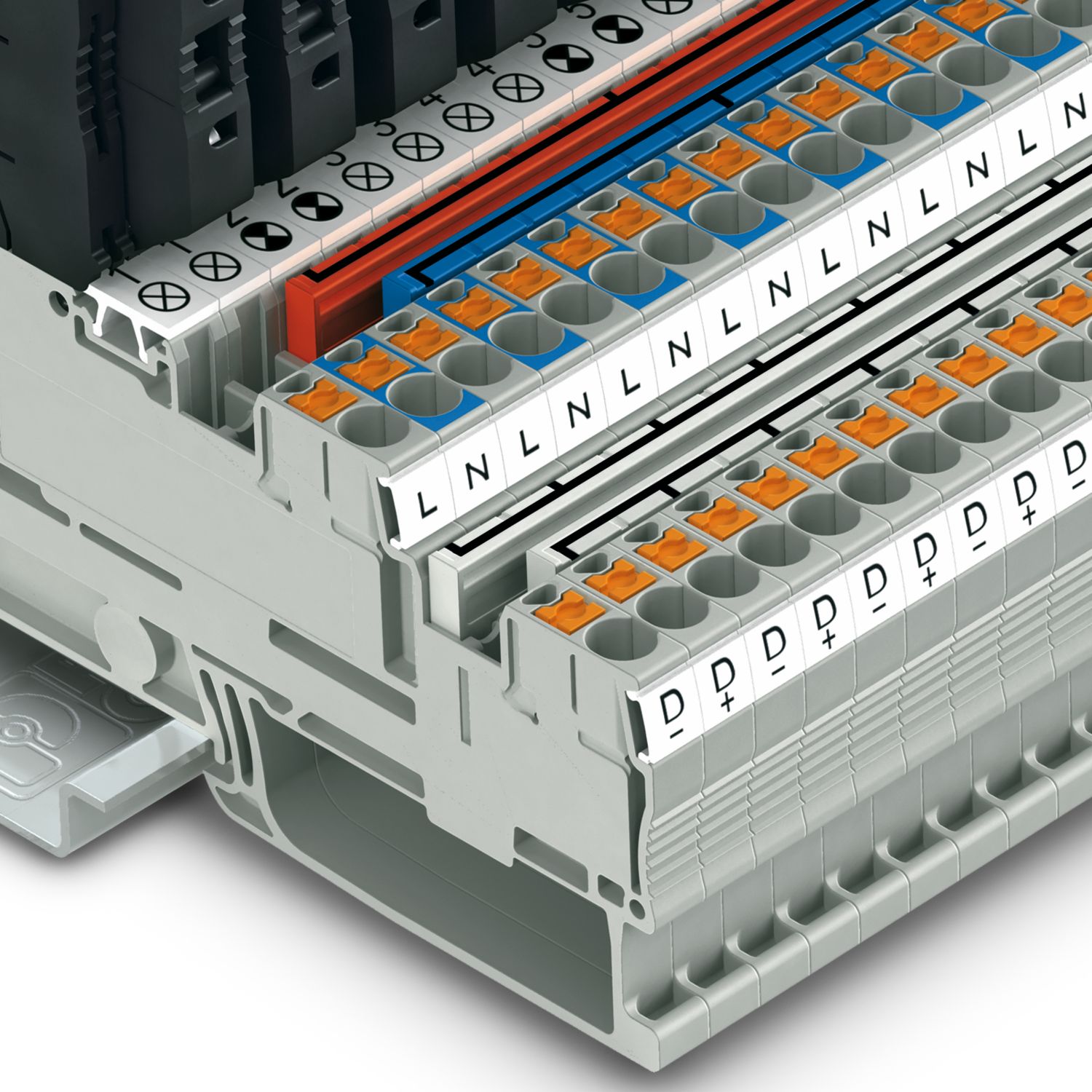

PTB 2,5-PE/L/TG - 설치용 접지 단자대

3210539

제품의 세부 정보

ECLASS

ETIM

UNSPSC

EAC

EAC

호환 가능한 제품

이점

항목 번호	3210539
패키지 단위	50 pc
최소 주문 수량	50 pc
제품 키	BE2232
카탈로그 페이지	95페이지(C-1-2019)
GTIN	4046356693769
개당 중량(패키지 포함)	21.396 g
개당 중량(패키지 제외)	21.396 g
관세 번호	85369010
원산지	PL

EU RoHS
EU RoHS 제한 물질 요구 사항을 충족시킨다	예 (면제되지 않음)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 제한값을 초과하는 유해 물질 없음
EU REACH SVHC
REACH 후보 물질 주석(CAS-NO)	0.1wt%를 초과한 물질 없음

기계적 데이터
개방형 측면 패널	예

마운트 타입	NS 35/7,5
마운트 타입		NS 35/15
