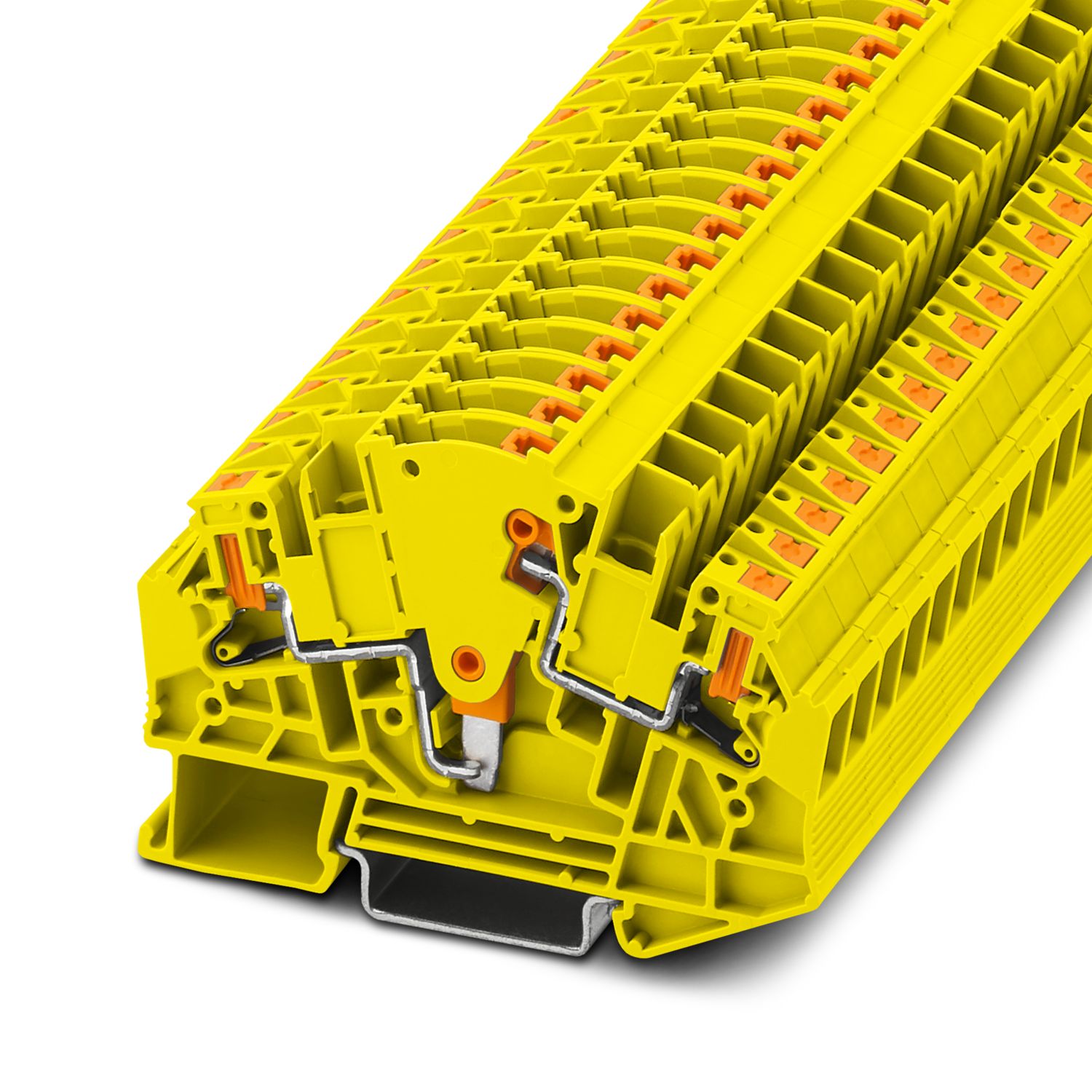

PTVME 6/S YE - 回路テスト断路端子台

1350425

回路テスト断路端子台、定格電圧: 1000 V、定格電流: 30 A、接続方式: プッシュイン式、定格断面積: 6 mm²、断面積：0.5 mm² - 6 mm² 、色: 黄

製品の詳細

製品ライン	回路テスト断路端子台
接続数	2
行の数	1
電位	1
絶縁特性
過電圧カテゴリ	III
汚染度	3

定格サージ電圧	8 kV
規準状態での最大損失電力	1.31 W

段あたり接続数	2
定格接続サイズ	6 mm²
Etage 1+2
剥き線長さ	10 mm ... 12 mm
内部シリンダゲージ	A4
	B4
準拠規格	IEC 60947-7-1
接続電線サイズ、単線	0.5 mm² ... 6 mm²
断面積AWG	20 ... 10 (IECに準拠して変換済み)
撚線の接続電線サイズ	0.5 mm² ... 6 mm²
接続電線サイズ、撚線[AWG]	20 ... 10 (IECに準拠して変換済み)
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	0.5 mm² ... 6 mm² 対応する圧着バージョンでのみ接続可能。
撚線接続サイズ（プラスチックスリーブ付きフェルール）	0.5 mm² ... 6 mm² 対応する圧着バージョンでのみ接続可能。
撚線の接続電線サイズ（同じ断面積の電線2本接続、TWINフェルール付き、プラスチックスリーブあり）	0.5 mm² ... 2.5 mm²
定格電流	30 A (接続電線断面積が6 mm² の場合)
最大負荷電流	30 A (接続電線断面積が6 mm² の場合)
定格電圧	1000 V
定格電線断面積	6 mm²
Etage 1+2 直接接続可能な電線断面積
接続電線サイズ、単線	0.75 mm² ... 6 mm²
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	1.5 mm² ... 6 mm² 対応する圧着バージョンでのみ接続可能。
撚線接続サイズ（プラスチックスリーブ付きフェルール）	1 mm² ... 6 mm² 対応する圧着バージョンでのみ接続可能。

幅	8.2 mm
終端板の幅	2.2 mm
高さ	82 mm
NS 35/7、5の奥行き	54.5 mm
NS 35/15の奥行き	62 mm

色	黄 (RAL 1018)
UL94難燃性クラス	V0
絶縁材質グループ	I
絶縁材質	PA
冷却時絶縁素材	-60 °C
絶縁素材の温度指数（DIN EN 60216-1 (VDE 0304-21)）	130 °C
相対絶縁素材温度指数（Elec.、UL 746 B）	130 °C
鉄道車両の火災保護（DIN EN 45545-2）R22	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R23	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R24	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R26	HL 1 - HL 3
放熱量NFPA 130（ASTM E 1354）	28 MJ/kg
表面燃焼性NFPA 130（ASTM E 162）	合格
煙の特殊光学濃度NFPA 130（ASTM E 662）	合格
煙毒性NFPA 130（SMP 800C）	合格

サージ電圧試験
テスト電圧設定ポイント	9.8 kV
試験結果	試験合格
温度上昇試験
要求温度上昇試験	温度上昇≤ 45 K
試験結果	試験合格
短時間耐電流 4 mm²	0.5 kA
	0.15 kA
	1.25 kA
試験結果	試験合格
商用周波耐電圧
テスト電圧設定ポイント	2.2 kV
試験結果	試験合格

機械的仕様
開放サイドパネル	あり

機械的強度
試験結果	試験合格
電線の損傷とゆるみ試験
回転速度	10 rpm
回転	135
電線断面積/重量	0.5 mm² / 0.3 kg
	6 mm²/ 1.4 kg
試験結果	試験合格

経年劣化
試験結果	試験合格
ニードルフレーム試験
露出時間	30 s
試験結果	試験合格
振動／広帯域ノイズ
仕様	DIN EN 50155 (VDE 0115-200):2018-05
範囲	寿命テストカテゴリ2、クラスB、台車に搭載
周波数	F₁ = 5 Hz～f₂ = 250 Hz
ASDレベル	6.12 (m/s²)²/Hz
加速	3,12g
各軸のテスト時間	5 h
試験方向	X、Y、Z軸
試験結果	試験合格
衝撃試験
パルス形状	半正弦波
加速	30g
衝撃時間	18 ms
各方向の衝撃回数	3
試験方向	X、Y、Z軸（正および負）
試験結果	試験合格
周囲条件
使用周囲温度	-60 °C ... 110 °C (動作温度範囲（自己発熱を含む）、最大短期動作温度については、RTI Elecをご参照ください。)
周囲温度（保管時/運搬時）	-25 °C ... 60 °C (24 時間を超えない短時間、-60 °C °C ～+70 °C)
周囲温度（配線時）	-5 °C ... 70 °C
周囲温度（動作時）	-5 °C ... 70 °C
許容湿度（動作時）	20 % ... 90 %
許容湿度（保管時/移動時）	30 % ... 70 %

準拠規格	IEC 60947-7-1

取付けタイプ	NS 35/15
	NS 35/7,5

販売用データ

アイテム番号	1350425
梱包単位	50 pc
最低注文数	50 pc
注記	受注生産（返品不可）
セールスキー	******
プロダクトキー	BE2333
GTIN	4063151670016
1個あたりの重量（梱包を含む）	21.44 g
1個あたりの重量（梱包を含まない）	21.44 g
関税率	85369010
生産国	CN

分類

認証

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG
使用グループ B
	600 V	30 A	26 - 10
使用グループ C
	600 V	30 A	26 - 10

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG
使用グループ B
	600 V	30 A	26 - 10
使用グループ C
	600 V	30 A	26 - 10
使用グループ F
	1000 V	30 A	26 - 10

Environmental product compliance

互換性のある製品

アクセサリ

特長

定格電圧1,000Vで安全性が向上

コンパクトな設計により、ねじ式端子台と同様の幅が可能

ねじなしの断路スライドですばやく簡単に作動

明確に表示され、すぐ分かるスイッチング状態

CLIPLINE complete標準アクセサリを使用

EU RoHS
既知の範囲で免責が生じます	はい (免除なし)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 制限値以上の有害物質がない
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	0.1 wt% を超える物質なし

スイッチング、測定、監視

マーキング、組立て、および取付け

自動化

接続用製品・部品

電源、充電、保護

PTVME 6/S YE - 回路テスト断路端子台

1350425

製品の詳細

ECLASS

ETIM

UNSPSC

CSA

cULus認証済み

互換性のある製品

特長

スイッチング、測定、監視

マーキング、組立て、および取付け

自動化

接続用製品・部品

電源、充電、保護

PTVME 6/S YE - 回路テスト断路端子台 1350425

製品の詳細

ECLASS

ETIM

UNSPSC

互換性のある製品

FBS 2-8 - プラグインブリッジ 3030284

FBS 3-8 - プラグインブリッジ 3030297

FBS 4-8 - プラグインブリッジ 3030307

FBS 5-8 - プラグインブリッジ 3030310

FBS 6-8 - プラグインブリッジ 3032470

FBS 10-8 - プラグインブリッジ 3030323

FBS 1/3-8 - プラグインブリッジ 3032363

FBS 1/4-8 - プラグインブリッジ 3032376

FBS 1/5-8 - プラグインブリッジ 3032381

FBS 1/3/5-8 - プラグインブリッジ 3032389

FBS 1/4/7/10-8 - プラグインブリッジ 3032402

FBS 1/3/5/7-8 - プラグインブリッジ 3030396

FBS 1/2/4-8 - プラグインブリッジ 3032377

FBSRH 2-8 - 短絡プラグ 3033802

FBSRH 3-8 - 短絡プラグ 3033803

FBSRH 4-8 - 短絡プラグ 3033804

FBSR 2-8 - プラグインブリッジ 3033808

FBSR 3-8 - プラグインブリッジ 3001597

FBSR 4-8 - プラグインブリッジ 3000585

FBSR 5-8 - プラグインブリッジ 3033809

FBSR 10-8 - プラグインブリッジ 3001599

FBSR 16-8 - プラグインブリッジ 3033816

FBSR 1/6/11/14-8 - プラグインブリッジ 3033822

FBSR 1/6/11/16-8 - プラグインブリッジ 3033820

FBSR 1/7/13/16-8 - プラグインブリッジ 3033821

SB-MER 2-8 - ブリッジバー 3000587

SB-MER 3-8 - ブリッジバー 3000588

SB-MER 4-8 - ブリッジバー 3000589

FBS 2-8 CT - プラグインブリッジ 3033830

FBS 3-8 CT - プラグインブリッジ 3033831

FBS 4-8 CT - プラグインブリッジ 3033832

FBS 10-8 CT - プラグインブリッジ 3033833

FBS 2-8 BU - プラグインブリッジ 3032567

FBS 3-8 BU - プラグインブリッジ 3032570

FBS 4-8 BU - プラグインブリッジ 3032583

FBS 5-8 BU - プラグインブリッジ 3032596

FBS 6-8 BU - プラグインブリッジ 3032677

FBS 10-8 BU - プラグインブリッジ 3032606

SCBI 10-8,15 - ねじ式ブリッジ 3245134

SCBI 10-8,15 ISO - 絶縁ブリッジバー 3000417

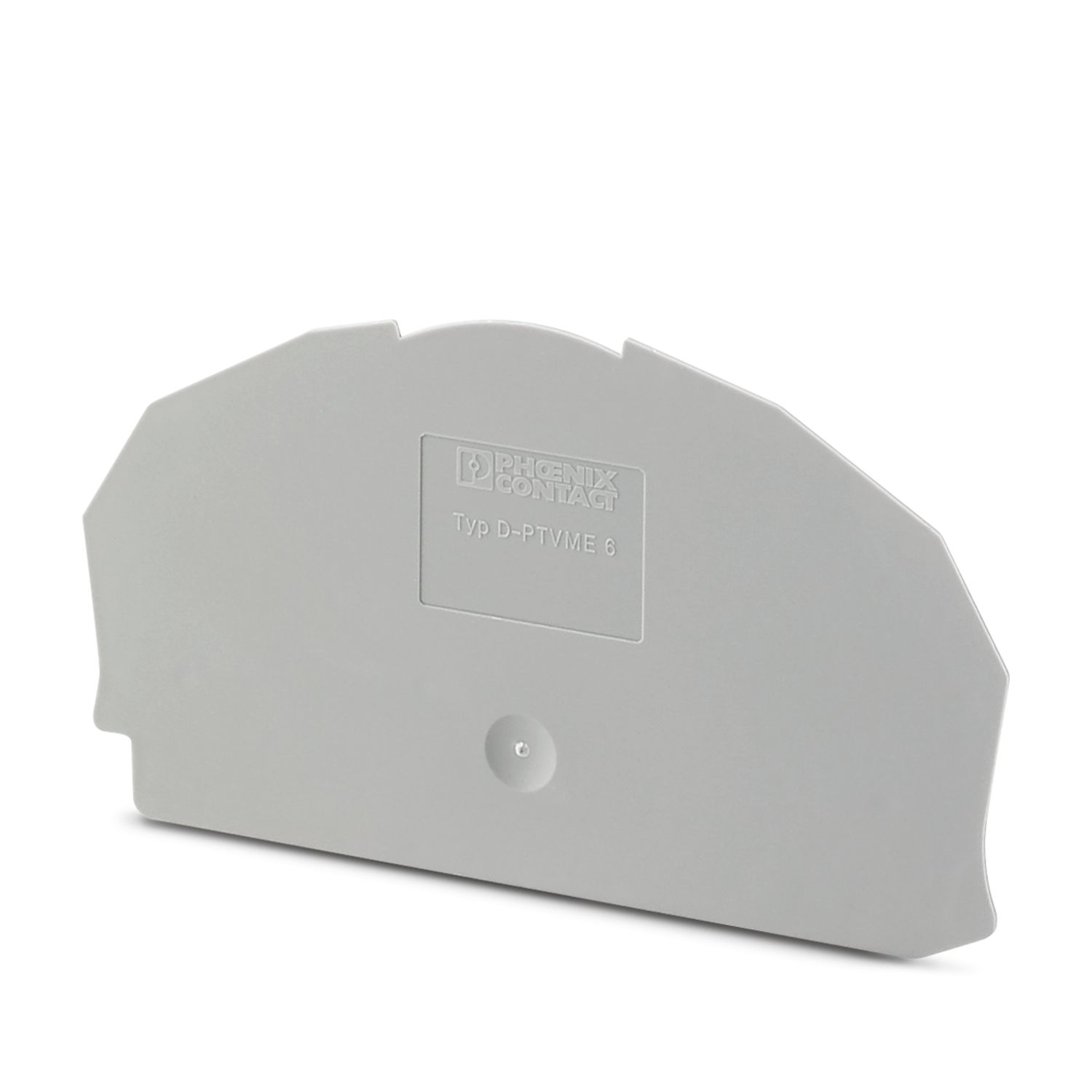

D-PTVME 6/S - 終端板 1164789
